см. Сравнительную таблицу
Сравнительна таблица (часть 1 )
| Серия Т-170 ( Б-170 ) | Серия Т10М ( Б10М ) |

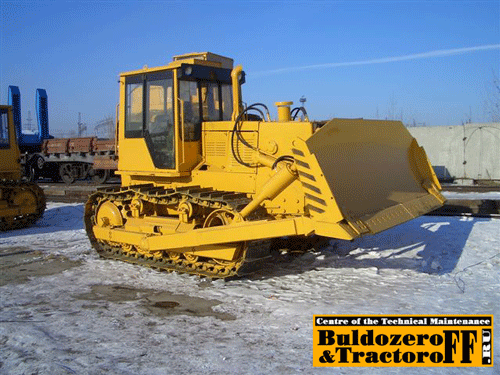

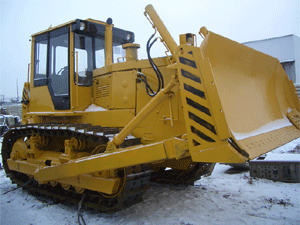

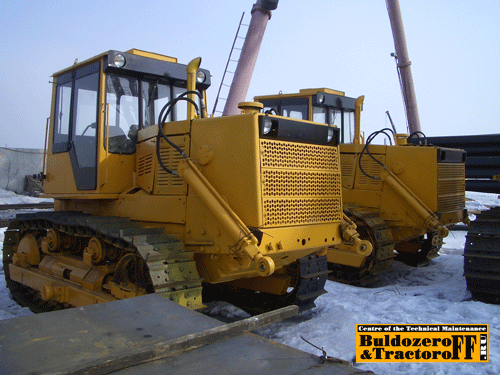

 Бульдозер Б-170М1.01Е |  Бульдозер Б10М.0111-1Е |

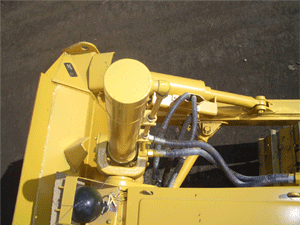

 Трактор Т-170М1.01 |  Крепление Гидроцилиндра (вид сверху) |

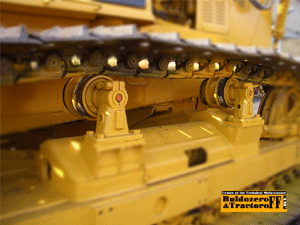

 Форма кронштейна катка Т-170 |  Форма кронштейна катка Т10 |

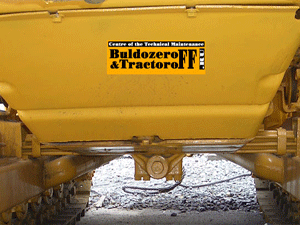

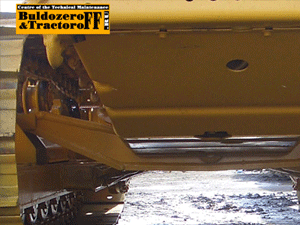

 Поперечная рессора ( Т-170 ) |  Поперечная балка ( Т10 ) |

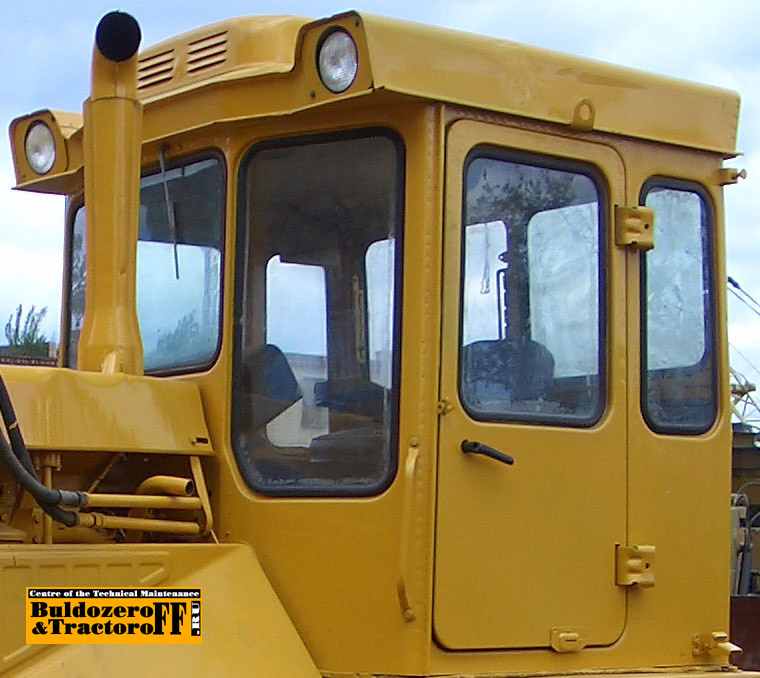

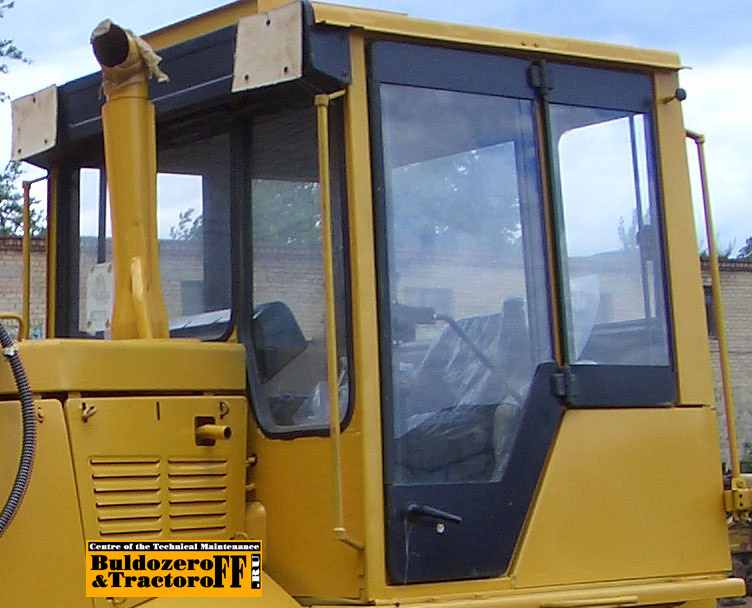

 Кабина старого образца |  Кабина Нового образца |

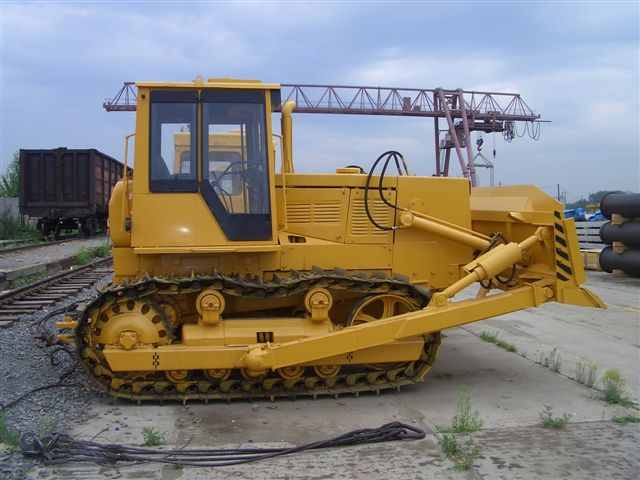

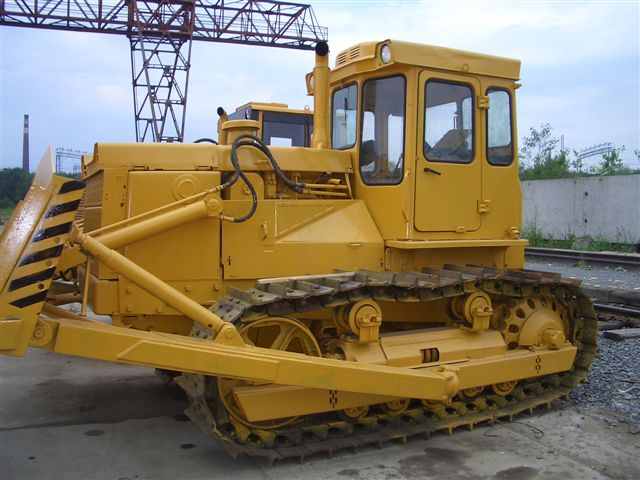

 Бульдозер Б-170 с кабиной старого образца |  Бульдозер Б-170 с кабиной Нового образца |

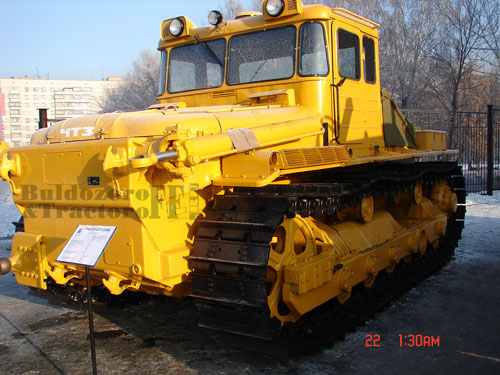

Трактор ДЭТ-250
Базовым трактором агрегата служит мощный гусеничный дизель-электрический трактор ДЭТ250М2, Бульдозер ДЭТ-250 это: - единственный в мире промышленный трактор с электромеханической трансмиссией, обеспечивающей автоматическое регулирование тяговых усилий и скоростей на всем тяговом и скоростном диапазонах; - имеет самую высокую скорость движения вперед-назад среди гусеничных машин; - эластичная подвеска ходовой системы, легкость управления, система автоматического контроля работы узлов трактора обеспечивает комфорт и снижает утомляемость оператора при работе.
| Двигатель ЭЛЕКТРОДВИГАТЕЛЬ ЭДП-196 | Силовой Агрегат ГПА-222 Мощность, кВт 220 Напряжение номинальное, В 310; Ток, А 710 |
| Трансмиссия Электромеханическая, двухскоростная вперед и назад, с автоматическим изменением тяговых усилий и скорости движения. Автоматическая трансмиссия освобождает водителя от переключения передач. Количество элементов управления сведено до минимума. | Бортовые редукторы Бульдозер ДЭТ250 Двухступенчатые, с парой цилиндрических шестерен и планетарным рядом состоящего из солнечной и венечной шестерен, водила и сателлитов с передаточным отношением 11,08 |
Импортные Бульдозеры
| ссылка скрыта Caterpillar D6 Мощность: 108 kW Высота: 3.74 m | ссылка скрыта Komatsu D65 Мощность: 135 kW Масса: 19,2 т. | ссылка скрыта Liebherr PR724 Мощность: 118 kW Масса: 19.5 т. |
| ссылка скрыта Caterpillar D7 Мощность: 192 kW Высота: 4.736 m | ссылка скрыта Komatsu D85 Мощность: 168 kW Масса: 25,7 т. | ссылка скрыта Liebherr PR734 Мощность: 147 kW Масса: 24.5 т. |
| ссылка скрыта Caterpillar D8 Мощность: 259 kW Высота: 7.872 m | ссылка скрыта Komatsu D155 Мощность: 231 kW Масса: 37,8 т. | ссылка скрыта Liebherr PR742 Мощность: 172 kW Масса: 27.6 т. |
| ссылка скрыта Caterpillar D9 Мощность: 346 kW Высота: 8.476 m | ссылка скрыта Komatsu D275 Мощность: 301 kW Масса: 50,7 т. | ссылка скрыта Liebherr PR752 Мощность: 243 kW Масса: 42.0 т. |
| ссылка скрыта Caterpillar D10 Мощность: 482 kW Высота: 9.260 m | ссылка скрыта Komatsu D355 Мощность: 305 kW Масса: 53,2 | ссылка скрыта Liebherr PR751 Мощность: 295 kW Масса: 5.0 т. |

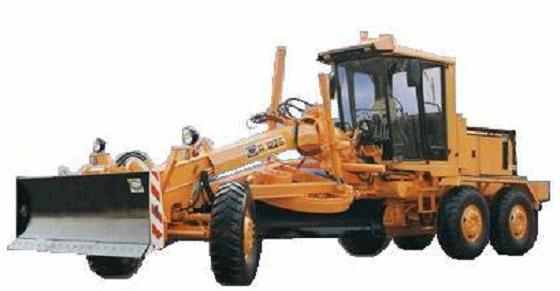

Автогрейдер ДЗ-98
Используется для выполнения землеройно-профилировочных работ в дорожном строительстве на грунтах I-IV категорий, также в мелиоративном, ирригационном, железнодорожном, аэродромном, гидротехническом строительствах. Автогрейдер целесообразно применять при выполнении энергоемких земляных работ большого объема или работ в тяжелых дорожных условиях например:
| Двигатель Модель ЯМЗ-238НДЗ Мощность 172 кВт (235-275 л.с.) CUMMINS Мощность 210 кВт (250-300 л.с.) | Основные данные Управление рабочим оборудованием гидравлическое Длина 11000 мм Ширина 11000 мм Высота без маяка 4000 мм |
| Трансмиссия По желанию заказчика устанавливается трансмиссия ZahnradFabrik. Основная-механическая с 6-ти скоростной реверсивной коробкой передач. Скорости Вперед 0...32 км/ч Назад 0...25 км/ч | Основные заправочные емкости Топливный бак 485 л Бак гидросистемы 120 л Картер двигателя 33 л Коробка передач 35 л |
Рабочее оборудование
| Грейдерный отвал Длина 4270 мм Высота 740 мм Подъем 500 мм Вынос 2350 мм Угол 900 | Бульдозерный отвал Длина 3220 мм Высота 990 мм | Рыхлитель Ширина захвата 1900 мм Число зубьев 5 Заглубление 260 мм |
Автогрейдер ДЗ-122
Автогрейдер ДЗ-122Б - относится к среднему класс, имеет рабочее оборудование: грейдерный отвал, бульдозерный отвал, кирковщик. Автогрейдер оснащен дизельным четырёхтактным двигателем А-01МС с непосредственным впрыском топлива. Рулевое управление автогрейдера гидростатическое.
Рабочие тормоза автогрейдера колодочные на все ведущие колеса, двухконтурные гидроуправляемые, с гидроусилителем. Стояночные тормоза колодочные, с гидравлическим управлением.
| Двигатель А-01МС Мощность двигателя, кВт 100 | Основные данные Габаритные размеры, мм: 10150x 2500 x 3550 Эксплуатационная масса, кг: 14600 | Трансмиссия Колесная схема 1х2х3 Количество передних передач 4 Количество задних передач 2 Шины 14-20 |
| Грейдерный отвал: длина, мм 3744 высота, мм 632 угол резания, град 30-70 угол срезаемого откоса, град 90 боковой вынос отвала в обе стороны, мм 800 | Кирковщик предназначен для вскрытия плотных грунтов, изношенного полотна дороги, скалывания льда и прочих работах связанных с изменением плотности дорожно-строительных материалов. Ширина киркования 1318мм. Глубина киркования 260мм. Число зубьев 3. | Бульдозер автогрейдера используется для продольного перемещения грунта и других дорожно-строительных материалов, на отсыпке небольших насыпей, на засыпке небольших ям или котлованов и траншей, а также на других работах, связанных с планировкой. Длина 2527мм. Высота 860мм. |

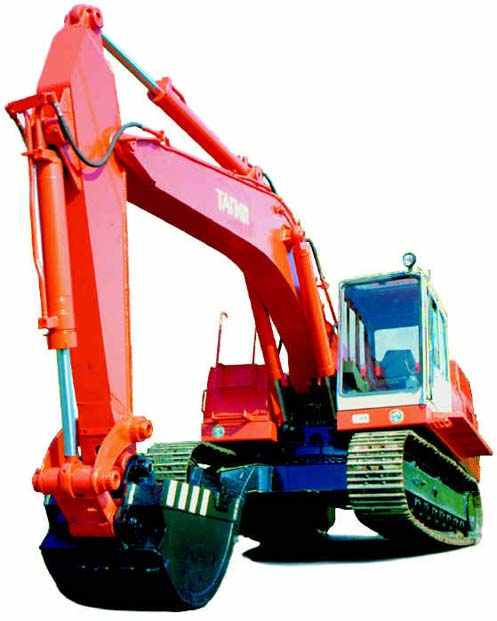

Экскаватор ЭО-5126 (гусеничный)
 | Эксплуатационная масса, т 32 Вместимость ковша, м3 1,25 Наибольшая глубина копания, м 6,25 Наибольший радиус копания, м 9,6 Наибольшая высота выгрузки, м 5,9 Габаритные размеры в транспортном положении: 10375 / 3170 / 3085 ДВИГАТЕЛЬ Тип дизельный, 4-х тактный, 8-ми цилиндровый, V-образный Мощность, кВт (л.с.) 125 (170) Охлаждение водяное База экскаватора, м 3,8 Колея, м 2,57 Ширина гусеничного хода, м 3,17 Клиренс, м 0,475 Опорные катки, шт 14 Поддерживающие катки, шт. 4 Диаметр опорно-поворотного устройства, мм 1600 Модуль зубчатого венца, мм 14 Количество гидроканалов, шт. 7 Напряжение питания, В 24 |

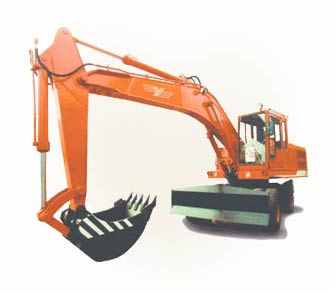

Экскаватор ЭО-33211 (колесный)
 | Эксплуатационная масса, т 18,0 Вместимость ковша, м3 0,85 Скорость движения, км/ч: 1я передача 8 2я передача 25 Наибольшая глубина копания, м 5,9 Наибольшая высота выгрузки, м 6,58 Наибольший радиус копания, м 9,1 Минимальный радиус поворота, м 9,2 Высота "вывешивания", мм 100 Клиренс, м 0,34 Двигатель Мощность, кВт (л. с.) 110(150) Охлаждение водяное Максимальное давление в гидросистеме, МПа (кгс/см2) 32(320) Подача насосов, л/мин 2х170 Диаметр опорно-поворотного устройства, мм 1400 Модуль зубчатого венца, мм 12 Габаритные размеры в транспортном положении, мм: 9500/2500/3680 Задний мост, передний мост (оба ведущие) передаточное число 5,49 |
Погрузчик В-138С
 | Номинальная грузоподъемность 3,8 т Номинальная вместимость ковша 2,1 м3 Рама шарнирно-сочлененная Максимальный угол складывания рамы -/+ 350 Максимальный радиус поворота по наружной пверхности шины 5,5 м Максимальный радиус поворота по наружной пверхности ковша 5,9 м Управление рабочим оборудованием гидравлическое Давление в гидросистеме 17 МПа (170 кгс/см) Высота выгрузки ковша при угле разгрузки 450 3200 мм Глубина копания 50 мм Масса эксплуатационная 14000 кг |
Погрузчик В-160
 | Двигатель ЯМЗ-236М2 / Cummins 6CT8.3-C215 Мощность, кВт 132 / 160 Номинальная грузоподъемность, т 6 Номинальная вместимость ковша, куб.м 3,2 Трансмиссия гидромеханическая Модель 4WG-210 /435.615 Угол складывания, град 35 Минимальный радиус поворота, м 6,5 Высота разгрузки, м,не менее 3 200 Вылет кромки ковша, мм, не менее 1 200 Глубина копания, мм, не менее 150 Эксплуатационная масса, кг 19 500 |
Погрузчик ТО-40
 | Двигатель ЯМЗ-236М2 / Cummins 6CTA 8.3 Мощность, кВт 243 / 330 Номинальная грузоподъемность, т 7,2 Габаритные размеры, мм, не более: длина 9200 ширина (по ковшу) 3380 высота (с проблесковым маяком) 4150 высота с максимально поднятым ковшом 6000 Колея, мм 2690 Колесная база, мм 3520 Дорожный просвет, мм, не менее 370 Эксплуатационная масса, кг 27270 |
Сваебойный Копер СП-49Д
 | Сечение сваи не более, см 35 х 35 Максимальная длина погружаемой сваи, м 12,0 Грузоподъемность, т/с 12,0 Рабочие наклоны мачты - вправо- влево, град. 7 - вперед-назад 18 Изменение вылета мачты, м 0,4 Ширина направляющих мачты, мм 625 Габаритные размеры в рабочем положении: - длина х ширина х высота, мм 4728х5045х18465 - в транспортном положении, мм 10610х4300х3455 Масса навесной части: - (без базовой машины, погружателя), т 8,6 - вес копра (с молотом СП-78), т 27,860 Предназначен для следующих сваебойных работ: 1)погружения, подъема, передвижения и удержания сваепогружателя на мачте; 2)подтаскивания, подъема и установки сваи в необходимое положение (наклонное или вертикальное); 3)выдвижение мачты со сваепогружателем и поднятой сваей; 4)передвижения, как по строительной площадке, так и к месту нового объекта; 5)навешивания устройств для срезки головных частей забивных свай. Используется дизель-молот СП-78, СП-76, СП-77, МСТД-1800/2500 |

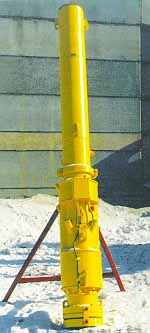

Дизель-молоты
 | Параметры | СП-75А | СП-76А | СП-77А | СП-78А | СП79 | СП-80 |
| Масса ударной части, кг | 1250 | 1800 | 2500 | 3500 | 5000 | 4500 | |
| Наибольшая потенциальная энергия ударной части при работе молота в вертикальном положении, кДж | 40 | 56 | 82 | 115 | 160 | 145 | |
| Наибольшая допустимая высота подбрасывания ударной части, мм | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
| Количество ударов в минуту | >=42 | >=42 | >=42 | >=42 | >=42 | >=42 | |
| Масса забиваемых свай, т | 1,2...3 | 1,3...5 | 2,6...6,5 | 3,5...8 | <=10 | 10 | |
| Средний расход: | | | | | | | |
| топлива л/ч | 10 | 12 | 14 | 16 | 18 | 18 | |
| смазки кг/ч | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | |
| Масса, кг: | | | | | | | |
| молота (без заправки, наголовника и подставок) | 2700 | 3850 | 5600 | 7800 | 10000 | 8150 | |
| кошки | 100 | 100 | 120 | 120 | 120 | 220 |
