Разработка структуры сети связи

Для передачи телемеханической информации должна существовать физическая среда, по которой распространяются сигналы. Такой средой являются:

специальные (физические) проводные воздушные или кабельные линии связи;
высоковольтные линии электропередачи;
радиоканалы;
волоконно-оптические кабели.

Каналы связи организуем по линиям электропередачи 110 кВ с помощью высокочастотной обработки по схеме «фаза-земля». Любой ВЧ канал передачи информации преставляет собой совокупность модемов передачи и приема, аппаратуры уплотнения и высокочастотного тракта. В модеме передачи первичный сигнал преоразуется в сигнал тональной частоты 300-3400 Гц (форму удобную для передачи по каналу связи), а в модеме приема выполняется обратное преобразование. Различают следующие способы модуляции сигнала тональной частоты: амплитудная, частотная или фазовая модуляции. В энергосистемах наибольшее распространение получили модемы с частотной модуляцией [15].

Организация каналов связи по системным линиям электропередачи отличается рядом преимуществ: механическая прочность выше чем у физических линиях, хорошая изоляция, направление ВЛ совпадает с направлением передачи информации. Каналы связи организуются по линиям электропередачи 110-330 кВ с помощью высокочастотной обработки по схеме «фаза-земля» или «2 фазы-земля». Структура высокочастотной обработки приведена по схеме «фаза-земля» на рис. При этой схеме в качестве прямого провода используется одна фаза, а в качестве обратного провода используется земля.

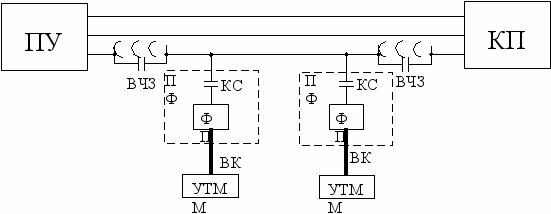

Рисунок 6.4.1 - Структура высокочастотной обработки линии по схеме «фаза-земля»

Основными элементами высокочастотной обработки являются: высокочастотный заградитель (ВЧЗ), фильтр присоединений (ФП) и конденсатор связи (КС). Высокочастотный заградитель представляет собой резонансный конденсатор настроенный на частоту передачи и для токов высокой частоты представляет большое сопротивление, а для токов частоты 50 Гц –очень малое сопротивление. Фильтр присоединений (ФП) применяется для согласования волновых сопротивлений высокочастотного кабеля (ВК) и линии и за счет этого уменьшается затухание высокочастотного сигнала. Конденсатор связи (КС) служит для подключения высокочастотной аппаратуры к высокому напряжению линии [14].

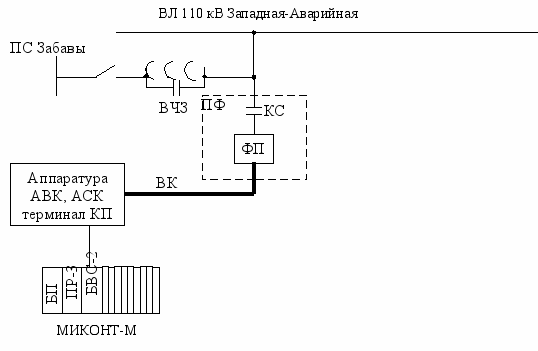

На рисунке 6.4.2 показано организация передачи информации на ПС Забавы.

Рисунок 6.4.2 – Организация ВЧ связи на ПС Забавы

Определение состава КТС диспетчерского пункта сети

Контроллеры уровня ПУ собирают, обрабатывают информацию, поступающую из контроллеров уровня КП, и передают обработанную информацию в ПЭВМ. Основу технических средств ПУ ПТК «Сириус» составляет базовый контроллер ВИКОНТ, в который устанавливаются интеллектуальные модемы, позволяющие работать по различным каналам связи.

Модемы образовываются парами блоков и предназначены:

ЦП-У и СИМПС-У – для связи с оборудованием по стыку RS-232С, ИРПС;
ЦП-У и МУССОН-У – для связи с контроллером МИКОНТ-М по каналу, образованного витой парой с ШИМ-модуляцией (на расстоянии до 3 км со скоростью 20 Кбод);
ЦП-У и ТЕЛЕКОН-У – для связи с контроллером МИКОНТ-М по каналу с ЧМ-модуляцией.

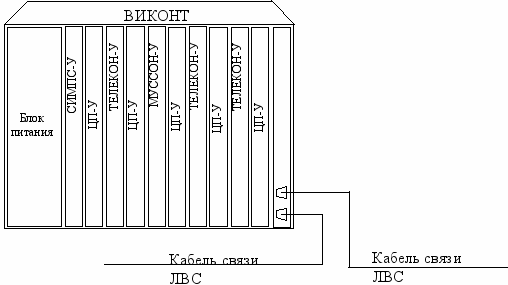

Рисунок 6.5.1 – Структурная схема контроллера ВИКОНТ

Базовый контроллер ВИКОНТ позволяет устанавливать до 5-ти модемов. Связь между модемами и контроллерами осуществляется через локальную телемеханическую сеть (ТМС), которая на физическом уровне представляет собой витую пару.

В КП информация от датчиков собирается контроллерами МИКОНТ-М и через модем (БВС-1 или БВС-2) по каналам связи поступает к абонентам ТМС (модемам). Абоненты ТМС принимают предназначенную для них информацию, накапливают и передают ее для дальнейшей обработки на конечное оборудование:

через СИМПС-У – на средства вычислительной техники по интерфейсам ИРПС или RS-232;
через МУССОН-У на контроллер МИКОНТ-М – для выдачи на щит диспетчеру;
через пассивный ТЕЛЕКОН – для передачи на вышестоящий уровень.

Такое построение системы обеспечивает ее работоспособность при отказе любого из модемов ТМС.

Между ПУ и КП передача информации осуществляется посылками под управлением ПУ в режиме опроса требований и запросов [18].

Определим состав КТС для диспетчерского пункта РЭС в соответствии с рисунком 6.5.2.

Рисунок 6.5.2 – Состав технических средств диспетчерского пункта РЭС

7ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СИСТЕМЫ. Формирование схем подстанций средствами графического редактора Системы

Программные средства обеспечивают реализацию следующих функций:

обмен информацией между ПУ и КП;
обработку информации, воспроизведение ее на экранах мониторов ПЭВМ, приборов щита, пульта, регистрацию печатающим устройством;
задание команд с клавиатуры ПЭВМ и органов управления пульта;
текстовый контроль исправности устройств;
возможность создания многоуровневых иерархических структур.

В состав ПО АСДУ и АСКУЭ РЭС должны входить следующие компоненты [1]:

системное ПО:

операционная система (ОС) сервера ввода/вывода, канальных адаптеров, ОРС-сервер, сервера БД, сервера приложений;
ОС АРМ (Windows NT, Windows 98-2000, UNIX подобные);
сетевое программное обеспечение;
программные средства удаленного доступа.

прикладное ПО, инструментальные средства для разработки и сопровождения системы;
ПО созданное, с использованием технологического ПО SCADA (Supervisory Control And Data Acquisition - система диспетчерского управления и сбора данных, представляющую систему управления и мониторинга, содержащую программно-аппаратные средства, взаимодействующие между собой через компьютерные сети) или другое:

программный комплекс для сбора оперативных данных и регистрации аварийных ситуаций;
программное обеспечение АРМ диспетчера, техника и др. (расчетные задачи, формирования БД и др.);
прикладное ПО сервера ввода вывода, микропроцессорных контроллеров, защит и др.

В состав реализуемых функций ПО SCADA:

прием информации о контролируемых технологических параметрах от контроллеров нижних уровней и датчиков.
сохранение принятой информации в архивах.
вторичная обработка принятой информации.
управление диспетчерским щитом;
ведение оперативного журнала;
обработка аварийных сообщений;
система протоколирования действий;
система документирования;
динамическая раскраска и средства специального отображения групп сети;
графическое представление хода технологического процесса, а также принятой и архивной информации в удобной для восприятия форме.
прием команд диспетчера и передача их в адрес контроллеров нижних уровней и исполнительных механизмов.
регистрация событий, связанных с контролируемым технологическим процессом и действиями персонала, ответственного за эксплуатацию и обслуживание системы.
оповещение обслуживающего персонала об обнаруженных аварийных событиях, связанных с контролируемым технологическим процессом и функционированием программно-аппаратных средств АСУ ТП с регистрацией действий персонала в аварийных ситуациях.
формирование сводок отчетных документов на основе архивной информации.
обмен информацией с автоматизированной системой управления верхнего уровня.
непосредственное автоматическое управление технологическим процессом в соответствии с заданными алгоритмами.
управление, ручная корректировка режима, переключения, задание по управлению;
расчет баланса по электроэнергии.

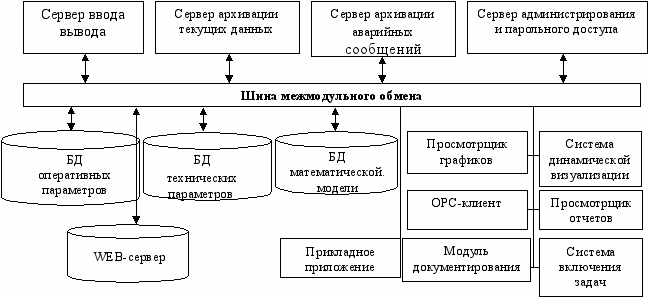

Структура SCADA приведена на рисунке 7.1.

Рисунок 7.1 – Структура SCADA системы

Рассмотрим программное обеспечение ТМ2000, которое состоит из следующих программ:

ТМ98 – сбор данных, визуализация, сигнализация, управление, архивация данных;
ТМ98СОМ, ТМ98М2 – драйверы связи;
ТМ-Ретро – просмотр архивов данных в виде таблиц, графиков, диаграмм;
ТМ-Архив – ведение сжатых долговременных архивов;
ТМ-Отчет – составление и форматирование отчетов с помощью МS Excel.

Программа ТМ98 представляет собой SCADA – систему. Она предназначена для приема, обработки и отображения информации, поступающей от комплекса телемеханики, в том числе, от программно-технического комплекса «Сириус». Она также обеспечивает управление комплексом и выдачу команд управления телемеханизированными объектами.

Удобный графический интерфейс позволяет быстро найти и вывести на экран схему с (например, подстанции). На схеме отображаются состояния телемеханизированных объектов (например, выключателей), а также текущие значения контролируемых параметров (напряжений, токов, активной и реактивной мощности). При поступлении новых данных от телемеханики схема тут же обновляется, позволяя видеть реальную ситуацию. Управление объектами осуществляется прямо на схеме. Для этого нужно просто щелкнуть мышью по изображению объекта и выбрать требуемую команду телеуправления [2].

Программа ТМ98 контролирует изменения приходящих сигналов и измерений. Например, при изменении положения выключателя происходит не только перерисовка его на схеме в новом положении, но и включается мигание на схеме, а также выдается звуковой сигнал. То же происходит при выходе измерения за пределы установленной нормы.

Кроме графического отображения состояний объектов предусмотрен также вывод текстовых сообщений о событиях, происходящих на контролируемом объекте. Сообщения выводятся в отдельное окно, из которого можно быстро вызвать схему, на которой находится объект, пославший сообщение. Сообщения также автоматически заносятся в журналы (текстовые файлы), где их можно позже просмотреть и распечатать.

Одновременно с текущим отображением состояния электрической сети, программа ТМ98 ведет ретроспективу (историю состояний) для каждого телемеханизированного объекта. Ретроспективу объекта можно просмотреть и распечатать. Также на мониторе можно просмотреть телеизмерения в виде графиков [3].

Экран программы ТМ98 содержит элементы управления, ставшие стандартными для программ, работающих под управлением операционной системы Windows.

Под мнемосхемой понимают изображенную на экране схему (электрическую, тепловую или любую другую). На этих схемах могут быть изображены реальные объекты в виде определенных символов, а также связи между ними. На мнемосхемах могут также быть нарисованы таблицы, текстовые фрагменты и т.п.

Особенность мнемосхем, используемых в программе ТМ98, заключается в том, что они отражают реальное состояние системы. Это достигается за счет того, что на мнемосхеме, помимо основного статического рисунка, имеются экранные объекты телемеханики. Они получают информацию от телемеханики и изменяют свое изображение в соответствии с полученной информацией. Это могут быть объекты телесигнализации, телеуправления, телеизмерений текущих и интегральных параметров, а также объекты диагностики связи с контроллерами телемеханики.

Объекты телесигнализации и телеуправления обычно отображают реальный объект в виде условного знака, например, выключателя. Причем этот выключатель может быть изображен в одном из двух положений - отключенном или включенном, и нарисован разными цветами.

Объекты телеизмерений (текущих и интегральных) обычно отображаются в виде числа на голубом фоне, показывающего текущее значение измеряемой величины. Цвет числа может быть:

черный - это означает, что значение находится в пределах нормы;
желтый - если значение выходит за верхнюю или нижнюю предупредительную уставку;
красный - если значение вышло за одну из аварийных уставок.

Объекты диагностики связи рисуются более однообразно. На них всегда написано название того контроллера телемеханики, состояние связи с которым они отслеживают, а слева от названия - телемеханический адрес этого контроллера. Состояние связи отображается цветом номера:

зеленый - при наличии связи;
красный - при отсутствии связи.

Кроме перечисленных объектов телемеханики на мнемосхеме могут быть установлены переходы. Переход - это прямоугольник со скругленными углами, на котором обычно указано имя мнемосхемы, предназначенный для быстрого перехода в эту мнемосхему.

Если подвести указатель мыши на мнемосхеме к объекту телемеханики или переходу, то этот объект выделяется прямоугольной рамкой, а сам указатель приобретает вид руки. В строке состояния под окном мнемосхем выводится краткая информация об объекте: наименование, текущее состояние и другая справочная информация. Объект реагирует на щелчок левой кнопки мыши. Щелчок мыши по переходу вызывает быстрый переход в соответствующую мнемосхему. При щелчке по другим объектам выводится диалог с информацией о состоянии объекта, кнопками для управления и т.п.

Нужно также заметить, что мнемосхема может быть большего размера, чем ее видимое изображение. В этом случае для полного ее просмотра нужно пользоваться методами прокрутки изображения.

8ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ СИСТЕМЫ

Оценка экономических результатов внедрения АСДУ производится по следующим показателям,[1]:

Эг - годовая экономия в связи с функционированием АСДУ;

Ер- расчетный коэффициент эффективности капитальных вложений на создание АСДУ;

Т –срок окупаемости капитальных вложений.

Внедрение задач АСДУ в предприятия электрических сетей (РЭС) определяется следующими критериями эффективности функционирования РЭС:

уменьшение потребного резерва мощности в энергосистеме в результате переноса доли выработки электроэнергии из пиковой части графика в базисную при выравнивании графика электропотребления;
повышение качества и эффективности электроснабжения;
снижение потерь в электрических сетях;
снижение трудозатрат персонала на обработку и сбор информации о производственной деятельности предприятия;
снижение затрат на капитальный и текущий ремонт;
снижение потерь при аварийных отключениях;
снижение затрат на содержание автотранспорта, необходимого для оперативного обслуживания электрических сетей.

Расчет капитальных вложений на создание АСДУ предусматривает [ ]:

стоимость оборудования ДП РЭС с установкой ПЭВМ IBM, приемного полукомплекта телекомплекса “СИРИУС”, диспетчерского щита, пульта и системы гарантированного электропитания составляет 180000 $ США;
стоимость оборудования для телемеханизации подстанций РЭС составляет 325000 $ США;
стоимость оборудования средств связи с учетом организации новых каналов связи составляет по приближенным расчетам 210000$ США;
стоимость системного и прикладного программного обеспечения состовляет 220000 $ США
стоимость монтажных и наладочных работ принимается 15% от стоимости оборудования АСДУ;
стоимость производственных затрат, связанных с разработкой проектной документации составляет 70000 $ США (цена одностадийной разработки).

Общая стоимость оборудования АСДУ составляет 935000 $ США. Стоимость монтажных и наладочных работ равна 140250 $ США. Стоимость единовременных затрат на создание АСДУ составляет 1140 тыс. $ США.

Расчет ожидаемых показателей экономической эффективности производится по [].

С_ур= _п·Р_мах·К_р·К_у·Е_н , (8.1)

где _п -доля снижения пиковой нагрузки электропотребления РЭС, принимается (_п =0.025), [];

P_max- максимальная нагрузка электропотребления РЭС

P_max=345,5 МВт;

К_р- коэффициент резерва, К_р=1.1, [];

К_у- стоимость одного киловатта установленной мощности,

К_у= 160·10 ³ $ США/МВт, [];

Е_н- единый нормативный коэффициент экономической эффективности капиталовложений, Е_н=0,12.

С_ур=0,025·345,5·1,1·160·10³·0,12=182,42 тыс. $ США.

А=W_с·(t-C₁)·K₁·10^-5, (8.2)

где W_c- количество электроэнергии, передаваемое по РЭС с учетом функционирования АСДУ, кВт·ч, /2/;

C₁- себестоимость передачи электроэнергии, цент/кВт·ч,/2/;

K₁- коэффициент, определяющий долю участия АСДУ РЭС в формировании (1,2- ежегодного прироста реализуемой продукции);

А=362,5·10⁶·1,2·0,003·10^-5=13,05тыс. $ США.

С _пс=W_пс·_э·С₁·10^-5 , (8.3)

где W_пс- потери электроэнергии в электрических сетях, кВт·ч,[];

β_э - коэффициент, характеризующий сокращение потерь в электросетях;

С_пс=4,12·10⁶·0,04·0,2·10^-5=0,33 тыс. $ США.

С_нэ= H_нэ·С₂·K_вв , (8.4)

где H_нэ- величина недоотпуска электроэнергии при отказах, тыс. кВт·ч [];

C₂-приведенные затраты на предотвращение недоотпуска электроэнергии, $ США/ кВт·ч,/2/;

K_вв- коэффициент, характеризующий снижение потерь при аварийных отключениях в распределительных сетях;

С_нэ=65·0,75·0,38=18,52 тыс. $ США.

С_сон=1,07·К_перс·К_сон·ЗП·Ч , (8.5)

где 1,07-коэффициент отчислений на социальное страхование ;

К_перс- коэффициент, характеризующий снижение трудозатрат персонала по обработке информации ;

К_сон- коэффициент, отражающий долю общей численности промышленного производственного персонала, занятого сбором и обработкой информации,/2/;

ЗП- среднегодовая зарплата персонала, тыс. $ США,/2/;

Ч- численность персонала, чел.,/2/;

С_сон=1,07·0,15·0,12·1,25·132=317,8 тыс. $ США.

С_авт=К_авт·С_авт , (8.6)

где К_авт – коэффициент, характеризующий снижение расходов на содержание автотранспорта,/2/;

С_авт- годовые затраты на автотранспорт, тыс. $ США,/2/;

С_авт=0,2·180,9=36,18 тыс. $ США.

С_кр=К_фон·С_кр , (8.7)

где К_доп- коэффициент, характеризующий снижение затрат на капитальный ремонт оборудования,/2/;

С_кр- затраты на капитальный ремонт оборудования, тыс. $ США.

С_кр=0,017·1864,2=31,69 тыс. $ США.

Э_г=С_ур+А+С_пс+С_сон+С_авт+С_нэ- С_асу , (8.8)

где С_асу- текущие затраты, связанные с функционированием АСДУ, тыс. $ США,/2/;

Э_г=182,42+13,05+0,33+18,52+317,8+36,18+31,69-9,12=590,87 тыс. $ США.

Э=Э_г-Е_н ·К_д^а , (8.9)

где К_д^а- единовременные затраты, связанные с созданием АСДУ,/2/;

Э=590,87-0,12·1140=454,07 тыс. $ США.

Е_р=590,87/1140=0,52 (8.10)

Т= К_к^а/Э_г=1140/590,87=1,93года, (8.11)

Расчетный коэффициент эффективности Е_р=0,52, что больше отраслевого нормативного коэффициента капиталовложений, равного 0,44, следовательно, создание АСДУ экономически целесообразно.

9Охрана труда при обслуживании устройств релейной защиты

Опасность поражения электрическим током при работах в устройств релейной защиты может возникнуть в случае перехода во вторичные цепи в измерительных трансформаторах первичного, более высокого напряжения в результате повреждения изоляции обмоток. Поэтому один вывод вторичной обмотки (или нейтраль) и корпус измерительного трансформатора заземляют.

Опасность появления повышенного напряжения возникает в случае аварийного или ошибочного разрыва вторичной цепи, трансформатора тока (вследствие отсутствия размагничивающих вторичных ампер-витков). Поэтому при необходимости разрыва вторичной цепи выводы вторичной обмотки измерительного трансформатора тока предварительно следует замкнуть накоротко на специально предусмотренных для этого зажимах.

Работать во вторичных цепях следует инструментами с изолированными ручками. Необходимо пользоваться исполнительными схемами во избежание ошибочных соединений.

Если работы производятся в цепях измерительного трансформатора напряжения с подачей напряжения от постороннего источника, то необходимо вынуть плавкие вставки предохранителей с обеих сторон и отключать автомат (рубильник) во вторичной цепи. При невыполнении этого требования измерительный трансформатор повысит испытательное напряжение до больших значений и возникает опасность поражения людей электрическим током [23].

Все необходимые коммутационные переключения первичных цепей при наладке и ремонте аппаратуры РЗА производит оперативный персонал данной подстанции.

Все устройства релейной защиты должны соответствовать ПУЭ и объем их должен определяться технико-экономической целесообразностью.

Эксплуатация устройств РЗА осуществляется персоналом электролабораторий СРЗА.

Силовое электрооборудование подстанций, цехов предприятий, электросети и линии электропередачи потребителей должны быть защищены от токов короткого замыкания и других ненормальных режимов устройствами релейной защиты или предохранителями [13].

Для обеспечения надежности электроснабжения предприятий должны применяться средства автоматики: автоматическое включение резерва (АВР), автоматическое повторное включение (АПВ), автоматическое регулирования возбуждения (АРВ) и устройства форсирования возбуждения синхронных двигателей, автоматическая частотная разгрузка (АЧР) и др.

Для быстрейшего восстановления нормальной работы предприятий должны быть приняты меры к обеспечению самозапуска электродвигателей после кратковременных перерывов питания или глубокой посадки напряжения, где это необходимо по условиям технологий и допустимо с точки зрения безопасности людей и оборудования.

Уставки релейных защит на подстанциях потребителей, питающихся от энергосистемы, должны быть согласованы с энергосистемой; изменение уставок разрешается лишь по указанию служб релейной защиты энергосистемы. При выборе уставок реле защищаемого электрооборудования потребителя должна обеспечиваться селективность действия с учетом наличия АВР и АПВ. Кроме того, уставки релейной защиты должны быть увязаны по селективности с работой технологической автоматики и блокировок цеховых агрегатов и устройств.

Все уставки релейных защит должны быть проверены на чувствительность в условиях минимального режима при существующей схеме электроснабжения.

В цепях постоянного оперативного тока должна быть обеспечена селективность действия аппаратов защиты (предохранителей и автоматов).

Находящиеся в эксплуатации устройства релейной защиты должны быть постоянно включены в работу, за исключением тех устройств, которые по принципу действия выводятся из работы при отключении оборудования.

Ввод и вывод из работы устройства релейной защиты на оборудовании, находящимся в ведение вышестоящего дежурного персонала, производится только с его разрешения.

Аварийная и предупредительная сигнализация должна быть готова к действию.

Особое внимание должно быть обращено на контроль наличия оперативного тока, исправность предохранителей и автоматов во вторичных цепях и контроль исправности цепей управления выключателями.

При наличии быстродействующих основных защит, в том числе защит шин, все операции включения линии, шин и оборудования после ремонта и после длительного нахождения без напряжения, а также операции переключения разъединителями должны производиться при введении в действие этих защит.

Вновь смонтированное устройство релейной защиты перед вводом в работу должно пройти наладку и приемное испытание.

При проведении работ специализированной наладочной организацией приемку выполненных работ производит обслуживающий данное устройство персонал.

Разрешение на ввод устройства в работу оформляется записью в журнале релейной защиты с подписями представителей данного предприятия (или вышестоящей организации) и наладочной организации, если последняя производила наладку этого устройства.

В случае, когда на предприятии нет специально обученного по обслуживанию устройства РЗА персонала, приемку работ у специализированной организации производит специалист от вышестоящей организации. Он же дает разрешение на ввод устройства РЗА в эксплуатацию.

При сдаче в эксплуатацию устройств релейной защиты и вторичных цепей должна быть также сдана следующая документация:

проектная документация, скорректированная при монтаже и наладке (чертежи, пояснительные записки, кабельный журнал и т.п.), монтажной организацией;
заводская документация (инструкция, паспорта оборудования и аппаратуры и т.д.) - монтажной организацией;

протоколы наладки и испытаний и исполнительные принципиально-монтажные (или принципиальные и монтажные) схемы - наладочной организацией или лабораторией предприятия [13].

На предприятии на каждое присоединение или устройство релейной защиты, находящееся в эксплуатации, должна иметься помимо указанной выше следующая техническая документация:

паспорт – протокол устройства;
инструкция по эксплуатации для персонала лабораторий (по каждому типу устройства);
данные о чувствительности и селективности – в виде таблиц, карт, уставок и характеристик для реальных режимов работы электросетей.

Реле и вспомогательные устройства релейной защиты, электроавтоматики должны быть запломбированы, за исключением тех, уставки которых изменяются оперативным персоналом, в зависимости от режима работы и схемы первичных соединений или в которых нет специальных приспособлений для их настройки.

Реле, аппараты и вспомогательные устройства релейной защиты, электроавтоматики, за исключением тех, уставки которых изменяются оперативным персоналом, могут вскрываться только обслуживающим устройства РЗА персоналом или оперативным персоналом по его указанию с записью в оперативном журнале.

Панели релейной защиты, должны иметь с лицевой и задней сторон надписи, указывающие их назначение в соответствии с едиными диспетчерскими наименованиями, а установленная на их аппаратура – надписи или маркировку согласно схемам.

Проводники, присоединенные к рядам зажимов, а также к зажимам автоматов и приборов, должны иметь маркировку, соответствующую схемам.

Контрольные кабели должны иметь маркировку на концах, в местах разветвления и пересечения потоков кабелей, при проходе сквозь стену, потолок и т.д., а также по трассе через каждые 50-70 м. Концы свободных жил кабелей должны быть изолированы.

Сопротивление изоляции относительно земли электрически связанных цепей и релейной защиты, электроавтоматики, телемеханики и всех других вторичных цепей должно поддерживаться для каждого присоединения на уровне не ниже 1МОм. Сопротивление изоляции вторичных цепей с применением аппаратуры пониженного напряжения (60В и ниже), нормально питающихся от отдельного источника, должно поддерживаться не ниже 0,5 МОм.

Сопротивление изоляции измеряется мегомметром на напряжение 1000-2500 В (во втором случае мегомметром на напряжение 500 В).

При первом включении и при первой полной плановой проверке изоляции относительно земли электрически связанных цепей релейной защиты, электроавтоматики, телемеханики и всех других вторичных цепей для каждого присоединения, за исключением тех, где применяется аппаратура пониженного напряжения (60 В и ниже), должна испытываться напряжением 1000 В переменного тока в течение 1 мин. Кроме того, изоляция цепей газовой защиты должны испытываться напряжением 1000 В и между жилами контрольного кабеля (при отключенном газовом реле).

В последующей эксплуатации изоляция испытывается 1 раз в 3 года напряжением 1000 В переменного тока или при величине сопротивления изоляции 1,0 МОм и выше – выпрямленным напряжением 2500 В при помощи мегомметра или специальной установки.

Цепи и элементы, рассчитанные на рабочее напряжение 60 В и ниже, напряжением 1000 В переменного тока не испытывается.

Все случаи правильной и неправильной работы и отказов устройства релейной зашиты и электроавтоматики, а также неправильной работы и отказов устройств автоматического регулирования телемеханики должны учитываться и тщательно анализироваться обслуживающим персоналом.

В объем полных проверок РЗА и Т, кроме испытаний, определяемых конкретным типом устройства, должна входить:

испытание изоляции;
осмотр состояния аппаратуры и коммутации;
проверка уставок и других основных параметров защиты;
опробование устройства в действии.

В объем частичных проверок должны входить:

измерение сопротивления изоляции;
осмотр состояния аппаратуры и вторичных цепей;
опробование действия.

Устройство релейной должно периодически проверяться согласно действующим инструкциям. Полные плановые проверки должны производиться не реже 1 раза в 3 года. Периодичность частичных проверок устанавливается по местным условиям (в промежутках между полными проверками) лицом, ответственным за электрохозяйство предприятия.

В случае неправильного действия или отказа в работе этих устройств производятся дополнительные проверки по специальным программам.

Проверка устройств релейной работы оборудования, находящегося в работе может производиться при наличии постоянно включенной другой защиты.

Работа в устройствах релейной защиты, электроавтоматики и телемеханики должна производиться с соблюдением Правил техники безопасности персоналом, прошедшим специальное обучение и допущенным к самостоятельной проверке соответствующих устройств.

Работы на панелях и в цепях релейной защиты, электроавтоматики и телемеханики должны производиться с применением мер предосторожности против ошибочного отключения оборудования и только инструментом с изолированными ручками.

Выполнение этих работ без исполнительных схем запрещается.

После производства работ во вторичных цепях должны быть проверены исправность этих цепей и правильность их присоединения путем опробования устройства в действии (непосредственно или косвенно).

Запрещается на панелях или вблизи места размещения релейной аппаратуры производить работы, вызывающие сильное сотрясение релейной аппаратуры, которое может привести к ложным действиям реле.

Запрещается размыкать вторичные цепи трансформаторов тока при отсутствии специальных зажимов для закорачивания вторичной обмотки трансформаторов тока и до наложения закоротки на них.

По окончании испытаний, плановых и послеаварийных проверок релейной защиты, электроавтоматики и телемеханики должны быть составлены протоколы и сделана запись в паспортах и журналах релейной защиты, электроавтоматики и телемеханики. В случае изменения в схемах и уставах эти изменения вносятся в паспорт-протокол и журнал релейной защиты, электроавтоматики и телемеханики, а также в принципиально-монтажные и монтажные схемы, в инструкции по эксплуатации и принципиальные схемы к ним.

Испытательные устройства при проверках и испытаниях релейной защиты и электроавтоматики должны, как правило, присоединяться к штепсельным розеткам или щиткам, установленным для этой цели на щитках управления, в распределительных устройствах подстанций и других местах.

Панели и пульты управления релейной защиты, электроавтоматики и телемеханики и аппараты, установленные на них, должны периодически очищаться от пыли специально проинструктированным персоналом.

Аппараты открытого исполнения, а также монтажные стороны панелей и пультов релейной защиты и электроавтоматики должны очищаться от пыли персоналом, обслуживающим устройства РЗА, или проинструктированным им оперативным персоналом.

Периодические операции контроля исправности или опробования устройств релейной защиты и электроавтоматики и телемеханики, где они требуются по условиям эксплуатации, должны производиться дежурным персоналом по специальной инструкции с записью результатов в специальный или оперативный журнал или персоналом, обслуживающим устройства РЗА.

Периодичность проверок устанавливается местными инструкциями с учетом порядка обслуживания объектов.

Перевод телеуправляемого оборудования на местное управление и обратно может производиться только с разрешения диспетчера или ответственного лица.

Отключение индивидуальных цепей телеуправления должно производиться на разъемных зажимах.

Отключение устройств телемеханики на телеуправляемых подстанциях должно производиться общим ключом или накладкой, выводящей из работы установку телемеханики только в части телеуправления и телерегулирования или полностью.

На рядах зажимов пультов управления и панелей не должны находиться рядом зажимы, случайное соединение которых вызывает включение или отключение присоединения.

При устранении повреждений контрольных кабелей с металлической оболочкой или при наращивании их соединение жил должно осуществляться с установкой герметичных муфт, каждая из которых регистрируется с указанием ответственного лица, производившего разделку.

Общее число муфт на одном конце кабеля не должно быть больше длины этого кабеля (в метрах), деленной на 50.

Во вторичных цепях трансформаторов напряжения (кроме цепей устройств АРВ) и в цепях постоянного и переменного оперативного тока должны применяться максимальные автоматы или предохранители трубчатого типа с калиброванными плавкими вставками.

При этом должна обеспечиваться селективность действия установленных максимальных автоматов и предохранителей.

У персонала должен иметься запас калиброванных плавких вставок для замены перегоревших.

Резиновая изоляция жил контрольных кабелей должна иметь дополнительно защитное покрытие, препятствующее разрушению изоляции от воздействия воздуха и света, а также от воздействия масла в установках, где возможно соприкосновение с ним.

В эксплуатации должны обеспечиваться условия нормальной работы аппаратуры релейной защиты, электроавтоматики, телемеханики и электроизмерений в соответствии с ГОСТ и заводскими инструкциями по эксплуатации (по допустимой температуре, влажности вибрации и др.).

В случае необходимости должны быть приняты дополнительные меры: подогрев, охлаждение, амортизация и т.п.

Предельные допустимые нагрузки питающих элементов сети по условиям настройки релейной защиты и возможных эксплуатационных режимов должны согласовываться предприятием с диспетчерской службой энергосистемы и должны периодически пересматриваться.

Blog

Методические указания для проведения практических занятий и выполнения курсового проекта по дисциплине

Содержание

Разработка структуры сети связи

Определение состава КТС диспетчерского пункта сети
