Определение состава телеинформации с подстанций для реализации оперативно-информационно-управляющего и вычислительного комплексов АСДУ


В оперативно-диспетчерском управлении энергетикой широко применяется телемеханика. Она предназначена для сбора и передачи информации о параметрах режима и положении коммутационной аппаратуры с контролируемых пунктов (КП) на пункты управления (ПУ), а также для управляющих воздействий с ПУ на КП [10].

Различают следующие виды телемеханических сообщений:
  • телесигналы (ТС) –двухпозиционные сообщения типа «включено - отключено», которые отражают положение коммутационной аппаратуры, срабатывания защит и автоматики;
  • текущие телеизмерения (ТИИ) –отражают параметры режима (мощность, напряжение, ток и т.д.);
  • телеизмерения по вызову (ВТИ);
  • интегральные телеизмерения (ТИИ) – показания счетчиков электрической и тепловой энергии и другие интегральные величины;
  • телеуправление (ТУ), телерегулирование (ТР), телеблокировка (ТБ) –управляющая информация для передачи команд на включение (отключение) коммутационной аппаратуры, пуск и останов агрегатов, изменение и переключение уставок защит и автоматики, блокировку действий устройств автоматики и т. д.

Количество и тип сигналов, принимаемых системой зависит от [1]:
  • требуемого объема информации (телемеханизации) для решения технологической задач системы;
  • количества присоединений на ПС;
  • класса напряжения присоединения;
  • типа основного и вспомогательного оборудования (элементарная база устройств РЗА, тип привода и т. д.).

Основные требования к средствам телемеханики: обеспечение достоверности передаваемых сообщений, приемлемое время передачи сообщений, надежность функционирования.

Примерный объем сигналов, получаемых с ПС 110 кВ согласно Руководящему документу [1]:

Ориентировочный объем телеуправления:
  • выключателями 6-10-35-110 кВ, в том числе и СН ПС;
  • отделителями, короткозамыкателями, разъединителями (с электроприводом) 110 кВ;
  • устройств АПВ, АВР (ввод – вывод), в том числе и СН;
  • устройствами АРН (ввод – вывод), РПН;
  • Ориентировочный объем псевдокоманд ручного ввода:
  • разъединители, заземляющие ножи, выключатели 6-10-35-110 кВ (без привода или нетелемеханизированные);
  • переносные заземления.

Объем ТС:
  • выключателями 6-10-35-110 кВ, в том числе и СН ПС (с пофазным приводом – отдельно для каждой фазы);
  • отделителями, короткозамыкателями, разъединителями 110 кВ;
  • состояние АПВ, АВР, АРН (введено – выведено), в том числе и СН;

Объем АПТС:
  • «Авария»;
  • «Неисправность»;
  • «Местное управление»;
  • «Перегрузка»;
  • «Перегрев»;
  • «Уровень масла»;
  • «Газовая защита – сигнальный элемент, отключающий элемент»;
  • «Газовая защита РПН»;
  • «Охлаждение»;
  • «Дифзащита»;
  • «Неисправность АРН, РПН»;
  • «Положение РПН»;
  • «Земля на шинах 6-10 кВ»;
  • «Земля на КП, Земля в цепях выпрямленного тока»;
  • «МТЗ 6-110 кВ»;
  • «БПЗ 110, 220»;
  • «Аварийное отключение»;
  • «АПВ» - раздельно для каждой линии;
  • «Контроль цепей управления» - раздельно для каждого выключателя;
  • «Привод не готов» - раздельно для каждого выключателя;
  • «Земля ШОП»;
  • «Контроль ШУ, ШС, ШП, ШОП»;
  • «Работа АЧР»;
  • «Неисправность цепей напряжения ТН» - для каждого ТН;
  • «Работа АВР»;
  • «Двери ОПУ, КРУН, СВ, ТН и др.»;
  • «Работа ФИП» - для каждого ФИП;
  • «Работа УРОВ»;
  • «Неисправность ‘БП’ и нуль-индикаторов ЭПЗ 1636»;

Объем ТИТ:
  • напряжение на шинах 6-110 кВ (раздельно по секциям и системам шин);
  • активная и реактивная мощность, ток нагрузки линий и трансформаторов, ОВ, СВ, ВВ, БСК (на каждой фазе), ДГК;
  • напряжение на СН и ЩПТ, ШП;
  • показания ФИП;
  • температура в КРУН и шкафах управления.

Объем ТИИ:
  • учет активной и реактивной энергии, переданной через трансформаторы на стороне ВН, СН и НН, ВЛ, КЛ 6-110 кВ, на границах балансовой принадлежности (при возможности обратного перетока – отдельный учет прямого и обратного направления);
  • учет активной энергии СН ПС;
  • учет количества срабатываний МВ и РПН (при необходимости).

Для подстанции Забавы, схема которой приведена на рисунке 6.1.2, объем телеинформации представлен в таблице 6.1.1. Подробный перечень телеинформации приведен в пункте 6.3 дипломного проекта.

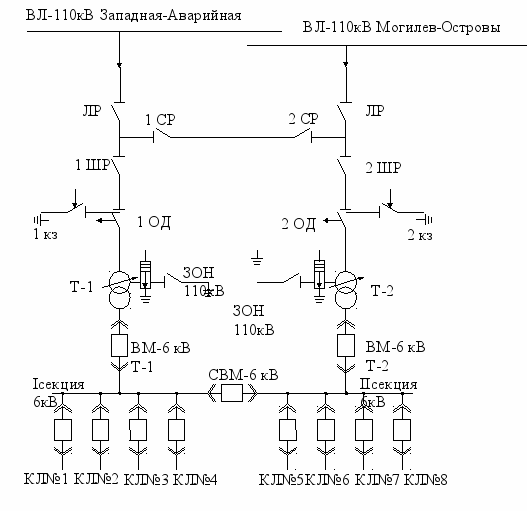

Рисунок 6.1.2 - Схема 110/6 кВ ПС Забавы

Таблица 6.1.1 – Сводная таблица данных по ТС, ТИТ, ТИИ, ТУ ПС Забавы

Вид телеинформации

АПТС

ТС

ТУ

ТИТ

ТИИ

Количество сигналов, шт.

73

16

12

38

12

Аналогично определяем объем телеинформации для остальных подстанций. Результаты сведем в таблицы на Листах 5 и 6.
