ОАО Государственный Рязанский приборный завод  (ОАО ГРПЗ)

390000, Российская Федерация, г.Рязань, ул. Семинарская, 32

e-mail: cu139@mail.ru




высокотехнологичные

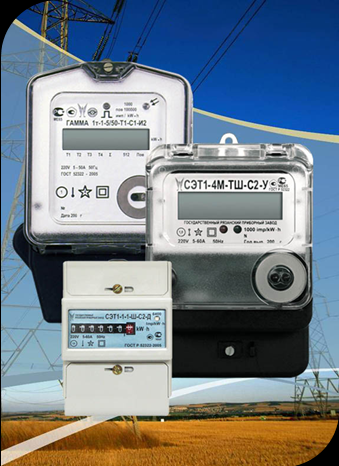

СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ТРЕХФАЗНЫЕ

Региональное представительство

ОАО «ГРПЗ»

компания «АскуэКемКонтроль»

ИП Марухненко А.В.

г. Кемерово

тел.: (3842) 63-26-60

E-mail: energo@askue-kem.ru

askue-kem.ru


Качество, точность, надежность Нас рекомендуют!!

Отличительные особенности


•Отсчетное устройство антиреверсивного типа с двойным защитным магнитным экраном

•Повышенная защита от недоучета и хищения электрической энергии

•Гальванически развязанные телеметрические выходы

•Счетчики имеют как минимум двойной технологический запас по точности измерений

•Низкое собственное энергопотребление

•Цифровой способ учета электроэнергии

•Счетчики электроэнергии с максимальным током в 100А имеют усиленную колодку контактов

•Ударопрочный корпус из негорючей, экологически чистой пластмассы

•Установочные размеры корпуса соответствуют размерам индукционного счетчика

•Возможность крепления счетчика на DIN-рейку (замок устанавливается по заявке)

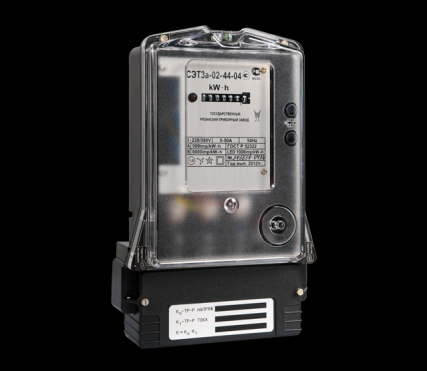

СЭТ 3а (Трехфазный счетчик активной энергии однотарифный)

Цена	производителя, руб.	20-50 тыс. руб.	50-100 тыс. руб.	более 100 тыс. руб.	филиал
	1770	1426	1389	1364	1352

Технические характеристики Класс точности по активной энергии 0.5S; 1.0 Количество тарифов 1 Номинальная частота, Гц 50 Номинальное напряжение, В 3x220/380 3x57,7/100     3x57,7/100 Максимальный ток, А 7,5; 50; 65; 100     7,5 Полная мощность, потребляемая последовательной цепью, В*А, не более 0,05 Активная (полная) мощность, потребляемая параллельной цепью счетчиков активной энергии, Вт (В*А), не более 2(10) Масса, кг, не более 1,6 Габаритные размеры, мм 281x180x72,5 Диапазон рабочих температур, °С -40... +55

Характеристики надежности Средняя наработка до отказа – 140 000 час Средний срок службы – 30 лет Гарантийный срок – 5 лет со дня изготовления Межповерочный интервал – 16 лет

Отличительные особенности

• Жидкокристаллический индикатор с энергонезависимым запоминающим устройством

• Интерфейс связи RS-485 или RS-232TTL (счетчики с интерфейсом RS-232TTL изготавливаются по заказу)

• Встроенный внутренний тарификатор

• Учет электроэнергии осуществляется цифровым способом

• Низкое собственное энергопотребление

• Надежная защита от недоучета и хищения электроэнергии

• Двойной технологический запас по точности измерений

• Высокопрочный, негорючий, пыле-, влаго- и брызгозащищенный корпус

• Замок для крепления электросчетчика на DIN-рейку (устанавливается по запросу)

• Профиль мощности глубиной 64 суток (почасовой и дифференциальный учет)


Цена	производителя, руб.	20-50 тыс. руб.	50-100 тыс. руб.	более 100 тыс. руб.	филиал
	3361	2819	2794	2769	2720

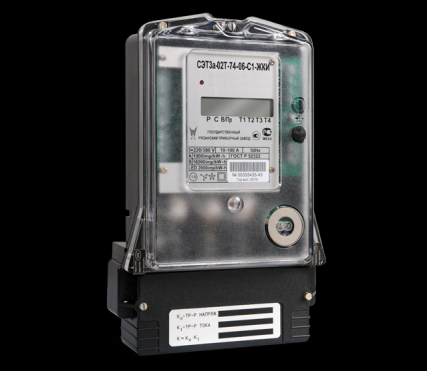

СЭТ3а-…-ЖКИ (МНОГОТАРИФНЫЙ, ИТЕРГАЦИЯ В АСКУЭ)

Технические характеристики Класс точности 1.0 Количество тарифов 4 Номинальная частота, Гц 50 Номинальное напряжение, В 3х220/380 Базовый (номинальный) ток, А 1; 5; 10 Максимальный ток, А 7,5; 50; 65; 100 Стартовый ток, А 0,004; 0,02; 0,04 Передаточное число (А) основного передающего устройства, имп/кВт*ч (имп./квар*ч) 1000; 2500 Полная мощность, потребляемая последовательной цепью, В*А, не более 0,05 Активная (полная) мощность, потребляемая параллельной цепью, Вт(В*А), не более 2 (10) Масса, кг, не более 2,0 Габаритные размеры, мм 281x180x72,5 Диапазон рабочих температур, °С -40...+55

Характеристики надежности Средняя наработка до отказа – 140 000 час Средний срок службы – 30 лет Гарантийный срок – 5 года Межповерочный интервал – 10 лет

Отличительные особенности

• ЖКИ с энергонезависимым запоминающим устройством

• Интерфейс связи RS-485 или RS-232TTL и оптический порт

• Учет электроэнергии осуществляется цифровым способом

• Высокая защита от недоучета и хищения электроэнергии

• Светодиодная индикация об обрыве и неправильном чередовании фаз

• Функция ограничения потребления

• Двойной технологический запас по точности измерений

• Высокая чувствительность

• Малое собственное энергопотребление

• Высокопрочный, негорючий, пыле-, влаго-, брызгозащищенный корпус

• Габаритно-присоединительные размеры аналогичны ранее выпускаемому парку индукционных и электронных приборов учета

• Высокие показатели качества и надежности

• Профиль мощности глубиной 64 суток (почасовой и дифференциальный учет)


Цена	производителя, руб.	20-50 тыс. руб.	50-100 тыс. руб.	более 100 тыс. руб.	филиал
	3527	3203	3147	3092	3037

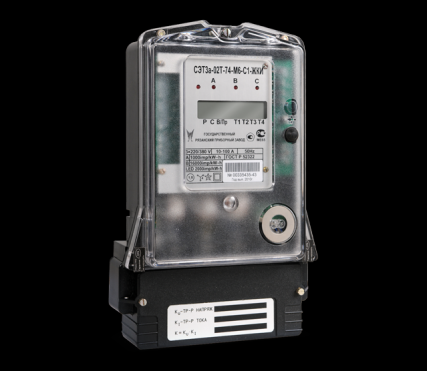

СЭТ 3а-… исполнение «М» (МНОГОТАРИФНЫЙ, ИТЕРГАЦИЯ В АСКУЭ)

Технические характеристики Класс точности 1.0 Количество тарифов 4 Номинальная частота, Гц 50 Номинальное напряжение, В 3x220/380   3x57,7/100 Базовый (номинальный) ток, А 1; 5; 10 Максимальный ток, А 7,5; 50; 65; 100 Стартовый ток, А 0,004; 0,02; 0,04 Передаточное число (А) основного передающего устройства, имп/кВт*ч (имп./квар*ч) 1000; 2500 Полная мощность, потребляемая последовательной цепью, В*А, не более 0,01 Активная (полная) мощность, потребляемая параллельной цепью, Вт(В*А), не более 2 (10) Масса, кг, не более 2,0 Габаритные размеры, мм 281x180x72,5 Диапазон рабочих температур, °С -40...+55

Характеристики надежности Средняя наработка до отказа – 140 000 час Средний срок службы – 30 лет Гарантийный срок – 5 лет Межповерочный интервал – 10 лет

Отличительные особенности

• ЖКИ с энергонезависимым запоминающим устройством

• Функция ограничения потребления

• Контроль качества сети

• Резервное тарифное расписание и время его включения

• Фиксация различных состояний счетчика электроэнергии в журнале событий

• Интерфейс связи RS-485, оптопорт

• Повышенная защита от несанкционированного доступа, недоучета и хищения электроэнергии

• Двойной технологический запас по точности измерений

• Устойчивость к климатическим, механическим и электромагнитным воздействиям

• Малое собственное энергопотребление

• Установочные размеры соответствуют размерам индукционного счётчика

• Ударопрочный корпус из негорючей, экологически чистой пластмассы

• Профиль мощности глубиной 64 суток (почасовой и дифференциальный учет)


Цена	производителя, руб.	20-50 тыс. руб.	50-100 тыс. руб.	более 100 тыс. руб.	филиал
	3905	3643	3580	3517	3454

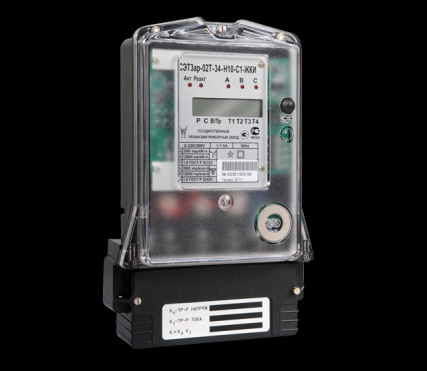

СЭТ 3ар-… исполнение «Н» Трехфазный счетчик активной и реактивной энергии многофункциональный

Технические характеристики Класс точности 0.5S; 1.0 Количество тарифов 4 Номинальная частота, Гц 50 Номинальное напряжение, В 3x220/380   3x57,7/100 Базовый (номинальный) ток, А 1; 5; 10 Максимальный ток, А 7,5; 50 Стартовый ток, А 0,004; 0,02; 0,04 Передаточное число (А) основного передающего устройства, имп/кВт*ч (имп./квар*ч) 200; 2000; 20000 Полная мощность, потребляемая последовательной цепью, В*А, не более 0,1 Активная (полная) мощность, потребляемая параллельной цепью, Вт(В*А), не более 2 (10) Масса, кг, не более 2,0 Габаритные размеры, мм 281x180x72,5

Характеристики надежности Средняя наработка до отказа – 140 000 час Средний срок службы – 30 лет Гарантийный срок – 5 лет Межповерочный интервал – 10 лет

ГАММА 3 (Трехфазный счетчик электроэнергии многофункциональный)


Отличительные особенности

• Большой жидкокристаллический индикатор с широким набором режимов отображения

• Одноплатная конструкция

• Большой запас по точности (используется измерительная микросхема ADE 7758)

• Возможность передачи информации через цифровой интерфейс

• Малая мощность потребления параллельных цепей (не более 1,0 ВА)

• Возможность объединения одной интерфейсной линией по RS485 до 31 счетчика электроэнергии (127, 255 - по заказу)

• Журнал качества сети (указание величины параметра, времени начала и окончания измерения)

• Поддержка счетчиком электроэнергии ГАММА 3 резервного тарифного расписания с заданием даты его введения

• Высокая устойчивость счетчика к электромагнитным, механическим и климатическим воздействиям (температурный диапазон счетчика от -40 до +55^оС)


Счетчик электроэнергии может использоваться автономно или в составе АСКУЭ.


Функциональные возможности

1. Учет электроэнергии в прямом и обратном направлении

2. 2 уровня доступа для защиты данных и электронная пломба (датчик вскрытия счетчика электроэнергии)

3. Число тарифов счетчика – 4

4. Количество сезонов – 12

5. Число тарифных зон – 8, время смены тарифа кратно 30 минутам

6. Раздельный учет электроэнергии для рабочих, субботних, воскресных и праздничных дней

7. Измерение следующих значений величин:



Параметр	Единица мл. разряда	Примечания
Активная мощность со знаком	0.01 Вт	Всего и раздельно по фазам
Реактивная мощность со знаком	0.01 Вар	Всего и раздельно по фазам
Полная мощность	0.01 ВА	Всего и раздельно по фазам
Ток	0.001 А	По фазам
Напряжение	0.01 В	По фазам
Коэффициент мощности	0.01	По фазам

8. Графики максимальных мощностей, усредненных на интервале 30 минут, за 64 дня (по заказу – 128 или 256)

9. Ведение журнала параметров сети с программируемым интервалом между сохранениями кадров.

10. Ведение массива профилей мощности для всех типов учитываемой мощности на интервале от 1 до 60 минут (переменное программируемое время интегрирования) с глубиной хранения 256 срезов. Каждый срез имеет свой статус.

11. Регистрация значений максимальных нагрузок в течение месяца и последующее их хранение в базе данных (до 15 месяцев)

12. Регистрация и хранение текущих показаний электросчетчика по всем типам энергии в заданные (программируемые) моменты времени 2 раза в течение суток (глубина хранения 32 дня)

13. Работа в одном из 2 режимов: по заводскому номеру и сетевому адресу

14. Запись резервного тарифного расписания

15. Автоматический перевод часов на летнее и зимнее время

16. Возможность изменять параметры обмена по интерфейсу (скорость обмена и формат кадра)

17. Журнал событий электросчетчика на 14 типов событий:


• включение/выключение питания

• вскрытие счетчика (электронная пломба)

• попытка несанкционированного доступа

• смена тарифного расписания

• перезагрузка (фиксация причин перезагрузки)

• смена уставок

• наличие тока в фазе А, В, С при отсутствии напряжения (фиксация значений напряжения и тока)

• смена даты/времени

• переход на летнее/зимнее время

• коррекция времени (фиксация величины коррекции)

• самодиагностика счетчика - успешно или неуспешно (в случае неисправности фиксируется ее вид)


18. Журнал контроля качества сети на 16 типов событий (снижение напряжения в фазе А/В/С ниже нижней уставки НДЗ/ПДЗ; повышение напряжения в фазе А/В/С выше верхней уставки НДЗ/ПДЗ; снижение частоты сети ниже нижней уставки НДЗ/ПДЗ; повышение частоты сети выше верхней уставки НДЗ/ПДЗ).


Цена	производителя, руб.	20-50 тыс. руб.	50-100 тыс. руб.	более 100 тыс. руб.	филиал
	от 10 тыс. руб.	договорная	договорная	договорная	договорная

ГАММА 3 (Трехфазный счетчик электроэнергии многофункциональный)

Технические характеристики Класс точности:       по активной энергии       по реактивной энергии 0,2S; 0,5S; 1.0  0.5; 1,0 Количество тарифов 4 Количество тарифных зон 8 Число сезонов 12 Количество импульсных выходов 1 / 2 / 4 Номинальная частота, Гц 50 Номинальное напряжение, В 3x57.7/100, 3x220/380     Базовый (номинальный) ток, А 1; 5; 10 Максимальный ток, А 1,5; 7,5; 10; 50; 65; 100 Передаточные числа в телеметрическом режиме, имп/кВт•ч (имп/кВАр•ч) 10000, 2000, 400, 200 Передаточные числа в поверочном режиме, имп/кВт•ч (имп/кВАр•ч) 1000000, 200000, 40000, 20000 Скорость обмена по цифровому интерфейсу, бод 1200, 2400, 4800, 9600  Полная мощность, потребляемая последовательной цепью, В•А, не более  1,0 Активная (полная) мощность, потребляемая параллельной цепью, Вт (В•А), не более  2(10)  Единица младшего разряда при отображении энергии, кВт•ч (кВАр•ч): 0,01 Точность хода часов, с/сутки ± 0,5 Предел допускаемой дополнительной температурной погрешности таймера, с/°С в сутки ± 0,1 Длительность хранения информации при перерывах питания, лет 30 Резервное питание (опция в зависимости от модификации) 170 .. 253 В Диапазон рабочих температур ЖКИ, °С -25... +55 (Т1) -35... +55 (Т2) -40... +55 (Т3) -40... +60 (Т4) Срок службы встроенных часов при отсутствии питания сети, лет 10 Масса счетчика, кг , не более 1,8 Габаритные размеры счетчика, мм , не более 281х180х72,5

Характеристики надежности Средняя наработка на отказ – 160 000 час. (100 000 час. для счетчиков класса 0.2S)  Средний срок службы – 30 лет  Гарантийный срок эксплуатации – 2,5 года со дня ввода в эксплуатацию Межповерочный интервал – 10 лет (5 лет для счетчиков класса 0.2S)

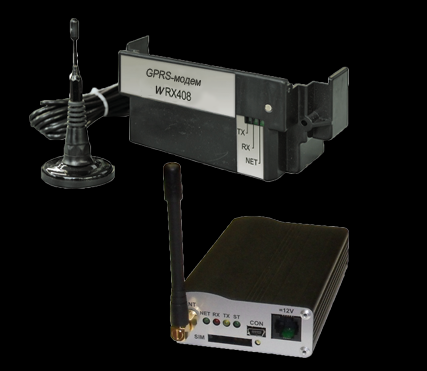

GPRS/GSM модем

TELEOFIS WRX408/700


Описание

GPRS терминалы предназначены для организации беспроводной передачи данных для работы с конечными одно- и трехфазными приборами учета (в частности счетчиками электроэнергии СЭТ1 и СЭТ3, ГАММА 3) и подобными устройствами. GPRS терминал обеспечивает удаленное соединение для работы программы опроса данных с электросчетчиков.

Предлагаются следующие GPRS-терминалы:

• GPRS/GSM модем TELEOFIS WRX408 с интерфейсом RS-485 и встроенным источником питания для счетчиков электроэнергии СЭТ1 - СЭТ3

• GPRS/GSM модем TELEOFIS WRX700 с интерфейсом USB питания для подключения к персональному компьютеру


TELEOFIS WRX может применяться в качестве альтернативы обычным GSM модемам без замены программного обеспечения диспетчерских.


Стоимость от 6600 руб.
