3.3. Рекомендации по монтажу воздухонагревателей "Тепловей".


3.3.1. Указания по технике безопасности.

Работы по монтажу, запуску в эксплуатацию, наладке и техническому обслуживанию воздухонагревателя должны выполняться только специалистами, имеющими соответствующую квалификацию и разрешение.

При проведении электромонтажных работ следует руководствоваться соответствующими разделами Правил устройства электроустановок (ПУЭ), Правил эксплуатации электроустановок потребителей (ПЭЭП) и Межотраслевых правил по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ Р М-016-2001).

При проведении работ по наладке воздухонагревателя и его эксплуатации необходимо руководствоваться Правилами пожарной безопасности (ППБ), паспортом (техническим описанием) на горелочное устройство, Правилами безопасности в газовом хозяйстве (ПБГХ 12-368-00)*, Правилами технической эксплуатации и требованиями безопасности труда в газовом хозяйстве РФ*.

*) требования распространяются на воздухонагреватели оборудованные газовыми горелками.

Воздухонагреватель допускается эксплуатировать в диапазоне мощностей, указанном в приложении № 3 "Техническая характеристика" настоящих методических рекомендаций.

Запрещается снимать, перемыкать или каким-либо другим образом выводить из работы устройства обеспечения безопасности и контрольные устройства (регулировочный и предельный термостаты).

Воздухонагреватель должен эксплуатироваться только в технически исправном состоянии. Все повреждения и неисправности, которые отрицательно сказываются или могут сказаться на безопасности установки должны быть устранены специалистами предприятия-изготовителя, либо по согласованию с изготовителем, ремонтным персоналом эксплуатирующей организации.

Запрещается эксплуатация воздухонагревателя во время заправки топливного бака, а также по истечении 2 часов после заправки.


3.3.2. Установка воздухонагревателя на место. Сборка.

Для установки воздухонагревателя требуется ровное основание, способное выдерживать соответствующие нагрузки. Основание должно быть выполнено из несгораемых материалов с негладкой и нескользкой поверхностью.

Помещение, в котором будет установлен воздухонагреватель, должно соответствовать требованиям СНиП II-35-76 "Котельные установки", Правила устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 Мпа, водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 115^оС, ППБ, ПБГХ 12-368-00.


Воздухонагреватель допускается устанавливать только в защищенном от замерзания помещении (минимальная температура составляет +5^оС,ограничение связанно с автоматикой горелочного устройства), оборудованного системой приточно-вытяжной вентиляции, естественным освещением и системой дымоудаления (дымоходами).

Воздухонагреватель должен устанавливаться вертикально или с небольшим наклоном вперёд, во избежание контруклона патрубка отводящего дымовые газы.

Воздухонагреватель не допускается устанавливать в сырых, жарких, пыльных^* помещениях, а так же в помещениях с химически активной или органической средой.

* Допускается устанавливать теплогенератор в пыльных помещениях при соблюдении условий указанных в разделе "Сервисное обслуживание".

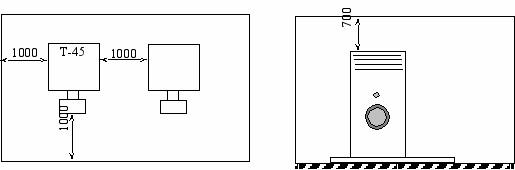

Расстояние до стен или горючих материалов должно соответствовать требованиям ППБ и соответствующих руководящих документов. Рекомендуемые расстояния указаны на рисунке 3.3:





Рисунок 3.3.


3.3.3. Удаление продуктов сгорания (дымовые трубы).

Отвод продуктов сгорания от каждого воздухонагревателя следует предусматривать в отдельный обособленный дымоход. Дымоходы должны быть газоплотными и не соединяться с другими каналами (вентиляцией, вытяжкой и прочими).

Диаметр дымохода и соединительного патрубка должен быть не менее диаметра патрубка отвода дымовых газов из воздухонагревателя. Дымовая труба должна быть вертикальной, без уступов.

На патрубке, соединяющем воздухонагреватель с дымовой трубой, допускается предусматривать не более 3^х поворотов (включая поворот в дымовой трубе) диаметром не менее диаметра дымовой трубы. Суммарная длина патрубка, соединяющего воздухонагреватель с дымовой трубой не должна превышать 3^х метров; уклон патрубка должен составлять не менее 0,01м в сторону воздухонагревателя.

Установка дефлекторов и зонтов на дымовой трубе не допускается!


Ниже места присоединения патрубка к дымовой трубе следует предусматривать устройство "кармана" с лючком для чистки (высота "кармана" не менее 250 мм). В случае установки дымовой трубы на фундамент, в нижней части трубы или фундаменте следует предусматривать лазы для осмотра трубы и устройства для отвода конденсата.

Во избежание образования конденсата дымовая труба должна утепляться соответствующим изоляционным материалом. Дымовые трубы, проложенные в помещениях, должны быть изолированы с таким расчётом, чтобы температура наружной поверхности не превышала 45^оС.


3.3.4. Обеспечение горелочного устройства необходимым количеством воздуха.

Для подачи воздуха в котельную должно быть предусмотрено, по крайней мере, одно устройство, через которое производиться всасывание воздуха с улицы. Устройство для подачи воздуха должно работать таким образом, чтобы разрежение в котельной, создаваемое вентилятором горелочного устройства, не превышало 4 Па.

Необходимое отверстие для подачи воздуха выбирается следующим образом:




S = k₁k₂2,5(Q_n + 70) , где


S – площадь отверстия для подачи воздуха в см²;

k₁ – коэффициент формы отверстия; принимается равным

1,0 – для прямоугольных отверстий, при соотношении сторон не более 1,5; и для круглых отверстий;

1,1 - для прямоугольных отверстий, при соотношении сторон не более 5;

1,25 - для прямоугольных отверстий, при соотношении сторон не более 10.

k₂ – коэффициент зарешеченности отверстия; принимается равным

1,0 – нет решетки;

1,2 – решетка имеется.

Q_n – общая номинальная тепловая мощность в кВт;


3.3.5. Крепление горелочного устройства к воздухонагревателю.

Для крепления горелки, первоначально необходимо установить крепёжный фланец с теплоизолирующей прокладкой. Установка фланца производиться таким образом, чтобы зажимной винт находился вверху. Крепление фланца осуществляется 4^мя винтами М6/М8 (фланец, прокладка, винты поставляются в комплекте с горелкой и не входят в состав теплогенератора).

Жаровая труба горелки должна входить внутрь топочной камеры таким образом, чтобы не происходил перегрев задней и боковых стенок.


3.3.6. Электроподключение.

Электроподключение воздухонагревателя должно производиться в соответствие с требованиями действующих ПУЭ квалифицированным персоналом, имеющим соответствующую группу по электробезопасности.

Корпус воздухонагревателя в зависимости от режима нейтрали должен быть заземлён или занулён.

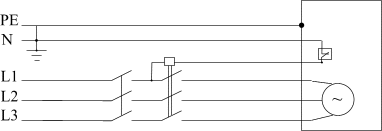

Рекомендуемая схема (TNS, согласно ГОСТ Р 505.71.10…12-96) подключения воздухонагревателя указана на рисунке 3.4:




Рисунок 3.4.


3.3.7. Подключение топливоподачи.

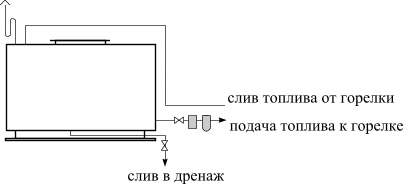

Подключение трубопроводов подачи и слива топлива необходимо произвести согласно требованиям инструкции по монтажу и эксплуатации на горелочное устройство. Рекомендуемая схема обвязки топливного бака приведена ниже на рисунке 3.5:




Рисунок 3.5.

При эксплуатации воздухонагревателя с газогорелочным устройством, подключение газопровода необходимо выполнять в соответствие с требованиями проекта на газоснабжение и инструкции по монтажу и эксплуатации на горелку.

3.3.8. Пуск воздухонагревателя и наладка.

Подключить теплогенератор к сети электропитания в соответствие с приведённой схемой.

Регулирующим термореле (комнатным термостатом) задать желаемую температуру воздуха.

Отрегулировать работу горелки следующим образом:

Содержание СО₂ в уходящих газах, %: 9,0…10,5 (газ) 12,0…13,0 (дизельное топливо)

Содержание СО в уходящих газах, ppm: не более 50

Температура уходящих газов, ^оС: 180-200

КПД, %: не менее 90


Пункт 3.9. Техническое обслуживание.

Для обеспечения надёжной и экономичной работы воздухонагревателя необходимо не реже одного раза в год силами специалистов выполнить работы по сервисному обслуживанию. Мы рекомендуем заключить договор на техническое обслуживание. Объём работ выполняемых при обслуживании составляет:

1. Проверка герметичности соединений топливной системы горелки: насоса, шлангов подачи и обратки, фильтрующего элемента, места ввода/вывода из топливного бака.

2. Осмотр состояния топливного фильтра тонкой и грубой очистки, форсунки (при необходимости замена).

3. Чистка внутренних поверхностей и элементов горелки от пыли и сажи:


• патрубка забора и пути прохождения воздуха;

• жаровая труба;

• подпорной шайбы;

• воздушного дросселя;

• топливопровода и топливоподогревателя.


4. Проверка электродов розжига горелки, высоковольтных проводов и контактов


• положение;

• настройка;

• повреждения.


5. Проверка электрических соединений внутри горелки (топочный автомат, трансформатор розжига, 7^ми/4^х полюсный разъем):

   • состояния контактов;

   • целостности изоляции проводов и токоведущих элементов;

   • отсутствия следов коррозии (окисления), отложения сажи.

6. Проверка датчика контроля пламени:


• положение;

• загрязненность.


7. Контроль крыльчатки вентилятора подачи воздуха:


• свобода вращения;

• загрязненность.


8. Проверка эл. двигателя вентилятора:


• свобода вращения;

• состояние подшипников.


9. Розжиг горелки, регулировка параметров горения (мощности), проверка соответствия выходных параметров паспортным данным горелки:


• содержание СО, СО₂, О₂ в отходящих газах;

• коэффициент избытка воздуха;

• температуру уходящих газов;

• КПД горелки;

• давление и разрежение в топливном насосе;

• напряжения питания горелки.


10. Проверка алгоритма работы автоматики безопасности горелки, приборов и схемы управления, КИП и датчиков горелки.


Пункт 3.10 Запрещается делать.


К запрещенным решениям при размещении воздухонагревателей «Тепловей» можно отнести следующие:

- заужение воздуховодов, для увеличения скорости воздушного потока

(скорость движения воздуха в воздуховоде не должна превышать 7 м/с.).

- с цель сэкономить место устранение переходов от воздухонагревателей к воздуховодам (отсутствие конфузоров, диффузоров).

- размещения воздухонагревателей вплотную к стенам ( не хватает воздуха для эффективного теплосъема).


Заключение

И так, в данном методическом издании была собрана информация, предназначенная для предоставления проектировщикам, дилерам и непосредственным заказчикам сведений для выбора между системами воздушного или водяного отопления, а так же по подбору, вариантам применения, способам установки и использования воздухонагревателей «Тепловей».

Естественно, что в данном методическом пособии собрана далеко не вся информация о воздухонагревателях, методах и правилах их установки, привязки непосредственно к отапливаемым зданиям. Данное пособие будет регулярно переиздаваться, и дополняться новой информацией. Поэтому если Вы не нашли ответ на некоторые вопросы по применению воздухонагревателей «Тепловей» в системах воздушного отопления и вентиляции производственных административных и др. зданиях, просим Вас обращаться непосредственно к специалистам фирмы ООО НПО «Тепловей». Вы сможете получить ответы на вопросы, касающихся применения воздухонагревателей «Тепловей» и подбору всего дополнительного оборудования, необходимого для их работы. Ваши вопросы и ответы на них и будут являться основным и дополнениями в следующем издании. Также просим Вас присылать отклики, советы и предложения, которые появились у Вас при проектировании систем воздушного отопления с воздухонагревателями «Тепловей».


* Обязательно заполнить формы: акт выполненных работ и карту замеров, с полученными данными при настройке воздухонагревателя!!! Приложение №4


Приложение:

Приложение 1 Опросный лист



ООО «ТЕПЛОЭНЕРГЕТИК»

Республика Татарстан г.Казань ул. Аделя Кутуя 82

тел.(843)275-80-88, 297-58-77 , 275-81-85 e-mail info@teploenergetic.ru


ОПРОСНЫЙ ЛИСТ

для подбора генератора теплого воздуха «Тепловей»

Дата

Наименование организации-заказчика

Адрес (почтовый индекс) и контактный телефон

Ф.И.О. руководителя
Ф.И.О. ответственного лица
	Подпись

К опросному листу прилагаются чертежи или эскиз здания / помещения.

1. Характеристики объекта

Основное назначение объекта

Категория взрывопожаробезопасности

Вид топлива (газ, дизель)

Рабочее давление газа в сети (мм. вод. ст.)

Внутренняя температура:

Дневная, оС

Ночная, оС

Требуется ли совмещение приточной вентиляции с системой воздушного отопления

Если да, то какая кратность воздухообмена

2. Характеристики отапливаемого помещения.

Внутренние размеры помещения:

Длина, м

Высота, м

Ширина, м

Объем, м3

Толщина наружных стен, м

Описание конструкции материалов наружных стен с указанием их толщины

Общая площадь остекления наружных стен

Вид остекления (нужное отметить √):

Одинарное

Двойное

Общая площадь кровли, м2

Толщина кровли, м2

Описание конструкции и материалов кровли с указанием их толщины

Общая площадь остекления кровли, м2

Вид остекления

Предполагается ли разводка воздуховодов (нужное отметить √):

«Да»

«Нет»

Требуемый напор на выходе из теплогенератора, Па

Требуемый расход воздуха, м3/ч

Особенности работы теплогенератора в соответствии с требованиями Заказчика:

Место установки – при t  + 5 C (нужное отметить √):

Непосредственно в отапливаемом помещении

В отдельном отапливаемом помещении

Другое

Необходимость сервисного обслуживания

Необходимость эксплуатации летом в качестве установки приточной вентиляции
Особые условия
