3.2. Рекомендации по подбору оборудования и по его установке

Итак, если Вы выбрали для обеспечения теплом здания воздушное отопление воздухонагревателями «Тепловей» Вам необходимо сделать следующее:

1. Выбрать для отопления модели воздухонагревателей «Тепловей» и, соответственно, их количество.

2. Определить основные разделы проекта и объем их выполнения.


3.2.1. Выбор моделей воздухонагревателей «Тепловей»


В настоящее время фирмой «Тепловей» на рынке воздухонагревателей представлены следующие модели для воздушного отопления см таблицу в приложении, для технологических процессов с высокой рабочей температурой (до 300^оС) , а так же моделями с большой разницей температур между входящим и выходящим воздухом. Для того, чтобы определиться с выбором модели воздухонагревателя «Тепловей» необходимо задать следующие параметры системы отопления:

1. Тепловая мощность системы отопления и вентиляции (если она требуется).

2. Как система отопления будет работать – с системой воздуховодов или нет.

3. Где планируется установка воздухонагревателей: непосредственно в отапливаемом помещении, либо в отдельном помещении.


Тепловая мощность системы отопления и вентиляции (а следовательно и воздухонагревателей) определяется расчетом теплопотерь здания и затрат тепла на нагрев приточного воздуха.

В случае если применение воздуховодов не требуется или не желательно, необходимо, во-первых, учитывать радиус действия одного воздухонагревателя. Он составляет от 35 до 100 м в зависимости от модели см таблицу раздел2.

Во-вторых, следует учитывать то обстоятельство, что при применении системы воздуховодов можно обеспечить более равномерный прогрев помещения, чем системой без них (чем ближе к воздухонагревателю, тем воздух теплее).

Среди выпускаемых моделей воздухонагревателей с центробежными вентиляторами обеспечивающие требуемый расход воздуха и достаточный напор для работы с системой воздуховодов. В случае, если производительности стандартно установленных вентиляторов не достаточно под заказ возможна замена на вентилятор с требуемыми параметрами. Для замены требуется указать в проекте тип и производительность необходимого вентилятора, не нарушающего физические принципы процессов.


Модели «Тепловей от -45, до -100» могут быть установлены непосредственно в отапливаемом помещении (см. ниже) и распределение теплого воздуха, можно осуществлять через воздухораспределительные решетки (работа без воздуховодов).

Для того чтобы определить месторасположение воздухонагревателя необходимо убедиться в соответствии требованиям к их установке «Управления Государственной противопожарной службы»:

1. При мощности воздухонагревателя до 100 кВт (включительно) допускается их установка непосредственно в отапливаемом помещении с обеспечением требований НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности».


2) При мощности воздухонагревателя свыше 100 кВт их следует размещать в специально отведенном помещении или группе помещений, котельной. При этом требования пожарной безопасности предусматривают комплексный подход как к оборудованию воздухонагревателей, так и к помещению (в т.ч. дымовым трубам), в котором они располагаются и отражены в СНиП II-35-76* “Котельные установки”.

Также при определении месторасположения воздухонагревателей необходимо учитывать характер производства. В случае, если производство пыльное, если в воздухе постоянно присутствуют взвеси цемента, абразивная пыль, мука и т.п., то воздухонагреватели «Тепловей» в таких условиях эксплуатировать нельзя. В этом случае воздухонагреватели рекомендуется устанавливать в отдельном помещении и применять воздушные фильтры независимо от мощности.

После определения мощности системы отопления, места установки и способа работы системы можно определить тип, модель и количество воздухонагревателей.


3.2.2. Раздел проектирования по установке ВН «Тепловей»


Для того, чтобы определиться с тем, что выполнять в данном разделе проекта необходимо представить схему установки воздухонагревателя.

Предлагаем Вам схему установки для воздухонагревателя «Тепловей» с дизельной горелкой (см. рис.3.1):

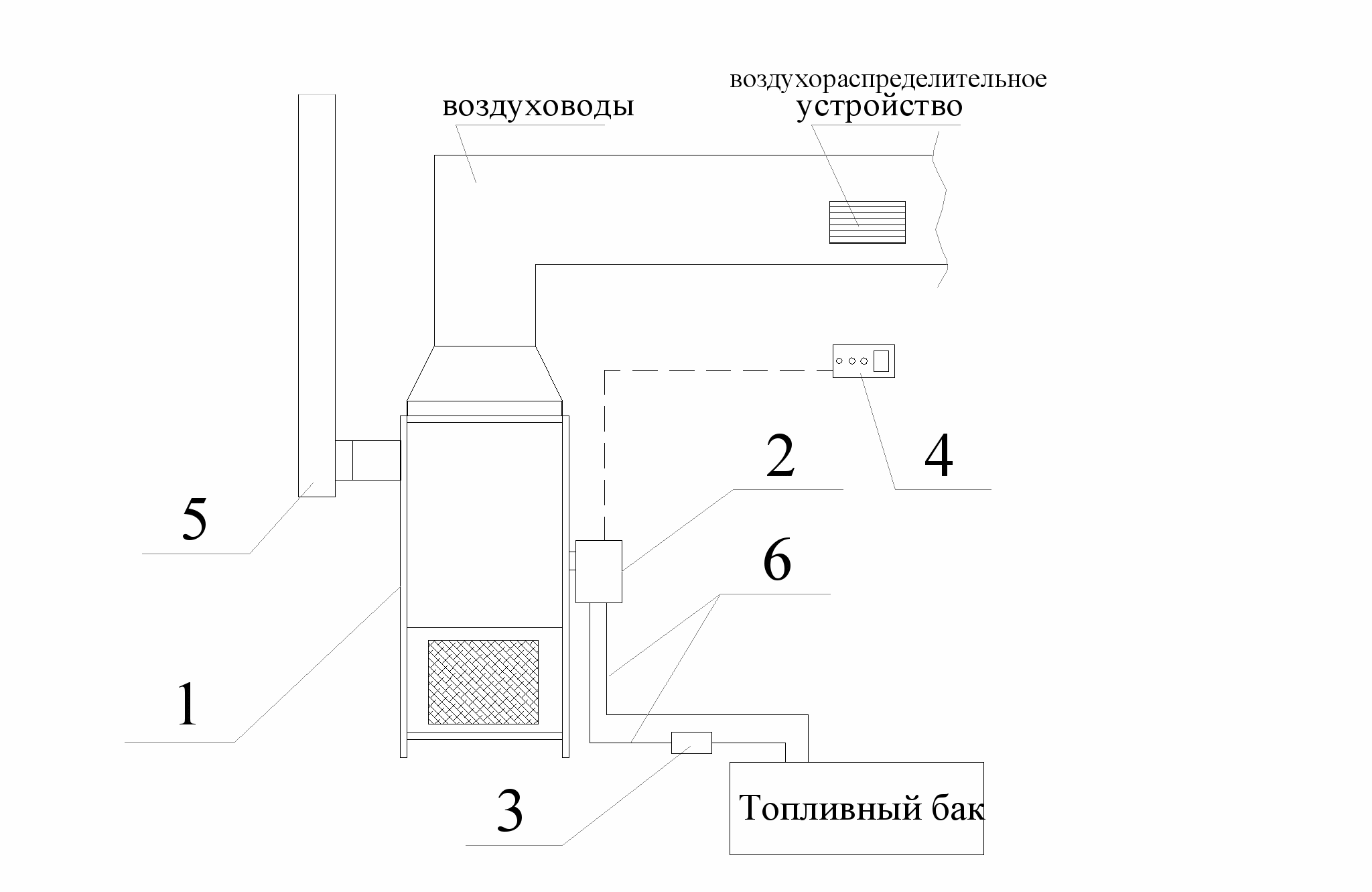

Рисунок 3.1 – Схема установки воздухонагревателя (регулирование по температуре внутреннего воздуха). 1 – теплогенератор; 2 - горелка; 3 - фильтр топливный; 4 - термостат электронный температуры внутреннего воздуха; 5 - дымоход; 6 - трубопроводы.

Из схемы видно, что в проекте по установке воздухонагревателя «Тепловей» должны быть выполнены следующие работы:

1. Привязка воздухонагревателя к строительным осям здания (либо помещения котельной);

2. Проект топливоподачи (газоснабжение или подача дизельного топлива);

3. Проект дымовой трубы;

4. Подключение к системе воздуховодов отапливаемого здания (если система отопления с воздуховодами);

5. Электроснабжение;

6. Раздел автоматики.


Как видно из схемы проекта котельной с воздухонагревателем отличается от проекта водогрейной котельной в первую очередь тем, что в нем практически отсутствует тепломеханический раздел. Все, что нужно сделать – это присоединиться к системе воздуховодов здания. Этот факт сокращает время проектных работ относительно сроков проектирования водогрейных котельных, в которых теплотехнический раздел является одним из наиболее трудоемких и сложных.

Также облегчается строительный раздел проектирования котельной с воздухонагревателям «Тепловей». Для его установки не требуется проектирования специального основания – воздухонагреватели «Тепловей» могут устанавливаться на обычный бетонный пол.


3.2.3. Раздел топливоподачи (газоснабжение)

Проектирование топливоподачи или газоснабжения для воздухонагревателей ничем не отличается от проектирования для водогрейных котельных. При этом следует руководствоваться требованиями СНиП II-35-76* «Котельные установки», СНиП 2.04.08-87 «Газоснабжение. Правила безопасности в газовом хозяйстве», НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности», а также рекомендациями УГПС по установке складов топлива с резервуарами дизельного топлива, в которых оговариваются допустимые расстояния от складов топлива до зданий (не менее):

3 м – до стен без проемов зданий I, II и III степени огнестойкости;

9 м – до стен с проемами зданий I, II и III степени огнестойкости;

18 м – до зданий IV и V степени огнестойкости.

При устройстве в складах топлива подземных резервуаров указанные расстояния допускается сокращать на 50%.

Раздел проекта по топливоподаче для воздухонагревателей «Тепловей» мощностью до 100 кВт может оказаться более трудоемким, чем для водогрейной котельной в том случае, если воздухонагреватели устанавливаются непосредственно в отапливаемом помещении, т.к. увеличиваются длины топливопроводов (газопроводов) и они проходят по помещению. Поэтому при проектировании топливопроводов (газопроводов) необходимо учитывать характер работ в помещении и обеспечивать их дополнительную защиту (поднимать на определенную высоту либо прятать в пол и т.п.). Но в любом случае данные работы не значительно увеличивают трудоемкость проектирования.

При разработке системы топливоподачи дизельного топлива также следует учитывать, что устанавливаемые на воздухонагревателях «Тепловей» дизельные горелки включают в свою конструкцию топливный насос, который обеспечивает забор топлива из бака и подачу в топку. Расстояние и глубина всасывания насоса указывается в паспорте на горелку. Поэтому предусматривать в проекте дополнительный топливный насос для подачи топлива к теплогенератору чаще всего не требуется. Рекомендуемые схемы обвязки горелки по топливу указываются в паспортах на устанавливаемые горелки. Единственно, что хотелось отметить отдельно: при использовании дизельных горелок установка топливного фильтра обязательна.

При проектировании газоснабжения в случае, если воздухонагреватели устанавливаются в отдельном помещении (котельной) следует выполнять следующее требование СНиП II-35-76* «Котельные установки», п.16.9: для помещений встроенных котельных, работающих на газообразном топливе, следует предусматривать не менее трехкратного воздухообмена в 1 ч, без учета воздуха, засасываемого в топки котлов для горения.

Конструкция вытяжных вентиляторов, устанавливаемых в этих котельных, должна исключать возможность искрообразования. На отдельно стоящие и пристроенные котельные указанные требования по вентиляции не распространяются.


Для воздухонагревателей «Тепловей» мощностью до 100 кВт, установленных непосредственно в отапливаемом помещении, расход воздуха на вентиляцию определяется расчетом с учетом расхода воздуха на общеобменную вентиляцию.


3.2.4. Проект дымовой трубы


При выполнении данного раздела следует руководствоваться СНиП II-35-76* «Котельные установки». Никаких специальных или характерных требований к дымовым трубам воздухонагревателей «Тепловей» не предъявляется. Установка дымососов, либо другого дополнительного оборудования не требуется, т.к. горелка оборудована вентилятором, обеспечивающем подачу в топку воздуха для горения и удаление дымовых газов. Запрещается при проектировании совмещать дымовые трубы для нескольких теплогенераторов. Объясняется это следующим: топка воздухонагревателей работает под избыточным давлением, поэтому при работающем одном и не работающем втором воздухонагревателе может возникнуть переток дымовых газов из первого во второй, а это в свою очередь привести к попаданию газов в помещение или к аварии.


3.2.5. Раздел электроснабжения

При выполнении данного раздела, также как и предыдущего, следует руководствоваться СНиП II-35-76* «Котельные установки», а также Правилами устройства электроустановок (ПУЭ), строительными нормами и правилами производства и приемки работ по электротехническим устройствам, Инструкцией по проектированию электроснабжения промышленных предприятий и паспортными данными на устанавливаемый воздухонагреватель «Тепловей». В паспорте представлены все необходимые для проектирования данные и электрические схемы. Дополнительных специальных или характерных требований к электроснабжению воздухонагревателей «Тепловей» нет.
