Система автоматического управления котельной на ОАО «Горизонт»


Заказчик:

ОАО "Горизонт"

г. Химки Московской обл., ул. Репина, 6

Тел. (495) 573-21-65


Описание технологического процесса и структура системы:

Комплекс технических средств автоматизации (КТСА) предназначен для автоматического управления двумя типа ДКВР-6,5-13.

Котельная расположена на территории завода и в первую очередь необходима для снабжения завода требуемым давлением пара.

Требования к системе автоматизации:

КТСА предусматривает управление в автоматическом (без обслуживающего персонала) и ручном режимах оборудованием котельной.

КТСА котельной выполняет следующие функции:

• автоматический пуск и останов котлов;

• автоматическое регулирование разрежения в топке котла и процесса горения;

• управление работой вентиляторов;

• контроль параметров котлов (давление, разрежение в топке, уровень воды в барабане), сигнализация при аварийных ситуациях;

• поддержание соотношения «газ-воздух»;

• защиту и блокировку процессов горения (автоматика безопасности);


Решение и характеристики системы автоматизации:

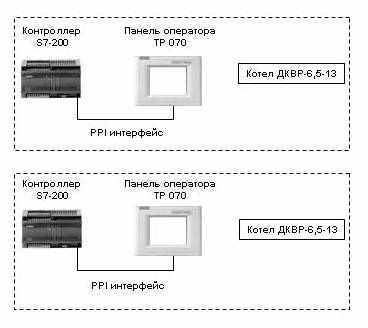

КТСА состоит из программируемых логических контроллеров (ПЛК) SIMATIC S7 – 200 с модулями расширения, панелей оператора TP070, командных устройств и средств сигнализации, расположенных в шкафу управления и контроля, выносного пульта сигнализации.

Контроллеры связаны с панелями PPI–интерфейсом.




Сроки реализации проекта:

• Срок реализации: 2 месяца

• Год ввода в эксплуатацию: февраль 2006


Эффект от внедрения системы:

Повышена эффективность управления котлами.

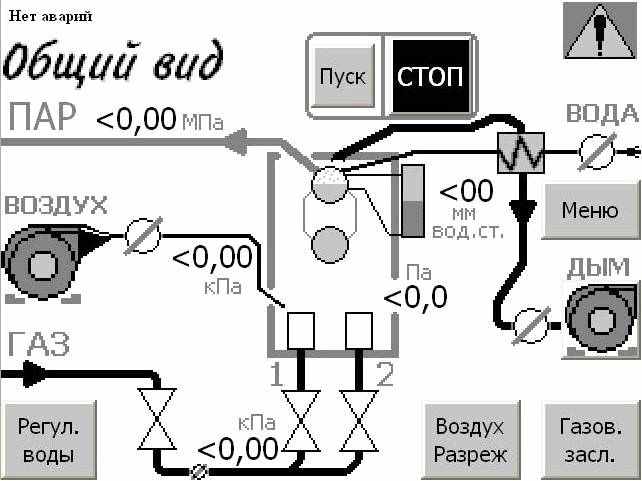

Панель оператора позволяет отображать протекание технологических процессов в виде мнемосхемы в режиме реального времени. Кроме того, на панель выводятся рабочие сообщения и сообщения о неисправности оборудования.

Экономический эффект достигается за счет снижения затрат на энергоносители при оптимальном регулировании поддерживаемых параметров, снижения эксплуатационных затрат и сокращения обслуживающего персонала.


Краткие сведения об инжиниринговой фирме:

ООО «Интерпромавтоматика» является партнером фирмы “Siemens”, выполняет проектирование, программирование, монтаж, пусконаладочные работы и инженерное сопровождение систем АСУТП, АСУ, КИПиА.

Адрес: 170036, г Тверь, С.-Петербургское ш, д 53-а

Тел./Факс (4822) 55-93-52, 55-54-87, 55-29-69

E-mail ipas@tvcom.ru

Генеральный директор Мырзабеков Б.С.

Технический директор Кочеров А.В.
