Комплекс технических средств автоматизации шестигорелочного водогрейного котлоагрегата ПТВМ-30 на объекте ОАО «Долгопрудненское Научно-Производственное Предприятие»

ОАО "ДНПП" г. Долгопрудный Московской обл., ул. Собина д.1

тел. (495) 408-45-00

Введение

Автоматизируемый котлоагрегат расположен на территории завода, и служит для отопления и снабжения горячей водой завода и прилегающего жилого района. В состав котлоагрегата входят 6 горелок, из которых одновременно могут работать или 4, или все 6 горелок.

В связи с моральным и физическим устареванием существующего оборудования КИПиА котлоагрегата возникла необходимость полной замены автоматики, включая датчики, исполнительные механизмы (заслонки, газовые клапаны, запальники), силовые и сигнальные кабели, шкафы управления. Для управления электрическими двигателями вентиляторов и дымососа была предусмотрена установка частотных преобразователей.

Основными требованиями к разрабатываемому комплексу технических средств управления (КТСА) были следующие:

Реализация автоматики безопасности котла по основным технологическим параметрам в соответствии с ПБ 12-529-03 и ПБ 10-574-03
Обеспечение автоматического пуска и останова котла
Осуществление двух режимов работы котла (при 4-х и 6-ти одновременно работающих горелках)
Автоматическое поддержание технологических параметров работы котла в соответствии с режимной картой
Контроль и оптимизация процесса сгорания топлива
Регистрация основных технологических параметров работы котла с возможностью просмотра их обслуживающим персоналом.

Структура и функциональная схема КТСА шкафа управления

котлоагрегата

В качестве вычислительных устройств и устройств отображения информации КТСА было использовано оборудование фирмы SIEMENS.

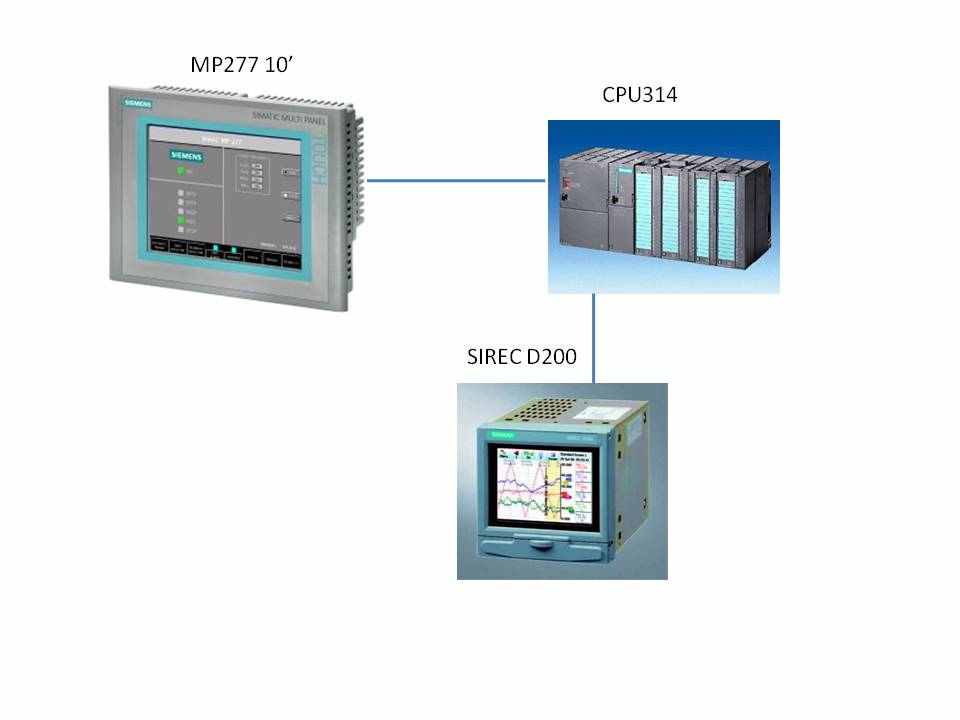

Функциональная схема КТСА представлена на рисунке 1.

Рисунок 1.

В состав шкафа автоматики входит следующее оборудование:

Микроконтроллер CPU314 серии S7-300 (SIEMENS) с набором модулей дискретного и аналогового ввода-вывода
Цветная сенсорная панель оператора MP277 10 дюймов (SIEMENS)
Регистратор SIREC D200 (SIEMENS)
Сопутствующее электротехническое оборудование (реле, автоматы защиты, блоки питания и т.д.)

Микроконтроллер соединяется с панелью управления по сети MPI. Панель управления служит для просмотра и изменения параметров работы котла (включая параметры автоматики безопасности), для просмотра текущего состояния котла с помощью мнемосхемы, для отображения аварийных сообщений.

Микроконтроллер производит управление исполнительными механизмами, собирает информацию от датчиков.

Регистратор служит для архивирования технологических параметров на USB Flash носитель.

Мнемосхема основного экрана управления котлом

Рисунок 2. Мнемосхема котла КВГМ (ПТВМ)-30

Функции КТСА

КТСА предусматривает управление оборудованием котла в автоматическом (без вмешательства обслуживающего персонала) и ручном режимах.

КТСА котла выполняет следующие функции:

автоматический пуск и останов котла;
автоматическое регулирование производительности котла;
управление работой вентиляторов и дымососа;
контроль параметров работы котлов (давление, температура воды, разряжение в топке), сигнализация при аварийных ситуациях;
поддержание соотношения «газ-воздух» в соответствии с режимной картой;
блокировка работы котла при срабатывании автоматики безопасности;
автоматическое регулирование концентрации СО в дымовых газах и оптимизация процесса сгорания топлива.
ведение архивов основных технологических параметров работы котла

Эффект от внедрения:

По результату проведения всего комплекса пуско-наладочных работ с режимно-наладочными испытаниями специалистами ООО «ИнтерПромАвтоматика» была настроена работа котлоагрегата в оптимальных условиях эксплуатации.
Автоматика безопасности и регулирования обеспечивает нормативный процесс эксплуатации котла в автоматическом режиме, без вмешательства в этот процесс обслуживающего персонала, что соответствует п.5.9.11 ПБ 12-529-03
Достигнуто точное поддержание параметров работы котла и расширен диапазон регулирования параметров работы котла за счёт следующих факторов:
- применение частотных преобразователей вместо заслонок для поддержания давления воздуха и разрежения
- использование современных быстродействующих микроконтроллеров SIEMENS
Система обеспечивает автоматический запуск котлоагрегата в работу с выполнением всех последующих операций, таких как: автоматическая опрессовка запорной арматуры, вентиляция топки, продувка газопровода, последовательный розжиг всех запальных устройств и горелок основного пламени с минимальным участием обслуживающего персонала и с постоянным контролем всех параметров автоматики безопасности. В случае возникновения нештатной ситуации, такой как отрыв пламени запальной или основной горелки, выход давления газа за зону устойчивой работы горелок, и т.п. система обеспечивает незамедлительное прекращение подачи газа на котел с выводом текстового сообщения, соответствующего данной нештатной ситуации, на панель управления.
Снижение количества потребляемой электроэнергии за счёт внедрения частотных преобразователей
Регистрация основных технологических параметров работы котла.
Возможность эксплуатации котла как на четырех, так и на шести горелках
Повышение качества сгорания топлива за счёт применения системы оптимизации горения, и как следствие – более экономное расходование топлива, и исключение вредных выбросов в атмосферу.
