= p² Z_к,р.


Задача 7. На вход безынерционного четырехполюсника с функциональной характеристикой y = f(x) воздействует стационарный нормальный процесс, плотность вероятности которого




.


Необходимо:

1. построить плотность вероятности p_x(x) и функциональную характеристику


f(x);

2) найти плотность вероятности на выходе четырехполюсника p_y(y). Проверить правильность найденного решения по условию нормировки



.


Построить p_y(y).

3) Рассчитать математическое ожидание и дисперсию выходного сигнала.

Вариант задания определяется по таблице 1 а исходные данные из таблиц 23– 25.

Таблица 23

Буква кода таблицы 1	а	б	в	г	д	е	ж	з	и
х2 , В2	1,0	0,75	0,5	1,25	1,5	1,75	2,0		0,25

Таблица 24 Таблица 25

Вторая цифра кода таблицы 1	f(x)
1	y = k x2
2	y = {a x, x  0; 0 , x < 0.
3	y = b|x|
4	+1 , x > 1 ; y ={ c x , |x|  1; –1 , x  – 1.
5	+1 , x > 1 ; y ={ d x , 0  x  1; 0 , x  0.

Первая цифра кода таблицы 1	Коэффициенты
k	a	b	c	d
1	1	0,2	1	1	0,8
2	0,5	0,4	1,5	0,5	0,5
3	0,2	0,5	0,8	1	0,7
4	0,7	0,8	1,2	0,7	1

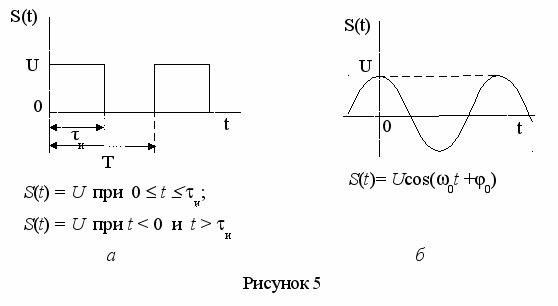

Задача 8. Случайный стационарный процесс S(t) (рисунок 5а, б) задан вариантом по таблице 1 и исходными данными в таблицах 26 –28.

Необходимо:

1. определить автокорреляционную функции заданного сигнала в общем


виде;

2. при заданных исходных параметрах рассчитать дисперсию сигнала;

3. построить в соответствующем масштабе график автокорреляционной


функции и численно определить время ее существования.




Таблица 26

Буква кода таблицы 1	Номер рисунка	U, В
а	5, а	0,5
б	5, б	5
в	5, а	2
г	5, б	4
д	5, а	6
е	5, б	3
ж	5, а	7
з	5, б	8
и	5, а	2,5

Таблица 27 Таблица 28

	Первая цифра кода таблицы 1	f0 =/2, кГц	Период T, мксек
	1	2	4и
	2	1	2и
	3	4	3и
	4	5	5и

Вторая цифра цифра кода таблицы 1	Длительность импульса и, мксек	Начальная фаза 0
1	2	0
2	4	
3	5	0
4	3	
5	1	0

Задача 9. На вход схемы модулятора, вольтамперная характеристика нелинейного элемента которого задана уравнением:

1) i = (4u + 0,25u²) мА;

2) i = (2u + 0,2u² + 0,1 u³) мА;

3) i = (2 + 5u + 0,4u²) мА;

4) i = (1 + 3u + 0,5u² + 0,2 u³) мА;

подается напряжение несущей частоты f₀ и модулирующей частоты f_м с соответствующими амплитудами U₀ и U_м. Необходимо определить:

1. коэффициент амплитудной модуляции напряжения на выходе модулятора;

2. добротность фильтра модулятора, в качестве которого использовать па-


раллельный колебательный контур;

Таблица 29

Буква кода таблицы 1	Номер уравнения	U0, В	fм, кГц
а	1	2	5
б	2	4	3
в	3	3	4
г	4	5	8
д	1	1	4
е	2	1,5	5
ж	3	2,5	2
з	4	6	6
и	1	3,5	7

3) индуктивность L или C емкость, и сопротивление потерь фильтра R_п, при которых обеспечивается прохождение АМ-колебаний без искажений;


Таблица 30 Таблица 31

Первая цифра кода таблицы 1	f0, МГц	L, мкГн
1	2	200
2	4	100
3	1	300
4	2,5	150

Вторая цифра кода таблицы 1	Um, В	C, пФ
1	0,2	200
2	0,1	100
3	0,4	300
4	0,3	250
5	0,25	150

4) нарисовать спектры сигналов на входе и выходе модулятора;

2. нарисовать электрическую схему базового модулятора и кратко пояснить


принцип ее работы.

Вариант задания определяется по таблице 1, а исходные данные для расчета задаются таблицами 29 – 31.


Задача 10. На вход амплитудного диодного полупроводникового детектора, вольтамперная характеристика которого описывается уравнением

i = a₀ + a₁u + a₂u²

подается АМ-колебание на несущей частоте f₀ с частотой модуляции f_м , при этом амплитуда несущей равна U₀ , а коэффициент модуляции m.


Таблица 32

Буква кода таблицы 1	Коэффициент модуляции m	Частота моду- ляции fм, кГц	a1, мА/В
а	60	2	5
б	70	4	3
в	50	3	4
г	80	5	8
д	40	1	6
е	90	1,5	7
ж	60	2,5	2
з	40	6	9
и	30	3,5	6

Необходимо нарисовать схему диодного детектора и определить:

1. коэффициент передачи детектора, если нагрузка детектора чисто активная


и равна R;


Таблица 33 Таблица 34

Первая цифра кода таблицы 1	f0, МГц	a0, мА
1	1	5
2	2	3
3	4	7
4	5	4

Вторая цифра кода таблицы 1	U0, мВ	a2, мА/В2	R, кОм
1	300	0,2	1
2	200	0,1	1,5
3	150	0,3	2
4	250	0,4	3
5	100	0,5	2,5

2. коэффициент нелинейных искажений продетектированного низкочастот-


ного напряжения;

3. выбрать значение емкости фильтра на выходе детектора.

4. Какой необходимо выбрать режим работы диодного детектора, чтобы от-


сутствовали нелинейные искажения и что для этого необходимо сделать?

Вариант задания определяется по таблице 1, а исходные данные для расчета задаются таблицами 32 – 34.


Приложение 1

Значения функций Бесселя

I() 

I0()

I1()

I2()

I3()

I4()

1 0,765 0,440 0,115 – –

3 0,224 0,576 0,353 0,128 –

4 – 0,260 0,339 0,486 0,309 0,132

5 – 0,177 – 0,327 0,046 0,364 0, 391

6 0,150 – 0,276 – 0,243 0,114 0,357

7 0,300 – 0,004 – 0,301 – 0,167 0,157

8 0,171 0,235 – 0,119 – 0,291 – 0,105

9 – 0,09 0,245 0,144 – 0,180 – 0,265

10 – 0,245 0,043 0,254 0,058 – 0,219

11 – 0,171 – 0,176 0,139 0,227 – 0,015

12 0,047 – 0,223 – 0,080 0,195 0,182

13 0,207 – 0,070 – 0,217 0,003 0,219

14 0,171 0,133 – 0,152 – 0,176 0,076

15 – 0,014 0,205 0,041 – 0,194 – 0,119

16 – 0,174 0,090 0,186 – 0,043 – 0,202

17 – 0,169 – 0,097 0,158 0,134 – 0,110

18 – 0,153 – 0,123 – 0,007 0,186 0,069

19 – 0,143 – 0,101 – 0,157 0,072 0,180

20 – 0,008 0,073 – 0,020 – 0,098 0,130


Приложение 2

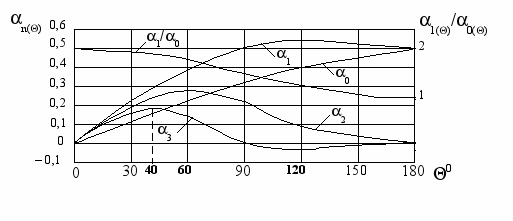

Графики коэффициентов Берга
