ПРИМЕР ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА
Титульный лист см. ПРИЛОЖЕНИЕ А
Санкт-Петербургский государственный технологический институт
(технический университет)
ЗАДАНИЕ
на курсовое проектирование по дисциплине: “Организация ЭВМ и систем”
Студенту: Иванов Серафим Петрович______группы №__967_____________
Форма обучения: заочная______________________________________________________
Факультет: Информатики и управления__________________________________________
Кафедра: Систем автоматизированного проектирования и управления________________
Направление подготовки: 230100 – Информатика и вычислительная техника__________
Уровень подготовки: бакалавр техники и технологии______________________________
Тема: Разработка программ преобразования форматов двоичных данных и сортировок в машинных кодах микро-ЭВМ СМ-1800 с помощью эмулятора на ПК
Исходные данные к работе
1. Лекции по дисциплине “Организация ЭВМ и систем”. Фамилия И.О. лектора_________
2. МикроЭВМ СМ-1800 и её эмулятор на ПК: Методические указания.- СПб.:___________ СПбГТИ(ТУ), 2006.-21с._________________________________________________________
3. Стандартное программное обеспечение. Монитор: Методические указания.- СПб.:_____ СПбГТИ(ТУ), 2006.-23с._________________________________________________________
4. МикроЭВМ СМ-1800. Архитектура, программирование, применение / А.В. Гиглавный, Н.Д. Кобанов, Н.Л. Прохоров, А.Н. Шкамарда. – М.: Финансы и статистика, 1984. – 214с._
5. Цилькер Б.Я., Орлов С.А. Организация ЭВМ и систем: Учебник для вузов. –СПб.:Питер, 2004. -668с.____________________________________________________________________
Перечень подлежащих разработке вопросов, документов
1. Обзор литературы с целью углубленного изучения раздела по индивидуальному заданию
2. Составление реферативной части проекта с использованием оригинальных чисел из индивидуального задания
3. Разработка алгоритма решения задачи
4. Распределение памяти (назначение регистров и ячеек памяти)
5. Написание ассемблерного текста программной реализации алгоритма
6. «Ручная» трансляция ассемблера в машинный код по таблицам
7. Отладка программы на эмуляторе
8. Получение и фиксация результатов на тестовых значениях из Задания
Перечень графического материала
1. Алгоритм (блок-схема) программы преобразования форматов
2. Блок-схемы отдельных процедур (подпрограмм), если таковые имеются
Виды и объемы работы, выполняемые с использованием ЭВМ и САПР
1. Разработка программного продукта в среде эмулятора микроЭВМ СМ-1800
2. Оформление пояснительной записки с помощью Microsoft World, Microsoft Visio
Дата выдачи задания: 01.10.10 Дата представления работы к защите: 01.02.11
Руководитель
курсового проектирования ____ххххххх, 26.01.11_ ______хххххх_________
(подпись, дата) (ФИО)
Задание принял
к исполнению ______ххххххх, 01.10.10 ___Иванов С.П.________
(подпись, дата) (ФИО)
ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ № 28
К курсовому проекту «Организация ЭВМ и систем»
1. Подготовить для аналитической части реферативный материал на тему:
Двоично-десятичное кодирование. Арифметические действия над ДД-кодами. Стандарты кодирования текстов. Примеры арифметики с ДД-кодами привести на основе чисел из таблицы п.2.
2. Задача для разработки алгоритма и программной реализации на Эмуляторе микро-ЭВМ СМ-1800
Пользуясь программой-монитором, занести в память ЭВМ, начиная с адреса 500016, следующий массив из 10 восьмиразрядных констант:
| Адрес16 | Константа16 | Адрес16 | Константа16 |
| 5000 5001 5002 5003 5004 | 8D 57 35 FF 80 | 5005 5006 5007 5008 5009 | 00 F4 9A 07 0A |
Будем рассматривать эти коды как массив однобайтных целых положительных чисел без знака.
Составить программу, которая исходный массив чисел (с адреса 500016) преобразует в массив соответствующих двухбайтных двоично-десятичных кодов с адреса 700016 (700016 – младшая цифра числа, 700116 – старшая цифра и т.д.). Программу располагать в памяти с ячейки 400016.
Содержание
Введение…………………………………………………………………2
1 Аналитическая часть……………………………………………..3
2 Практическая разработка………………………………………….
2.1 Блок- схема алгоритма………………………………………
2.2 Распределение памяти и листинг программа………………
2.3 Результаты тестирования программы………………………
3 Описание средств вычислительной техники……………………..
Выводы…………………………………………………………………….
Список литературы………………………...……………………………..
1 Аналитическая часть
Так как содержание этого раздела записки согласно Заданию повторяется в нескольких вариантах, мы не приводим полный текст реферата на эту тему, а лишь перечень ключевых моментов. Эти моменты обязательно должны быть раскрыты в аналитическом обзоре, чтобы показать глубину знания темы учащимся. Этой же цели служит и требование подменить числовые примеры из литературных источников на числа из Индивидуального задания. Это требование является элементом контроля усвоения материала. Многоточия в приведенном ниже примере реферативного обзора показывают, что авторами образца Записки опущены подробности описания, которые студенты должны будут восстановить!
1.1 Двоично-десятичное кодирование
Двоично-десятичная система счисления получила большое распространение там, где существует необходимость частого использования процедуры десятичного ввода- вывода…
В этой системе счисления все десятичные цифры отдельно кодируются четырьмя двоичными цифрами … Различные варианты ДД-кодировок…
Преобразование двоичных чисел в двоично-десятичные и обратно…
(Собственные примеры!!!)
1.2 Операции двоично-десятичной арифметики
Операции двоично-десятичной арифметики выполняются в два этапа: …
Сложение…
(Примеры!!! Подробно)
Вычитание…
(Примеры!!! Подробно)
1.3 Кодирование текстовых данных
Если каждому символу алфавита сопоставить определенное целое число (например, порядковый номер), то с помощью двоичного кода можно кодировать и текстовую информацию…
Все современные таблицы кодировок происходят от …
Кодировка ASCII приведена в таблице …
Аналогичные системы кодирования текстовых данных были разработаны и в других странах. Так, например, в СССР в этой области действовала система кодирования КОИ-7 (код обмена информацией, семизначный). Однако поддержка производителей оборудования и программ вывела американский код ASCII на уровень международного стандарта, и национальным системам кодирования пришлось «отступить» во вторую, расширенную часть системы кодирования, определяющую значения кодов со 128 по 255. Отсутствие единого стандарта в этой области привело к множественности одновременно действующих кодировок. Только в России можно указать три действующих стандарта кодировки и еще два устаревших.
Все это привело к появлению нового кодового стандарта, так называемого кода КОИ-8…
На базе ГОСТ КОИ-8 сделана koi8-r (кодовая страница 878) — применяется в мире Linux…
Кодировка Microsoft Windows, обозначаемая сокращением CP1251…
Кодировка CP866...
Кодировка Mac…
Кодировка ISO 8859…
Юнико́д, или Унико́д (англ. Unicode) — стандарт кодирования символов, позволяющий представить знаки практически всех письменных языков…
В связи с изобилием систем кодирования текстовых данных, действующих в России, возникает задача межсистемного преобразования данных — это одна из распространенных задач информатики.
2 Практическая разработка

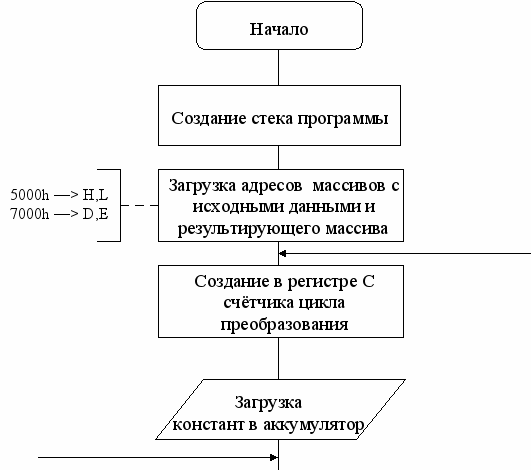

2.1 Блок – схема алгоритма
да
нет
нет
нет
да
да
2.2 Распределение памяти и листинг программы с комментарием
SP – адрес дна стека программы
С – счетчик цикла, также регистр C используется для хранения старшего байта
H,L – текущий адрес элемента исходного массива
D,E – текущий адрес элемента результирующего массива
500016 – адрес начала массива исходных чисел
700016 – адрес начала массива результатов
| Адрес | Данные | Ассемблерный код | Комментарий |
| 4000 | 21 | LXI SP,A000h | Создание стека программы |
| 4001 | 00 | ||
| 4002 | A0 | ||
| 4003 | 21 | LXI H,5000h | Загрузка в H,L адреса, начиная с которого будет считан массив исходных констант |
| 4004 | 00 | ||
| 4005 | 50 | ||
| 4006 | 11 | LXI D,7000h | Загрузка в пару D,E адреса, начиная с которого будет записан массив результатов |
| 4007 | 00 | ||
| 4008 | 70 | ||
| 4009 | 01 | LXI B,000Ah | Создание в регистре С счетчика цикла преобразования |
| 400A | 0A | ||
| 400B | 00 | ||
| 400C | 7E | MOV A,M | Загрузка констант из памяти |
| 400D | C5 | PUSH B | Сохранение в стек счетчика цикла |
| 400E | 0E | MVI C,00h | Обнуление регистра С |
| 400F | 00 | ||
| 4010 | C3 | JMP 402Ah | Переход к подпрограмме, получения старшего байта |
| 4011 | 2A | ||
| 4012 | 40 | ||
| 4013 | CE | ACI 64h | Сложение аккумулятора с 6416 для восстановления значения при лишнем вычитании |
| 4014 | 64 | ||
| 4015 | 47 | MOV B,A | Сохранение аккумулятора в регистре В |
| 4016 | 3E | MVI A,00h | Обнуление аккумулятора |
| 4017 | 00 | ||
| 4018 | C3 | JMP 4033h | Переход к подпрограмме, получения младшего байта |
| 4019 | 33 | ||
| 401A | 40 | ||
| 401B | 12 | STAX D | Сохранение младшего байта двоично-десятичного числа в памяти |
| 401C | 79 | MOV A,C | Загрузка в аккумулятор из регистра С старшего байта двоично-десятичного кода |
| 401D | 13 | INX D | Переход к следующему адресу записи |
| 401E | 12 | STAX D | Сохранение старшего байта двоично-десятичного числа |
| 401F | 13 | INX D | Переход к следующему адресу записи |
| 4020 | C1 | POP B | Восстановление из стека счетчика цикла |
| 4021 | OD | DCR C | Отрицательное приращение регистра С |
| 4022 | CA | JZ 403Dh | Если счетчик достиг нуля, то программа завершена |
| 4023 | 3D | ||
| 4024 | 40 | ||
| 4025 | 4F | MOV C,A | Иначе аккумулятор копируем в регистр С |
| 4026 | 23 | INX H | Переход к следующему адресу записи |
| 4027 | C3 | JMP 400Ch | Возврат к началу подпрограммы |
| 4028 | 0C | ||
| 4029 | 40 | ||
| 402A | D6 | SUI 64h | Вычитание из аккумулятора 6416, для получения старшего байта |
| 402B | 64 | ||
| 402C | DA | JC 4013h | Если число станет меньше 6416, то возвращаемся к основной процедуре |
| 402D | 13 | ||
| 402E | 40 | ||
| 402F | 0C | INR C | Положительное приращение регистра С |
| 4030 | C3 | JMP 402Ah | Возврат к началу подпрограммы для получения старшего байта |
| 4031 | 2A | ||
| 4032 | 40 | ||
| 4033 | 05 | DCR B | Отрицательное приращение регистра В, для получения младшего числа |
| 4034 | CA | JZ 401Bh | Если Z=0, весь остаток исходных констант записывается в аккумулятор; если Z=1, то возврат по адресу 4018 |
| 4035 | 1B | ||
| 4036 | 40 | ||
| 4037 | C6 | ADI 01 | Увеличение аккумулятора на 1 |
| 4038 | 01 | ||
| 4039 | 27 | DAA | Двоично-десятичная коррекция аккумулятора |
| 403A | C3 | JMP 4033h | Возврат к началу подпрограммы |
| 403B | 33 | ||
| 403C | 40 | ||
| 403D | C3 | JMP 40h | Выход из программы в монитор |
| 403E | 40 | ||
| 403F | 00 |
2.3 Результаты тестирования программы
При запуске программы, на экране Монитора выводятся следующие данные
По адресу 5000 лежит массив исходных данных:
| Адрес | Константа16 |
| 5000 | 8D |
| 5001 | 57 |
| 5002 | 35 |
| 5003 | FF |
| 5004 | 80 |
| 5005 | 00 |
| 5006 | F4 |
| 5007 | 9A |
| 5008 | 07 |
| 5009 | 0A |
По адресу 7000 лежит массив результатов
| Адрес | Константа16 |
| 7000 | 41 01 |
| 7002 | 87 00 |
| 7004 | 53 00 |
| 7006 | 55 02 |
| 7008 | 28 01 |
| 700А | 00 00 |
| 700С | 44 02 |
| 700Е | 54 01 |
| 7010 | 07 00 |
| 7012 | 10 00 |
Таким образом, исходному массиву соответствует:
| Константа | Результат10 |
| 8D | 141 |
| 57 | 87 |
| 35 | 53 |
| FF | 255 |
| 80 | 128 |
| 00 | 00 |
| F4 | 244 |
| 9A | 154 |
| 07 | 07 |
| 0A | 10 |
Для того чтобы быстро проверить результат можно воспользоваться формулой:
an-1 qn-1 + an-2 qn-2 + ... + a1 q1 + a0 q0 + a-1 q-1 + ... + a-m q-m,
где ai — цифры системы счисления; n и m — число целых и дробных разрядов, соответственно.q основание системы счисления, в данном случае q =16
Например: 8*161+D*160=8*16+13=128+13=141
Следовательно, программа работает верно.
3 Описание использованных при проектировании средств вычислительной техники
При разработке программы был использован персональный компьютер со следующими техническими характеристиками:
Процессор: Intel Core2 Quad Q6600 2.4 GHz.
Оперативной памяти 256Мб
Видеокарта: Radeon HD 3850, 1024 Мб видеопамяти;
Жесткий диск: 500 GB;
Клавиатура, "мышь".
Стандартное программное обеспечение:
Microsoft Windows XP, Microsoft Office 2003
Практическая разработка данного курсового проекта выполнялась на эмуляторе микроЭВМ СМ–1800 v3.01.
Выводы
Курсовой проект выполнен полностью в соответствии с Заданием. (Далее следуют особые отметки о возможных вариантах решения и возможных усовершенствований алгоритма.)
Список литературы
- МикроЭВМ СМ-1800. Архитектура, программирование, применение / А.В. Гиглавный, Н.Д. Кобанов, Н.Л. Прохоров, А.Н. Шкамарда. – М.: Финансы и статистика, 1984.
- Гиляров, В.Н. МикроЭВМ СМ-1800 и ее эмулятор на ПК: Методические указания к лабораторной работе / В.Н. Гиляров. - СПб.: СПбГТИ(ТУ), 2006.
- Гиляров В.Н. Видеотерминал и клавиатура микроЭВМ: Методические указания к лабораторной работе / В.Н. Гиляров. - СПб.: СПбГТИ(ТУ), 2006.
СПИСОК ЛИТЕРАТУРЫ
- Гиляров В.Н. Организация ЭВМ и систем [Текст]: учебное пособие для студентов заочной формы обучения. – СПб.: СПбГТИ(ТУ), 2009. - 84с.
- Цилькер Б.Я., Орлов С.А. Организация ЭВМ и систем: Учебник для вузов. –СПб.:Питер, 2004. -668с.
- Универсальные машины семейства СМ-1800 /Кабанов Н.Д. и др./ Под ред. Преснухина Л.Н., М.: Высш. шк., 1988 – 158с.
- МикроЭВМ СМ-1800. Архитектура, программирование, применение / А.В. Гиглавный, Н.Д. Кобанов, Н.Л. Прохоров, А.Н. Шкамарда. – М.: Финансы и статистика, 1984. – 214с.
- Гиляров В.Н. МикроЭВМ СМ-1800 и ее эмулятор на ПК: Методические указания к лабораторной работе / В.Н. Гиляров. - СПб.: СПбГТИ(ТУ), 2006. – 22с.
- Гиляров В.Н. Видеотерминал и клавиатура микроЭВМ: Методические указания к лабораторной работе / В.Н. Гиляров. - СПб.: СПбГТИ(ТУ), 2006. – 20с.
- Гиляров В.Н. Стандартное программное обеспечение. Монитор: Методические указания к лабораторной работе / В.Н. Гиляров. - СПб.: СПбГТИ(ТУ), 2006. – 22с.
ПРИЛОЖЕНИЕ А
(обязательное)
Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Санкт-Петербургский государственный технологический институт
(технический университет)»
Кафедра систем автоматизированного проектирования и управления
Направление подготовки: 230100 – Информатика и вычислительная техника
Уровень подготовки: бакалавр техники и технологии
Учебная дисциплина: Организация ЭВМ и систем
Курс: Х
Группа: ХХХ
Пояснительная записка к курсовому проекту на тему:
«Разработка программ преобразования форматов двоичных данных и сортировок в машинных кодах микро-ЭВМ СМ-1800 с помощью эмулятора на ПК»
Вариант № Х
Студент(ка) _______________ Фамилия И.О.
Руководитель _______________ Фамилия И.О.
Рекомендуемая оценка _______________
Санкт-Петербург
2011
ПРИЛОЖЕНИЕ Б
(обязательное)
Санкт-Петербургский государственный технологический институт
(технический университет)
ЗАДАНИЕ
на курсовое проектирование по дисциплине: “Организация ЭВМ и систем”
Студенту: Фамилия Имя Отчество (полностью)______группы №____________________
Форма обучения: заочная______________________________________________________
Факультет: Информатики и управления__________________________________________
Кафедра: Систем автоматизированного проектирования и управления________________
Направление подготовки: 230100 – Информатика и вычислительная техника__________
Уровень подготовки: бакалавр техники и технологии______________________________
