Критерії кваліфікаційної атестації випускників

Професія – лицювальник-плиточник

Кваліфікація – 3 розряд

Бали	Вміє
1	Учень здатний виконувати прості завдання: з окремих елементів лицювально-плиткових робіт під прямим керівництвом у структурованому середовищі. Без присвоєння кваліфікації
2	Учень здатний виконувати прості завдання з підготовки поверхні, підготовці та приготуванні розчинів та мастик, організації робочого місця, плануванні виробничих дій під прямим керівництвом у структурованому середовищі. Без присвоєння кваліфікації
3	Учень здатний виконувати прості завдання з підготовчих робіт, організації робочого місця, під прямим керівництвом у структурованому середовищі. Без присвоєння кваліфікації
4	Учень має обмежений обсяг навичок і більш широкі компетенції, які є в основному конкретними і загальними за характером з технологічного процесу підготовки поверхні, сортування плитки, організації робочого місця Застосовує навички під керівництвом у контрольованому середовищі. Несе часткову відповідальність за своє навчання. Кваліфікація присвоюється, але потребує подальшого удосконалення через досвід роботи або навчання .
5	Учень має обмежений обсяг навичок і більш широкі компетенції, які є в основному конкретними і загальними за характером з підготовчих робіт під лицювання, організації робочого місця. Несе часткову відповідальність за своє навчання. Кваліфікація присвоюється, але потребує подальшого удосконалення через досвід роботи або навчання
6	Учень (слухач) має обмежений обсяг навичок і більш широкі компетенції, які є в основному конкретними і загальними за характером з організації робочого місця плиточника-лицювальника, підбору необхідних інструментів, приладів, матеріалів, підготовки поверхонь, сортування плиток, приготування розчинів. Несе часткову відповідальність за своє навчання. Кваліфікація присвоюється, але потребує подальшого удосконалення через досвід роботи або навчання
7	Учень має широкі загальні та конкретні практичні знання з основних прийомів і технологічних операцій, що необхідні для даної підготовчої роботи під лицювальні роботи, організації робочого місця, підбирання інструментів, приладів, матеріалів. Визначається здатністю виконувати завдання під керівництвом. Відповідає за своє власне навчання і має обмежений досвід практики у конкретному аспекті роботи
8	Учень має широкі загальні та конкретні практичні знання з прийомів і технологічних операцій, що необхідні для даної плиткової чи лицювальної роботи. Визначається здатністю виконувати завдання під керівництвом. Відповідає за своє власне навчання і має обмежений досвід практики у конкретному аспекті роботи
9	Учень має широкі загальні та конкретні практичні знання лицювальника-плиточника. Визначається здатністю виконувати завдання під керівництвом. Відповідає за своє власне навчання і має обмежений досвід практики у конкретному аспекті роботи
10	Учень має значні конкретні практичні навички з прийомів і технологічних операцій, що необхідні для виконання даної підготовчої роботи в межах навчальної програми та встановлених норм часу, виконання лицювання поверхонь і настилання підлог плитками у відповідності до вимог технічної та конструкторсько-технологічної документації. Визначається здатністю застосовувати спеціальні навички і вирішувати проблеми самостійно. Здатен до самокерування при роботі
11	Учень має значні конкретні практичні навички з технологічних операцій при підготовці поверхонь під лицювання та настилання підлоги плитками, сортування плитки, приготування розчинів вручну в межах навчальної програми та встановлених норм часу, з використанням вибраного ним інструменту, пристрою, що дозволяє підвищити продуктивність праці та знизити трудові затрати. Визначається здатністю застосовувати спеціальні навички і вирішувати проблеми самостійно. Здатен до самокерування при роботі
12	Учень має значні конкретні практичні навички з лицювальних робіт в межах навчальної програми. Здатен до самокерування при навчанні і має практичний досвід у роботі як простій, так і складній.

Пошкоджені стяжки і нерівності глибиною більше 15 мм заробляють цементно-піщаним розчином 1:3.

Основи із цементно-піщаної стяжки повинні бути без тріщин, мати вологість не більше 5%.

ТЕХНОЛОГІЯ ВИКОНАННЯ РОБІТ

Розбивка покриття підлоги – виміри, які оприділюють форму площі підлоги. Місцеположення і розміри її основних елементів. В приміщенні, де роблять розбивку покриття підлоги, основу очищають від сміття, вивіряють рівність і горизонтальність поверхні, наносять на стіну і закріпляють відмітку рівня чистої підлоги.

Форму підлоги перевіряють шнуром, натягнутим із протилежних кутів приміщення, по його діагоналях. Однаковий розмір діагоналей свідчить про наявність прямих кутів в приміщенні і рівній довжині протилежних сторін. В таких приміщеннях розбивка покриття підлоги зводиться до розмітки фриза і установлення маяків по заданій відмітці чистої підлоги. В приміщеннях з різним розміром протилежних сторін, тобто з непрямими кутами, головний фон і фриз в покритті підлоги укладають прямокутними, щоб цей дефект зробити менш замітним.

Розбивку покриття підлоги з неоднаковими розмірами протилежних сторін починають з визначеного місцерозташування осі, яка проходить через середину двох коротких протилежних сторін.

Розбивку підлоги в приміщеннях виконують з розрахунком розмірів плитки й даного малюка покриття. Найбільш поширеним і простим рахується малюнок з пристінними, фризовими рядами і фоном. Фриз і фон викладають цілими плитками, а в пристінній частині, разом з цілими, використовують і перерублені пополовині плитки.

Закінчивши розбивку покриття і встановивши реперний і фризовий маяки, натягують шнур, який фіксує висоту фризового ряду.

Настилання підлоги починають з фризового ряду. Плитки фризового ряду по натягнутому шнурі розкладають “насухо” і оприділюють місце розташування проміжкових маяків, яких встановлюють через 20-25 плиток. Проміжкові маяки намічають за допомогою рейки Болотіна. Уклавши проміжкові маяки за контуром фризу, починають викладання плиток фризового ряду на розчині.

Одночасно з фризовим рядом викладають поперечні маячні смуги через кожні 20-25 плиток.

Закінчивши викладання фриза й поперечних смуг, приступають до настилання головного фону. Роботу проводять окремими смугами-захватками.

При виборі направлення захваток враховують, що шви плиток, які викладені вздовж шнура, є більш рівними, ніж поперечні. Ширину захваток в 3-6 плиток намічають рейкою Болотіна.

При поперечному місцезнаходженні захваток, роботу починають від стіни, протилежної виходу з приміщення.

Така послідовність роботи на захватках виключає ходіння по свіже викладеній плитці, що підвищує якість покриття.

Розчин на місце викладення плитки подають лопатою і розрівнюють по поверхні основи граблями. Розрівнену розчинну суміш загладжують дерев’яним правилом до появлення цементного молока.

Перед викладанням плитки на розчин її сторону зволожують, забираючи пил і різні забруднення.

Плитку викладають до початку захвату розчину, тобто протягом 6-7 год. від початку його виготовлення.

Плитку розміщують впоперек підготовленої смуги розчину по 3-6 шт. Для контролю прямолінійності швів користуються кутником. Плитку вирівнюють за допомогою рівня і кладуть постукуванням ручки молотка або ударами молотка по дерев’яному бруку, укладеному на поверхні плитки. Плитку, що втопилася знімають, добавляють під неї розчин і викладають знову, вирівнюючи з поверхнею підлоги. Правильність викладання плитки систематично контролюють правилом. Ширина швів не повинна перевищувати, мм: 2 – при розмірі плитки до 200 мм і 3 – при розмірах більше 200 мм.

Повздовжні і поперечні шви повинні бути заповнені розчином тільки наполовину глибини. Через 24-48 год. їх заповнюють цементним розчином 1:1. Приготовлену суміш розрівнюють дерев’яним гребком по поверхні покриття, заповнюючи шви.

ОРГАНІЗАЦІЯ ПРАЦІ ПРИ ВИКОНАННІ РОБІТ

Підлоги із керамічної плитки виконує бригада облицювальників-плиточників.

Поштучне настилання плитки в покритті підлоги виконує бригада із п’яти чоловік.

Двоє облицювальників-плиточників 2-го розряду зайняті на додаткових операціях. Один з них сортує, викладає її в контейнери і підносить до місця роботи. Другий приготовляє розчин в розчинозмішувачі, підвозить готову суміш до місця настилання.

Третій облицювальник 3-го розряду розрівнює розчинну суміш правилом по рівню маяків, очищає і зволожує основу, встановлює маячні рейки.

Інші члени бригади – двоє облицювальників–плиточників 4-го розряду – ведуть розбивку покриття підлоги, викладають плитку на підготовлений розчинний прошарок.

За півгодини до кінця зміни троє облицювальників-плиточників 2-го і 3-го розрядів закінчують підготовчі роботи і переходять на заготовку плитки для слідуючої зміни, очистку основи, прибирання робочого місця.

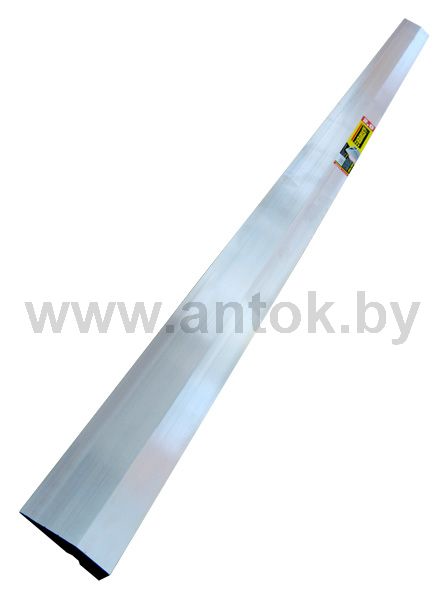

рейка – правило

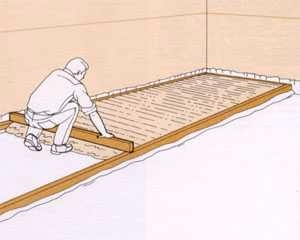

Разравнивайте бетон рейкой-правилом сечением 100.

Киянка дерев`яна колообразна, D=70мм

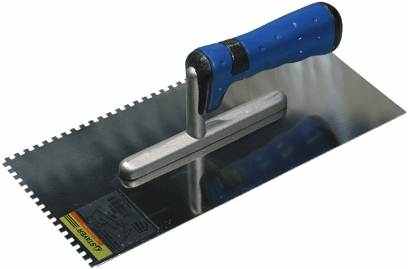

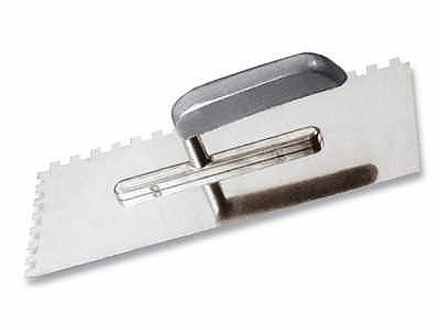

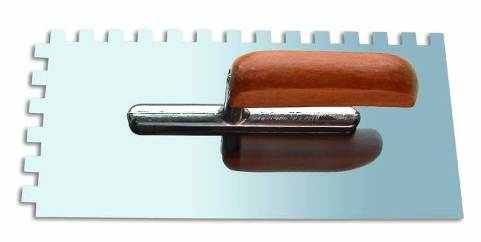

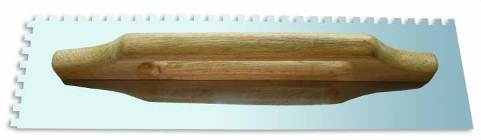

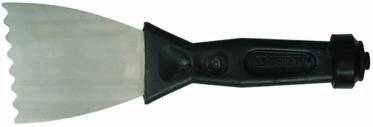

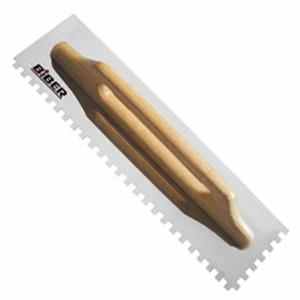

Виготовляються з металу товщиною 2,5 мм. Максимальна ширина захвату - 60.

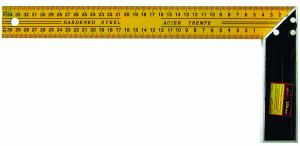

Призначений для розмітки і перевірки прямих кутів, а також взаємної.

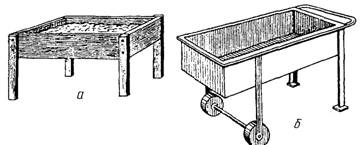

Рис. 8. Ящики для приготування розчинів:

а — дерев'яний: б — металевий

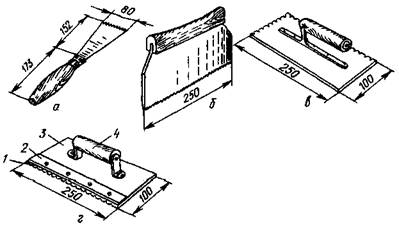

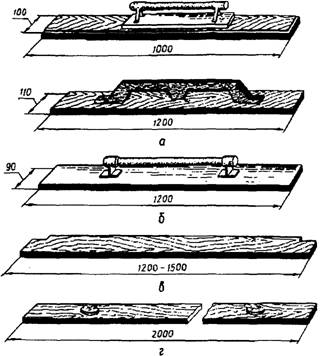

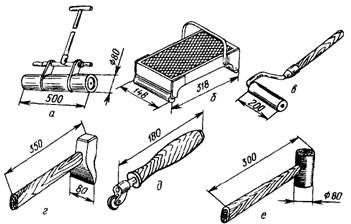

Рис. 3. Інструменти для розрівнювання й обробки, нанесеного на поверхню, штукатурного шару:

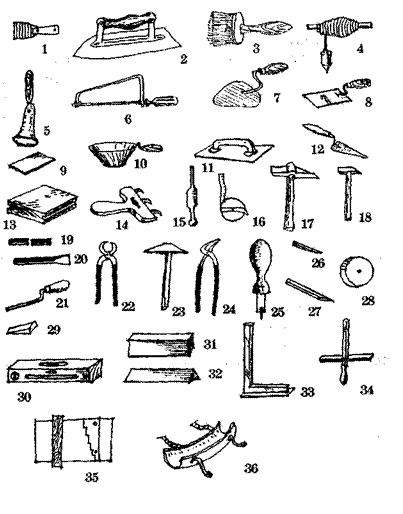

Для работы вам понадобится следующий набор ручного инструмента :

1 - шпатель стальной, 2 — гладилка для выравнивания на широких захватах, 3 — кисть для промывки облицовываемой поверхности, 4 — отвес, 5 — резиновый присос для удержания плитки, 6 — ножовка для резки полистирольных плиток, 7 - лопатка обыкновенная, 8 — лопатка прямоугольная для подготовки прослойки при настилке полов, 9 - резиновый шпатель для заполнения швов раствором или мастикой, 10 — ковш штукатурный для наброски раствора на вертикальные поверхности, 11 - хлопушка для осаживания плиток в покрытии пола, 12 — отрезов-ка, 13 — брусок для осаживания плиток на стене, 14 - царапка для нарезки поверхности основания, 15 — ареометр, 16 — рулетка 2 м, 17 — молоток 600 гр, 18 — молоток плиточный, 19 — шлямбур для пробивки отверстий в стене, 20 - скарпель для насечки поверхности под облицовку, 21 — пазовый уплотнитель для заравнивания раствора в швах облицовки, 22 - клещи, 23 - двустороння кирка для пробивки отверстий в плитке, 24 — клещи для расширения отверстий в плитке, 25 - стальной резец с наконечником из твердого сплава, 26, 27 — стальные штыри, 28,

31, 32 - карборундовые четырехгранный и трехгранный бруски и круг, 29 - дубовый клинышек длиной 5 см, 30 - уровень, 33 - стальной угольник, 34, 35 — шаблоны для разборки плиток по размерам, 36 — наколенник плиточника.

Рис. 1. Набор ручного инструмента плиточника.

Урок 51. Советы по проведению мозаичных работ

Хочу Вас сразу предупредить, что для проведения мозаичных работ нужен мастер, имеющий опыт и, что немаловажно, весь необходимый инструмент. Плиточники со стажем здесь могут оказаться бесполезными. Найдя таких мастеров обязательно удостоверьтесь в наличии у них всего необходимого инструмента, а самое главное, непременно посмотрите их работы "вживую"!

Обязательным условием качества является, прежде всего, подготовка поверхности под мозаичную укладку. Необходимо провести тщательную гидроизоляцию, вывести идеальную плоскость, выдержать одинаковое расстояние между мозаичными картами, так, чтобы это расстояние было идентичным расстоянию между отдельными тессерами на карте.

Для укладки мозаики используются специальные клеи - обязательно белого цвета, а, также, затирка и соответственно инструменты. Следует отметить, что в производстве стеклянной мозаики наиболее распространена дешевая "бумажная" технология. Ее самый большой недостаток - это "невидимость" лицевой стороны при укладке модулей. Существует и сеточная технология, когда тессеры клеятся на сетку. Если сравнивать эти две технологии, то при укладке модуля на бумаге улучшается процесс схватывания с поверхностью и при монтаже криволинейных участков удается избежать "разбежки" швов. Этих достоинств лишена мозаика на сетке.

Каменную, металлическую мозаику и смальту в связи с большим весом всегда крепят на сетку из ПВХ или плотного картона. Металл и смальту крепят только на ПВХ. Традиционный размер мозаичных карт 30х30 см, при этом допустимая ширина шва не более 2 мм - это наиболее удобный размер для глаз и в плане эстетики.

Теперь поговорим собственно об укладке мозаики. Перед началом укладки мастер всегда читает инструкцию производителя. Еще раз повторю, что поверхность должна быть гидрофобна, гладкая, прочная, сухая, отвесна по уровню, желательно белого фона. Температура в помещении должна быть выдержана в диапазоне от +5° до +30°С.

Перед укладкой необходимо расчертить облицовываемую поверхность на квадраты, соответствующие по размерам мозаичным модулям. Для более точного соблюдения всех размеров, мастера рекомендуют разложить на полу три мозаичных модуля так, чтобы размеры между ними совпадали с размерами между тессерами (кусочками) мозаики на самом модуле.

Затем этот размер, состоящий из трех модулей необходимо перенести на стенку по горизонтали и по вертикали, естественно все должно быть расчерчено по уровню и отвесу! При этом на стене получится квадрат из девяти мозаичных модулей. Некоторые мастера используют квадрат из четырех модулей - это не суть важно. Главное соблюсти точную геометрию, чтобы все швы были одинаковыми, тогда поверхность будет выглядеть как единый мозаичный ковер.

В случае со стеклянной мозаикой всегда необходимо применять специальный белый клей. Консистенция клея должна быть оптимальной для того, чтобы удержать мозаичный модуль на вертикальной поверхности - консистенция густой деревенской сметаны. Используя специальный шпатель с размером зубьев от 3 до 3,5 мм, плоской его поверхностью нанести клей на участок стены не превышающий площадь девяти модулей, можно охватить меньшую площадь. После этого необходимо зубчатой стороной шпателя разровнять или, как говорят мастера "причесать" клей.

Если Вы используете "бумажную" технологию, то модули клеятся непосредственно мозаикой , а бумага обращена к Вам. Рекомендуется прижимать бумагу специальным резиновым шпателем и только в одном направлении. Лично я применяю обычный резиновый валик для клейки обоев - очень удобно. После последовательной укладки девяти модулей, необходимо вернуться к первым и намочить их влажной губкой так, чтобы бумажная подложка легко отошла сама.

Для того, чтобы подложка снималась достаточно легко рекомендуется браться за угол и снимать по диагонали. Затем надо небольшим металлическим шпателем подкорректировать швы между модулями и отдельными тессерами, добиваясь монолитной картины мозаичного покрытия. Также обращаю Ваше внимание на то, что остатки клея необходимо удалять до того, как он схватиться, тем более если затирка будет не белого цвета.

Если Вы используете для укладки мозаику на сетке, то здесь особенных различий от вышеперечисленного способа нет, кроме тог, что эта мозаика клеится сеткой к клею а лицевой, чистой стороной, естественно, к Вам. Всегда обращайте внимание на то, что швы между модулями должны быть идентичны швам между отдельными тессерами.

Перед затиркой необходимо прочитать инструкцию производителя по рекомендациям по затирочным смесям, применяемым к данной мозаике. Тщательно очистите все швы от излишков клея. Кроме обильно смоченной губки, я применяю еще и щетку с щетиной средней жесткости, для более качественной очистки мозаики. Напоминаю, что все очищающие действия необходимо проводить до полного высыхания клея. К затирке следует приступать после 24 часов. Наносить затирку рекомендую резиновым шпателем на площадь не более 1,5 - 2 кв. м. за раз в вертикальном и горизонтальном направлениях. Излишки затирки следует удалять, направляя шпатель по диагонали. После 10-15 минут, когда затирочная смесь слегка подвялиться влажной губкой двигаясь по диагонали, пройдитесь по всей площади затирки, тщательно удаляя все излишки. При необходимости применяйте специальный кислотный очиститель не забывая смывать его большим количеством воды.

При резке мозаичных тессеров используется специальный инструмент - это кусачки, обыкновенные ножницы для нарезания отдельных полос на сетке или бумаге, а также отрезная машинка с алмазным диском диаметром 10 см с непрерывным венцом. На модуле отмечаются фломастером отрезы, которые необходимо сделать и мозаика режется в несколько проходов, чтобы не допустить раскалывания отдельных тессеров. Также применяют специальный отрезной станок при ручной укладке отдельных кусочков - но это применимо скорее к смальте и камню.

Следует сказать несколько слов по уходу за мозаикой. Рекомендуется использовать нейтральные моющие средства, рекомендуемые производителями. Для сильных загрязнений используйте моющие средства с небольшим содержанием кислоты, не забывая в последующем обильно смывать водой подвергшееся обработке место. Так, как стеклянная мозаика в основном применяется при облицовке влажных помещений и бассейнов нелишне сказать несколько слов об особенностях укладки мозаики в бассейнах. Все, как говорится, тоже самое - это касается техники. Но перед укладкой обратите особое внимание на гидроизоляцию чаши - она не должна иметь даже малейших протечек. Для этого бассейн подвергают статической нагрузке, т. е. в течение нескольких суток держат наполненным водой. Если место для бассейна находится на открытом воздухе - оно должно быть защищено от дождя и прямых солнечных лучей. Необходимо не допустить скапливания воды на облицованных поверхностях в течение 25 суток после укладки. Также необходимо соблюдать температурный режим от +5° до +30°С в течение 12 дней с начала укладки. Лучше всего в бассейнах применять мозаику на бумаге для более прочной герметичности применяемых клеев. В случае с золотой мозаикой - то лучше всего подойдет вариант волнистая мозаика для полов. Для хорошей схватываемости клея с поверхностью чаши эту чашу рекомендуется очистить шлифовальным кругом или железными щетками с добавлением 5% гранулированной соды и последующего ополаскивания. Шлифовальным инструментом необходимо добиться идеально ровной поверхности, которую следует покрыть антикорром. Также следует сгладить все углы и кромки радиусом до 50 мм - если мозаика на сетке и до 30 мм - если на бумаге. При выборе клея следуйте советам производителей. Используйте только специальные клеи для бассейнов, не обращая внимание на цену - помните, что скупой платит дважды. Сухая выдержка бассейна должна составлять не менее 20-25 суток. Затем можн
