МОУ Томинская СОШ
Урок
Черчения
9 класс
Бородина Татьяна Борисовна
Учитель черчения
МОУ Томинская СОШ
2007-2008 учебный год
Конспект урока
Предмет | Черчение, 9класс. |
Место занятия в структуре образовательного процесса | Технология раздел «Черчение». |
Тема урока по учебно- тематическому плану | Сборочные соединения. |
Номер урока по теме | |
Форма организации урока | Урок усвоения новых знаний с использованием программы презентации. |
Цель урока | Познакомить учащихся с различными типами соединений деталей; с подробным рассмотрением неразъёмных соединений- сварное, клёпанное ,паяные и клеёные. Развивать познавательный интерес, формирования умения определять виды соединений по наглядному чертежу. |
Задачи | Развивать внимание на формирование у учащихся абстрактного мышления и интереса к изучению новых способов изображения. Учить пользоваться электронными носителями информации. |
Ожидаемые результаты | ЗУНы |
Оборудование | Компьютерный класс. Программа «Черчение 7-8 класс» |
Этапы урока и их длительность( мин) | 1.Организационный момент ( 2мин) 2. Проверка домашнего задания(3мин) 3.Проверка знаний( 5мин) 4.Переход к теме урока(5мин) 5.Изучение новой темы(25мин) 6.Проверка знаний учащихся поданной теме(3мин) 7.Подведение итогов урока(1мин) 8.Домашнее задание(1мин) |
Ход урока
1.Организационная часть
Вот звонок звенит с утра,
И черчение начинать пора.
Парты ждут давно детей,
Рассаживайтесь поскорей!
Просмотр готовности к уроку. Проверка отсутствующих.

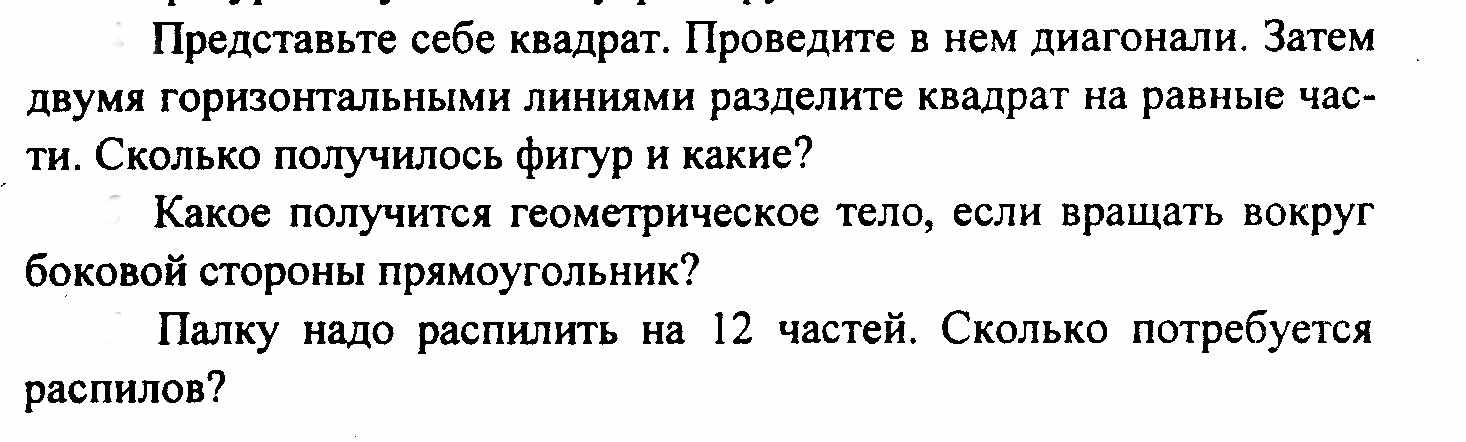

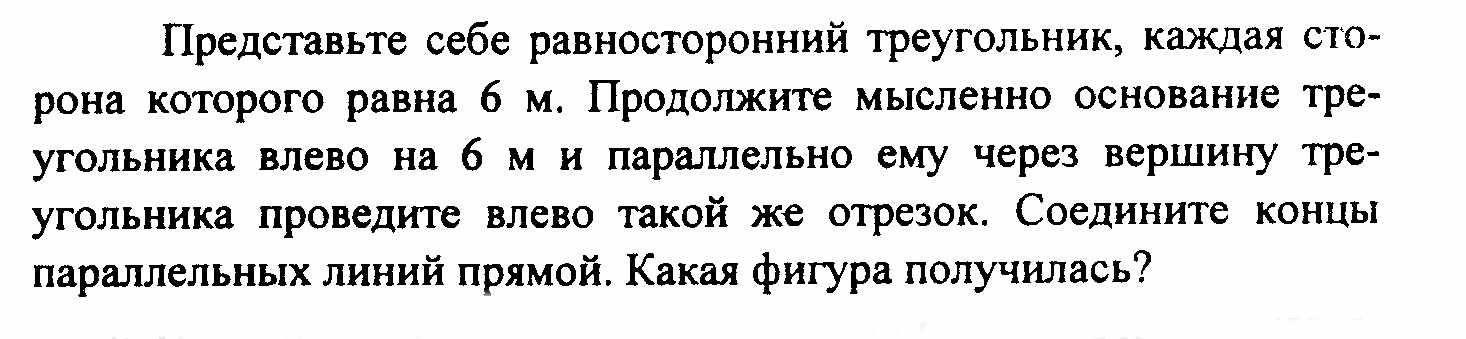

ТЕСТ « Анализ воссоздающего пространственного воображения» .Слайд-(1)
Ответы устно.
Проверка домашнего задания:1.Дочертить изображение на чертеже.
2.Разделить окружности на равные части.
3.Работа у доски
4.Определение сечения. ( Сечение –это изображение фигуры, полученной при мысленном рассечении предмета плоскостью. В сечении показывается только то что попало в секущуюся плоскость).
5.Назначение сечений.
2.Вступительная беседа о соединениях деталей. Слайд (2)
Учитель. Свой урок я начну с одного поучительного случая. Послушайте, ребята, и подумайте, какой вывод необходимо сделать.
Это произошло в большом торгово-промышленном городе Балтиморе в США. Стояло жаркое, засушливое лето. Пожар вспыхнул внезапно, сразу в нескольких местах. Пламя с поразительной быстротой охватило город со всех сторон. Но еще быстрее отовсюду, под перезвон колоколов и вой сирен, к очагам пожаров помчались машины с пожарными командами. Казалось, все делалось вовремя. Пожарные команды, обгоняя пламя, прибыли к месту, быстро разворачивали шланги.
Но вода оказалась далеко от воспламенившихся зданий. Тогда люди попытались соединить между собой пожарные рукава. И тут выяснилось, что это невозможно сделать, так как гайки, с помощью которых соединяются рукава, разные. Их начали подбирать, пытаясь заменить и подогнать друг к другу. Уходило драгоценное время.
И тут пламя обогнало пожарных. Город, насчитывающий более 1 500 000 жителей, сгорел дотла. Случилось это в 1927 году.
Это был один из самых трагических уроков, преподанных людям стихией и технической непредусмотрительностью.
После прослушивания рассказа учащиеся делают вывод.
Обобщение учителя. Таких примеров можно привести немало. Жизнь заставила инженеров сделать единственно верный вывод: спасение в том, чтобы все детали и сборочные единицы всех машин, механизмов, всего оборудования были взаимозаменяемы, то есть необходима стандартизация.
Стандарт - слово английское и в переводе означает «образец». Образец в том смысле, какой мы вкладываем в понятие «такой же», «одинаковый».
Электрические лампочки ввертываются в патроны, штепсельные вилки входят в гнезда розеток и т. п.
С необходимостью взаимной замены одинаковых предметов в быту и на производстве встречаются довольно часто. Пренебрежение этим правилом внесло бы в нашу жизнь немало сложностей. На это обратил внимание Владимир Маяковский в стихотворении «Нормализованная гайка»:
Подходи, рабочий!
Обсудим, дай-ка,
что это за вещь такая - гайка?
Что гайка?
Ерунда! Малость!
А попробуй-ка
Езжай, ежели сломалась.
Без этой вещи,
без гайки той -
ни взад, ни вперед.
Становись и стой!
Наконец отыскали гайку эту...
Прилаживают... Никакой возможности нету!..
Эта мала,
та велика, -
словом,
не приладишь ее никак.
И пошли пешком,
как гуляки праздные.
Отчего?
Оттого, что гайки разные.
А если гайки одинаковые в весть,
сломалась -
новая сейчас же есть.
И нечего долго раздумывать тут:
бери любую -
хоть эту, хоть ту!
И не только в гайке наше счастье.
Надо
всем машинам
одинаковые части...
3.Изучение новой темы. Слайд (3)
Чертежи, содержащие изображения изделия, состоящих из нескольких деталей, и данных для их сборки и контроля, называются сборочными.
(Слайд4,)
В изделиях (станках и механизмах) детали образуют различные соединения. Сегодня мы рассмотрим виды соединений, многократно встречающихся в механизмах различных машин. Такие соединения называются типовыми. Вы постоянно сталкиваетесь с такими соединениями, и мы рассмотрим их общие черты и различия. Частое применение ведет к тому, что различные типы деталей сведены к определенному числу образцов - стандартов. Это дает возможность их взаимозаменяемости. Например : сломалось автомашина, пришли в негодность несколько винтиков, гаек, беда невелика ,эти детали стандартизованы,их можно купить в магазине. Слайд (5)
Разъемные и неразъемные соединения

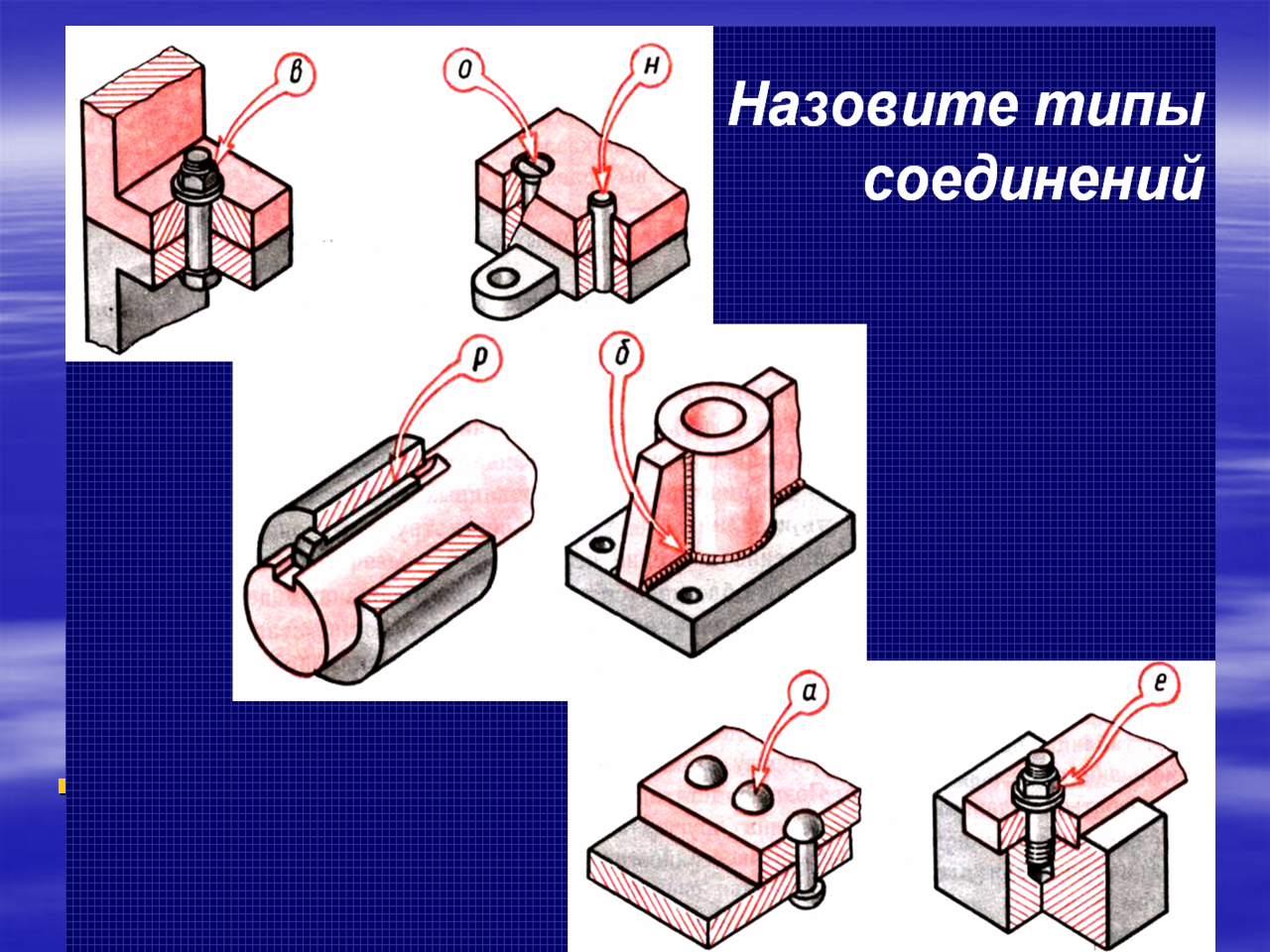

Откройте учебники на странице 161, рис 209 перед вами различные соединения, читаем в технике ,применяют следующие основные соединения деталей. Запишем в тетради в 2 столбика разёьмные ,а в другой неразъёмные. Если вы правильно определите ,то из букв получится слово «верно». Слайд (6)

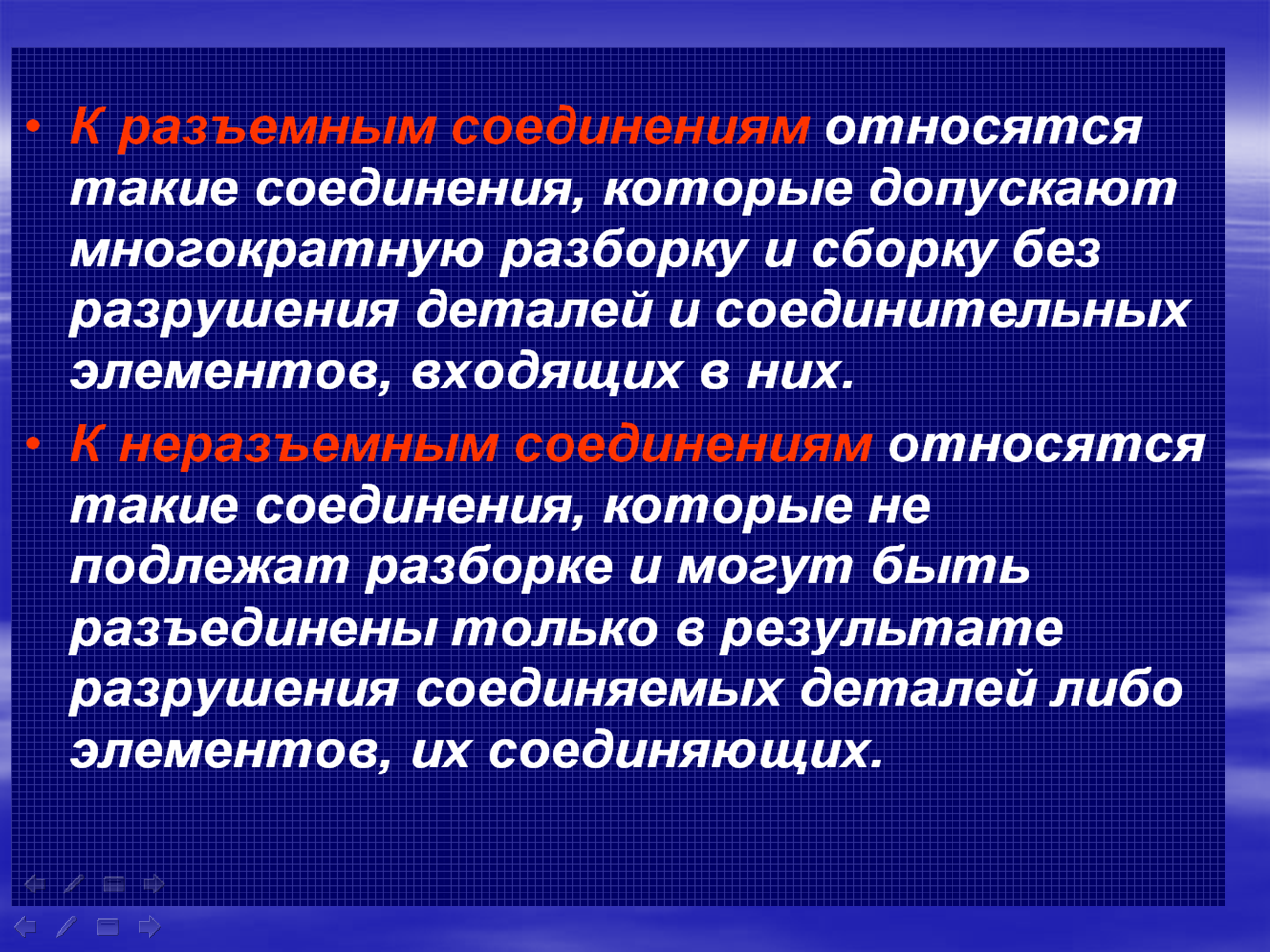

К разъёмным соединением относятся такие соединения, которые можно разобрать, не нарушая деталей, их составляющих.
Неразъёмные соединения нельзя разобрать без нарушения деталей. Слайд (7).
Сегодня наш урок мы решили ещё связать с выбором профессии, так 9 класс это время когда мы уже начинаем задумываться, над тем куда пойти учиться. По окончанию нашего факультатива, все учащиеся выполняют рефераты на тему « Моя будущая профессия». И вот Вова Харёв уже написал реферат, а почему он решил с вами поделиться своим выбором, сейчас вы узнаете. Тема реферата « Электросварщик». Слайд (8)

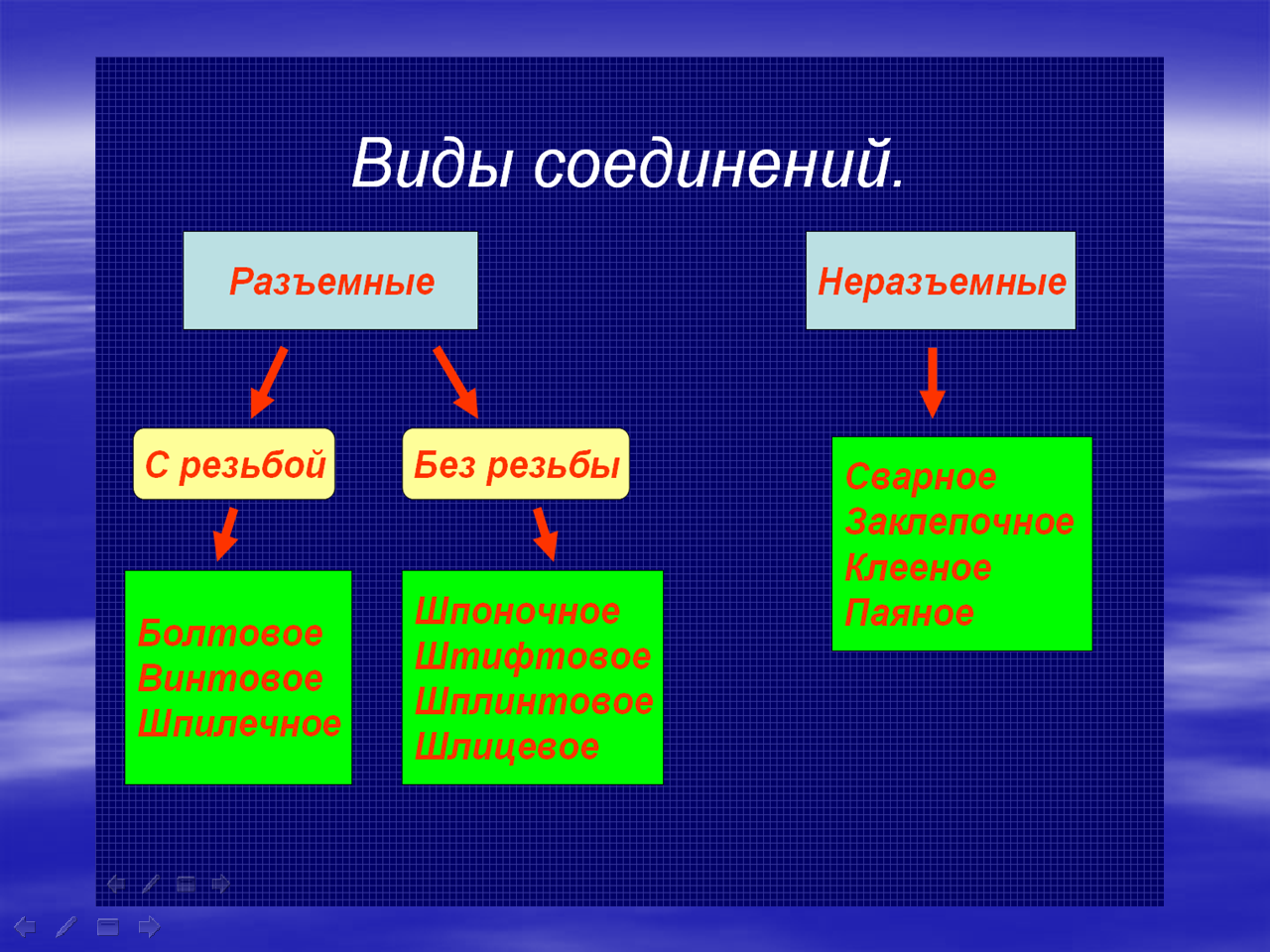

А теперь продолжаем изучать неразъёмное соединение, к ним можно отнести: сварное, заклёпочное, паяное, клееное.
Сварное соединение- неразъёмное соединение твёрдых тел путём их местного сплавления( выполняется сваркой).Различают зону сцепления, зону влияния, и наплавленный металл.

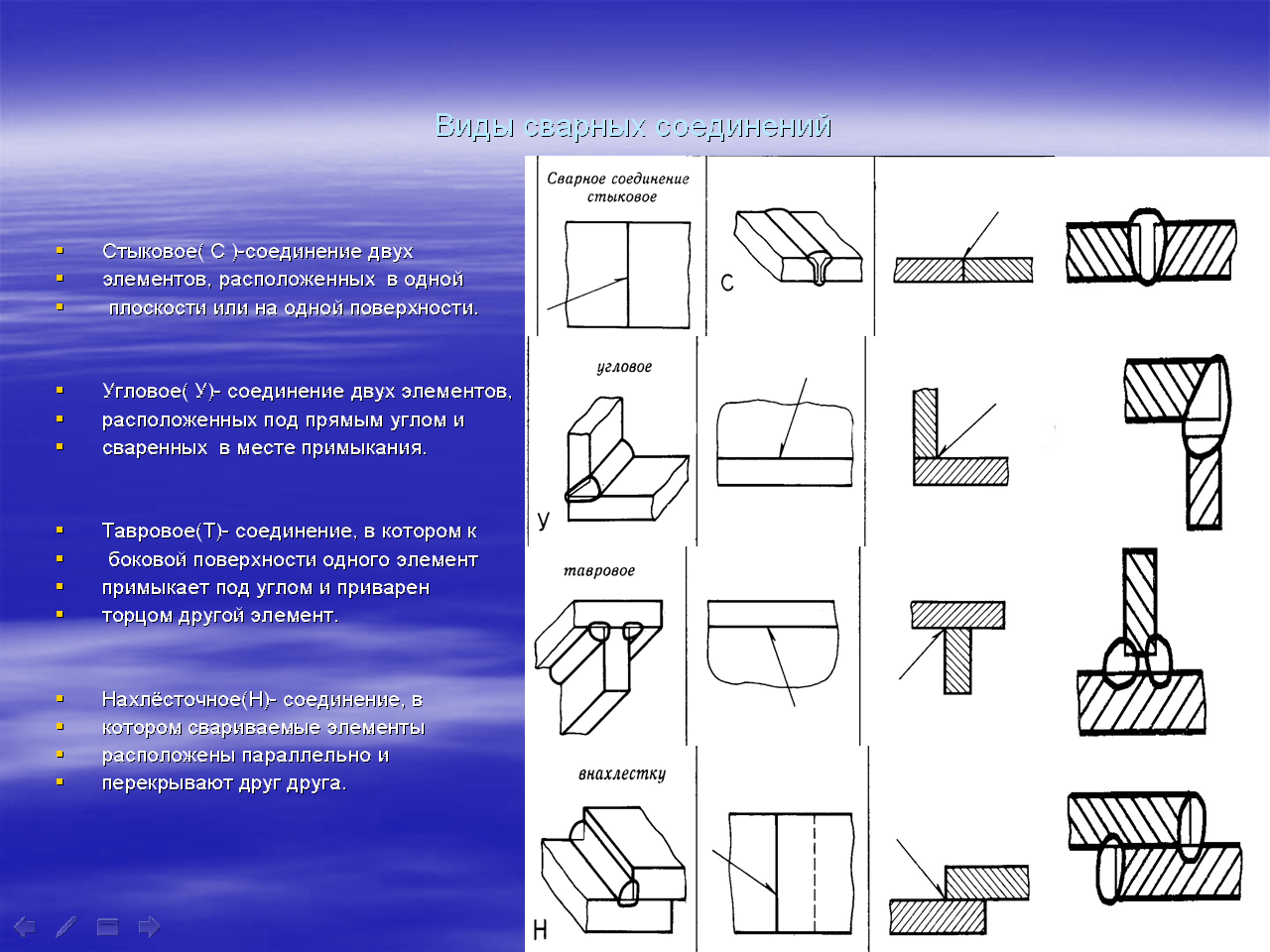

Виды сварных соединений. Слайд (9)

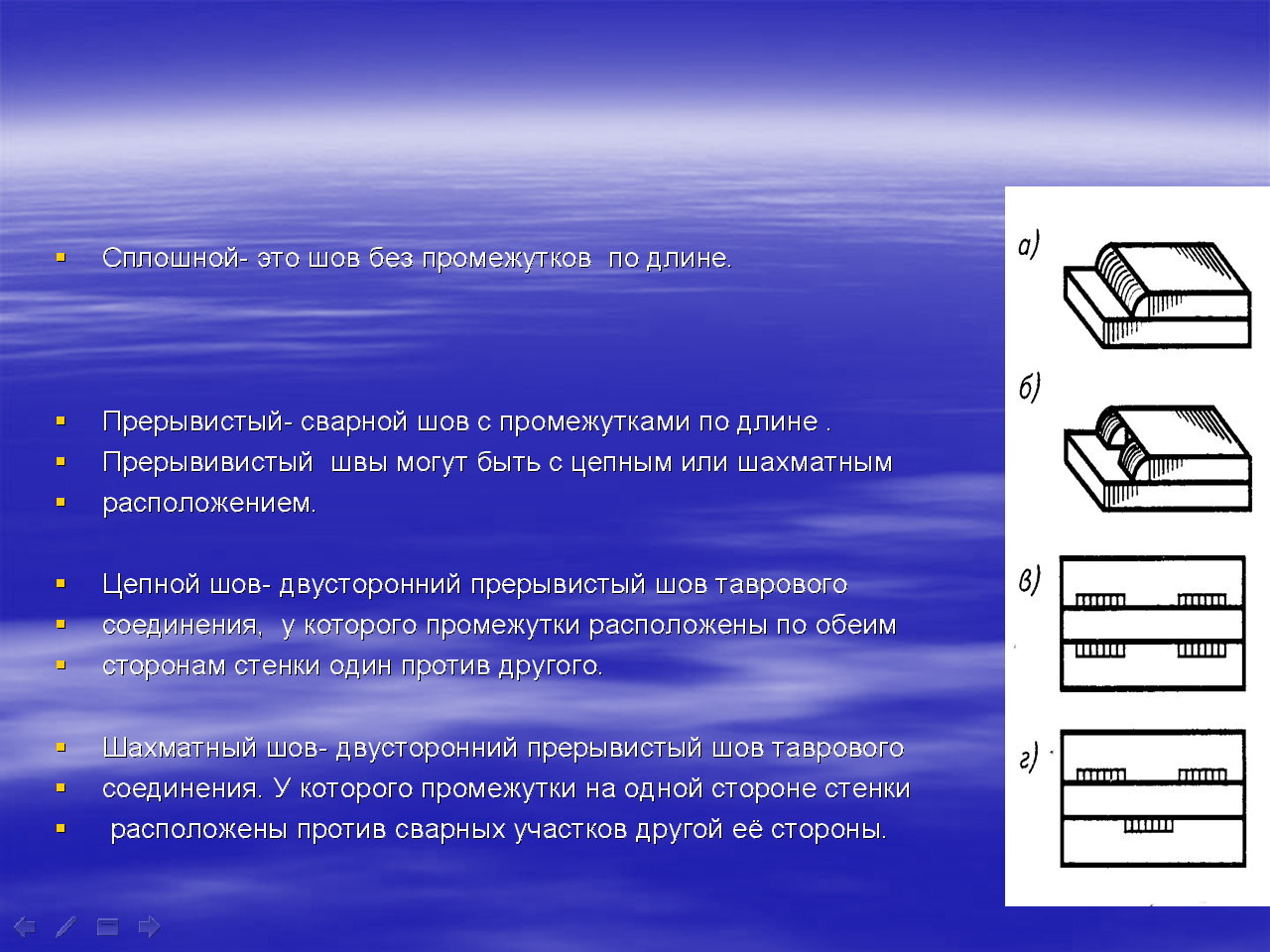

По расположению швы разделяются на односторонние и двусторонние. Шов выполняется сплошным или прерывистым. Двусторонние швы выполняются с цепным или шахматным расположением проваренных участков. Лицевой стороной одностороннего шва считают ту сторону, с которой производится сварка. Слайд (10)

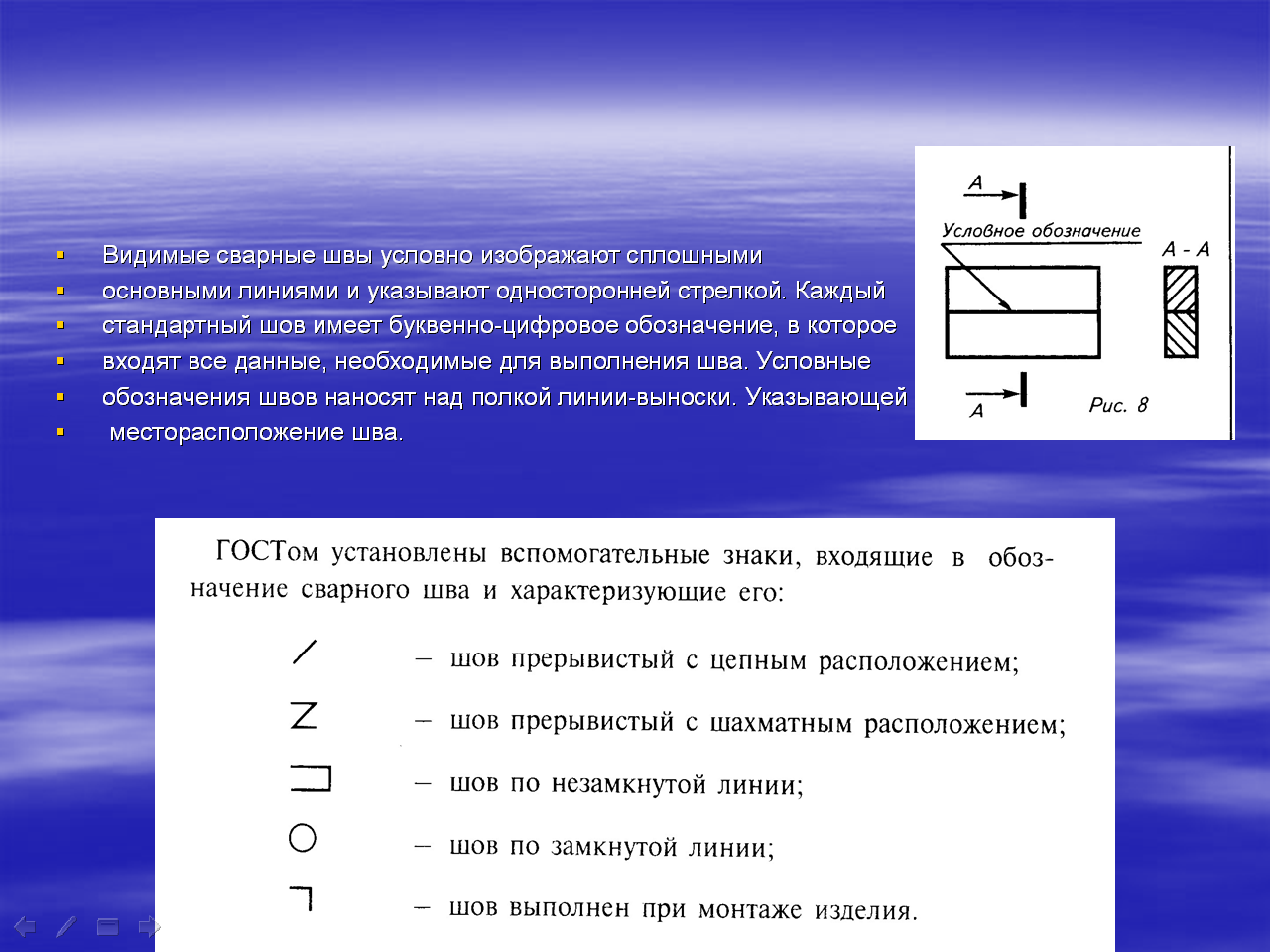

Каждый шов сварного соединения имеет определённое условное обозначение. Слайд ( 11)

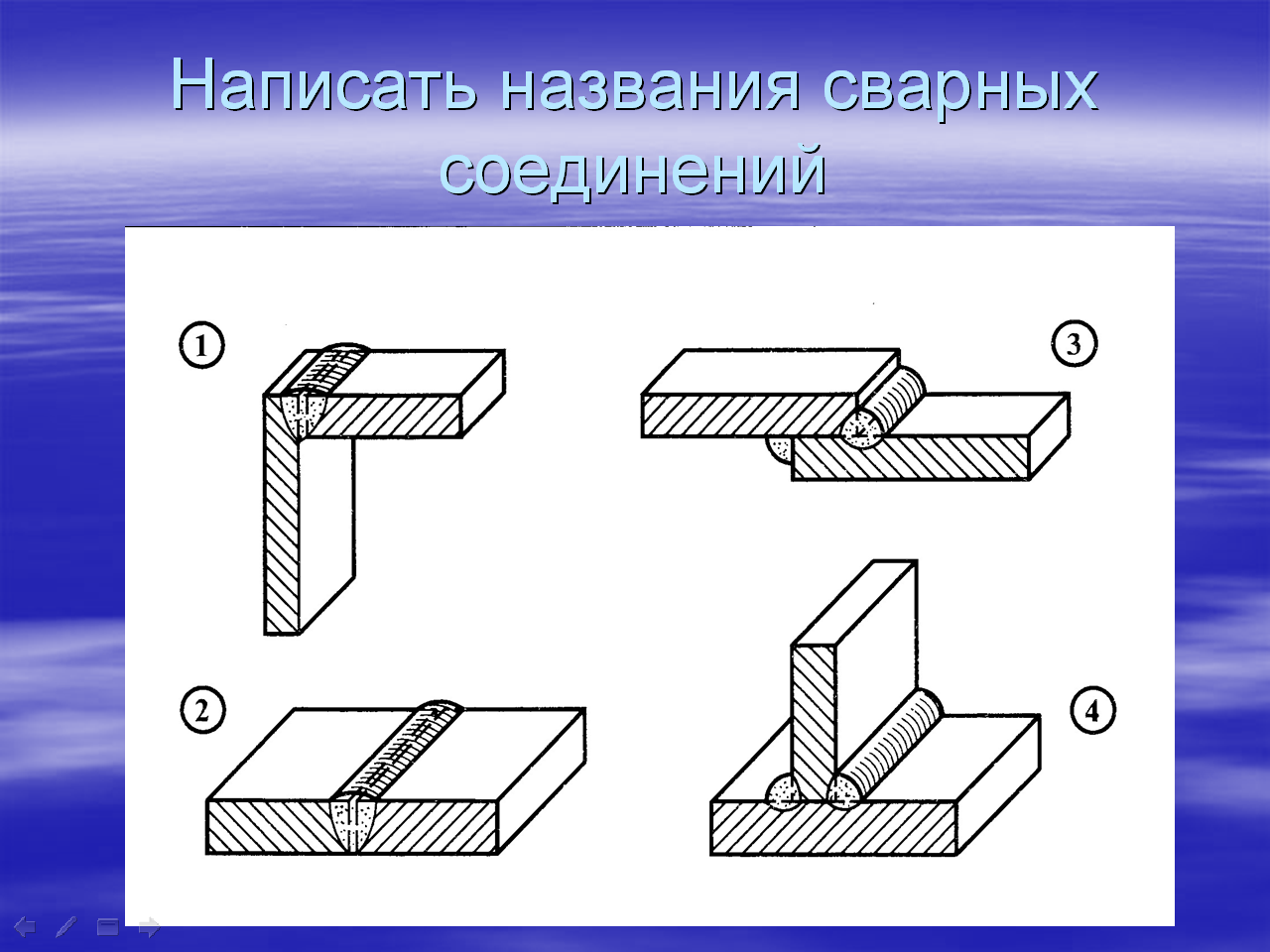

Проверочный тест: «Написать названия сварных соединений». Слайд(12)

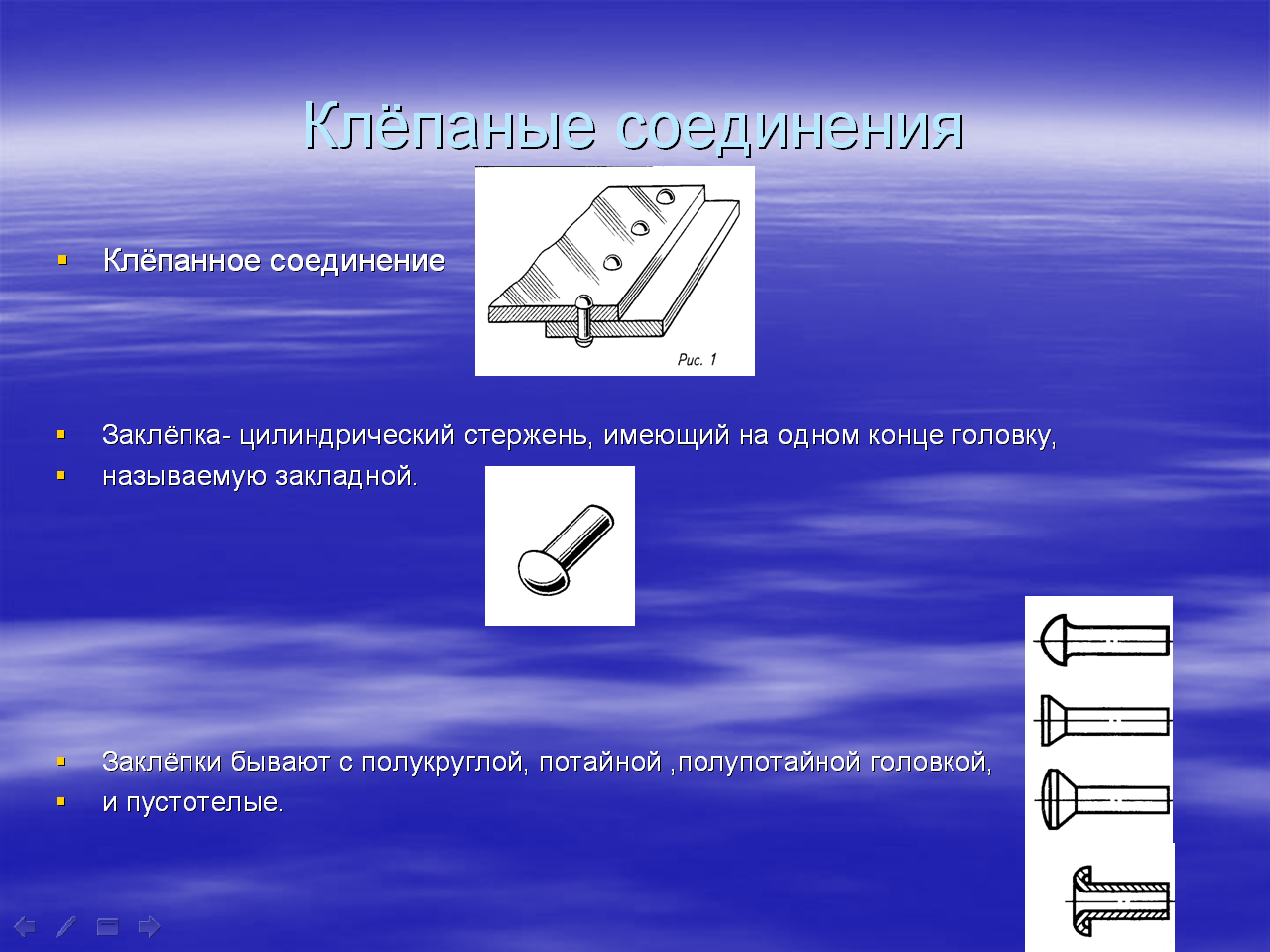

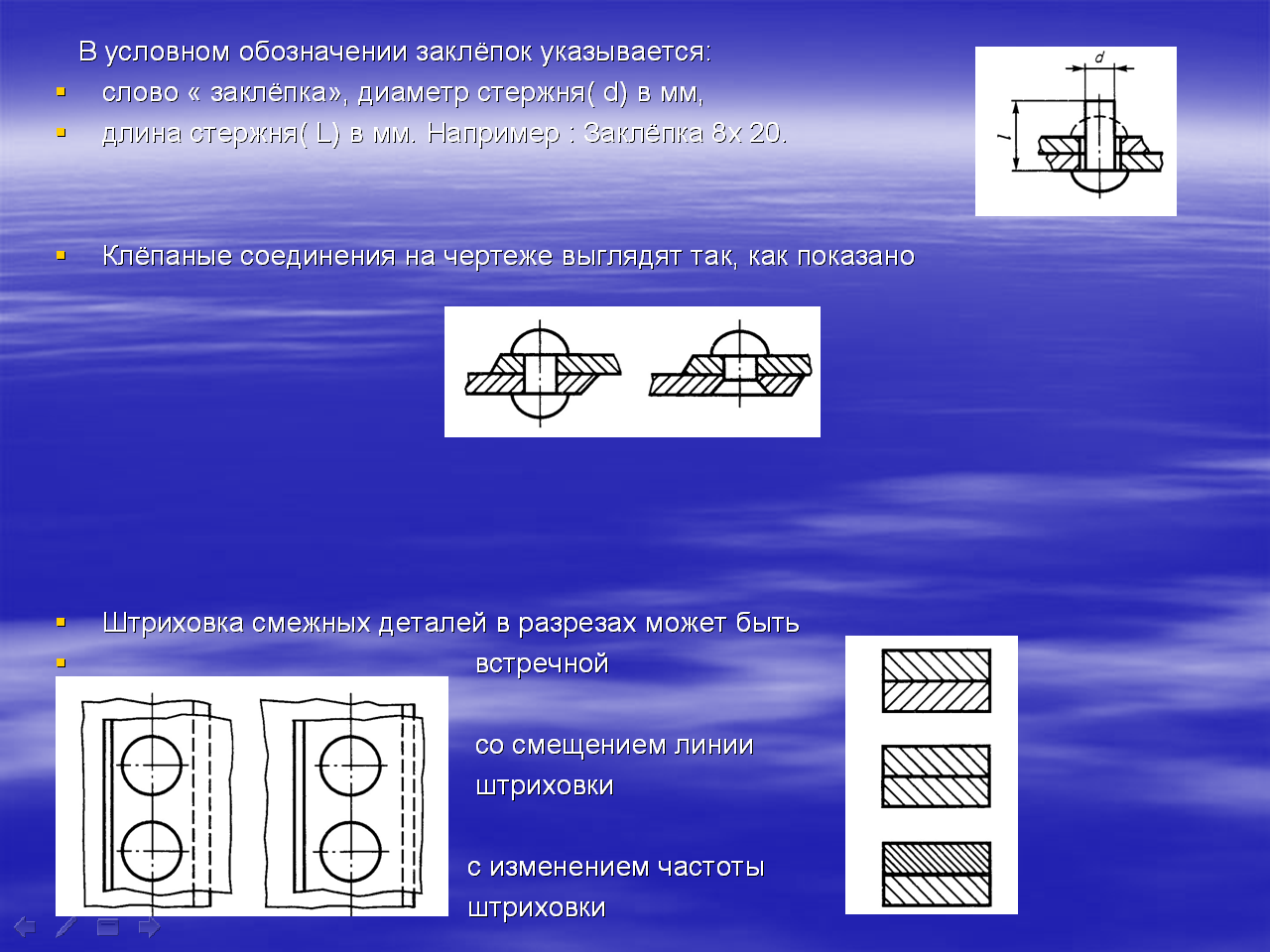

Клёпаные соединение: неразъёмное соединение с помощью заклёпки. Слайд (13)
Заклёпка- это металлический стержень с головкой на одном конце. Стержень заклёпки пропускается через сквозное отверстие в элементах деталей, так чтобы второй конец стержня выступал за пределы детали. Затем выступающую часть деформируют( расклёпывают) так, чтобы образовалась замыкающая головка. Заклёпочные швы выполняются внахлёстку или втык с накладками. Соединение деталей из материалов( кожи, картона, пластмасс) не требующие повышенной прочности. Могут выполняться с помощью пустотелых( трубчатых) заклёпок. Слайд( 14)
Неразъёмные виды соединений применяют в таких случаях. Когда нежелательно частая разборка механизма.

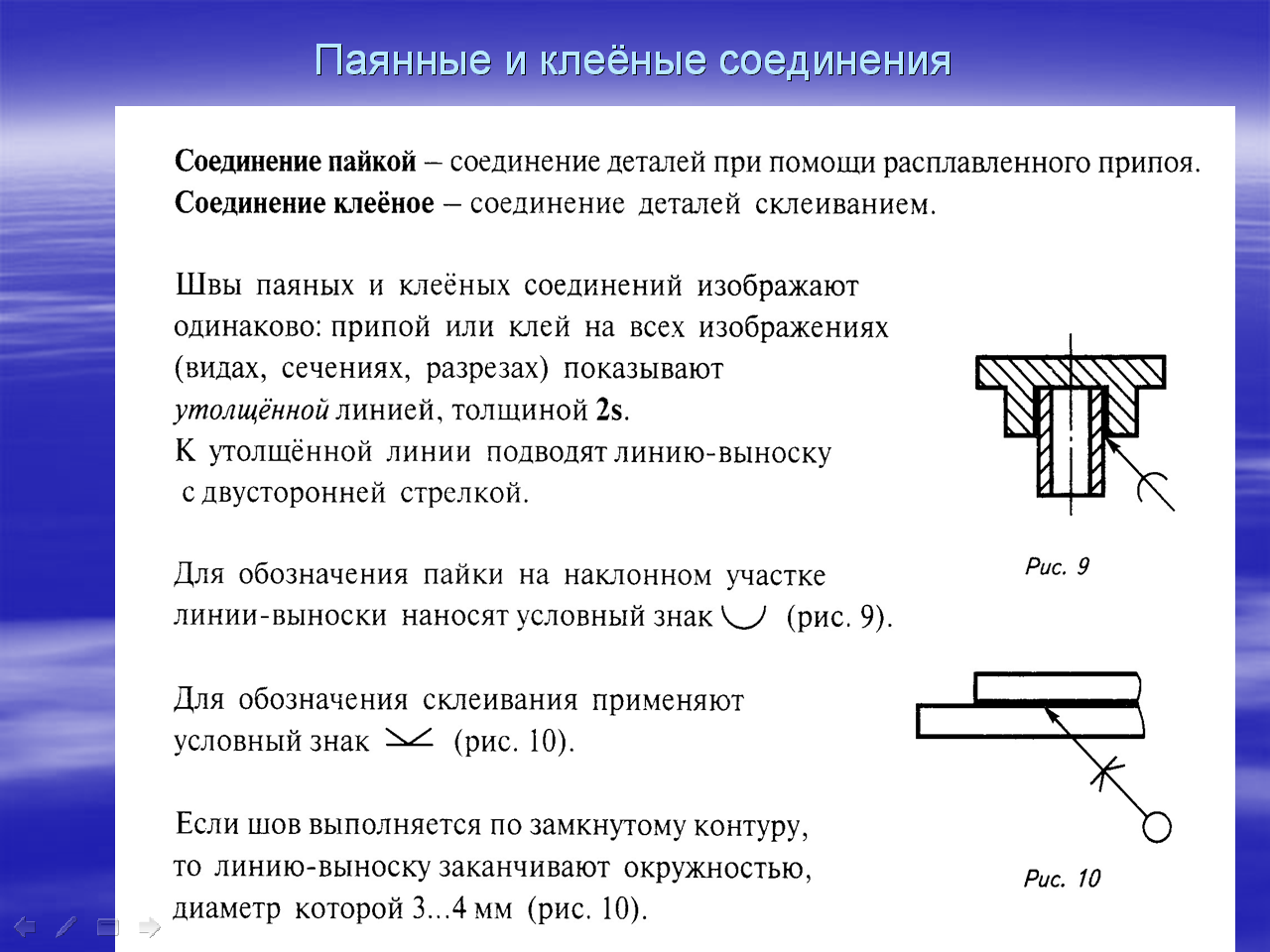

При соединении пайкой в отличий от сварки место спайки нагревается лишь до температуры плавления припоя, которая намного ниже температуры плавления материала соединяемых деталей.

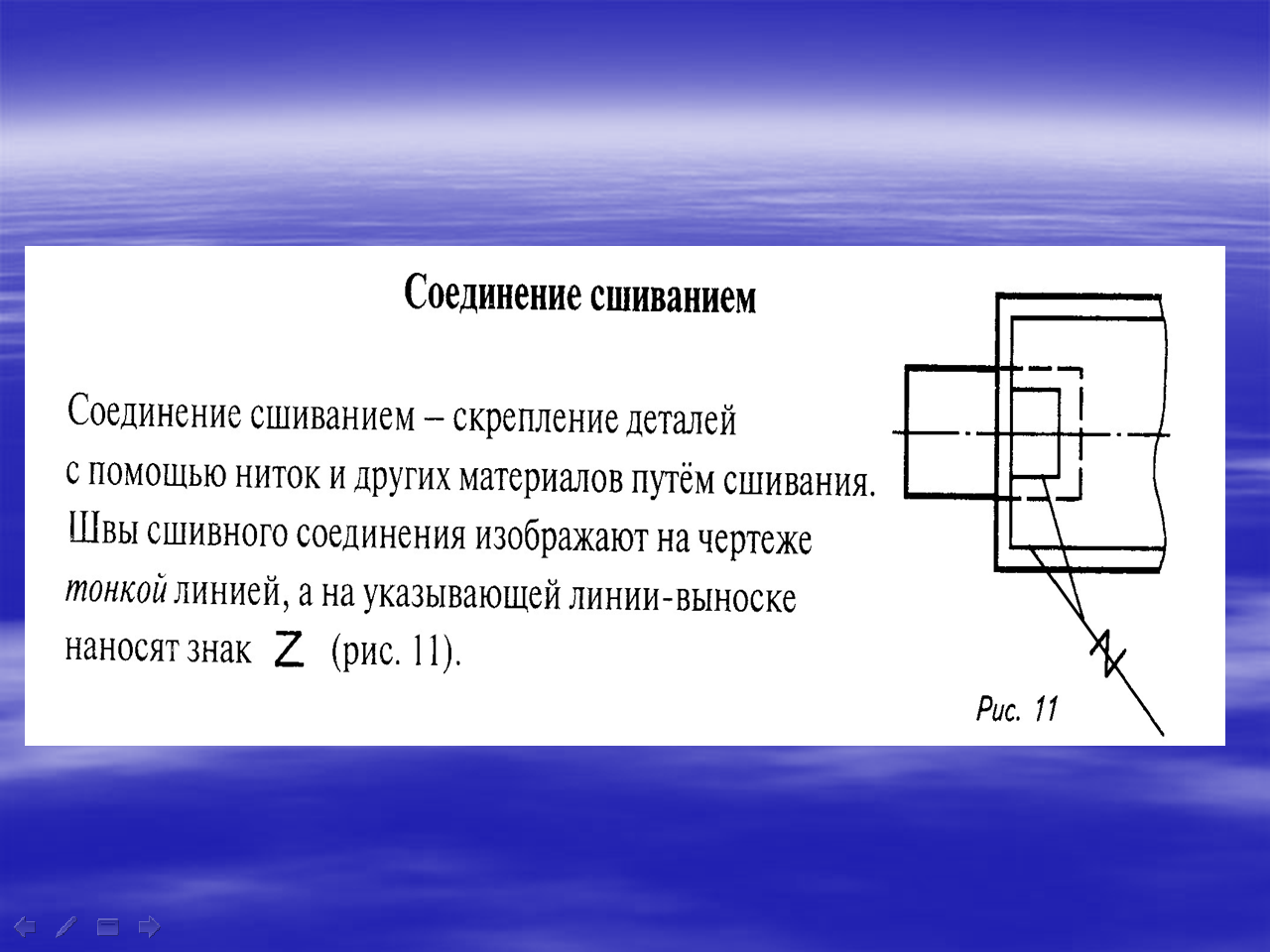

Слайд(15)
Слайд (16)
5.Проверка знаний учащихся. Раздаточный материал- карточка.
6.Итоги урока. Домашнее задание. § 30, смотри в тетрадь.
Выставление оценок за работу на уроке.
