МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР
МИНИСТЕРСТВО НЕФТЕПЕРЕРАБАТЫВАЮЩЕЙ И
НЕФТЕХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ СССР
| УТВЕРЖДАЮ Заместитель министра нефтеперерабатывающей и нефтехимической промышленности СССР Л. А. Бычков 21 февраля 1980 г. | УТВЕРЖДАЮ Заместитель министра монтажных и специальных строительных работ СССР Л. Д. Солоденников 18 марта 1980 г. |
ИНСТРУКЦИЯ ПО ПРОЕКТИРОВАНИЮ
ФУТЕРОВОК ТЕПЛОВЫХ АГРЕГАТОВ
НЕФТЕПЕРЕРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ
ИЗ ЛЕГКОГО ЖАРОСТОЙКОГО БЕТОНА
И ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ
ВСН 315-80
ММСС СССР
Москва - 1981
СОДЕРЖАНИЕ
| 1. ОБЩИЕ ПОЛОЖЕНИЯ 2 2. МАТЕРИАЛЫ ДЛЯ ФУТЕРОВОК ТЕПЛОВЫХ АГРЕГАТОВ 5 3. ОСНОВНЫЕ ПОЛОЖЕНИЯ РАСЧЕТА ЭЛЕМЕНТОВ ФУТЕРОВОК 8 4. ПРОЕКТИРОВАНИЕ ФУТЕРОВОК ИЗ ЛЕГКОГО ЖАРОСТОЙКОГО БЕТОНА И ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ 8 5. ПРОЕКТИРОВАНИЕ ФУТЕРОВОК ИЗ ВОЛОКНИСТЫХ ОГНЕУПОРНЫХ МАТЕРИАЛОВ 33 6. ПРОЕКТИРОВАНИЕ ФУТЕРОВОК ИЗ ОБЛЕГЧЕННЫХ ФУТЕРОВОЧНЫХ ПАНЕЛЕЙ 38 7. РЕМОНТ ФУТЕРОВОК 43 Приложение 1 44 СОСТАВЫ ЛЕГКИХ ЖАРОСТОЙКИХ БЕТОНОВ 44 Приложение 2 46 СОСТАВЫ ЛЕГКИХ ЖАРОСТОЙКИХ РАСТВОРОВ 46 Приложение 3 46 СОСТАВЫ ЛЕГКИХ И ТЕПЛОИЗОЛЯЦИОННЫХ ТОРКРЕТ-БЕТОНОВ 46 Приложение 4 46 РЕКОМЕНДАЦИИ ПО ТРАНСПОРТИРОВАНИЮ И ХРАНЕНИЮ ПАНЕЛЕЙ ИЗ ЛЕГКИХ ЖАРОСТОЙКИХ МАТЕРИАЛОВ 47 |
"Инструкция по проектированию футеровок тепловых агрегатов нефтеперерабатывающей промышленности из легкого жаростойкого бетона и теплоизоляционных материалов" разработана ВНИПИ Теплопроект при участии НИИЖБ Госстроя СССР. При составлении инструкции использованы результаты исследований ВостИО, УНИО Минчермета СССР, УралНИИстройпроекта и НИИкерамзита Минпромстройматериалов СССР, опыт проектирования тепловых агрегатов Ленгипронефтехима, ВНИПИнефть, ВНИИнефтемаша, Гипрокаучука, ЭКБ ЦНИИСК им. В. А. Кучеренко и ВНИПИ Теплопроект, а также опыт строительства и эксплуатации футеровок печей из легких жаростойких бетонов и теплоизоляционных материалов.
Разделы 2, 3, 4 инструкции разработаны ВНИПИ Теплопроект (В. Г. Граник - руководитель работы, И. И. Шахов, А. С. Денисов, В. Г. Кутуков, А. Ф. Шестаков, Н. П. Чайникова) и НИИЖБ (К. Д. Некрасов, А. Ф. Милованов, Б. А. Альтшулер, В. Н. Горячев, А. Л. Карпова, М. Г. Масленникова, А. П. Тарасова).
Разделы 1, 5 и 6 разработаны ВНИПИ Теплопроект (И. И. Шахов, В. Г. Граник, Ю. Г. Каленский, С. П. Батурин, Б. М. Рабинович).
| Министерство монтажных и специальных строительных работ СССР (Минмонтажспецстрой СССР) | Ведомственные строительные нормы | ВСН 315-80 ММСС СССР |
| Инструкция по проектированию футеровок тепловых агрегатов нефтеперерабатывающей промышленности из легкого жаростойкого бетона и теплоизоляционных материалов | Взамен ВСН 315-73 ММСС СССР |
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящая инструкция содержит указания по проектированию ограждающих конструкций печей, котлов-утилизаторов и газоходов, данные о свойствах легких жаростойких бетонов и растворов, теплоизоляционных материалов и изделий, применяемых при изготовлении конструкций футеровок. В инструкции приведены основные положения по проектированию и монтажу элементов конструкций, а также ряд требований к производству работ.
Под ограждающими конструкциями печей понимается однослойная или многослойная футеровка с металлическим кожухом.
1.2. Инструкция содержит указания по расчету и конструированию ограждающих конструкций стен и сводов агрегатов из бетонных и железобетонных панелей, изделий из волокнистых огнеупорных материалов и облегченных футеровочных панелей. Отдельные участки сложной конфигурации и места прохода труб и змеевиков через футеровку можно выполнять монолитными - торкретированием или бетонированием.
В инструкции приводятся данные о легких жаростойких бетонах, волокнистых огнеупорных материалах для рабочего слоя футеровки, облегченных футеровочных панелях и теплоизоляционных материалах, используемых для теплоизоляционных слоев.
В зависимости от условий применения и свойств материалов (предельно допустимая температура применения, способ выполнения, толщина) футеровки выполняют однослойными (рис. 1, а), с теплоизоляционными вкладышами (рис. 1, б) и многослойными (рис. 1, в, г, д).
| Внесены Всесоюзным научно-исследовательским и проектным институтом Теплопроект | Утверждены Минмонтажспецстроем СССР 18 марта 1980 г. | Срок введения 1 июля 1980 г. |
1.3. Легкие жаростойкие бетоны применяют для футеровок с рабочей температурой до 1200 °С в соответствии с данными табл. 1. Войлок на основе высокоглиноземистого волокна применяют при скоростях движения газов до 7 м/с и температуре не более 850 °С. Плитные изделия из высокоглиноземистого волокна на глиняной связке ШВП-350 применяют до температуры 1200 °С и скоростях движения газов до 40 м/сек.
Перечисленные материалы можно использовать в футеровках при отсутствии истирающего воздействия.
1.4. Конструкцию ограждения теплового агрегата: толщину и количество слоев футеровки, вид применяемых жаростойких бетонов и теплоизоляционных материалов, конструктивное решение кожуха агрегата (сплошной или из отдельных панелей), сопряжение футеровки с кожухом и размеры элементов ограждения следует выбирать с учетом рабочей температуры агрегата, обеспечения его необходимой газоплотности, а также усилий, возникающих при транспортировании и монтаже элементов конструкций. При этом учитывают условия изготовления конструкций из легкого жаростойкого бетона и теплоизоляционных материалов на предприятиях и результаты технико-экономического обоснования.
1.5. Ограждающие конструкции тепловых агрегатов из легких жаростойких бетонов и теплоизоляционных материалов следует проектировать, как правило, сборными из крупноразмерных элементов и панелей, футеруемых до монтажа.
1.6. Конструкции футеровок из облегченных панелей необходимо проектировать с учетом обеспечения безопасности их строительства и эксплуатации. Должны быть обеспечены прочность и устойчивость конструкций футеровок и их элементов при эксплуатации, транспортировании и монтаже сборных конструкций.
1.7. Сушку и первый разогрев тепловых агрегатов с ограждающими конструкциями из легкого жаростойкого бетона следует производить в соответствии с "Технологической инструкцией по сушке и первому нагреву в процессе ввода в эксплуатацию тепловых агрегатов с футеровкой из легкого жаростойкого бетона установок типа ЛК-6У, ЭЛОУ-АВТ-6 и других" П-3-490*, утвержденной Миннефтехимпромом СССР 9 июля 1976 г.
Сушку и первый разогрев тепловых агрегатов с футеровкой из волокнистых огнеупорных материалов не производят.
* М., ВНИПИ Теплопроект, 1976.

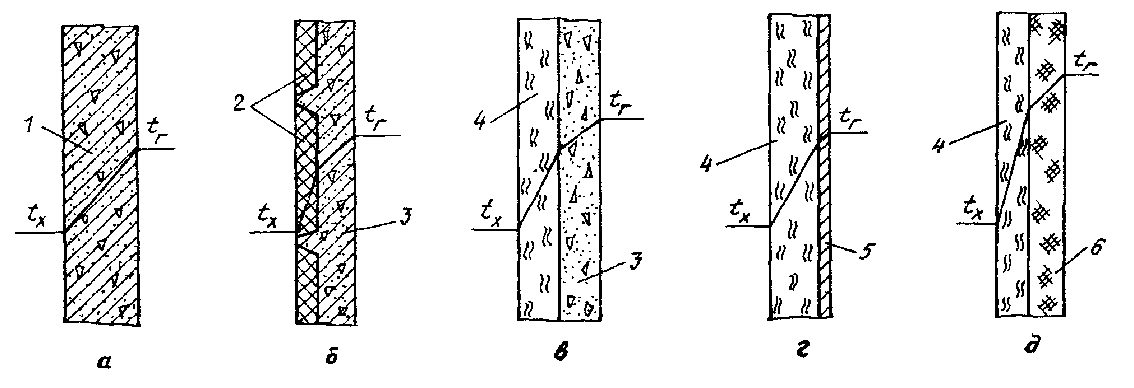

Рис. 1. Футеровки тепловых агрегатов из легких жаростойких бетонов и теплоизоляционных материалов:
а - однослойная; б - с теплоизоляционными вкладышам: в, г и д - двухслойная; 1 - односложная футеровка из легкого жаростойкого бетона; 2 - плитная теплоизоляция; 3 - слой легкого жаростойкого бетона; 4 - слой теплоизоляционного материала; 5 - защитный слой тяжелого жаростойкого бетона; 6 - слой волокнистого огнеупорного материала
Таблица 1
| № состава | Вид бетона | Предельно допустимая температура применения, °С | Объемная масса бетона в высушенном состоянии, кг/м3 | Марка бетона по прочности на сжатие | Коэффициент теплопроводности (ккал/м.ч.°С) при средней температуре, °С | Примечания | |
| 20 | 600 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 | Перлитобетон на портландцементе с тонкомолотым шамотом | 500 | 800 | М50 | 0,18 | 0,32 (500) | Инструкция СН 156-79, табл. 2 и 14, состав № 3л |
| 2 | Перлитобетон на глиноземистом цементе | 1000 | 800 | М50 | 0,16 | 0,31 | См. приложение 1 |
| 3 | Керамзитобетон на портландцементе с тонкомолотым шамотом | 1000 | 800 | М50 | 0,18 | 0,32 | Инструкция СН 156-79, табл. 2 и 14, состав № 7л |
| 4 | Керамзитобетон на жидком стекле с тонкомолотым шамотом | 800 | 800 | М50 | 0,18 | 0,39 | Инструкция СН 156-79, табл. 2 и 15, состав № 9л |
| 5 | Перлитошамотный бетон на глиноземистом цементе | 1200 | 1200 | М75 | 0,27 | 0,40 | См. приложение 1 |
| 6 | Вермикулитобетон на глиноземистом цементе | 1100 | 650 | М15 | 0,13 | 0,23 | То же, применяется в изоляционных слоях |
| 7 | Вермикулитобетон на жидком стекле | 800 | 650 | М25 | 0,13 | 0,26 | Инструкция СН 156-79, табл. 2 и 15, состав № 10л |
| 8 | Вермикулитокерамзитобетон на портландцементе с тонкомолотым шамотом | 1000 | 800 | М35 | 0,18 | 0,32 | См. приложение 1 |
| 9 | Вермикулитокерамзитобетон на глиноземистом цементе | 1200 | 800 | М25 | 0,18 | 0,27 | То же |
| 10 | Керамзитобетон на жидком стекле с нефелиновым шламом | 1100 | 750 | М25 | 0,16 | 0,26 | То же |
| 11 | Газобетон на жидком стекле | 1200 | 600 | М20 | 0,13 | - | См. примечание к приложению 1, применяется в изоляционных слоях |
| 12 | Керамзитошамотный бетон на глиноземистом цементе | 1000 | 1200 | М75 | 0,30 | 0,43 | Состав указан в приложении 1 |
| 13 | Бетон на основе отходов нефтехимического производства | 1000 | 1150 | M100 | - | - | См. примечание к приложению 1 |
| 14 | Упрочненный асбестодиатомитовый бетон | 1000 | 1200 | М75 | 0,30 | 0,38 | Состав указан в приложении 1 |
В случае применения в одном тепловом агрегате различных футеровочных материалов (кладка, жаростойкий бетон, волокнистые материалы) режим сушки и первого разогрева назначают по режиму, рекомендованному для материалов с наибольшей продолжительностью сушки.
