Опросный лист
для заказа оборудования ленточного конвейера
Объект _________________________________________________________________
________________________________________________________________________
Конвейер поз. № _______________ Количество _____________ шт.
Табл. 1 Данные о конвейере, транспортируемом грузе, условиях эксплуатации.
Наименование показателей | Величина | Примечание | ||
Основные технические данные конвейера | Производительность, т/ч | | | |
Ширина ленты, мм | | | ||
Скорость ленты, м/с | | | ||
Длина конвейера, м | по горизонтали | | | |
по трассе | | | ||
Угол наклона, град (наибольший на трассе) | | | ||
Высота подъема, м (с учетом разгрузочной тележки) | | | ||
Характеристика транспортируемого груза | Наименование | | | |
Насыпная масса, т/м3 | | | ||
Гранулометрический состав, мм (кусковатость) | | | ||
Содержание влаги, | | | ||
Температура груза, С | | | ||
Условия эксплуатации конвейера | На открытом воздухе, в отапливаемом помещении, в не отапливаемом помещении | | | |
Диапазон температуры окружающего воздуха, С | | | ||
Влажность окружающего воздуха, | | | ||
Запыленность, г/м3 | | |
Табл. 2 Заказываемое оборудование ленточного конвейера:
№ | Наименование сборочные единицы | Нормаль ОАО «ПЗГО», № 1 – 87 ГПКИ «Союзпроммеханизация» | Тип или условное обозначение | Ед. изм. | Кол- во | Примеч. | |||
1 | Привод: в том числе | Электродвигатель | Тип | | | шт. | | | |
Мощность, кВт | | | | | | ||||
Частота вращения, об/мин | | | | | | ||||
Редуктор, тип | | | шт. | | | ||||
Электротормоз, тип | | | шт. | | | ||||
Муфта быстроходная | | | шт. | | | ||||
Муфта быстроходная втулочно-пальцевая | | | шт. | | | ||||
Муфта быстроходная с тормозным шкивом | | | шт. | | | ||||
Муфта тихоходная | | | шт. | | | ||||
Муфта тихоходная зубчатая | | | шт. | | | ||||
Кожух быстроходной муфты | | | шт. | | | ||||
Кожух тихоходной муфты | | | шт. | | | ||||
Рама привода | | | шт. | | | ||||
2 | Барабан приводной | Е101 – 4 – 87 | | шт. | | | |||
3 | Барабан неприводной (отклоняющий) | Е101 – 5 – 87 | | шт. | | | |||
4 | Рама приводного барабана | | | шт. | | | |||
5 | Роликоопора верхняя желобчатая | Е101 – 6 - 87 | | шт. | | | |||
6 | Роликоопора верхняя амортизирующая желобчатая | Е101 – 6 - 87 | | шт. | | | |||
7 | Роликоопора верхняя центрирующая | Е101 – 7 – 87 | | шт. | | | |||
8 | Роликоопора верхняя плоская | Е101 – 8 - 87 | | шт. | | | |||
9 | Роликоопора нижняя плоская | Е101 – 9 - 87 | | шт. | | | |||
10 | Роликоопора нижняя желобчатая | Е101 – 10 - 87 | | шт. | | | |||
11 | Роликоопора нижняя центрирующая | Е101 – 11 – 87 | | шт. | | | |||
12 | Ролик дефлекторный верхний для желобчатой ленты | Е101 – 12 – 87 | | шт. | | | |||
13 | Ролик дефлекторный верхний для плоской ленты | Е101 – 13 - 87 | | шт. | | | |||
14 | Ролик дефлекторный нижний | Е101 – 14 – 87 | | шт. | | | |||
15 | Устройство натяжное винтовое | Е101 – 15 – 87 | | шт. | | | |||
Рама под устройство натяжное винтовое | | | шт. | | | ||||
16 | Тележка натяжная | Е101 – 16 – 87 | | шт. | | | |||
Рама направляющая под тележку натяжную | | | шт. | | | ||||
17 | Рама натяжная | Е101 – 17 - 87 | | шт. | | | |||
Опорная металлоконструкция рамы натяжной | | | шт. | | | ||||
18 | Устройство грузовое | Тип. | Е101 – 18 – 87 | | | | | ||
Груз 90 кг | | | шт. | | | ||||
Обойма блочная | Е101 – 19 – 87 | | шт. | | | ||||
Канат - I - Н - 180(200) ГОСТ3070-74 | | | п.м | | | ||||
19 | Барабан неприводной (концевой) | Е101 – 5 – 87 | | шт. | | | |||
20 | Барабан неприводной (оборотный) | Е101 – 5 – 87 | | шт. | | |
Табл. 2 (продолжение)
21 | Очистные устройства ленты и барабанов | Очистители барабанов | приводного | Е101 – 20 – 87 | | шт. | | |
концевого | Е101 – 21 – 87 | | шт. | | | |||
натяжного винтового | Е101 – 22 – 87 | | шт. | | | |||
Устройство очистное плужковое | Е101 – 23 – 87 | | шт. | | | |||
Скребки для очистки ленты | Е101 – 24 – 87 | | шт. | | | |||
Щетка очистная | Е101 – 25 – 87 | | шт. | | | |||
22 | Устройства выключающее | рычажное | Е101 – 28 – 87 | | шт. | | | |
канатное | Е101 – 29 - 87 | | шт. | | | |||
23 | Металлоконструкция средней части (став) конвейера | | | шт. | | | ||
24 | Ограждения средней части (става) конвейера | | | шт. | | | ||
25 | Опорная металлоконструкция (для наклонного) конвейера | | | шт. | | | ||
26 | Площадка обслуживания (по длине) конвейера | | | шт. | | | ||
27 | Лоток загрузочный | | | шт. | | | ||
28 | Кожух разгрузочный (течка) | | | шт. | | | ||
29 | Датчик скорости, тип | | | шт. | | | ||
30 | Датчик схода ленты, тип | | | шт. | | | ||
31 | Плужковый сбрасыватель, тип | | | шт. | | | ||
32 | Устройство от продольного пореза ленты | | | шт. | | | ||
33 | Лента, тип | | | п.м | | |
Геометрическая схема конвейера и схема расположения привода в плане.
Примечание:
- Количество узлов указывается на один конвейер.
- Выбор оборудования производится согласно нормалям ОАО « ПЗГО » (рекламные листы с эскизами прилагаются) или по каталогу № 1 – 87 « Конвейеры ленточные стационарные » ГПИ « Союзпроммеханизации ».
- Электродвигатели, тормозные устройства, храповые остановы рассчитаны на применение в общепромышленных условиях.
- Комплектование привода взрывобезопасным оборудованием производится по согласованию с заводом - поставщиком, необходимость установки его должна быть дополнительно обоснована заказчиком.
- При отсутствии редукторов и электродвигателей, указанных в опросном листе. Завод – поставщик может укомплектовать данным оборудованием обеспечивающее заданную для данного груза скорость ленты и производительность.
- Разгрузочные тележки поставляются по отдельному наряду.
- При заказе отдельных узлов в сборе (приводная станция, натяжная станция, разгрузочная тележка и др.) необходимо приложить эскизы с указанием габаритных и присоединительных размеров.
- Шкафы, пульты управления, эл. пусковая и отдельно стоящая аппаратура, штанга токоподвода и эл. питающие кабеля в комплект поставки не входят; кабельная разводка по тележке не производиться
- Узлы ленточного конвейера изготовляются в соответствии с действующими на
заводе – изготовители чертежами и техническими условиями.
- При возникновении затруднений по заполнению табл. 2 возможен вариант комплектации конвейера заводом-изготовителем.
Адрес заказчика (отгрузочные и платежные реквизиты)
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
Подпись ответственного лица, заполнившего опросный лист _____________________________
Дата ________________ Заказчик
Пример заполнения опросного листа
для заказа оборудования ленточного конвейера
Объект Основная промплощадка разреза. Главный корпус
Конвейер поз. № 230 Количество 1 шт.
Табл. 1 Данные о конвейере, транспортируемом грузе, условиях эксплуатации.
Наименование показателей | Величина | Примечание | ||
Основные технические данные конвейера | Производительность, т/ч | 120 | | |
Ширина ленты, мм | 800 | | ||
Скорость ленты, м/с | 1,6 | | ||
Длина конвейера, м | по горизонтали | 30,93 | | |
по трассе | 32,10 | | ||
Угол наклона (наибольший на трассе), град | 17,15 | | ||
Высота подъема (с учетом разгрузочной тележки), м | 8,59 | | ||
Характеристика транспортируемого груза | Наименование | Уголь | | |
Насыпная масса, т/м3 | 1,0 | | ||
Гранулометрический состав (кусковатость), мм | 0…200 | | ||
Содержание влаги, | 7,0 | | ||
Температура груза, С | 0…+20 | | ||
Условия эксплуатации конвейера | На открытом воздухе, в отапливаемом, в неотапливаемом помещении | Отапливаемое | | |
Диапазон температуры окружающего воздуха, С | +5…+30 | | ||
Влажность окружающего воздуха, | 70 | | ||
Запыленность,мг/м3 | до 10 | |

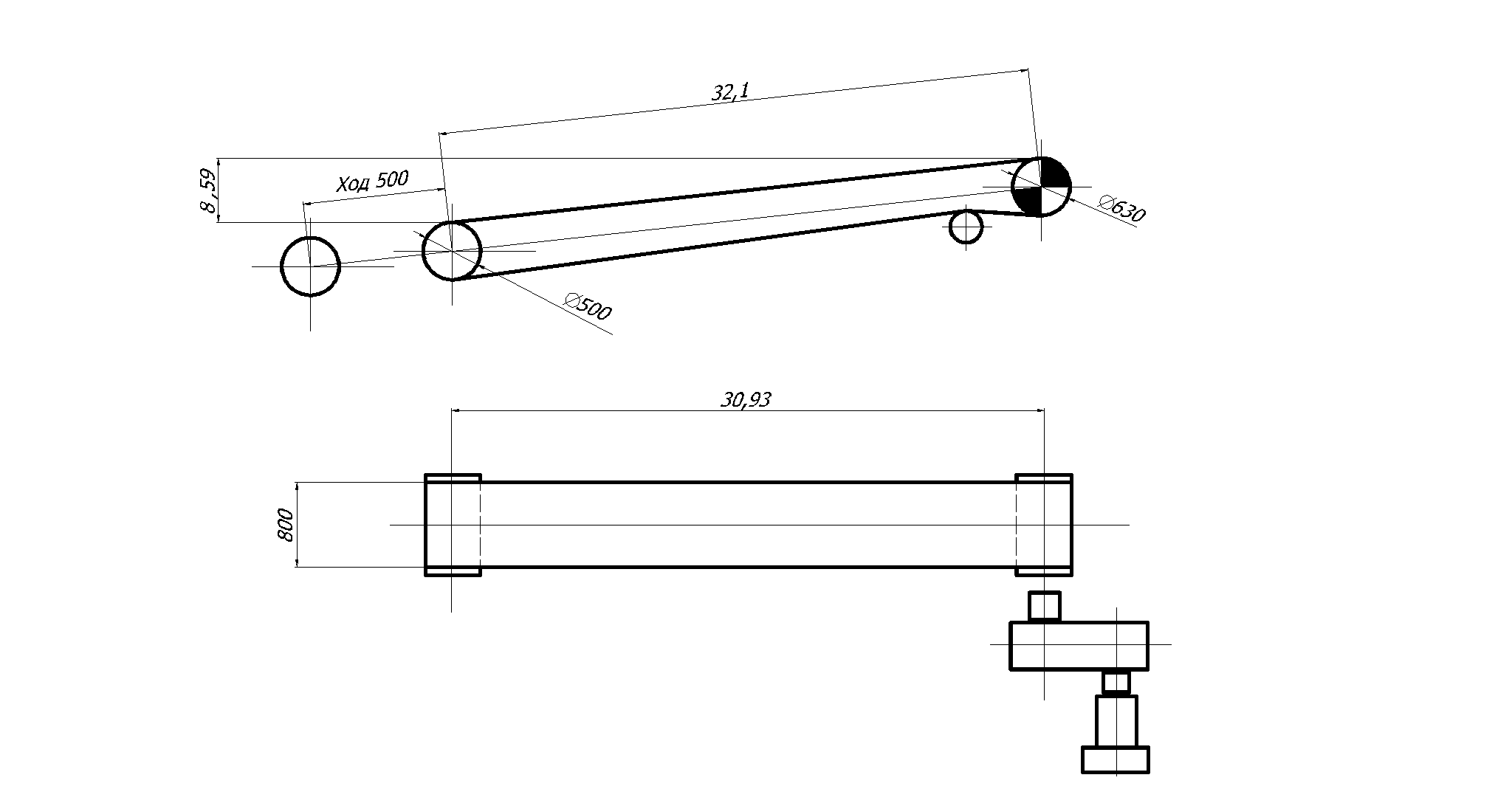

Геометрическая схема конвейера и схема расположения привода в плане.
Табл. 2 Заказываемое оборудование ленточного конвейера.
№ | Наименование сборочные единицы | Нормаль ОАО «ПЗГО», № 1 – 87 ГПКИ «Союзпроммеханизация» | Тип или условное обозначение | Ед. изм. | Кол- во | Примеч. | |||||
1 | Привод: в том числе | Электродвигатель | Тип | | ВРП160 М4 | шт. | 1 | | |||
Мощность, кВт | | 18,5 | | - | | ||||||
Частота вращения об/мин | | 1500 | | - | | ||||||
Редуктор, тип | | 1Ц2У-250-31,5-21 | шт. | 1 | | ||||||
Тормоз, тип | | ТКГ-300 | шт. | 1 | | ||||||
Муфта быстроходная | | В комплекте с приводом | шт. | 1 | | ||||||
Муфта быстроходная втулочно-пальцевая | | | шт. | | | ||||||
Муфта быстроходная с тормозным шкивом | | | шт. | | | ||||||
Муфта тихоходная | | | шт. | | | ||||||
Муфта тихоходная зубчатая | | МЗ-6 типа А | шт. | 1 | | ||||||
Кожух быстроходной муфты | | | шт. | | | ||||||
Кожух тихоходной муфты | | | шт. | | | ||||||
Рама привода | | | шт. | | | ||||||
2 | Барабан приводной | Е101 – 4 – 87 | 8063Ф-100 | шт. | 1 | | |||||
3 | Барабан неприводной (отклоняющий) | Е101 – 5 – 87 | 8040-60 | шт. | 1 | | |||||
4 | Рама приводного барабана | | | шт. | | | |||||
5 | Роликоопора верхняя желобчатая | Е101 – 6 - 87 | ЖГ80-127-30 | шт. | 23 | | |||||
6 | Роликоопора верхняя амортизирующая желобчатая | Е101 – 6 - 87 | ЖА80-127-30 | шт. | 6 | | |||||
7 | Роликоопора верхняя центрирующая | Е101 – 7 – 87 | ЖЦГ-80-127-30 | шт. | 1 | | |||||
8 | Роликоопора верхняя плоская | Е101 – 8 - 87 | ПГ80-127 | шт. | 10 | | |||||
9 | Роликоопора нижняя плоская | Е101 – 9 - 87 | НГ80-127 | шт. | 2 | | |||||
10 | Роликоопора нижняя желобчатая | Е101 – 10 - 87 | | шт. | | | |||||
11 | Роликоопора нижняя центрирующая | Е101 – 11 – 87 | | шт. | | | |||||
12 | Ролик дефлекторный верхний для желобчатой ленты | Е101 – 12 – 87 | | шт. | | | |||||
13 | Ролик дефлекторный верхний для плоской ленты | Е101 – 13 - 87 | | шт. | | | |||||
14 | Ролик дефлекторный нижний | Е101 – 14 – 87 | ДН-127 | шт. | 4 | | |||||
15 | Устройство натяжное винтовое | Е101 – 15 – 87 | 8050-60-50 | шт. | 1 | | |||||
Рама под устройство натяжное винтовое | | | шт. | | | ||||||
16 | Тележка натяжная | Е101 – 16 – 87 | | шт. | | | |||||
Рама направляющая под тележку натяжную | | | шт. | | | ||||||
17 | Рама натяжная | Е101 – 17 - 87 | | шт. | | | |||||
Опорная металлоконструкция рамы натяжной | | | шт. | | | ||||||
18 | Устройство грузовое | Тип. | Е101 – 18 – 87 | | | | | ||||
Груз 90 кг | | | шт. | | | ||||||
Обойма блочная | Е101 – 19 – 87 | | шт. | | | ||||||
Канат -I-Н-180(200) ГОСТ3070-74 | | | п.м | | | ||||||
19 | Барабан неприводной (концевой) | Е101 – 5 – 87 | | шт. | | | |||||
20 | Барабан неприводной (оборотный) | Е101 – 5 – 87 | | шт. | | | |||||
21 | Очистные устройства ленты и барабанов | Очистители барабанов | приводного | Е101 – 20 – 87 | 80-63-100 | шт. | 1 | | |||
концевого | Е101 – 21 – 87 | | шт. | | | ||||||
натяжноговинтового | Е101 – 22 – 87 | 80-50-80 | шт. | 1 | | ||||||
Устройство очистное плужковое | Е101 – 23 – 87 | Устр. очистн. плуж. 80 | шт. | 1 | | ||||||
Скребки для очистки ленты | Е101 – 24 – 87 | Скребок 80 | шт. | 1 | | ||||||
Щетка очистная | Е101 – 25 – 87 | | шт. | | | ||||||
22 | Устройства выключающее | рычажное | Е101 – 28 – 87 | | шт. | | | ||||
канатное | Е101 – 29 - 87 | | шт. | | | ||||||
23 | Металлоконструкция средней части (става) конвейера | | | шт. | | | |||||
24 | Ограждения средней части (става) конвейера | | | шт. | | | |||||
25 | Опорная металлоконструкция (для наклонного) конвейера | | | шт. | | | |||||
26 | Площадка обслуживания(по длине) конвейера | | | шт. | | | |||||
27 | Лоток загрузочный | | | шт. | | | |||||
28 | Кожух разгрузочный (течка) | | | шт. | | | |||||
29 | Датчик скорости, тип | | | шт. | | | |||||
30 | Датчик схода ленты, тип | | | шт. | | | |||||
31 | Плужковый сбрасыватель, тип | | | шт. | | | |||||
32 | Устройство от продольного пореза ленты | | | шт. | | | |||||
33 | Лента, тип | | 2Ш-800-3-ТК-100-4,5-3,5-Г-1-РБ | п.м | 67 | |
