вопросы по дисциплине «электротехника и электроника»

1. Электрический ток и его параметры. Законы Ома и Кирхгофа

2. Последовательное сопротивление в электрической цепи

3. Однофазный переменный ток и его параметры

4. Цепь переменного тока с последовательным соединением активного, индуктивного и емкостного сопротивлений

5. Цепь переменного тока с параллельным соединением активного, индуктивного и емкостного сопротивлений

6. Мощность в цепях однофазного переменного тока

7. Трехфазный переменный ток и его получение

8. Особенности схем соединения «звезда» и «треугольник» в трехфазных цепях

9. Мощности в трехфазных цепях

10. Назначение и область применения трансформаторов

11. Устройство и принцип действия однофазного силового трансформатора

12. Особенности трехфазного силового трансформатора

13. Принцип действия и устройство трехфазного асинхронного двигателя

14. Основные закономерности, характеризующие работу трехфазного асинхронного двигателя

15. Однофазный переменный ток и его параметры

16. Аппараты управления электроприводами. Назначение, разновидности

17. Аппараты защиты электроприводов. Назначение, разновидности

18. Особенности электрооборудования сварочных установок. Электробезопасность при сварочных работах

19. Особенности электрооборудования строительных кранов. Электробезопасность при их эксплуатации

20. Электрифицированные ручные машины и электроинструмент, применяемые в строительстве. Разновидности, правила эксплуатации

21. Трансформаторные подстанции, применяемые в системах передачи и распределения электроэнергии

22. Особенности выполнения электрических сетей строительных площадок

23. Основные светотехнические величины и источники электрического освещения

24. Устройство наружного и внутреннего электроосвещения в строительстве

25. Действие электрического тока на организм человека. Классификация помещений по опасности поражения электрическим током

26. Назначение и устройство защитного заземления

27. Принцип действия электронных приборов. Область их применения

28. Принцип действия ионных приборов. Область их применения

29. Полупроводники. Виды электропроводности. Вентильные свойства p - n перехода

30. Полупроводниковые приборы и устройства. Их разновидности и применение


4. Цепь переменного тока с последовательным соединением активного, индуктивного и емкостного сопротивлений


Oпределение: Переменными называют токи и напряжения, изменяющиеся во времени, по величине и направлению. Их величина в любой момент времени называется мгновенным значением. Обозначаются мгновенные значения малыми буквами: i, u, e, p.

Токи, значения которых повторяются через равные промежутки времени, называются периодическими. Наименьший промежуток времени, через который наблюдаются их повторения, называется периодом и обозначается буквой Т. Величина, обратная периоду, называется частотой, т.е. и измеряется в герцах (Гц). Величина называется угловой частотой переменного тока, она показывает изменение фазы тока в единицу времени и измеряется в радианах, деленных на секунду

Максимальное значение переменного тока или напряжения называется амплитудой. Оно обозначается большими буквам с индексом ''m'' (например, I_m). Существует также понятие, действующего значения переменного тока (I). Количественно оно равно:



что для синусоидального характера изменения тока соответствует



Переменный ток можно математически записать в виде:



Здесь индекс выражает начальную фазу. Если синусоида начинается в точке пересечения осей координат, то = 0, тогда



Начальное значение тока может быть слева или справа от оси ординат. Тогда начальная фаза будет опережающей или отстающей.

ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ R,
КОНДЕНСАТОРА С И ИНДУКТИВНОСТИ L

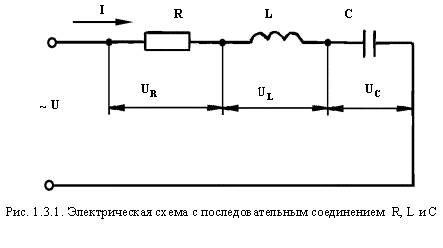

Рассмотрим цепь с активным, индуктивным и емкостным сопротивлениями, включенными последовательно (рис. 1.3.1).


Для анализа схемы разложим напряжение сети U на три составляющие:
U_R - падение напряжения на активном сопротивлении,
U_L - падение напряжения на индуктивном сопротивлении,
U_C - падение напряжения на емкостном сопротивлении.

Ток в цепи I будет общим для всех элементов:






Проверку производят по формуле:



Следует отметить, что напряжения на отдельных участках цепи не всегда совпадают по фазе с током I.
Так, на активном сопротивлении падение напряжения совпадает по фазе с током, на индуктивном оно опережает по фазе ток на 90° и на емкостном - отстает от него на 90°.

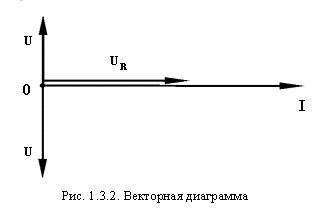

Графически это можно показать на векторной диаграмме (рис. 1.3.2).

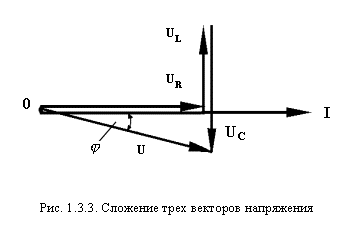

Изображенные выше три вектора падения напряжений можно геометрически сложить в один (рис. 1.3.3).



В таком соединении элементов возможны активно-индуктивный или активно-емкостный характеры нагрузки цепи. Следовательно, фазовый сдвиг имеет как положительный, так и отрицательный знак.
Интересным является режим, когда = 0.
В этом случае



Такой режим работы схемы называется резонансом напряжений.
Полное сопротивление при резонансе напряжений имеет минимальное значение:
, и при заданном напряжении U ток I может достигнуть максимального значения.
Из условия определим резонансную частоту



Явления резонанса напряжений широко используется в радиотехнике и в отдельных промышленных установках.


5. Цепь переменного тока с параллельным соединением активного, индуктивного и емкостного сопротивлений

Электрические цепи, в которых электрические величины (токи, напряжения и ЭДС) изменяются с течением времени по периодическому закону, принято называть цепями переменного тока.

Oпределение: Переменными называют токи и напряжения, изменяющиеся во времени, по величине и направлению. Их величина в любой момент времени называется мгновенным значением. Обозначаются мгновенные значения малыми буквами: i, u, e, p.

Токи, значения которых повторяются через равные промежутки времени, называются периодическими. Наименьший промежуток времени, через который наблюдаются их повторения, называется периодом и обозначается буквой Т. Величина, обратная периоду, называется частотой, т.е. и измеряется в герцах (Гц). Величина называется угловой частотой переменного тока, она показывает изменение фазы тока в единицу времени и измеряется в радианах, деленных на секунду

Максимальное значение переменного тока или напряжения называется амплитудой. Оно обозначается большими буквам с индексом ''m'' (например, I_m). Существует также понятие, действующего значения переменного тока (I). Количественно оно равно:



что для синусоидального характера изменения тока соответствует



Переменный ток можно математически записать в виде:



Здесь индекс выражает начальную фазу. Если синусоида начинается в точке пересечения осей координат, то = 0, тогда



Начальное значение тока может быть слева или справа от оси ординат. Тогда начальная фаза будет опережающей или отстающей.
