СОПРОТИВЛЕНИЯ В ЦЕПЯХ ПЕРЕМЕННОГО ТОКА


Электрический ток в проводниках непрерывно связан с магнитным и электрическими полями.
Элементы, характеризующие преобразование электромагнитной энергии в тепло, называются активными сопротивлениями (обозначаются R). Элементы, связанные с наличием только магнитного поля, называются индуктивностями.
Элементы, связанные с наличием электрического поля, называются емкостями. Типичными представителями активных сопротивлений являются резисторы, лампы накаливания, электрические печи и т.д. Индуктивностью обладают катушки реле, обмотки электродвигателей и транс-форматоров. Индуктивное сопротивление подчитывается по формуле:



где L - индуктивность.
Емкостью обладают конденсаторы, длинные линии электропередачи и т.д.
Емкостное сопротивление подсчитывается по формуле:



где С - емкость.

Реальные потребители электрической энергии могут иметь и комплексное значение сопротивлений. При наличии R и L значение суммарного сопротивления Z подсчитывается по формуле:



Аналогично ведется подсчет Z и для цепи R и С:



Потребители с R, L, C имеют суммарное сопротивление:



ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ АКТИВНОГО СОПРОТИВЛЕНИЯ R,
КОНДЕНСАТОРА С И ИНДУКТИВНОСТИ L


Рассмотрим цепь с активным, индуктивным и емкостным сопротивлениями, включенными последовательно (рис. 1.3.1).


Для анализа схемы разложим напряжение сети U на три составляющие:
UR - падение напряжения на активном сопротивлении,
UL - падение напряжения на индуктивном сопротивлении,
UC - падение напряжения на емкостном сопротивлении.

Ток в цепи I будет общим для всех элементов:






Проверку производят по формуле:



Следует отметить, что напряжения на отдельных участках цепи не всегда совпадают по фазе с током I.
Так, на активном сопротивлении падение напряжения совпадает по фазе с током, на индуктивном оно опережает по фазе ток на 90° и на емкостном - отстает от него на 90°.
Графически это можно показать на векторной диаграмме (рис. 1.3.2).



Изображенные выше три вектора падения напряжений можно геометрически сложить в один (рис. 1.3.3).



В таком соединении элементов возможны активно-индуктивный или активно-емкостный характеры нагрузки цепи. Следовательно, фазовый сдвиг имеет как положительный, так и отрицательный знак.
Интересным является режим, когда = 0.
В этом случае



Такой режим работы схемы называется резонансом напряжений.
Полное сопротивление при резонансе напряжений имеет минимальное значение:
, и при заданном напряжении U ток I может достигнуть максимального значения.
Из условия определим резонансную частоту



Явления резонанса напряжений широко используется в радиотехнике и в отдельных промышленных установках.


10. Назначение и область применения трансформаторов

Oпределение: Трансформатором называется статический электромагнитный аппарат, предназначенный для преобразования системы переменного тока одних параметров в систему переменного тока с другими параметрами.

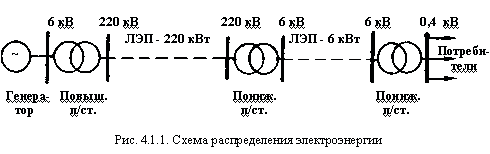

Известно, что передача электроэнергии на дальние расстояния осуществляется на высоком напряжении (220, 400, 500 кВ и более), благодаря чему значительно уменьшаются потери энергии в линии (рис. 4.1.1).

Получить такое высокое напряжение непосредственно в генераторе невозможно, поэтому в начале линии электропередачи устанавливают повышающие трансформаторы, а в конце линии устанавливают понижающие трансформаторы.

Таким образом, переменный ток по пути от электростанции до потребителя подвергается трех-, а иногда и четырехкратному трансформированию.
В зависимости от назначения трансформаторы разделяются на силовые и специальные.
Силовые трансформаторы используются в линиях электропередачи и распределения электроэнергии.
К специальным трансформаторам относятся: печные, выпрямительные, сварочные, автотрансформаторы, измерительные, трансформаторы для преобразования частоты и т.д.
Трансформаторы разделяются на однофазные и многофазные, из которых наибольшее применение имеют трехфазные.
Кроме того, трансформаторы могут быть двухобмоточными (если они имеют по две обмотки) или многообмоточными (если они имеют более двух обмоток). В зависимости от способа охлаждения трансформаторы разделяются на масляные и сухие.


11. Устройство и принцип действия однофазного силового трансформатора

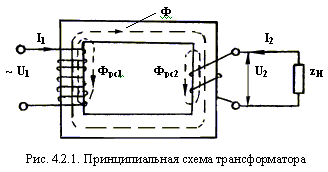

Простейший трансформатор состоит из магнитопровода и двух расположенных на нем обмоток. Обмотки электрически не связаны друг с другом. Одна из обмоток - первичная, подключена к источнику переменного тока. К другой обмотке - вторичной подключают потребитель.



Действие трансформатора основано на явлении электромагнитной индукции. При подключении первичной обмотки к источнику переменного тока в витках этой обмотки протекает переменный ток I1, который создает в магнитопроводе переменный магнито-поток Ф. Замыкаясь в магнитопроводе, этот поток пронизывает обе обмотки, индуктируя в них ЭДС:



Из этих формул следует, что вычисленные ЭДС е1 и е2 могут отличаться друг от друга числами витков в обмотках. Применяя обмотки с различным соотношением витков, можно изготовить трансформатор на любое отношение напряжений.
При подключении ко вторичной обмотке нагрузки zн в цепи потечет ток I2 и на выводах вторичной обмотки установится напряжение U2.
Обмотка трансформатора, подключенная к сети c более высоким напряжением, называется обмоткой высшего напряжения (ВН); обмотка, присоединенная к сети меньшего напряжения, называется обмоткой низшего напряжения (НН).
Трансформаторы - обратимые аппараты, т.е. могут работать как повышающими, так и понижающими.
Основными частями трансформатора являются его магнитопровод и обмотки. Магнитопровод выполняется из тонких листов электротехнической стали. Перед cборкой листы изолируются друг от друга лаком или окалиной. Это дает возможность в значительной мере ослабить в нем вихревые токи и уменьшить потери на перемагничивание.

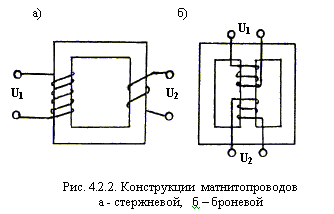

Трансформаторы бывают стержневыми и броневыми. Наиболее широкое распространение получили стержневые трансформаторы.
Трансформаторы броневого типа имеют разветвленный магнитопровод с одним стержнем и ярмами, частично прикрывающими (бронирующими) обмотки.
В трехфазном трансформаторе применяют трехстержневой магнитопровод, который похож на броневой, но обмотки на нем расположены на всех трех стержнях.



По способу сочленения стержней с ярмами различают шихтованные магнитопроводы и стыковые. В работе удобнее шихтованные магнитопроводы, т.к. воздушный зазор в местах сочленения у них меньше и они прочнее.

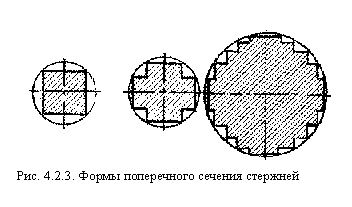

Форма поперечного сечения стержней зависит от мощности трансформатора: в небольших - это прямоугольник, а в средних и крупных - ступенчатое сечение.



Обмотки трансформаторов выполняют из медных проводов круглого и прямоугольного сечения, изолированных хлопчатобумажной пряжей или кабельной бумагой.

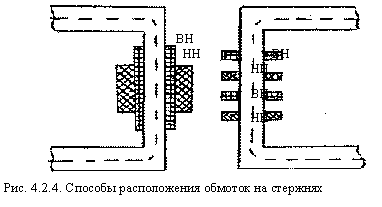

По взаимному расположению обмоток ВН и НН и по способу их размещения на стержнях различают обмотки концентрические и дисковые.



В масляных трансформаторах магнитопровод с обмотками помещается в бак, заполненный маслом, которое отбирает от них тепло, передавая его стенкам бака. Кроме того, электрическая прочность масла выше, чем у воздуха, что обеспечивает более надежную работу высоковольтных трансформаторов.
Для увеличения охлаждающей поверхности применяются трубчатые баки.
При нагревании масло расширяется. Излишек его попадает из общего бака в бак-расширитель, установленный на крышке трансформатора.
Для предотвращения аварии у трансформаторов напряжением 1000 кВ и выше на расширителе устраивают выхлопную трубу, закрытую мембраной - стеклянной пластиной. При образовании в баке большого количества газов мембрана выдавливается, и газы выходят наружу.


12. Особенности трехфазного силового трансформатора

Для трансформирования энергии в трехфазных системах используют либо группу из трех однофазных трансформаторов, у которых первичные и вторичные обмотки соединяются звездой или треугольником, либо один трехфазный трансформатор с общим магнитопроводом.

Трехфазные трансформаторы могут иметь различные схемы соединения первичных и вторичных обмоток. Все начала первичных обмоток трансформатора обозначают большими буквами: А, В, С; начала вторичных обмоток - малыми буквами: а, Ь, с.

Концы обмоток обозначаются соответственно: X, У, Z и х, у, z.
Зажим выведенной нулевой точки при соединении звездой обозначают буквой О.

Наибольшее распространение имеют соединения обмоток по схеме "звезда" (Y) и "треугольник" (), причем первичные и вторичные обмотки могут иметь как одинаковые, так и различные схемы. Если при соединении обмоток "звездой" нулевая точка выводится, то такое соединение называют "звезда c нулем" (Yо).

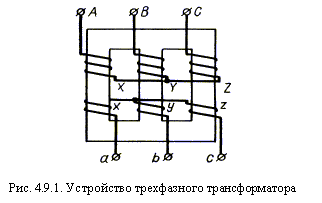

На рис. 4.9.1 приведен трехфазный трансформатор при включении обмоток Y/Y.





13. Принцип действия и устройство трехфазного асинхронного двигателя

общие сведения и конструкция асинхронного двигателя

Понятие асинхронной машины связано с тем, что ротор ее имеет частоту вращения, отличающуюся от частоты вращения магнитного поля статора.

Буква "а" здесь играет как бы роль отрицания или нестрогого следования ротора за синхронно вращающимся магнитным полем статора.

Создателем этой простой по конструкции, но удобной и надежной в работе машины является русский инженер М.О. Доливо-Добровольский. Асинхронный двигатель, впервые разработанный в 1889 году, практически не подвергся серьезным изменениям до наших дней.

В основу конструкции асинхронного двигателя положено создание системы трехфазного переменного тока принадлежащее этому же автору.

Переменный ток, подаваемый в трехфазную обмотку статора двигателя, формирует в нем вращающееся магнитное поле.

Основными конструктивными элементами асинхронного двигателя являются неподвижный статор и подвижный ротор (рис. 5.1.1). Статор и ротор разделены воздушным зазором от 0,1 мм до 1,5 мм. Пакет статора c целью уменьшения потерь на вихревые токи набирают из штампованных листов электротехнической стали. На внутренней полости статора имеются пазы, в которые укладываются провода обмотки. Листы статора перед сборкой в пакет изолируют слоем лака или окалины, полученной при их отжиге.



В пазы статора укладывают обмотку, которая в простейшем случае состоит из трех катушек - фаз, сдвинутых в пространстве на 120 эл. градусов. Ротор асинхронного двигателя представляет собой цилиндр, набранный из штампованных листов электротехнической стали. На поверхности ротора имеются продольные пазы для обмотки. Листы сердечника ротора специально не изолируют, т.к. в большинстве случаев достаточно изоляции от окалины.

В зависимости от типа обмотки роторы двигателей обычного исполнения делятся на короткозамкнутые и фазные.

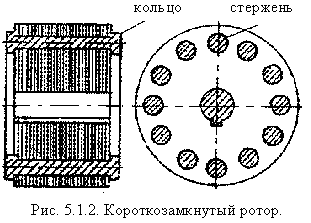

Обмотка короткозамкнутого ротора представляет собой медные стержни, забитые в пазы. С двух сторон эти стержни замыкаются кольцами. Соединения стержней с кольцами осуществляется пайкой или сваркой (рис. 5.1.2).

Чаще всего короткозамкнутую обмотку выполняют расплавленным, алюминием и литьем под давлением. При этом вместе со стержнями и кольцами отливаются и лопатки вентилятора.



Двигатели большой мощности имеют на роторе фазную обмотку. Конструкция ее аналогична обмотке статора. Концы этой обмотки выведены на контактные кольца. С помощью этих колец и токосъемных щеток к обмотке ротора подключают дополнительные сопротивления.
