СОЕДИНЕНИЕ ИСТОЧНИКОВ И ПРИЕМНИКОВ ЭНЕРГИИ ЗВЕЗДОЙ
Соединение обмоток генератора и приемников энергии звездой представляет со-бой схему, когда концы фаз соединяются в общий узел; а их начала присоединяются к линейным проводам (см. рис. 2.1.3).
По рисунку может показаться, что линейное напряжение вдвое больше фазного. Но это не так. Линейное напряжение равно не алгебраической сумме, а геометрической разности.

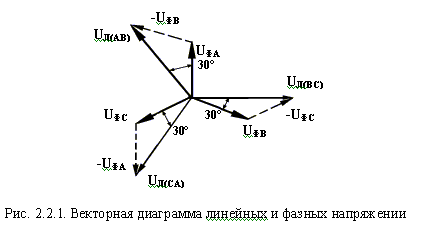

Для того чтобы получить вектор линейного напряжения, например Uл (АВ), нужно к концу вектора UфА подстроить вектор UфВ с обратным знаком. Вектор, соединяющий начало координат с концом вектора UфВ, и будет вектором линейного напряжения
Uл (АВ). Аналогично ведется построение векторов линейных напряжений Uл (ВС) и Uл (АС) (рис. 2.2.1).
![](images/274897-nomer-m312c96a1.png)
В результате построений образовалась трехлучевая звезда линейных напряжений, повернутых относительно звезды фазных напряжений на угол 30° против часовой стрелки.
Из полученных таким образом треугольников с тупым углом в 120° следует:
![](images/274897-nomer-47def3cf.png)
Для симметричной системы, когда
![](images/274897-nomer-173aae5d.png)
и
![](images/274897-nomer-m52051789.png)
![](images/274897-nomer-2b16d460.png)
или
![](images/274897-nomer-m2e4fd98a.png)
Если линейное напряжение, например, равно 380 В, то фазное будет:
![](images/274897-nomer-5f819ae3.png)
Если же фазное напряжение Uф = 127В, то линейное будет:
![](images/274897-nomer-4aff7e0.png)
В промышленности пользуются напряжением 127, 220 и 380 В.
В высоковольтных линиях электропередачи применяют напряжение 6 кВ, 10 кВ, 35 кВ, 110 кВ, 220 кВ, 400 кВ, 500 кВ и более.
В низковольтных установках применяются, как правило, четырехпроводные линии электропередачи, а в высоковольтных - трехпроводные.
Четырехпроводные линии удобны при совместном электропитании силовых и осветительных потребителей.
Электродвигатели, например, подключаются к трем линейным проводам, а осветительные приборы - к одному линейному и нулевому проводам.
При электроснабжении жилых домов в них вводят четырехпроводный кабель. В квартиры же подается один нулевой провод и один линейный. При этом линейные провода чередуются от квартиры к квартире. Это необходимо для того, чтобы наиболее равномерно загрузить сеть по фазам.

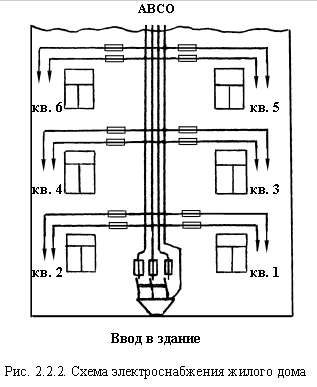

На рис. 2.2.2. показана схема электроснабжения жилого дома.
![](images/274897-nomer-m3e89d017.png)
СОЕДИНЕНИЕ ИСТОЧНИКОВ И ПРИЕМНИКОВ ЭНЕРГИИ ТРЕУГОЛЬНИКОМ

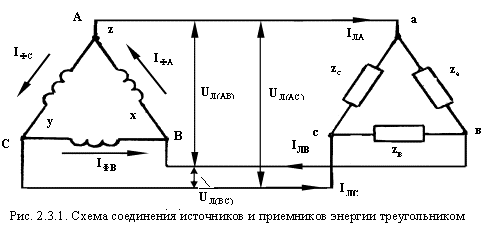

При соединении обмоток генератора и приемников энергии треугольником конец предыдущей фазы соединяется с началом последующей, образуя замкнутую систему. К линейным проводам в этом случае подключаются узловые точки (рис. 2.3.1).
![](images/274897-nomer-m61d643d1.png)
![](images/274897-nomer-m712dc890.png)
Вектор фазного тока располагается рядом с вектором соответствующего фазного напряжения под углом . Последний определяется характером нагрузки. Если, например, нагрузка активная, то
![](images/274897-nomer-145e6971.png)
![](images/274897-nomer-m71ea635.png)

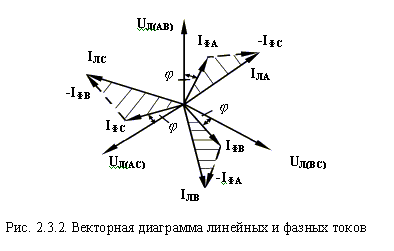

Для построения векторов линейных токов из каждого фазного тока геометрически вычитают соседний.
Нетрудно доказать, что в этом случае
![](images/274897-nomer-4f7f43ff.png)
9. Мощности в трехфазных цепях
Активная мощность трехфазной системы всегда равна сумме мощностей всех фаз:
![](images/274897-nomer-m661e5a6c.png)
или
![](images/274897-nomer-m6949e829.png)
При симметричной нагрузке:
![](images/274897-nomer-m5d956b03.png)
где Iф и Uф - фазные ток и напряжение, - сдвиг фаз между током и напряжением.
Можно также выразить мощность через линейные токи и напряжения, приняв при соединении звездой:
![](images/274897-nomer-617eb4b2.png)
при соединении треугольником
![](images/274897-nomer-6c1c03a7.png)
Независимо от схемы соединения произведение
![](images/274897-nomer-m30db2ed4.png)
![](images/274897-nomer-m4dbaf51.png)
![](images/274897-nomer-m29735dab.png)
здесь индексы "л" опущены.
По аналогии можно записать выражения для полной реактивной мощности:
![](images/274897-nomer-m144ae12f.png)
где
![](images/274897-nomer-m30e6aa09.png)
