Содержание:
Стр.
- Исходные данные……………………………………………………….4
- Объемно-планировочное решение…………………………………….5
- Ведомость отделки помещений....................................................6
- Экспликация полов………………………………………………8
- Ведомость отделки помещений....................................................6
- Конструктивное решение………………………………………………9
- Спецификация столярных изделий…………………………….11
- Спецификация Ж/Б изделий……………………………………12
- Перекрытие низ на отметке -0.300……………………………..13
- Спецификация столярных изделий…………………………….11
- Инженерно-техническое оборудование………………………………14
- Описание генерального плана…………………………………………15
- Технико-экономические показатели (Т.Э.П.)………………………...17
Исходные данные
Гражданское здание.
Место строительства: Московская область город Звенигород.
Нормативный вес снегового покрова 100 кг/м2.
Нормативный скоростной напор ветра 45 кг/м2.
Расчетная температура наружного воздуха -27ºС.
В качестве основания под фундамент служит суглинок, с нормативным сопротивлением 15 кН/м2.
Уровень грунтовых вод ниже залегания фундамента.
Здание III класса. Огнестойкость II степени. Долговечность III степени.
Объемно-планировочное решение
Здание имеет следующие габаритные размеры:
Высота этажа – 6.300м.
Ширина здания по осям – 21м.
Длина здания по осям – 35.050м.
Проектируемое здание имеет 2этажа (высота этажа – 3м); в здании 4 входа (2 для посетителей, 2 служебных).
На первом этаже располагаются помещения:
Тамбуры, торговый зал, 3 кладовых, 3 моечных, 3 туалета (1 для персонала, 2 для посетителей), офисное помещение, комната для персонала, цехи для кондитерских изделий, гардероб.
На второй этаж (hэт=3м.) ведут две двухмаршевые лестницы (служебная, основная), также на второй этаж поднимается грузовой лифт (для служебного пользования).
На втором этаже располагаются помещения:
Торговый зал, летняя терраса, раздаточная, буфет, банкетный зал, цехи для приготовления продуктов питания, 2 кладовые, хлеборезка, комната для персонала, офисное помещение.
Эвакуация людей осуществляется через основную и служебную лестницы.
Ведомость отделки помещений
| № | Наименование | Площадь М2 | Пол | Потолок | Стены, перегородки | Примечание | |
| Тип пола | Покрытие | ||||||
| 1 | Торговый зал | 209.0 | 2 | Линолеум | Водоэмуль-сионная краска | Водоэмуль-сионная краска | Улучшенная |
| 2 | Загрузочная | 20.0 | 1 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | |
| 3 | Кладовые | 65.6 | 1 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | |
| 4 | Моечные | 14 | 4 | Керамичес-кая плитка | Водоэмуль-сионная краска | Керамическая плитка | |
| 5 | Комната персонала | 8.0 | 2 | Линолеум | Армстронг | Водоэмуль-сионная краска | |
| 6 | Контора | 18.0 | 3 | Паркет | Армстронг | Виниловые обои | |
| 7 | Подготовка товаров в продажу | 9.9 | 1 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | |
| 8 | Отделка кондитерских изделий | 9.0 | 4 | Керамичес-кая плитка | Водоэмуль-сионная краска | Керамическая плитка | |
| 9 | Цехи | 83.8 | 4 | Керамичес-кая плитка | Водоэмуль-сионная краска | Керамическая плитка | |
| 10 | Санитарные узлы | 20.5 | 4 | Керамичес-кая плитка | Водоэмуль-сионная краска | Керамическая плитка | |
| 11 | Вестибюль | 18.0 | 1 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | Улучшенная |
| 12 | Гардероб | 5.0 | 2 | Линолеум | Водоэмуль-сионная краска | Водоэмуль-сионная краска | Улучшенная |
| 13 | Вестибюль | 30.0 | 1 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | Улучшенная |
| 14 | Торговый зал | 144.0 | 2 | Линолеум | Водоэмуль-сионная краска | Водоэмуль-сионная краска | Улучшенная |
| 15 | Раздаточная | 48.0 | 4 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | |
| 16 | Банкетный зал | 36.96 | 1 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | Улучшенная |
| 17 | Летняя терраса | 66.5 | 1 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | Улучшенная |
| 18 | Хлеборезка | 4.0 | 4 | Керамичес-кая плитка | Водоэмуль-сионная краска | Керамическая плитка | |
| 19 | Буфет | 4.0 | 1 | Керамичес-кая плитка | Водоэмуль-сионная краска | Водоэмуль-сионная краска | Улучшенная |
| 20 | Контора | 6.0 | 3 | Паркет | Армстронг | Виниловые обои | |
| 21 | Комната персонала | 6.0 | 2 | Линолеум | Армстронг | Водоэмуль-сионная краска | |
Экспликация полов
| Наименование или номер помещения по проекту | Тип пола по проекту | Схема пола или номер узла по проекту | Элементы пола и их толщина | Площадь помещений м2 |
| 2,3,7,11,13,16,17,19 | 1 | | Керамическая плитка ГОСТ6787-80 на цементном растворе М100 – 13мм Цементно-песчаная стяжка М100 – 20мм Утеплитель – 32мм Цементно-песчаная стяжка М100 – 15мм Плита перекрытия – 220мм | 250.96 |
| 1,5,12,14,21 | 2 | | Линолеум на х/б основе ГОСТ7251-77 – 4мм Прослойка из холодной мастики на водостойких вяжущих – 1мм Цементно-песчаная стяжка М100 – 20мм Легкий бетон γ=1100кг/м3 – 35-55мм Пароизоляция – 1слойная на мастике Плита перекрытия – 220мм | 372 |
| 6,20 | 3 | | Паркетная доска – 10мм Подстилка из полиуретана – 2мм Фанера – 12мм Легкий бетон γ=1100кг/м3 – 35-55мм Пароизоляция – 1слойная на мастике Плита перекрытия – 220мм | 24 |
| 4,8,9,10,15,18 | 4 | | Керамическая плитка ГОСТ6787-80 на цементном растворе М100 – 13мм Цементно-песчаная стяжка М100 – 20мм Гидроизоляция – 2слоя гидроизола на битумной мастике Цементно-песчаная стяжка М100 – 15мм Плита перекрытия – 220мм | 179.3 |
Конструктивное решение
Конструктивный тип здания –
неполный каркас (эта система конструктивного решения зданий получила значительное распространение, так как замена внутренних стен колоннами дает экономию материала, облегчает массу зданий и увеличивает полезную площадь помещений).
Фундаменты –
ленточные – ж/б сборные,
под колонны каркаса – монолитные с подколонниками стаканного типа.
Глубина залегания – 1.80м.
Отметка залегания – -2.450м.
Стены наружные, опираются на ленточный фундамент. Кирпич с утеплителем 640мм. Кирпич должен иметь марку по морозостойкости Мрз15 .
Перегородки – кирпич 120мм.
Перекрытия и покрытия из типовых сборных пустотных железобетонных плит с предварительным напряжением арматуры. Применение сборных плит перекрытий и покрытий увеличивает скорость возведения зданий. Плиты опираются на продольно расположенные балки и стены.
Основная лестничная клетка в осях 6-7, двух маршевая с проступью 300мм и подступенком 150мм. ширина марша 1500мм, длина марша 3000мм.
Служебная лестничная клетка в осях 5-6, двух маршевая с проступью 300мм и подступенком 150мм. ширина марша 1200мм, длина марша 3000мм.
Лестничные клетки перекрываются опиранием монолитных Ж/Б плит перекрытий на продольные стены.
Крыша совмещенная. Кровля из трехслойного гидроизоляционного ковра из рубероида и защитным слоем гравийной посыпки, что в 1,5 раза менее трудоемко, чем скатные чердачные крыши и на 10-15% дешевле их.
Водоотвод внутренний, организованный.
| Спецификация столярных изделий | ||||||
| Марка по проекту | Обозначения | Наименование | Количество | Примечание | ||
| Левых | Правых | Всего | ||||
| Окна | ||||||
| ОК-1 | 2100*1500 | - | 25 | Индивидуального изготовления | ||
| ОК-2 | 1200*1500 | - | 8 | Индивидуального изготовления | ||
| Витражи | ||||||
| В-1 | 3000*2000 6шт | - | 1 | Индивидуального изготовления | ||
| В-2 | 3000*2000 2шт | - | 1 | Индивидуального изготовления | ||
| В-3 | 3000*2000 3шт | - | 1 | Индивидуального изготовления | ||
| Двери | ||||||
| Д-1 | РС 8201 | НД-20 | 4 | 7 | 11 | |
| Д-2 | РС8212 | ДГ-21-8 | 12 | 14 | 26 | |
| Д-3 | РС8212 | ДГ-21-7 | 3 | 1 | 4 | |
| Спецификация ж/б изделий | |||||
| Марка по проекту | Обозначения | Наименование | Масса | Количество | Примечание |
| Фундаменты | |||||
| Ф-1 | ФЛ 10.24 | РС 1201 | 1.52 | 40 | |
| Ф-2 | ФЛ 10.12 | РС 1201 | 0.75 | 2 | |
| Ф-3 | ФЛ 8.24 | РС 1201 | 1.39 | 10 | |
| Ф-4 | ФЛ 8.12 | РС 1201 | 0.69 | 10 | |
| Плиты перекрытий | |||||
| П-1 | ПК-60-15 | 1-141-1 | 2.80 | 162 | |
| П-2 | ПТВ-30-12 | ИЖ-218-80 | 1.27 | 12 | |
| П-3 | ПТВ-34-12 | ИЖ-218-80 | 1.45 | 33 | |
Все железобетонные элементы взяты из московского территориального каталога типовых сборных железобетонных конструкций зданий и сооружений для промышленного и жилищно-гражданского строительства. Сборник ТК 1-6.
Инженерно-технологическое оборудование.
- Водопровод – объединенный, хозяйственно-питьевой – от центральной сети.
- Канализация – объединенная, хозяйственно-бытовая – от центральной сети.
- Отопление – от центральной сети.
- Горячее водоснабжение – от центральной сети.
- Вентиляция – принудительная, приточно-вытяжная.
- Освещение – от центральной сети 380/220В.
- Электроснабжение – от центральной сети 380/220В.
- Здание телефонизировано.
- Здание радиофицировано.
- Здание снабжено слабыми токами.
Описание генерального плана
Здание запроектировано с учетом природоохранительных требований, которые заключаются в том, что дом должен отвечать санитарно-техническим условиям по возможности сохранять природный ландшафт.
Для этого необходимо:
- Максимально сохранить природный естественный рельеф, почвенный покров и зеленые насаждения.
- Отводить поверхностные воды со скоростями, исключающими возможность эрозии почвы.
- Предотвращать при вертикальной планировке территории возникновение оползневых и просадочных процессов, нарушения режима грунтовых вод и заболочивание территории.
- Проектировать минимальный объем земельных работ с учетом использования на площадке вытесненных грунтов.
Подсчет красных и черных отметок.
Подсчет черных отметок.
Подсчет черных отметок методом интерполяции.
- Ч1=149,90
- Ч2=148,60
- Ч3=148,90
- Ч4=148,50
- Ч5=147,50
- Ч6=147,25
- Ч7=147,00
- Ч8=148,60
- Ч9=147,20

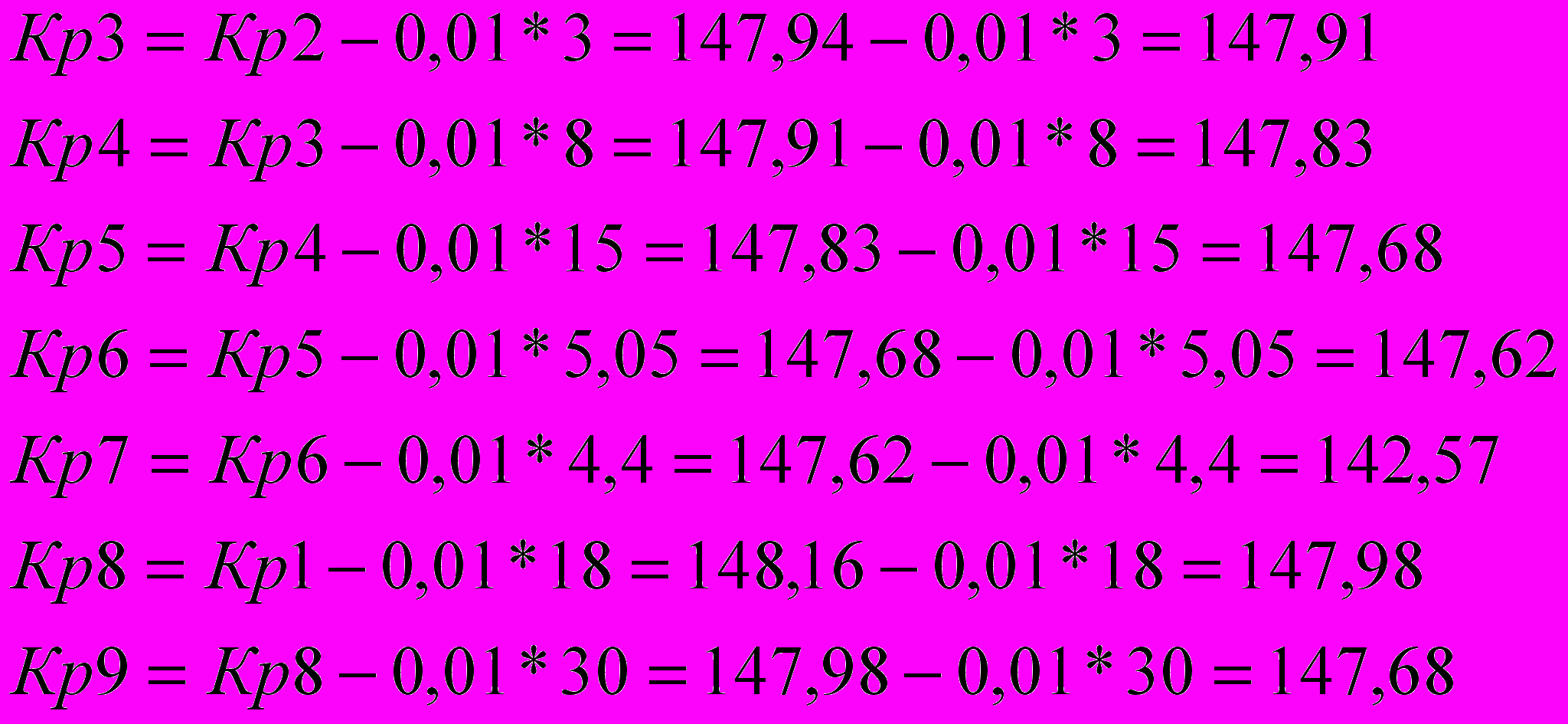

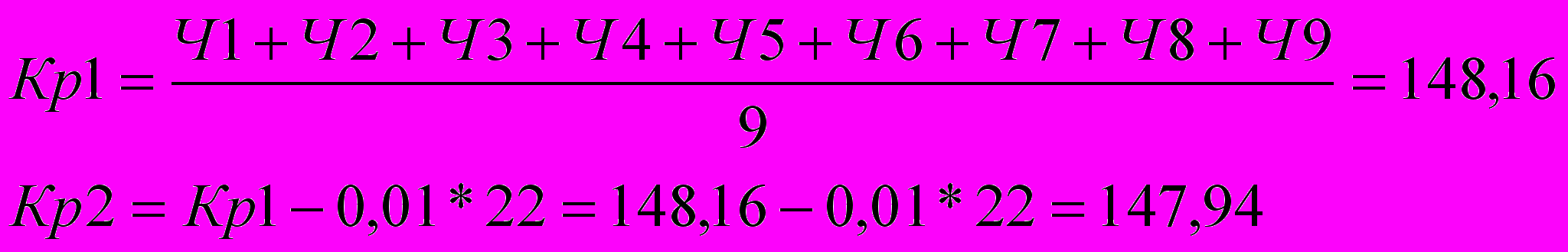

Подсчет красных.
Крыша плоская по плитам покрытия. Отвод воды от здания осуществляется за счет хорошей организационной отмостки.
Тротуар по отношению дороги на 150мм выше.
Ориентация по сторонам света С-Ю.
На генеральном плане находятся:
- Торговый центр
- Кафе
- Автостоянка
- ТП (трансформаторная подстанция)
- ЦТП (центральный тепловой пункт)
- Детская площадка.
Торговый центр строится на участке с перепадом высот, в центре жилого микрорайона.
При проектировании торгового центра предусматриваются широкие улицы, тротуары, обеспечивающие свободный проход людей, а также в случае пожара проезд пожарных машин.
Для удобства посетителей торгового центра предусмотрена стоянка для автомобильного транспорта и детская площадка.
Технико-экономические показатели
| № | Наименование | Характеристика и методика определения | Единица измерения | Показатель |
| 1 | Площадь застройки | Произведение длины здания на ширину по наружному измерению (цоколь входит) | М2 | 642,20 |
| 2 | Строительный объем | Произведение общей площади на высоту | М3 | 4923.43 |
| 3 | Общая площадь | Сумма всех помещений | М2 | 863,76 |
| 4 | Рабочая площадь | Из рабочей площади исключаются: С/У, коридоры, лестничные площадки, тамбуры | М2 | 769.26 |
| 5 | Планировочный коэффициент | Отношение рабочей к общей площади здания | --- | 0,89 |
| 6 | Объемный коэффициент | Отношение строительного объема здания к рабочей площади | --- | 6.40 |
