на станок токарно-копировальный
модели КЖ1832
- КРАМАТОРСК 2009 -
- НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Станок токарно-копировальный специальный модели КЖ1832 предназначен для черновой обработки осей колесных пар вагонов, электровозов, тепловозов и мотор-вагонных секций.
Заготовки осей представляют собой поковки или винтовой прокат.
Обработка заготовки оси производится двумя гидрокопировальными суппортами за одну установку.
Станок устанавливается в цехах заводов, занимающихся изготовлением вагонов, электровозов и тепловозов, мотор-вагонных секций, а также их ремонтом.
2.ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СТАНКА
Таблица 1
-
Наименование параметра
Значение
1
2
1. Предельный (наибольший) диаметр устанавливаемой заготовки над суппортом, мм
300
2. Предельный (наименьший) диаметр обрабатываемого изделия при зажиме в торцевых патронах, мм
120
3.Предельная длина устанавливаемой заготовки, мм:
наименьшая
наибольшая
2100
2650
4.Наибольшая масса устанавливаемой заготовки, не более, кг
1500
5.Пределы частот вращения шпинделя, об/мин
наименьшая
наибольшая
63-2,5
160-2,5
6.Число ступеней вращения шпинделя
5
7.Колличество ведущих бабок на станке, шт
2
8.Колличество суппортов, шт
2
9.Тип суппорта
гидрокопировальный
10.Пределы продольных подач суппорта, мм/мин
наименьшая
наибольшая
25
315
11.Способ регулирования подач
бесступенчатое
12.Предел скорости установочного перемещения суппорта, об/мин
4000
-
1
2
13.Число резцов, устанавливаемых в резцедержатель, шт
1
14.Сечение устанавливаемых резцов, мм х мм
40х40
15.Зажим изделия торцевыми патронами
Гидравлический, поджимом
задней бабки
16.Усилие зажима изделия торцевыми патронами, не менее, кг
на 1 ступени
на 2 ступени
10000
6800
17.Габаритные размеры станка (вместе с отдельно-расположенным оборудованием), мм
длина
ширина
высота
6990
4230
2500
18.Площадь станка в плане, м²
29.5
19.Масса станка с учетом отдельно-расположенных агрегатов и отдельно расположенного электрооборудования не более, кг
27700
20.Масса отдельно расположенных агрегатов и электрооборудования не более, кг
3280
21.Класс точности станка по ГОСТ 8-82
Н
22.Питающая сеть:
род тока
напряжение, В
частота, Гц
переменный трехфазный
380
50

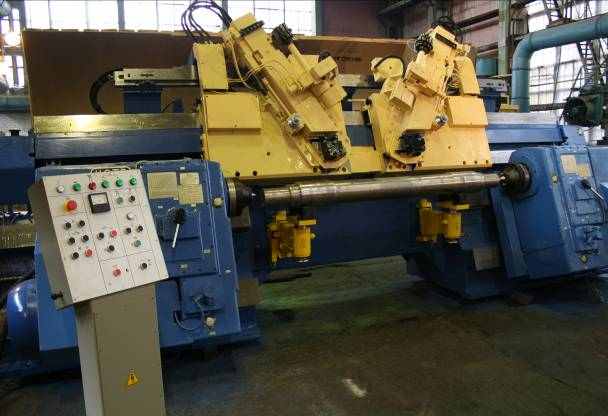

3. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СТАНКА
Станок имеет вертикальную компоновку, что обеспечивает удобный доступ к изделию, что важно при установке изделия и при замерах, а также обеспечивается возможность свободного схода стружки.
На верхних направляющих станины установлены каретки копировальных суппортов (левая и правая).
На нижних - левая и правая ведущие бабки.
Левая бабка перемещается при наладке станка в зависимости от длины обрабатываемого изделия.
Правая – по направляющим от гидроцилиндра для обеспечения зажима обрабатываемого изделия в поводковых патронах бабок.
Загрузка заготовки и выгрузка обработанного изделия проводится цеховым краном.
Сбор стружки производится в короб, размещенный в яме фундамента.
В целях безопасного обслуживания станка, зона резания закрывается раздвижными шторами.
4. КОМПЛЕКТНОСТЬ СТАНКА
Станок КЖ1832 комплектуется следующими основными узлами:
-
№
п/п
Наименование узлов
Кол.
Примечание
1
Станина
1
2
Кронштейн загрузочный
2
3
Ограждение зоны резания
1
4
Бабка (передняя)
1
5
Бабка (задняя)
1
6
Суппорт (левый)
1
7
Суппорт (правый)
1
8
Гидрооборудование
1
9
Электрооборудование
1
10
Пульт управления
1
11
Патрон торцевой (Ф120-Ф150)
Патрон торцевой (Ф150-Ф180)
2
2
Поставляем в зависимости от типа обрабатываемой оси
12
Комплект ЗИП
1
Изготовление деталей и узлов фундамента станка, а также их сборка производится заказчиком самостоятельно по документации изготовителя станка. Станок проектируется и изготавливается в соответствии с требованиями международного стандарта ИСО 9001-2000.
Со станком заказчику поставляется комплект документации, состоящей из общего вида станка, строй задания, на фундамент электрической, гидравлической и кинематической схем станка, а также руководства по эксплуатации.
