Подготовка кукурузной сеялки СУПН-8 к работе
При подготовке к работе проводят технический осмотр, проверяя наличие и исправность всех деталей и узлов. Особое внимание уделяют креплению болтовых соединений на зерно- и туковысевающих аппаратах. Высевающие аппараты открывают, осматривают диски, проверяют положение штырей и вилки. В банках аппаратов не должно быть посторонних предметов, ячейки высевающих дисков должны быть очищены. Общий вид высевающего аппарата сеялки СУПН-8 показан на рисунке 6.1.

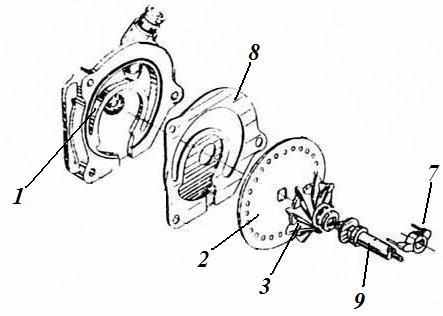

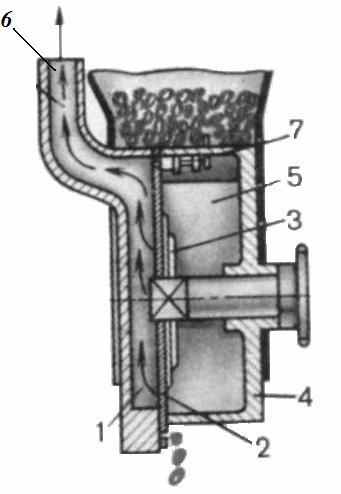

Рисунок 6.1 - Общий вид высевающего аппарата сеялки СУПН-8 и схема его рабочего процесса: 1 – вакуумная камера; 2 – диск; 3 – ворошитель; 4 – корпус; 5 - заборная камера; 6 – патрубок; 7 – вилка отражательная; 8 - уплотнитель; 9 – вал привода
Норма высева семян изменяется за счет подбора дисков и передаточных отношений от опорно-приводного колеса на вал высевающего аппарата. Для этого к каждой сеялке прилагается 4 комплекта высевающих дисков, различающихся числом отверстий и их диаметром (отверстия расположены на окружности радиусом 60 мм, для высева семян кукурузы применяют диски с 14 или 22 отверстиями диаметром 5,5 мм).
Передаточный механизм сеялки обеспечивает 45 передаточных чисел. Передаточное отношение от опорно-приводных колес на вал высевающего аппарата, необходимое для заданной нормы высева семян, определяется по формуле:
, (6),где
– диаметр опорно-приводного колеса (D=0.452 м);
- ширина междурядий, м;
- норма высева семян, шт/га;
– число отверстий в высевающем диске, шт.;
- коэффициент, учитывающий скольжение колес (=0,9-0,95).По таблице 6.1 подбирают норму высева семян и передаточное отношение, в соответствии с кинематической схемой устанавливают механизм передачи. Обучающиеся должны обратить внимание на то, что при определении нормы высева нужно учитывать всхожесть семян.
Таблица 6.1 - Ориентировочные нормы высева семян
и передаточные отношения
| № п/п | Норма высева, шт. | Кол-во отверстий в диске | Передаточное число | Кол-во зубьев звездочек | Скорость агрегата, км/ч | ||||
| на 1 га | на 1 м | А | Б | В | Г | ||||
| 1 | 25569 | 1,78 | 14 | 0,208 | 12 | 26 | 7 | 9 | 12 |
| 2 | 29011 | 2,03 | 14 | 0,236 | 12 | 23 | 7 | 9 | 12 |
| 3 | 35034 | 2,45 | 14 | 0,285 | 12 | 19 | 7 | 9 | 12 |
| 4 | 40566 | 2,83 | 14 | 0,330 | 19 | 26 | 7 | 9 | 12 |
| 5 | 45000 | 3,15 | 14 | 0,336 | 26 | 26 | 7 | 9 | 12 |
| 6 | 50646 | 3,54 | 14 | 0,412 | 23 | 23 | 7 | 9 | 12 |
| 7 | 55563 | 3,89 | 14 | 0,452 | 19 | 19 | 7 | 9 | 12 |
| 8 | 61341 | 4,29 | 14 | 0,499 | 21 | 19 | 7 | 9 | 12 |
| 9 | 70315 | 4,91 | 14 | 0,572 | 19 | 15 | 7 | 9 | 12 |
| 10 | 77819 | 5,45 | 14 | 0,633 | 21 | 15 | 7 | 9 | 12 |
| 11 | 87301 | 6,11 | 22 | 0,452 | 19 | 19 | 7 | 9 | 12 |
| 12 | 96572 | 6,72 | 22 | 0,500 | 21 | 19 | 7 | 9 | 12 |
| 13 | 110478 | 7,73 | 22 | 0,572 | 19 | 15 | 7 | 9 | 12 |
| 14 | 122260 | 8,56 | 22 | 0,633 | 21 | 15 | 7 | 9 | 10 |
| 15 | 127668 | 8,94 | 22 | 0,661 | 19 | 13 | 7 | 9 | 10 |
| 16 | 140995 | 9,87 | 22 | 0,729 | 21 | 13 | 7 | 9 | 10 |
| 17 | 144287 | 10,10 | 22 | 0,747 | 19 | 19 | 9 | 7 | 10 |
Для изменения передаточного отношения необходимо ослабить цепь механизма передач, повернуть рукоятку натяжного устройства вокруг вала против часовой стрелки до совмещения паза рукоятки с выступом на корпусе механизма передач. Затем вручную установить в нужное положение блок из 3 звездочек, а блок из 5 звездочек передвинуть с помощью рукоятки. После установки необходимого передаточного отношения рукоятку натяжного устройства переводят в первоначальное положение. Если таким путем не удается получить значение, близкое к заданному, то меняют местами звездочки на валу привода высевающих аппаратов и на выходном валу механизма передач или звездочки на выходном валу механизма передач и привода туковысевающих аппаратов (z=7). При этом необходимо помнить, что смена звездочек на приводе туковысевающих аппаратов влечет за собой также изменение нормы высева семян.
Для установки нормы высева обучающиеся практически решают задачи по установке заданного передаточного отношения и подсчитывают, сколько зерен высевают на 1 погонный метр.
Для замены высевающих дисков нужно отвернуть гайки-барашки на крышке высевающего аппарата, снять крышку, прокладку и высевающий диск, надеть нужный диск, чтобы отверстие меньшего диаметра накладки было направлено в сторону резинового ворошителя 3 (рисунок 6.1). После этого нужно установить крышку с прокладкой и затянуть гайки-барашки. Для надежной работы высевающего аппарата нужно правильно установить отражательную вилку (рисунок 6.2). Инструктор показывает порядок ее установки. Вилку устанавливают в соответствии с размером семян (таблица 6.2).

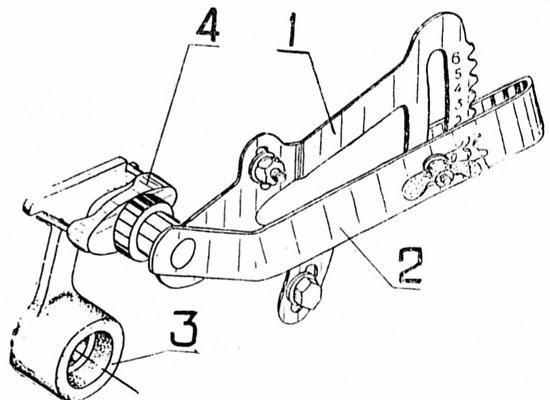

Рисунок 6.2 - Установка отражательной вилки: 1 – сектор; 2 – рычаг вилки; 3 – шаблон; 4 – вилка
Таблица 6.2 - Установка отражательной вилки
| Высев семян различных фракций | Деление шкалы сектора | Радиальное расстояние между штырями, мм | Расстояние от оси отверстий высевающего диска | |
| до верхнего штыря | до нижнего штыря | |||
| Высев невозможен | 0 | 0,5 | 0 | 0,5 |
| Мелкие семена кукурузы и другие культуры | 1 | 1,5 | 0,5 | 1 |
| Плоские семена кукурузы | 2 | 3,5 | 1,5 | 2 |
| Крупные фракции и некалиброванные семена | 3 | 5,5 | 2,5 | 3 |
| Крупные семена кукурузы и других культур | 4 | 7,5 | 3,5 | 4 |
| То же | 5 | 9,5 | 4,5 | 5 |
| То же | 6 | 11,5 | 5,5 | 6 |
Правильность установки вилки проверяют с помощью специального шаблона, в котором есть 2 паза для штырей вилки.
Шаблон нужно ставить после высевающего диска, предварительно отвернув гайки-барашки, крепящие крышки высевающих аппаратов. Сняв крышку, прокладку и высевающий диск, совмещают штыри с пазами шаблона. При этом штыри занимают касательное положение снизу и сверху к окружности, по которой расположены отверстия высевающего диска, нулевое деление шкалы сектора совмещают с отметкой ''Б'' на рычаге вилки. Затем снимают шаблон и устанавливают высевающий диск, прокладку и крышку высевающего аппарата на свои места.
6.3 Установка нормы высева минеральных удобрений
Чтобы высевные окна туковысевающих аппаратов не забивались, удобрения должны быть просеяны через сито с отверстиями 7x7 мм, а влажность не должна превышать 8-12%. Туковысевающий аппарат регулируется открытием высевного окна. Для этого изменяют положение направляющего скребка. Когда скребок установлен правильно, то при нулевом положении рычага регулятора конец скребка должен упираться во внутреннюю поверхность пояса туковой банки. Если это условие не соблюдается, рычаг смещают в нужную сторону, предварительно ослабив гайку его крепления к скребку. Зазор между диском (дном) высевающего аппарата и нижней кромкой пояса туковой банки для сухих удобрений должен составлять 0,5-1 мм, для влажных—1,5-2 мм. Зазор регулируют путем вворачивания или выворачивания опорного штыря диска аппарата. Ориентировочную подачу гранулированного суперфосфата влажностью 10% в 1 окно за 1 оборот высевающего диска при различных положениях регулятора подбирают по таблице 6.3.
Таблица 6.3 - Подача минеральных удобрений в 1 окно за 1 оборот высевающего диска, кг
| Число зубьев ведущей звездочки туковысевающих аппаратов механизма передач | Передачное число | Деление шкалы регулятора высева | ||||
| 1 | 2 | 3 | 4 | 5 | ||
| 7 | 0,031 | 0,15 | 0,35 | 0,65 | 0,68 | 0,80 |
| 9 | 0,024 | 0,193 | 0,45 | 0,72 | 0,87 | 1,03 |
Количество минеральных удобрений, высеваемых через 1 окно за 1 оборот диска, определяют по формуле
, кг, (7)где
– площадь, засеваемая за 1 оборот опорно-приводного колеса, м2; – заданная форма высева удобрений, кг/га;
– количество рядков, в которые одновременно вносятся удобрения;
– передаточное число на вал диска, высевающего аппарата.
, (8)где
– диаметр опорно-приводного колеса, м (0,482 м);
– ширина захвата сеялки, т.е.
. (9)После предварительной установки нормы высева удобрений обучающиеся практически проверяют правильность установки рычагов регулятора. Для этого приподнимают сеялку так, чтобы опорно-приводные колеса не касались земли, и поворачивают их на 15-20 оборотов. Затем собирают высеянное удобрение, взвешивают и сравнивают с расчетным количеством, которое определяют по формуле
, кг, (10)где
– количество засеваемых рядков;
– ширина междурядий, м; – число оборотов опорно-приводного колеса;
– коэффициент работы сеялки (1,05-1,1).Если в результате проверки полученная масса удобрений отличается от расчетной больше чем на 8%, рычаг регулятора устанавливают на другое деление шкалы и повторяют проверку.
6.4 Регулировка глубины хода сошников
Глубину хода каждого сошника регулируют отдельно, изменяя положение полоза сошника относительно прикатывающего колеса. Для этого переставляют пружинный шплинт на кулисе регулятора глубины высева. Минимальная глубина высева обеспечивается при установке шплинта в нижнее отверстие кулисы, максимальная – в верхнее. Одно отверстие соответствует изменению глубины хода сошника на 1 см.
6.5 Установка вылета маркера
При установке маркера необходимо помнить, что его конструкция позволяет вести агрегат по следу диска маркера при междурядьях 700 мм и ширине колеи трактора 1400 мм попеременно правым и левым колесами трактора, а также посередине трактора и правым колесом. Вылет маркера сеялки СУПН-8 (расстояние от диска до крайнего сошника) регулируют в поле перед началом посева согласно параметрам, приведенным в таблице 6.4:
Таблица 6.4 – Расстояние от диска маркера до крайнего сошника, мм
| Вождение агрегата | ||
| Посередине трактора | По правому и левому колесам трактора попеременно | По правому переднему колесу |
| 3150 | 2450 (правый маркер) 3850 (левый маркер) | 2450 |
6.6 Комплектование посевного агрегата для высева семян свеклы
Подготовка трактора к работе со свекловичной сеялкой
Подготовка трактора для агрегатирования с сеялкой ССТ-12Б аналогична подготовке трактора при работе с сеялкой СУПН-8, исключая пункт соединения гидросистем трактора и сеялки.
Подготовка свекловичной сеялки к работе, составление агрегата
Свекловичные сеялки ССТ-12Б и ССТ-8А предназначены для пунктирного посева калиброванных семян с одновременным внесением в почву минеральных удобрений, а для посева дражированными семенами их необходимо оборудовать специальными приспособлениями. Сеялка ССТ-12Б предназначена для посева с междурядьями 45 см, сеялка ССТ-8 – для посева с междурядьями 60 см. Обе эти сеялки агрегатируют с тракторами МТЗ-80/82, ЮМЗ-6Л и Т-70С.
Принципиальная схема сеялки ССТ-12Б показана на рисунке 6.3.
При настройке сеялки на норму высева обучающиеся самостоятельно изменяют норму высева семян свеклы при помощи смены звездочек механизма привода (изменением передаточного отношения), установкой трехрядных и однорядных ячеистых дисков, а также установкой или удалением сектора 1 для трехрядных дисков (см. рисунок 6.4). В подготовку сеялки к работе входят установки норм высева семян, внесения удобрений и глубины заделки семян.
Норму высева семян устанавливают на гектар (в килограммах) или на метр (в штуках). Пользуясь таблицами 6.5 и 6.6, подбирают передаточное отношение на КПП и установкой необходимого диска. Норму высева семян определяют по формуле
, шт./м, (11)где
– количество ячеек на диске; – передаточное число к высевающему диску; – диаметр приводного колеса, м.Для пересчета нормы высева необходимо получить характеристику семян, их абсолютную массу и количество штук в 1 кг. Для получения таких данных необходимо взять по 100 шт. из подготовленных к посеву калиброванных семян свеклы и взвесить их.
Регулировку норм высева производят изменением количества рядов ячеек на диске и изменением скорости вращения диска. Скорость вращения диска изменяют установкой приводной цепи механизма передач на необходимые звездочки.
Рисунок 6.3 - Схема рабочего процесса сеялки ССТ-12Б: 1- опорно-приводное колесо; 2 – механизм передач; 3 – замок автосцепки; 4 – брус рама; 5 – туковысевающий аппарат; 6 – подвеска; 7 – бункер; 8 – корпус секции; 9 – регулятор глубины; 10 – следообразователь; 11 – загортачи; 12 и 15 – катки; 13 – семявысевающий аппарат; 14 и 17 – сошники; 16 - комкоотводитель

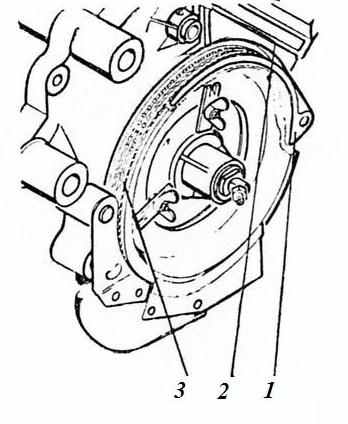

Рисунок 6.4 - Установка сектора: 1- сектор; 2 – крышка; 3 – диск
Таблица 6.5 - Рекомендуемые режимы работы трехрядными
высевающими дисками
| Нормы высева семян, шт/м | Скорость сеялки, км/ч | Кол-во рядов ячеек на диске | Кол-во зубьев звездочки КПП | Переда-точное число на КПП | Переда-точное число на диск | Примечание | |
| ведущей | ведомой | ||||||
| 10 | 7,2 | 2 | 12 | 26 | 0,462 | 0,116 | С сектором |
| 12 | 7,2 | 2 | 12 | 23 | 0,522 | 0,131 | » |
| 15 | 7,2 | 2 | 19 | 26 | 0,731 | 1,183 | » |
| 17 | 7,2 | 2 | 21 | 26 | 0,808 | 0,202 | » |
| 10 | 7,2 | 2 | 21 | 23 | 0,915 | 0,228 | » |
| 22 | 7,2 | 2 | 19 | 19 | 1,0 | 0,250 | » |
| 25 | 7,2 | 2 | 21 | 19 | 1,1 | 0,276 | » |
| 30 | 7,2 | 3 | 21 | 15 | 1,4 | 0,350 | » |
| 35 | 7,2 | 3 | 21 | 19 | 1,1 | 0,276 | Без сектора |
| 50 | 7,2 | 3 | 21 | 13 | 1,615 | 0,404 | » |
Таблица 6.6 - Рекомендуемые режимы работы однорядными
высевающими дисками
| Нормы высева семян, шт/м | Скорость высева, км/ч | Кол-во зубьев звездочки на КПП | Переда-точное число на КПП | Переда-точное число на диск | |
| ведущей | ведомой | ||||
| 8 | 7,2 | 12 | 19 | 0,632 | 0,158 |
| 10 | 7,2 | 19 | 26 | 0,731 | 0,183 |
| 11 | 7,2 | 12 | 15 | 0,800 | 0,200 |
| 12 | 7,2 | 21 | 23 | 0,913 | 0,228 |
| 15 | 7,2 | 21 | 19 | 1,105 | 0,276 |
| 17 | 7,2 | 19 | 15 | 1,276 | 0,317 |
| 20 | 6 | 21 | 15 | 1,400 | 0,350 |
| 23 | 6 | 21 | 13 | 1,615 | 0,404 |
| 25 | 7,2 | 21 | 26 | 0,808 | 0,202 |
Норма высева минеральных удобрений на гектар обеспечивается соответствующей частотой вращения высевающего аппарата, которая регулируется механизмом привода сеялки. Норма внесения удобрений
, кг/га, может быть подсчитана теоретически по формуле
, (12)где
– передаточное число;
– масса высеваемых удобрений в 1 окно за 1 оборот высевающего механизма, кг (за 1 оборот высевающего механизма в 1 окно высевается 0,042 кг гранулированного суперфосфата);
- ширина междурядий, м; – диаметр приводного колеса, м.Для установки механизма привода на требуемую норму высева удобрений (таблица 6.7) к тукопроводам нужно подвязать мешочки и поддомкратить сеялку, чтобы колеса не касались земли.
Таблица 6.7 - Ориентировочные нормы высева гранулированного суперфосфата и соответствующие им передаточные числа от опорно-приводного колеса диаметром 510 мм
| Норма высева при ширине междурядий 45 см, кг/га | Передаточное число | Расположение зубчатых колес | |||
| на валу контрпривода | на валу привода аппарата | на штыре промежу-точного зубчатого колеса | сменное зубчатое колесо | ||
| 50 | 0,092 | 11 | 35 | 18 | 15 |
| 69 | 0,126 | 15 | 35 | 18 | 11 |
| 87 | 0,151 | 18 | 35 | 15 | 11 |
| 114 | 0,18 | 11 | 18 | 35 | 15 |
| 135 | 0,216 | 11 | 15 | 35 | 18 |
| 162 | 0,245 | 15 | 18 | 35 | 11 |
| 191 | 0,353 | 18 | 15 | 35 | 11 |
| 223 | 0,401 | 15 | 11 | 35 | 18 |
| 151 | 0,481 | 18 | 11 | 35 | 15 |
| 309 | 0,572 | 35 | 18 | 15 | 11 |
| 317 | 0,686 | 35 | 15 | 18 | 11 |
| 505 | 0,936 | 35 | 11 | 18 | 15 |
Для удобства отсчета на колесах делают отметки и определяют количество оборотов колеса на 0,01 га по формуле
, (13)где
– ширина междурядья, м; – количество рядов, засеваемых машиной; – диаметр приводного колеса, м.После этого вручную прокручивают приводные колеса (из расчета на 0,01 га), высеваемые из всех аппаратов удобрения взвешивают. Полученную суммарную массу (в килограммах) умножают на 100. Это и будет фактический высев удобрений на 1 га. Если при проверке окажется, что высев удобрений не соответствует заданной норме, устанавливают механизм передач на другое передаточное число.
Глубину заделки семян семенным сошником регулируют вращением регулировочного винта. Вращая винт вправо по часовой стрелке, сошник заглубляют на 1 см при передвижении втулки на 1 деление.
6.7 Подготовка поля, работа агрегатов для посева кукурузы и
свеклы, контроль качества посева
От подготовки поля существенно зависит производительность и качество посева.
Осмотр поля проводят с целью определения качества предпосевной обработки, готовности почвы к посеву (температура на глубине заделки семян не ниже + 10ºС), выявления препятствий, способных вызвать отказ машин, выявления опасных зон и удаления посторонних предметов.
Направление посева и способы движения устанавливают с учетом размера и конфигурации поля, направления господствующих ветров, состава посевного агрегата и предшествующей обработки. При рядовом способе посева чаще всего применяют гоновые способы, но возможны способы всвал или вразвал (для широкозахватных агрегатов) и беспетлевой с перекрытием (для коротких гонов).
При рядовом и перекрестном посеве на поле отмечают поворотные полосы и проводят контрольные борозды. Обычно ширину поворотной полосы при челночном способе движения принимают равной четырем захватам агрегата. При других гоновых способах движения требуется меньшая ширина поворотной полосы, ее принимают равной трем или двум захватам агрегата.
После подготовки поля к посеву агрегат выводят на линию первого прохода. Сеялку с включенным гидромотором для привода вентилятора (СУПН-8) опускают в рабочее положение на ходу, после чего на незасеянную часть поля опускают маркер и начинают движение. Посевной агрегат должен двигаться прямолинейно.
После проезда агрегатом нескольких метров регулируют глубину и качество заделки семян, проверяют количество семян вдоль рядка в борозде и четкость работы высевающих аппаратов, сошников, механизмов передач и маркеров.
Перед каждым поворотом выключают гидромотор вентилятора (СУПН-8), поднимают маркер и лишь после этого поднимают саму сеялку. Выполнив поворот, опускают маркер и продолжают работу.
При посеве кукурузы и свеклы работу агрегатов контролируют постоянно, проводя при необходимости соответствующие регулировки.
Проверяют высев семян или удобрений всеми высевающими аппаратами, правильность высева заданной нормы семян и удобрений, глубину заделки семян, ширину основных и стыковых междурядий, прямолинейность движения агрегата, повреждаемость семян. Качество посева контролируют на любом участке засеянного поля.
