Лекция 2. 12/09/06
Тема: «Топология ВС. Обобщенная модель ВС. Основные принципы построения ВС. Требования к сети»
Топология ВС- это графическое начертание соединений между элементами сети.
Различают:
- Физическую топологию
- Логическую топологию
Физическая топология- физическое начертание соединений между физическими элементами сети
Логическая топология – графическое представление направления потоков информации между функциональными элементами сети

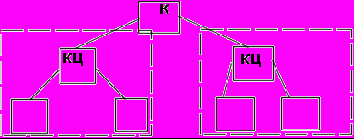

Сегменты сети:
- физический сегмент – это отрезок кабельной системы, соединяющий два структурных элемента сети;
- логический сегмент – часть сети, которая объединена единым трафиком, или в которой циркулирует нелокализованный трафик

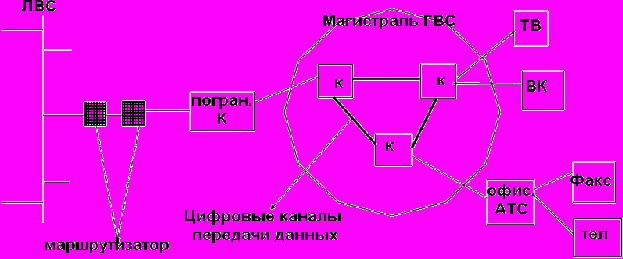

Обобщенная структура ГВС
Физическая топология ЛВС

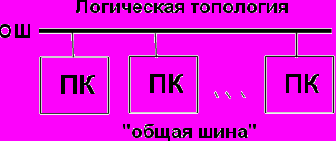

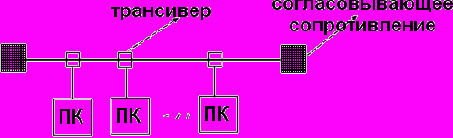

1. Общая шина

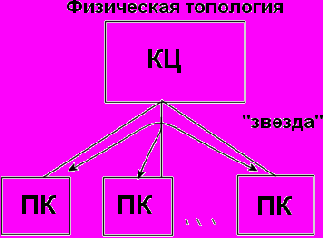

2. Звезда
3. Кольцо
4. Смешанная
ОБОБЩЕННАЯ МОДЕЛЬ ВС
ВС можно представить в виде четырехслойной модели
| 1 | Вычислительные средства (аппаратная платформа) Пк, ср-ва печати и тд) |
| 2 | Структурированная кабельная система |
| 3 | Структурно-образующее оборудование
|
| 4 | Программная платформа
|
Концентратор – это СОО, объединяющее узлы вычислительной системы в один логический сегмент
Коммуникатор – это СОО, управляющее потоком информации на канальном уровне модели взаимодействия открытых систем OSI (Open System Interconnection), и разделяющее сеть на отдельные логические сегменты
Маршрутизатор – СОО, определяет маршрут
Шлюз – устройство, объединяющее части вычислительной системы реализованной на различных технологиях
Сетевая служба – это комплекс приложений, реализующих программным способом определяющую сетевую услугу пользователям (www-служба) и как правило поставляемый в комплекте с сетевой ОС.
ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ ВС
1. Принцип “клиент-сервер”
Редиректор – программная компонента, определяющая факт работы с локальными ресурсами или удаленными сетевыми
Клиент – программная компонента, образующая запросы на использование удаленных ресурсов
Сервер – программная компонента сетевой ОС, которая находится в постоянной готовности принятия и обработки удаленных запросов
2. Принцип модульного построения сети. Модель OSI
Модульное построение сети – это правило конструирования, предписывающее создание системы, как совокупности функционально-законченных частей – модулей, обеспечивающее возможность замены отдельных модулей без необходимости изменения остальных модулей.
| Прикладной |
| Представительный |
| С  еансовый |
| Транспортный |
| Сетевой |
| Канальный |
| Физический |
| Прикладной |
| Представительный |
| Сеансовый |
| Транспортный |
| Сетевой |
| Канальный |
| Физический |
6
5
4
3
2
1
Набор битов
1
– сообщения – протоколы2 – сообщения - интерфейсы
Сообщение – это логически законченный блок данных, которыми обмениваются узлы сети, находящиеся в разных частях системы
Протокол – набор формализованных правил обмена сообщениями между узлами сети
На одноименных уровнях модели OSI сообщение:
- логическая часть – алгоритм обмена
- формат сообщения
Интерфейс – формализованное правило обмена сообщениями внутри узла между соседними уровнями модели OSI
Сообщение:
- логическая часть – алгоритм обмена
- формат сообщения
Стек протоколов – это набор протоколов различных уровней модели OSI, достаточный для построения сети по определенной технологии.
Стек TCP/IP – совокупность протоколов, реализующих функции уровней модели OSI на определенных принципах, а именно:
- канальный уровень
Протоколы – Ethernet, Token Ring
Сообщение – кадр – сообщение канального уровня модели OSI в стеке TCP/IP
- сетевой уровень
Протоколы – IP (Internet Protocol)
Сообщение – пакет
- транспортный уровень
Протоколы – TCP
Сообщение – сегмент
- на сл.уровнях в стеке TCP/IP протоколы неопределенны
Обобщенный формат сообщений в стеке TCP/IP
Заголовок (З) – предназначен для указания служебных признаков, обеспечивающих продвижение и обработку сообщения по сети. Основным содержанием заголовка является адрес отправителя и адрес получателя.
ПД – поле данных – содержит данные, подлежащие передаче по сети
- контрольная сумма – контрольное поле, определяющее корректность сообщения.ТРЕБОВАНИЯ К СЕТИ
- производительность
- расширяемость
- масштабируемость
- поддержка различных видов трафика
- безопасность
