Рис. 4
ΔUст
Во избежании теплового пробоя последовательно со стабилитроном всегда включают резистор Rо, ограничивающий ток Iст, который является обратным током для p-n-структуры стабилитрона.
Дифференциальное сопротивление стабилитрона . Если напряжение Uвх может меняться в обе стороны от своего среднего значения, то точку “А” выбирают на середине вольт-амперной характеристики стабилитрона, причем
Перейдя к приращениям, запишем , а подставив ΔΙст из выражения rдиф , получим: , откуда .
При видно, что и стабильность выходного напряжения тем лучше, чем больше отношение .
Основными параметрами стабилитрона являются:
Uст – напряжение стабилизации;
Iст – минимальный ток стабилизации;
Imax ст – максимальный ток стабилизации;
rдиф – дифференциальное сопротивление;
Рmax – максимальная мощность рассеяния;
αст – температурный коэффициент стабилизации.
Выпускаются кремниевые стабилитроны на напряжение стабилизации от 1,3 до 400 В и на мощности от 250 мВт до 50 Вт.

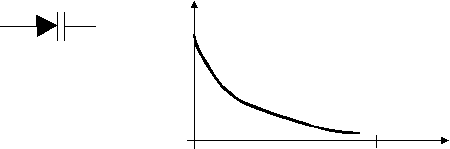

Варикапы. Это полупроводниковые диоды, у которых используется барьерная емкость запертого p-n- перехода, зависящая от значения приложенного к варикапу обратного напряжения. Внешнее обратное напряжение, втягивая электроны в глубь n-области, а дырки в глубь p-области, расширяет p-n-переход, и в соответствии с выражением изменяет барьерную емкость от параметра d. Основной характеристикой варикапа является зависимость его емкости от значения обратного напряжения – вольт-фарадная характеристика (рис. 5).
С пФ
Рис. 5 0 Uобр, В
10В
Основными параметрами варикапов являются номинальная емкость и диапазон ее изменения, а также допустимое обратное напряжение и мощность. Варикапы применяются для электрической настройки колебательных контуров в радиоаппаратуре.
Туннельные диоды. Так называют диоды, основанные на туннельном эффекте, который наблюдается в p-n-структуре с настолько большим содержанием примесей, что полупроводник приобретает свойства, близкие к металлам.
Явление, заключающееся в том, что электрон, имеющий энергию, недостаточную для преодоления потенциального барьера p-n- перехода, все же проходит через него, если с другой стороны барьера имеется такой же свободный энергетический уровень, который занимал электрон перед барьером, называют туннельным эффектом.

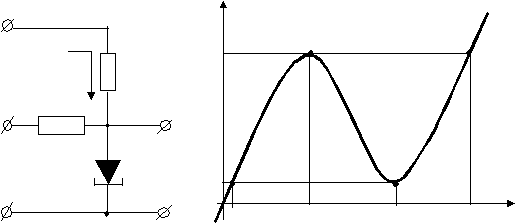

Вероятность туннельного перехода тем выше, чем уже p-n- переход и меньше его потенциальный барьер. В туннельных диодах благодаря высокой концентрации примесей толщина p-n-перехода составляет 0,01мкм, что в десятки раз меньше, чем у диодов других типов, поэтому туннельный эффект в них ярко выражен и приводит к своеобразному виду вольтамперной характеристики (рис. 6).
Iпр
+
U0 Iп А C
R1
Ia
R2
+
Uвх. Uвых.
Iв B
_ U1 Uп Uв Upp Uпр
Рис. 6
Туннельный диод не обладает односторонней проводимостью.
Основные параметры туннельных диодов: пиковый ток Iп и напряжение пика Uп; ток впадины Iв и напряжение впадины Uв; напряжение раствора Uрр.
Падающий участок АВ характеристики диода можно рассматривать как дифференциальное отрицательное сопротивление. На этом свойстве основано применение этих диодов для создания генераторов и переключающих схем.
2. Биполярные транзисторы

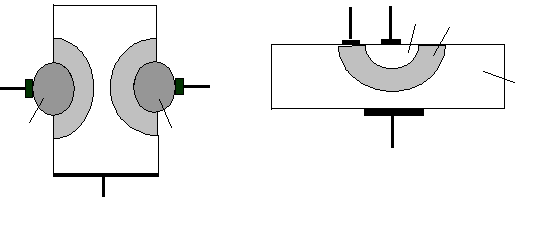

Биполярным транзистором называют полупроводниковый прибор с тремя выводами, имеющий два взаимодействующих электронно-дырочных перехода, которые образованы между тремя областями с чередующимися типами проводимости. В зависимости от порядка чередования областей различают транзисторы p-n-p- и n-p-n- типов.
Средняя область называется базой (Б). Переход, к которому приложено прямое напряжение, называют эмиттерным, а соответствующую наружную область – эмиттером (Э). Другой переход, смещенный в обратном направлении, называют коллекторным, а соответствующую наружную область – коллектором (К).
Ge n Б Э n p
p p
Э K n
In In K
а) б)
Б
