3. Биполярные транзисторы:

3.1. Устройство и основные процесссы.


3.1.1. Устройство биполярного транзистора

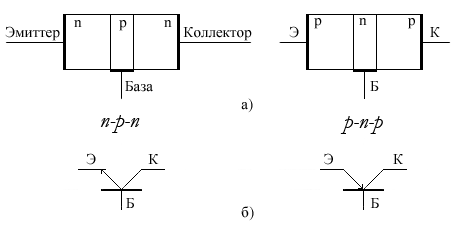

Биполярным транзистором называется электронный прибор с двумя взаимодействующими p-n -переходами и тремя или более выводами. P-n-переходы образуются тремя близко расположенными областями с чередующимися типами электропроводности: p-n-p или n-p-n . Такие транзисторы называют биполярными, так как их работа основана на использовании в качестве носителей заряда как электронов, так и дырок. Примерный вид структуры и обозначения на схемах биполярных транзисторов представлены на рис.3.1,а. Жирной чертой показаны невыпрямляющие контакты выводов; на рис.3.1,б даны обозначения n-p-n транзистора и p-n-p транзистора.



Рис. 3.1

Большинство биполярных транзисторов изготавливается на основе кремния. Чаще используется структура n-p-n , так как в этом случае основными носителями являются электроны, а они более подвижны чем дырки. Ниже будут рассматриваться в основном биполярные транзисторы типа n-p-n, однако выводы в основном справедливы и для биполярных транзисторов типа p-n-р , с той лишь разницей, что прямое и обратное напряжение у них имеют противоположный знак по сравнению с n-p-n .

Несмотря на кажущуюся симметрию структуры биполярного транзистора по отношению к базе, p - n -переходы его несимметричны. Область эмиттера имеет более высокую концентрацию основных носителей по сравнению с коллектором. Часто область эмиттера обозначают с плюсом: n+ - эмиттер, n – коллектор, подчеркивая тем самым более высокую концентрацию электронов в эмиттере. Эмиттер выполняет роль поставщика основных носителей заряда к коллектору. Из-за большой концентрации электронов эмиттер имеет высокую проводимость (или малое объемное сопротивление). База является более высокоомной областью по сравнению с эмиттером. Основных носителей в ней – дырок – здесь мало. Однако дырки являются неосновными носителями в областях эмиттера и коллектора.

К эмиттерно-базовому переходу обычно прикладывается относительно небольшое прямое напряжение. Поэтому мощность, рассеиваемая в области эмиттера, сравнительно невелика, коллекторный переход находится обычно под достаточно большим обратным напряжением, что приводит к большой мощности, рассеиваемой в нем. Поэтому этот коллекторный переход имеет гораздо большую площадь по сравнению с эмиттером.

По конструкции и технологии изготовления различают биполярные транзисторы сплавные, эпитаксиально-диффузионные, планарные.

Рабочей областью транзистора является так называемая активная область кристалла, расположенная непосредственно под эмиттерным переходом. Необходимое взаимодействие между переходами обеспечивается малой толщиной базы, которая у современных транзисторов меньше диффузионной длины L и не превышает нескольких микрометров. При этом ток одного перехода сильно влияет на ток другого, и наоборот. База транзистора может быть легирована неравномерно и равномерно по своему объему. В базе с неравномерным распределением атомов примеси (неоднородная база) образуется внутреннее электрическое поле, приводящее к дрейфу носителей заряда и ускорению движения носителей через базу. В однородной базе движение носителей связано только с диффузией. Поэтому первый тип транзисторов называют дрейфовыми, а второй – бездрейфовыми. Дрейфовые транзисторы более быстродействующие.

3.1.2. Режим работы биполярного транзистора и основные физические процессы


В зависимости от сочетания знаков и значений напряжений на p-n-переходах транзистора различают следующие режимы его работы:

а) активный режим – на эмиттерный переход подано прямое напряжение, а на коллекторный переход – обратное;

б) режим отсечки – на оба перехода поданы обратные напряжения (транзистор заперт);

в) режим насыщения – на оба перехода поданы прямые напряжения (транзистор полностью открыт);

г) инверсный активный режим – напряжение на эмиттерном переходе обратное, на коллекторном – прямое.

Режимы отсечки и насыщения характерны для работы транзистора в качестве электронного ключа; активный режим используют при работе транзистора в усилителях. Инверсное включение используется редко, например, в схемах двунаправленных переключателей, при этом транзисторы должны иметь симметричные свойства в обоих направлениях.

В режиме отсечки оба перехода заперты, через них проходят незначительные обратные токи, что эквивалентно большому сопротивлению переходов. В первом приближении можно считать, что все токи равны нулю, а между выводами транзистора имеет место разрыв (см.рис.3.2,а).



Рис. 3.2

В режиме насыщения через оба перехода проходит большой прямой ток. В первом приближении можно считать все выводы закороченными. Говорят, что транзистор «стягивается в точку» (рис.3.2,б).

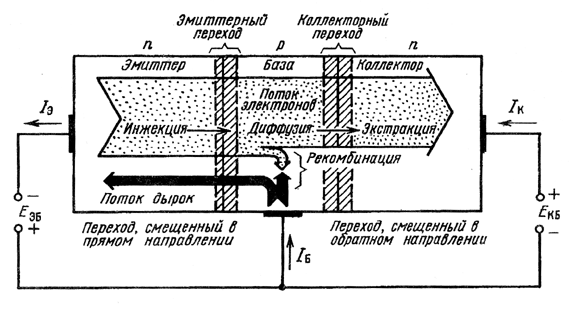

Более сложная картина токов в транзисторе наблюдается при разных полярностях напряжений на переходах, т.е. в активном режиме. Рис. 3.3 иллюстрирует принцип работы транзистора в активном режиме.

Здесь показаны области p - n -переходов и потоки электронов и дырок в результате взаимодействия переходов в активном режиме.



Рис. 3.3

Через смещенный в прямом направлении эмиттерный переход проходит достаточно большой прямой ток, обусловленный движением основных носителей заряда (в данном случае – электронов). Электроны пролетают через p-n-переход и инжектируются (впрыскиваются) в область базы; при этом дырки из области базы проходят через переход в эмиттер (для них p-n-переход также смещен в прямом направлении). Но поскольку эмиттер имеет большую концентрацию примесей, то поток электронов из эмиттера в базу намного сильнее потока дырок из базы в эмиттер. Именно электронный поток и является главным действующим лицом в транзисторе типа n -p-n (аналогично дырки – в транзисторе типа p-n-р).

Из-за диффузии и дрейфа (в дрейфовых транзисторах) электроны движутся в сторону коллекторного перехода, стремясь равномерно распределиться в толще базы. Так как база имеет очень малую толщину и малое число дырок, большинство разогнавшихся еще в эмиттере электронов не успевает рекомбинировать в базе, они достигают коллекторного p-n-перехода, где для них, как для неосновных носителей в области базы, обратное напряжение перехода не является барьером, и уже в коллекторе электроны попадают под притягивающее действие приложенного внешнего напряжения, образуя во внешней цепи коллекторный ток IК .

В результате рекомбинации части электронов с дырками базы образуется ток базы IБ, направленный в противоположную от коллектора сторону, и коллекторный ток оказывается несколько меньше эмиттерного. Через коллектор также течет обратный ток неосновных носителей – дырок, вызванный обратным смещением коллекторного перехода.

3.2.1. Способы включения бипролярного транзистора


Биполярный транзистор, как управляемый прибор с тремя выводами, может быть описан двумя семействами вольтамперных характеристик (ВАХ): семейством входных ВАХ и семейством выходных ВАХ. Вид их определяется способом включения в схему транзистора, а именно: какой из трех выводов является общим с источниками питания и нагрузки.

Входными ВАХ транзистора являются зависимости входного тока транзистора от входного напряжения при заданном постоянном напряжении на выходе: выходными ВАХ являются зависимости выходного тока от выходного напряжения при заданном постоянном входном токе (или, реже, напряжении): .

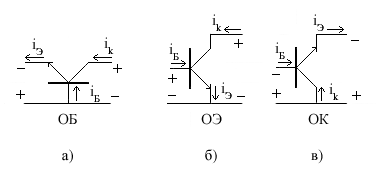

Возможны три схемы включения (по числу выводов) биполярного транзистора: с общей базой (ОБ), общим эмиттером (ОЭ) и общим коллектором (ОК). На рис.3.4. представлены эти схемы включения транзистора вместе с полярностью источников питания, причем указанная полярность обеспечивает активный режим. Напряжения обычно отсчитываются относительно общего вывода транзистора.



Рис. 3.4.

В справочниках обычно даются семейства ВАХ транзисторов, включенных по схеме ОБ или ОЭ. Однако основные необходимые параметры транзистора можно рассчитать для остальных схем включения, зная их для какой-либо одной.

Отметим, что включение транзистора, например, отличным от ОБ способом, не отражает никаких новых физических эффектов в транзисторе. Кроме того, при расчетах схем с транзисторами на компьютерах с помощью моделирующих программ чаще всего вообще никак не учитывается способ включения. Программы используют математические модели транзистора, являющиеся едиными для всех схем включения. Однако, анализ характеристик и параметров различных схем включения часто облегчает понимание принципа работы схемы и получение некоторых предварительных результатов.

3.2.2. Схема с общей базой


Как видно из рис.3.4,а для схемы ОБ входным током является ток базы iБ , входным напряжением – напряжение uЭБ , выходным током – ток коллектора iК , а выходное напряжение uКБ .Поскольку напряжение uЭБ отрицательно, то для удобства построения графиков ВАХ его заменяют положительным напряжением uБЭ . На рис. 3.5 показан примерный вид входных ВАХ транзистора с ОБ.



Рис. 3.5

Входные характеристики здесь в значительной степени определяются характеристикой открытого эмиттерного p - n -перехода, поэтому они аналогичны ВАХ диода, смещенного в прямом направлении. Сдвиг характеристик влево при увеличении напряжения uКБ обусловлен так называемым эффектом Эрли (эффектом модуляции толщины базы), заключающимся в том, что при увеличении обратного напряжения uКБ коллекторный переход расширяется, причем в основном за счет базы. При этом толщина базы как бы уменьшается, уменьшается ее сопротивление, что приводит к уменьшению падения напряжения uБЭ при неизменном входном токе.

Модуляция толщины базы проявляется в большей степени при малых выходных напряжениях, и меньше при больших Иногда это явление уже заканчивается при uКБ > 2 В, и входные ВАХ при больших напряжениях сливаются в один график.

Так же, как у диода, входные ВАХ при заданных постоянных напряжениях позволяют определить статические и дифференциальные (динамические) сопротивления :

,

.

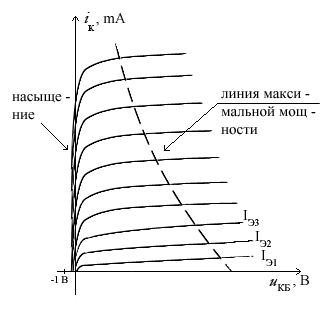

Выходными ВАХ для схемы с ОБ являются зависимости выходного коллекторного тока от напряжения коллектор-база при постоянных токах эмиттера . На рис. 3.6 показаны примерные графики выходных ВАХ.



Рис. 3.6

Из рисунка видно, что ток коллектора становится равным нулю только при uКБ < 0, то есть только тогда, когда коллекторный переход смещен в прямом направлении. При этом начинается инжекция электронов из коллектора в базу. Эта инжекция компенсирует переход из базы в коллектор электронов эмиттера. Данный режим называют режимом насыщения. Линии в области uКБ < 0, называются линиями насыщения. Ток коллектора становится равным нулю при uКБ < -0,75 В. При uКБ >0 и токе эмиттера, равном нулю, транзистор находится в режиме отсечки, который характеризуется очень малым выходным током, равным обратному току коллектора IК0 , то есть график ВАХ, соответствующий iЭ = 0, практически сливается с осью напряжений.

При увеличении эмиттерного тока и положительных выходных напряжениях транзистор переходит в активный режим работы.

Ток коллектора связан с током эмиттера соотношением

,

где - статический коэффициент передачи тока эмиттера; он равен отношению тока коллектора к току эмиттера при постоянном напряжении на коллекторе относительно базы; IК0 – обратный ток коллектора.

Отношение малых приращений этих же токов определяет дифференциальный коэффициент передачи эмиттерного тока

.

Наклон выходных характеристик численно определяет дифференциальное сопротивление коллекторного перехода:



Природа обратного тока коллектора такая же, как и у обратного тока диода, включенного в обратном направлении. Он протекает и тогда, когда ток эмиттера равен нулю.

Учитывая малость величины обратного тока по сравнению с коллекторным током в активном режиме, можно считать, что ток коллектора в активном режиме прямо пропорционален току эмиттера:

.

При значительных эмитерных токах и напряжениях на коллекторном переходе линии ВАХ начинают изгибаться вверх из-за намечающегося пробоя коллекторного перехода.

Так как обратный ток коллектора возрастает при увеличении температуры , то и графики выходных ВАХ при увеличении температуры смещаются вверх.

В активном режиме выходное напряжение uКБ и мощность , выделяющаяся в виде тепла в коллекторном переходе, могут быть большими. Чтобы транзистор не перегрелся, необходимо выполнение неравенства

,

где PK, max - максимально допустимая мощность для данного типа транзистора.

Чтобы правильно выбрать параметры схемы, где будет работать транзистор, на выходных ВАХ строят так называемую линию допустимой мощности, определяемую заданной максимально допустимой мощностью. Уравнение этой линии

.

На рис. 3.6 эта линия показана пунктиром. Мгновенные значения выходных тока и напряжения не должны выходить за пределы линии максимально допустимой мощности. Область допустимой работы ограничивается также значениями максимально допустимых выходного тока и выходного напряжения IК, max и UKБ, max .

Транзистор, включенный по схеме с общей базой, используется в усилителях напряжения и мощности, так как несмотря на то, что выходной ток почти равен входному, выходное напряжение значительно больше входного. Из-за достаточно большого выходного сопротивления транзистор с ОБ используют в источниках стабильного тока.


3.2.3. Схема с общим эмиттером


В схеме с общим эмиттером (рис.3.4,б) общим электродом является эмиттер. Входным током является ток базы iБ , входным напряжением – напряжение uБЭ , выходным током – ток коллектора iК , выходным напряжением – напряжение uКЭ . Входные ВАХ определяются при постоянном выходном напряжении:

,

выходные ВАХ при постоянном входном базовом токе:

.

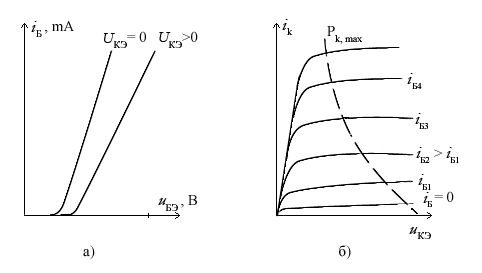

Пример входных и выходных ВАХ для транзистора ОЭ приведен на рис.3.7.



Рис. 3.7

Они естественно отличаются от входных и выходных ВАХ транзистора ОБ. На входных ВАХ это отличие проявляется в том, что при увеличении выходного напряжения из-за эффекта модуляции базы характеристики сдвигаются вправо. Выходные ВАХ расположены в одном квадранте, в активном режиме идут с бóльшим наклоном, что означает меньшую величину дифференциального выходного сопротивления транзистора ОЭ по сравнению с ОБ.

Учитывая, что



и

,

имеем

.

Величина называется статическим коэффициентом передачи базового тока. Для малых изменений переменных вводится динамический коэффициент передачи базового тока

.

Так как несколько меньше 1 (0.9…0,995), то величина коэффициента базового тока значительно больше 1 (9…200).

В транзисторе ОЭ выполняются в соотношения:



где rK*- выходное дифференциальное сопротивление, - обратный ток транзистора ОЭ.
Область отсечки (ток базы равен нулю) характеризуется током . Область насыщения ограничивается линией насыщения при небольших значениях выходного напряжения.

Для нормальной работы транзистора должны выполняться условия:

,

где правые части характеризуют максимально допустимые значения соответствующих переменных.

Схема включения ОЭ применяется наиболее часто, так как здесь имеет место усиление как по току, так и по напряжению. Поэтому в справочниках обычно задаются параметры именно для этого типа включения транзистора.


3.2.4. Схема с общим коллектором

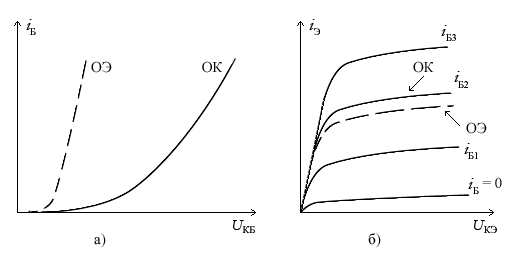

Для схемы включения транзистора с ОК обычно справочные данные, в том числе по ВАХ, не приводятся. Входными переменными являются базовый ток iБ и напряжение uБК , выходные – ток эмиттера и напряжение эмиттер - коллектор. Входные ВАХ по форме мало отличаются от входных ВАХ схемы ОЭ, но диапазон изменения входного напряжения здесь практически такой же, как диапазон изменения выходного напряжения (см.рис.3.8,а, где пунктиром показана входная ВАХ транзистора с ОЭ). Поскольку выходное напряжение здесь отличается от выходного напряжения транзистора ОЭ на относительно малую величину uБЭ , то и выходные ВАХ мало отличаются от ВАХ транзистора ОЭ, лишь для того же входного тока выходной ток несколько выше, поскольку iЭ = iК + iБ и iБ << iК (см.рис.3.8,б).



Рис. 3.8

Коэффициент передачи тока в этой схеме включения транзистора равен



Выходное напряжение чуть меньше выходного, так как . Поэтому схемы с использованием транзистора с ОК называют повторителями напряжения или эмиттерными повторителями, поскольку нагрузка обычно подключаются к эмиттеру. Для анализа схем с ОК достаточно иметь ВАХ или параметры транзисторов с ОБ или ОЭ.


3.2.5. Инверсное включение транзистора


Режим работы транзистора, при котором коллекторный переход смещен в прямом направлении, а эмиттерный – в обратном, называется инверсным. В этом случае коллектор играет роль эмиттера, а эмиттер – коллектора.



Рис. 3.9

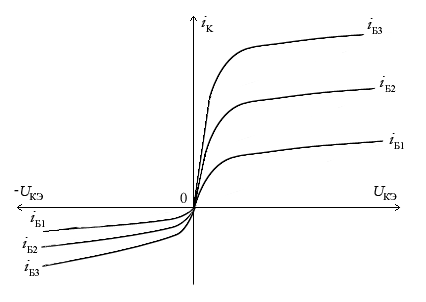

Для такого включения транзистора характерно . На рис. 3.9 показан примерный вид выходных ВАХ транзистора с ОЭ в прямом (первый квадрант) и обратном включениях (третий квадрант), откуда видно, что при инверсном включении обычный транзистор имеет меньший коэффициент передачи тока базы как в статическом, так и в динамическом режимах.


3. Биполярные транзисторы:

3.3. Математические модели биполярного транзистора


3.3.1. Модель Эберса - Молла

Для анализа работы транзистора в схемах Дж.Д.Эберс и Дж.Л.Молл в 1954 г . предложили простые и удобные модели транзистора, различные варианты которой широко используются на практике. В эти модели входят управляемые источники тока, управляемые токами, учитывающие связь между взаимодействующими p - n -переходами в биполярном транзисторе. Эти модели справедливы для всех режимов работы транзистора.

Простейшим вариантом низкочастотной модели Эберса-Молла является модель с идеальными p - n -переходами и двумя источниками тока. На рис. 3.11 представлена такая модель.



Рис. 3.11

Здесь - коэффициент передачи коллекторного тока в инверсном режиме; - токи, текущие через переходы, они определяются соотношениями:

,

- обратные тепловые токи коллектора и эмиттера соответственно.
В некоторых источниках и справочниках используются обозначения для обратных тепловых токов в виде IЭБК и IКБК , причем эти тепловые токи измеряются при короткозамкнутых коллекторе для IЭБК и эмиттере для IКБК . Кроме того, в аналитических соотношениях иногда используются обозначения IЭ0 и IК0 , равные

,

отражающие обратные токи эмиттера и коллектора при обрыве коллектора или эмиттера соответственно.

В соответствии с первым законом Кирхгофа для токов эмиттера и коллектора схемы рис.3.11 имеем
(*)
