2.2.1. "Идеальный" диод

Представление реального диода в виде «идеального диода» равносильно модели идеального вентиля: полностью открыт (прямое включение), полностью закрыт (обратное включение). В закрытом положении ток равен нулю при любом отрицательном напряжении на диоде, в открытом положении напряжение равно нулю при любом токе. Таким образом дифференциальные сопротивления в закрытом и открытом состоянии равны соответственно бесконечности и нулю. На рис.2.2. представлены ВАХ «идеального диода»(жирно) и его схемы замещения в открытом и закрытом состяниях.



Рис. 2.2

Такое представление реального диода часто удобно использовать для анализа схем выпрямителей с большими значениями амплитуд выпрямляемых напряжений, когда нелинейностью начального участка прямой ветви ВАХ и наличием небольшого обратного тока можно пренебречь.

Рассмотрим пример работы простейшей выпрямительной схемы с «идеальным диодом» при гармоническом входном напряжении и нулевом постоянном смещении (Рис.2.3). Величина сопротивления нагрузки R , с которого снимается выпрямленное напряжение, значительно больше дифференциального сопротивления в открытом состоянии реального диода, и меньше дифференциального сопротивления закрытого перехода.



Рис. 2.3

Пусть , причем амплитуда Е_m такова, что можно использовать модель «идеального диода». При положительных значениях входного напряжения диод обладает нулевым дифференциальным сопротивлением, и ток в цепи равен

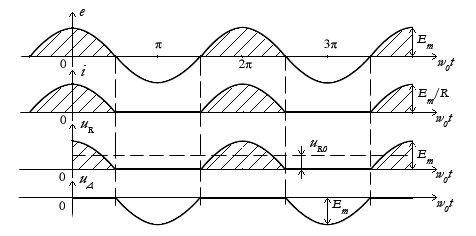

а при отрицательных значениях е(t) ток равен нулю. Осциллограммы тока и напряжений в схеме показаны на рис.2.4.



Рис. 2.4

Поскольку напряжение на нагрузке R несинусоидально, его можно разложить в ряд Фурье по гармоникам частоты входного напряжения. Выпрямленным напряжением является постоянная составляющая напряжения u_R (t) :



Из рисунка 2.4 видно, что напряжение на нагрузке отнюдь не постоянно, а пульсирует относительно постоянного напряжения U_R,0.

При наличии дополнительного постоянного напряжения Е_см (смещение) изменится уровень положительных и отрицательных напряжений на диоде, т.к. входное напряжение выпрямителя будет равно

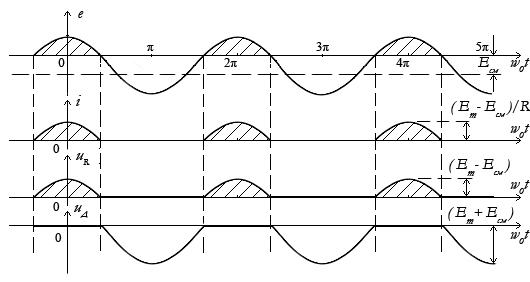

На рис.2.5 показаны осциллограммы тока и напряжений для отрицательного смещения. На рисунке положительные уровни сигналов отмечены штриховкой.



Рис. 2.5

Как видим, обратное напряжение на диоде здесь увеличилось на величину смещения, а выпрямленное напряжение уменьшилось не только за счет уменьшения амплитуды тока, но и за счет уменьшения длительности импульсов тока.

В данной схеме выпрямителя выходное напряжение не постоянно, а имеет форму усеченных косинусоидальных импульсов, что свидетельствует о наличии в спектре тока и напряжения гармоник частоты выпрямляемого напряжения. Для уменьшения амплитуды гармоник на нагрузке выпрямителя ставят специальные фильтры нижних частот. Простейшим вариантом такого фильтра является параллельная цепочка RC вместо одного сопротивления R (см.рис.2.6).



Рис. 2.6

Величину емкости определяют исходя из заданного коэффициента подавления амплитуды первой гармоники, как наибольшей в спектре тока или из неравенства:



При выполнении этого неравенства постоянная составляющая тока протекает через резистор R , а все переменные составляющие – через конденсатор С , так как его сопротивление переменным токам будет значительно меньше сопротивления резистора.

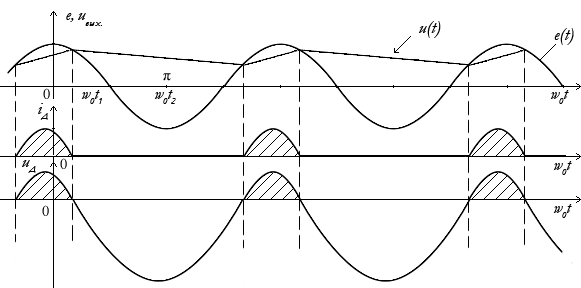

Можно рассмотреть работу выпрямителя и во временной области. Осциллограммы токов и напряжений в установившемся режиме показаны на рис. 2.7, причем входное и выходное напряжения здесь совмещены на одном графике.



Рис. 2.7

Напряжение на диоде определяется разностью входного и выходного напряжений:



Напряжение же на выходе можно представить в виде процессов заряда и разряда конденсатора С . При положительных напряжениях на диоде сопротивление последнего равно нулю (или мало в реальном диоде в прямом режиме) конденсатор быстро (практически мгновенно) заряжается до напряжения, примерно равному е(t₁); в следующие моменты времени напряжение на диоде становится отрицательным, диод закрывается, и емкость медленно разряжается через сопротивление R достаточно большой величины. При правильном выборе С и R постоянная времени разряда емкости значительно больше постоянной времени заряда, так что при разряде напряжение на выходе почти не меняется. В установившемся режиме выходное напряжение колеблется около некоторого среднего значения U_вых,0 , близком по величине к амплитуде входного напряжения. Пульсации выпрямленного напряжения здесь значительно меньшие, чем в схеме без конденсатора.
