Рисунок 5
Таблица 3.4
№ вар. | Задание |
31 | Объясните возможность применения схем реле времени в электрон-ных устройствах автоматики |
32 | Написать уравнение изменения напряжения на конденсаторе С и пояснить, как по нему определить время выдержки срабатывания реле. |
33 | Как изменится работа схемы, если будет пробит конденсатор С? |
34 | Каким образом можно регулировать выдержку времени в схеме? |
35 | Объяснить процесс заряда и разряда конденсатора С при работе реле. |
36 | Какие неисправности возможны в схеме, если после размыкания ключа SB после требуемой выдержки времени не произойдет срабатывание реле КТ. |
37 | Как изменится работа схемы, если увеличить сопротивление R1. |
38 | Объяснить, в какие точки схемы и какие приборы надо включить для определения напряжения на конденсаторе и тока срабатывания реле. |
39 | Как изменится работа схемы, если параллельно конденсатору С подсоединить конденсатор такой же емкости? |
40 | Объяснить, какие электронные элементы питаются от источника Е. |
Варианты 41-50

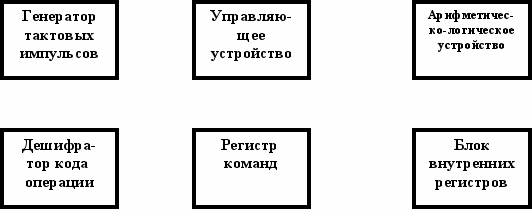

Составить структурную схему микропроцессора из функциональных узлов, указанных на рисунке 6. Показать на схеме ввод сигналов и команд управления, адреса команд операций и вывода данных. Ответить на вопрос своего варианта по таблице 3.5.
ГТИ УУ АЛУ
ДКО РК БВР
Рисунок 6
Таблица 3.5
№ вар. | Задание |
41 | Объяснить устройство ввода информации в МП. |
42 | Объяснить взаимодействие отдельных блоков МП. |
43 | Объяснить принцип действия оперативного запоминающего устрой-ства на ферритовых сердечниках. |
44 | Объяснить принцип работы сумматора арифметического устройства. |
45 | Объяснить, как записываются числа в двоичной системе счисления и почему эта система применяется в ЭВМ. |
46 | Объяснить, как происходит сложение и вычитание двоичных чисел. |
47 | Объяснить принцип действия логических элементов типа «И». |
48 | Объяснить принцип действия логических элементов типа «ИЛИ». |
49 | Объяснить принцип работы внешнего запоминающего устройства с магнитной записью на ленте или барабане. |
50 | Объяснить принцип работы двоичного счетчика на транзисторах. |
Вариант 51-60

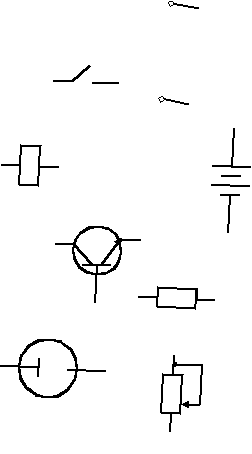

Составить схему для снятия статических характеристик биполярного транзистора с ОЭ из элементов указанных на рисунке 7. Объяснить назначение элементов схемы и ответить на вопрос своего варианта из таблицы 3.6.
SA
VT
- +
E Rб Rк E
+ -
Рисунок 7
Таблица 3.6.
№ вар. | Задание |
51 | Описать порядок проведения работы при снятии анодно-сеточных характеристик триода. |
52 | Пояснить, как в данной схеме осуществляется запирание транзисто-ра (т.е. Iк = 0) |
53 | Объяснить, как по показаниям приборов определить коэффициент усиления напряжения транзистора. |
54 | Как изменится работа схемы, если сопротивление Rб будет увеличи-ваться? |
55 | Какими способами в данной схеме можно уменьшить Iк транзисто-ра? |
56 | Описать порядок проведения работы при снятии выходных характеристик транзистора. |
57 | Объяснить, как и почему будут изменяться показания миллиампер-метра, если на базу транзистора подавать отрицательное напряже-ние, изменяющееся от 0 до –15 В при постоянном напряжении Uкэ = cosnt. |
58 | Объяснить, как и почему будут изменяться показания миллиампер-метра, если на базу транзистора подать напряжение изменяющееся от -5 до +5 В при постоянном напряжении Uк = const. |
59 | Как изменится работа схемы, если произойдет отсоединение движка потенциометра Rб. |
60 | Какими способами в данной схеме можно увеличить ток Iк через транзистор? |
Вариант 61-70

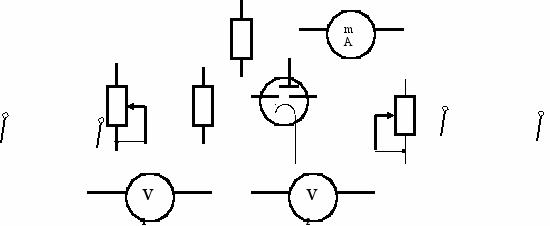

Составить схему снятия характеристик тиратрона из элементов, указанных на рисунке 8. Объяснить значение элементов схемы и ответить на вопрос своего варианта их таблицы 3.7.
Id
Rd
- R1 Rc R2 +
Ec Ed
+ -
Uc Ud
Рисунок 8
Таблица 3.7
№ вар. | Задание |
61 | Пояснить процесс управления тока базы. |
62 | Как работает данная схема, если транзистор находится в режиме от-сечки? |
63 | Объяснить, какие электрические величины и для чего измеряются приборами в данной схеме. |
64 | Объяснить, каким образом по показаниям приборов определяется момент отпирания транзистора. |
65 | Какой порядок проведения работы при снятии входных характерис-тик транзистора? |
66 | Какой порядок проведения работы при снятии выходных характе-ристик транзистора? |
67 | Объяснить процесс усиления в транзисторе |
68 | Пояснить, какой тип транзистора можно применить в данной схеме и расшифровать его маркировку. |
69 | Пояснить, чем отличается действие сетки в тиратроне от действия базы в биполярном транзисторе. |
70 | Начертить примерный вид переходной характеристики транзистора. Что называется режимом покоя транзистора? |
Варианты 71-80

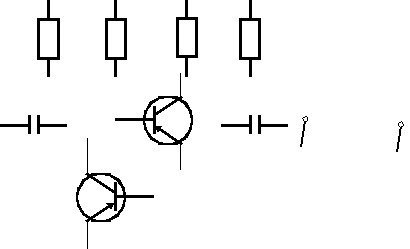

Составить схему симметричного полупроводникового мультивибратора из элементов указанных на рисунке 9. Объяснить назначение элементов схемы и ответить на вопрос своего варианта из таблицы 3.8.
Rк1 R2 R1 Rк2
C1 VT2 C2 -
Eк
+
VT1
Рисунок 9
Таблица 3.8.
№ вар. | Задание |
71 | Дать определение мультивибратора и объяснить принцип его рабо-ты. |
72 | Объяснить, почему данный мультивибратор называется симметрич-ным. |
73 | Объяснить преимущество полупроводниковых мультивибраторов перед ламповыми. |
74 | Почему при работе мультивибратора происходит поочередное закрытие и открытие транзисторов Т1 и Т2? |
75 | Каким образом можно регулировать чистоту срабатывания мульти-вибратора? |
76 | Почему мультивибратор называется генератором импульсов? Начертить примерную форму импульсов напряжения, которое вырабатывает мультивибратор. |
77 | Объяснить, как действуют цепи обратной связи в схеме мультиви-братора. |
78 | Какой электронный прибор можно использовать для настройки и контроля работы мультивибратора? |
79 | Как изменится работа схемы, если емкость конденсатора С1 и С2 уменьшить в два раза? |
80 | Объяснить, как конденсатор С2 влияет на работу транзистора Т1? |
Варианты 81-90

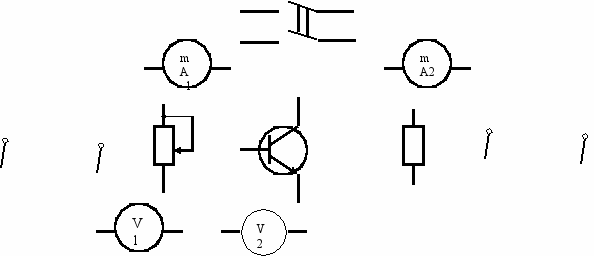

Составить схему фотоэлектронного реле их элементов, указанных на рисунке 10. Объяснить назначение элементов схемы и ответить на вопросы своего варианта из таблицы 3.9.
ФЭ КT
VT KT
Rp +
Eк
Rб -
Есм
+ -
Рисунок 10
Таблица 3.9
№ вар. | Задание |
81 | Объяснить, как будет работать данная схема, если фотоэлемент пос-тоянно освещен. |
82 | Сделать рисунок фотоэлемента и объяснить это устройство. |
83 | В какие точки схемы и какие приборы надо включить для измерения коллекторного тока и коллекторного напряжения? |
84 | Какие неисправности возможны в схеме, если при освещении фото-элемента не произойдет срабатывания реле? |
85 | Объяснить, что называется световой и вольт-амперной характерис-тикой фотоэлемента. |
86 | Описать принцип работы данной схемы. |
87 | Как изменится работа схемы, если движок реостата передвинуть сначала в крайнее левое положение, а затем в крайнее правое поло-жение? |
88 | Объяснить, как производится настройка схемы при затемненном фо тоэлементе. |
89 | Объяснить физический смысл внешнего фотоэффекта, который используется при работе фотоэлемента. |
90 | Привести примеры практического использования фотоэлектронных реле, в том числе данной схемы. |
