2. Проектирование ИАСУ.
Проектирование ИАСУ включает несколько стадий:
- предпроектную стадию,
- технический проект,
- рабочий (технорабочий) проект,
- ввод ИАСУ в действие.
2.1. Пред проектная стадия.
Основным назначением предпроектной стадии является определение требований, которым должна удовлетворять создаваемая ИАСУ.
Предпроектные работы выполняются заказчиком, который отвечает за обоснованность предъявляемых требований к создаваемой ИАСУ. К выполнению предпроектных работ, при необходимости может привлекаться организация - предполагаемый исполнитель проекта ИАСУ.
В результате проведения предпроектных работ должны быть установлены:
- концептуальная модель системы (глобальная цель ИАСУ и пути достижения поставленной цели, т.е. основные задачи, которые необходимо решать для оптимизации глобального критерия эффективности системы);
- предполагаемые технико-экономические показатели предприятия и остальных объектов автоматизации в условиях функционирования ИАСУ;
- технические требования к ИАСУ и всем ее компонентам, достаточные для разработки технических заданий на их создание (модернизацию);
• техническое задание на ИАСУ и ее компоненты.
На предпроектной стадии выполняются следующие этапы работ:
- технико-экономическое обоснование создания (развития) ИАСУ;
- предпроектные научно-исследовательские работы;
- разработка аванпроекта (технических предложений) и технического задания.
На этапе технико-экономического обоснования ИАСУ выполняют следующие работы:
- анализ существующей системы управления предприятием и его отдельными подразделениями, оценка информационных потоков и выбор способов координации взаимодействия АС;
- установление глобальной цели и подцелей создания ИАСУ, количественная оценка критериев их достижения;
- анализ функционирования действующей АСУ и определения возможностей ее модернизации.
Предпроектные научно-исследовательские работы включают:
- исследование действующей системы управления и определение состава и содержания автоматизируемых функций управления;
- анализ организационной структуры системы управления, информационных связей между подразделениями (технологическими процессами), установление процедур принятия решений;
- проведение исследований с целью получения математической модели объекта управления;
- выбор и обоснование методов оптимизации производственных и технологических процессов;
- выбор средств и методов для реализации автоматизируемых функций;
- технико-экономические исследования по обоснованию выбора состава и структуры компонентов ИАСУ и их взаимодействию.
При разработке аванпроекта ИАСУ выполняются:
- выбор и обоснование средств и методов интегрированного управления организационными и технологическими процессами;
- разработка генеральной схемы ИАСУ;
- разработка укрупненной схемы и структуры комплекса технических и программных средств.
В ТЗ на создание ИАСУ должны быть определены:
- назначение создаваемой ИАСУ;
- состав функций ИАСУ, их краткие характеристики;
- состав АС, входящих в ИАСУ, их характеристики;
- требования к общесистемным решениям, обеспечивающим интегрированное управление предприятием;
- перечень и основные характеристики комплексов задач (функций), реализуемых в ИАСУ, распределение их по АС, входящим в ИАСУ;
- требования по адаптации и оптимизации автоматизированных функций управления;
- график выполнения работ участниками разработки с распределением работ по стадиям и этапам;
- ожидаемая экономическая эффективность разработки.
2.2. Технический проект.
Технический проект ИАСУ разрабатывается на основании технического задания на создание ИАСУ и частных технических заданий на разработку компонентов ИАСУ. Технический проект ИАСУ должен содержать:
- общесистемные проектные решения,
- проектные решения по компонентам ИАСУ,
• проектные решения по общесистемным средствам обеспечения совместимости и взаимодействия компонентов ИАСУ.
Все проектные решения должны содержать необходимые расчеты и обоснования, определяющие технико-экономические показатели создания ИАСУ и обеспечивающие возможность разработки рабочей документации ИАСУ.
На стадии ТП можно выделить следующие этапы работ:
- разработка общесистемной документации и функциональной части проекта ИАСУ,
- разработка математического обеспечения (МО ) ИАСУ,
- разработка информационного обеспечения ИАСУ,
- разработка технического обеспечения ИАСУ.
На этапе разработки общесистемной документации и документации функциональной части проекта выполняются следующие работы:
- выбор и обоснование проектных решений по ИАСУ в целом,
- выполнение технико-экономических расчетов,
- разработка модели постановок функциональных задач управления, а также задач, обеспечивающих взаимодействие АС, входящих в состав ИАСУ,
- синтез функциональной структуры ИАСУ.
На этапе разработки МО выполняются следующие работы:
• разработка алгоритмов обработки данных и решения функциональных задач управления;
- разработка контрольных примеров для отладки программ. На этапе разработки ИО выполняются следующие работы:
- выбор необходимых систем классификации и кодирования,
- выбор типа банка данных,
- разработка структуры базы данных;
- разработка процедур сбора и передачи данных,
- разработка форм документов (видеограмм),
- составление и оформление технической документации. На этапе разработки ТО выполняются:
- выбор и обоснование структуры КТС ИАСУ,
- разработка планировок размещения ТС на объекте,
- оценка надежности КТС,
- составление и оформление технической документации.
2.3. Рабочий (технорабочий) проект Стадия РП включает следующие этапы:
- разработка рабочей документации комплекса программных средств АСУ;
- разработка рабочей документации по КТС ИАСУ.
Рабочая документация ИАСУ содержит детальные решения, необходимые для тестирования, отладки, проведения приемо-сдаточных испытаний, а также нормального функционирования ИАСУ. Перечень и формы документов приведены в ОРММ(1),
Одностадийная разработка проекта ИАСУ (технорабочий проект) проводится при наличии проверенных эффективных решений, которые можно тиражировать в разрабатываемой ИАСУ.
3. Проектирование информационного обеспечения ИАСУ 3.1. 3.1 Терминология информационного обеспечения.
Информационное обеспечение АСУ - совокупность реализованных решений по объемам, размещению и формам организации информации, циркулирующей в АСУ при ее функционировании.
Информационное обеспечение АСУ включает НСИ АСУ, необходимые классификаторы ТЭИ и унифицированные документы, используемые в АСУ (по ГОСТ 24.003-84).
Основой информационного обеспечения АСУ является информационная база.
Информационная база (ИБ) АСУ - совокупность упорядоченной информации, используемой при функционировании АСУ. Она разделяется на две базы - внемашинную и внутримашинную ИБ.
Внемашинная ИБ - часть информационной базы, представляющая собой совокупность сообщений, сигналов и документов, используемая при функционировании АСУ, в форме, воспринимаемой человеком без применения средств вычислительной техники. (ГОСТ 24.003-84).
Внутримашинная ИБ - часть информационной базы, представляющая собой совокупность используемых в автоматизированной системе данных на машинных носителях системы. (ГОСТ 24.003-84).
База данных - совокупность используемых при функционировании АСУ данных, организованная по определенным правилам, предусматривающим общие принципы описания, хранения и манипулирования данными, и независимая от прикладных программ. (ГОСТ 24.003-84).
Входная информация АСУ - информация, поступающая в АСУ в виде документов, данных, сигналов и с клавиатуры, необходимая для выполнения функций АСУ (ГОСТ 24.003-84).
Выходная информация АСУ - информация, выдаваемая на объект управления, персоналу или в другие системы управления в виде документов, изображений, данных, сигналов и получаемая в результате выполнения функций АСУ.
Оперативная информация АСУ - информация, отражающая состояние объекта управления в данный момент времени.
Нормативно-справочная информация (НСИ) - информация, заимствованная из оперативных документов и справочников и используемая при функционировании АСУ.
3.2. Перечень работ, выполняемых при создании информационной базы
- Классификация показателей и всей ТЭИ и группировка в соответствующие таблицы, картотеки и массивы.
- Кодирование всей ТЭИ создаваемой АСУ в соответствии с принятой в отрасли (у заказчиков) системой кодирования и создание кодификаторов (словарей) по видам информации.
- Установление информационных связей между задачами в подсистемах, задачами и показателями, показателями и документами, а также между подсистемами и в системе в целом.
- Корректировка имеющихся и разработка новых форм документов в соответствии с требованиями УСД (унифицированной системы документов).
- Разработка способов загрузки баз данных, хранения, пополнения и обновления данных, поиска и выдачи информации, корректировки документов.
6. Проектирование информационного банка данных. Загрузка баз данных.
3.3. Классификация и кодирование информации
Классификация - процесс упорядочения и систематизации описания предметов и понятий по некоторым признакам.
Классификатор - систематизированный свод наименований и обозначений или кодов группировок.
Система классификации - совокупность правил распределения заданного множества объектов на подмножества (группы, подгруппы и пр.) в соответствии с установленными признаками сходства или различия этих объектов.
К системам классификации (и соответственно методам) относятся:
- Иерархическая система. В ней используется иерархический метод, базирующий на установлении отношений подчиненности между группировками объектов. Заданное множество последовательно делится на подчиненные подмножества, вначале на крупные группировки, затем на средние, мелкие и т.д. по определенным признакам деления. (Например, продукция химической промышленности. Продукты неорганической и органической химии, углеводороды - предельные, непредельные, ароматические и т.д.)
- Фасетная система - используется фасетный метод классификации. Заданное множество делится на подмножества (группировки) независимо по различным признакам классификации. Весь выбор объектов формируется в параллельные фасеты. При этом значения признаков в различных фасетах не должны пересекаться. (Например, болты, резьба. Различные по материалу, диаметру, шагу, глубине резьбы.)
- Регистрационная система - основана на использовании чисел натурального числового ряда по порядку или с закреплением отдельных серий (диапазонов) чисел за элементами классификации с одинаковыми признаками. Эта система и ее методы полностью идентифицируют объект, но не отражают существенную признанную информацию о ней. (Например, парты в аудитории - различаются лишь порядковыми номерами.)
Системы кодирования:
a) Последовательная система кодирования соответствует иерархической системе
классификации. Код нижестоящей группировки образуется путем добавления кодов
соответствующего количества разрядов к коду вышестоящей группировки. Например:
Коды специальностей
Группа Специальность Специализация
21 ОТ" пЭтт*адта41-угтравленио в технических системах
22 -99 96—вычислите
if. 045 01 вычислительные машины, комплексы, системы и сети
U ХОД 01 АСОИУ
22 -93 САПР-
22 -6Ф
22 96- -—
выыи
b) Параллельная система кодирования соответствует фасетной системе
классификации. В этой системе нет зависимости признака, записанного в одних разрядах
кода от других. В литературе этот код носит название поразрядного. Например, техническая
документация может кодироваться:
37 20 04 07 37 - отдел;
20 - подотдел; 04 - группа;
07 - № документа.
- Порядковая система кодирования соответствует регистрационной системе классификации. Используется метод сквозной последовательной порядковой регистрации объектов, при котором все объекты кодируются порядковым кодом (номером) по мере их возрастания. Например, при разрядности 2 - 01,02,03,.. .,99.
- Серийно-порядковая система кодирования также соответствует регистрационной, системе классификации. Используется метод, в котором каждой группе элементов (признаков, объектов, номенклатур и пр.), сформированной по определенным признакам, выделяются серии номеров (кодов).
В конце каждой серии предусматривается резерв номеров (кодов) для возможного расширения группы элементов. Это серийный код. В серийно-порядковом коде внутри серии используется порядковый метод кодирования. Например,
Токари 0010-0020
Монтажники 0025 - 0035
Сварщики 0040 - 0050 и т.д.
Госстандартом и Госпланом СССР совместно с министерствами в свое время была разработана ЕСКК - единая система классификации и кодирования. В настоящее время в Украине она используется, лишь некоторые названия классификаторов изменены.
Вся совокупность используемых классификаторов технико-экономической информации (КТЭИ) подразделяется на следующие категории:
ОК ТЭИ - общесоюзные классификаторы ТЭИ (Загальні класифікатори ТEI),
МК ТЭИ - межотраслевые классификаторы ТЭИ,
ОТК ТЭИ - отраслевые классификаторы ТЭИ,
Ж ТЭИ (КП ТЭИ, КО ТЭИ) - локальные классификаторы ТЭИ (классификаторы предприятий и организаций).
В таблице приведен фрагмент ОК ТЭИ
№ п/п | Обозначение классификатора | Наименование классификатора | Система классифика ции | К-во позиций, тыс. | Длина позиции, зн. |
1 | ОКПО | ОК предприятий и организаций | фасетная | 100 | 8 |
2 | ОКОНХ | ОК отраслей народного хозяйства | иерархич. | 0,69 | 5 |
3 | ОКРУП | Обозначение классификации работ и услуг в промышленности | иерархич. | 0,56 | 4 |
| | | | | |
4 | ОКРУМ | ОК работ и услуг в машиностроени | сер-порядк. | 0,035 | 2 |
5 | ОКРУС | ОК работ и услуг в строительстве | иерархич. | 0,7 | 4 |
6 | ОКРУТорг | ОК работ и услуг в торговле | иерархич. | 0,26 | 4 |
7 | ОКРУТ | ОК работ и услуг на транспорте | сер-порядк. | 0,25 | 4 |
| … | | | | |
19 | окп | ОК промышленной и с/хоз.продукц | иерархич. | 104 | 10 |
Примеры построения кодовых обозначений ОКП.
Код 35 8212 0222 - «Провод НВЭ 2 х 0,22». По разрядам:
35 - продукция кабельная,
358 - кабели, провода, шнуры межотраслевого и отраслевого назначения,
3582 - провода монтажные,
35821 - провода монтажные с медной жилой,
358212 - провода монтажные с медной жилой с поливинилхлоридной изоляцией, 35821202 - провод НВЭ по ГОСТ 17515-72 (два знака - марка продукции), 3582120222 - провод НВЭ 2 х 0,2 (два последних знака - типоразмер продукции).
3.4. Структура информационного обеспечения ИАСУ
Информационная база ИАСУ представляет собой распределенную иерархическую систему взаимосвязанных информационных баз компонентов ИАСУ и данных информационного обмена между ними.

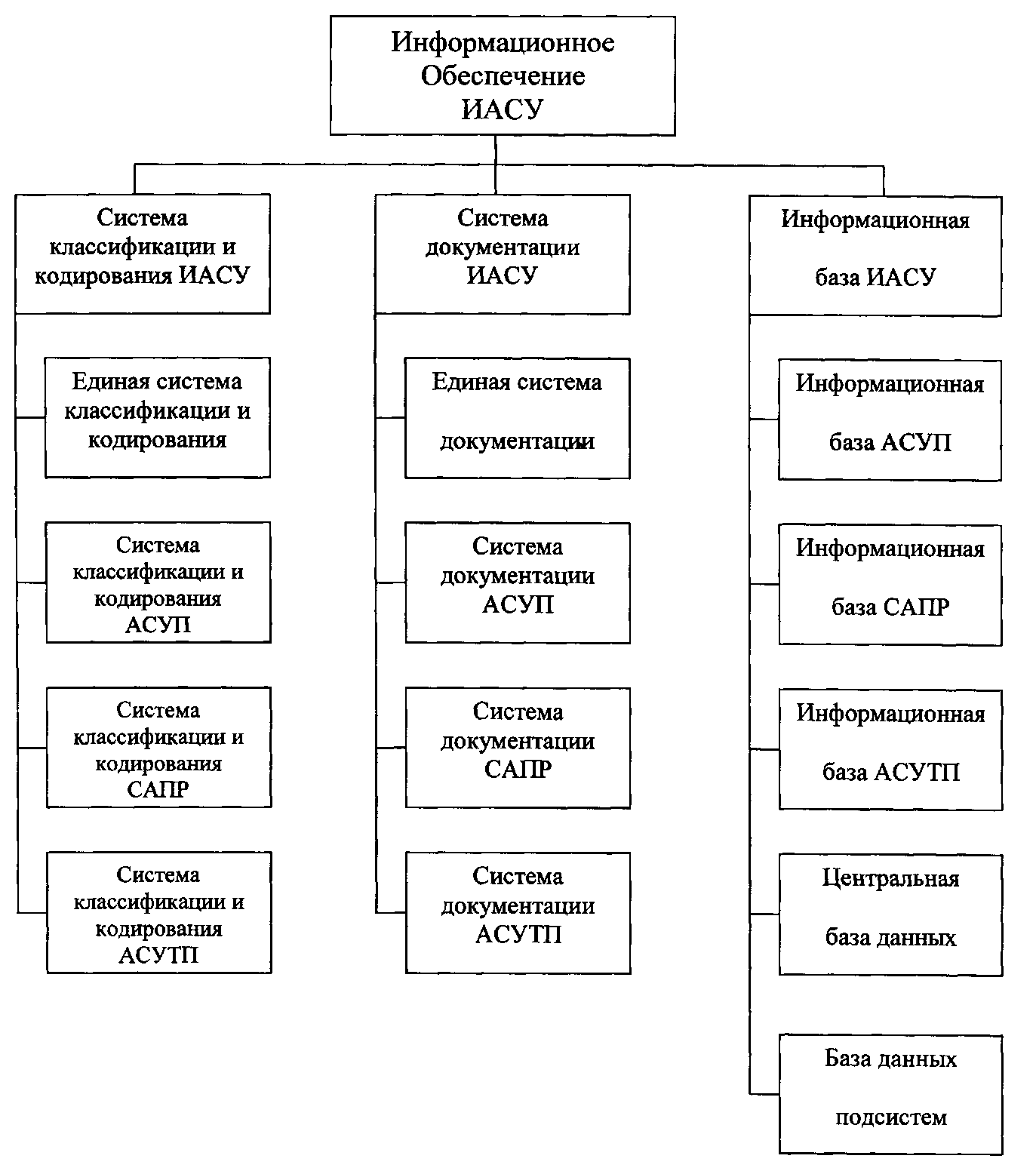

Рис. 3.1.
Структура ИО ИАСУ приведена на рис. 3.1.

Информационное обеспечение ИАСУ включает:
- Систему классификации и кодирования информации.
- Систему документации.
- Информационную базу ИАСУ.
Современная технология организации информационной базы реализуется в виде банка данных (БнД).
Банк данных обеспечивает:
- неизбыточное хранение взаимосвязанных данных, образующих базу данных (БД) (принцип «однократного ввода»),
- быстрый прямой доступ пользователей к требуемым элементам информации,
- возможность формирования центральной базы данных (ЦБД) для хранения и использования, данных информационного обмена между компонентами (подсистемами) ИАСУ.
Банк данных содержит кроме данных также развитые программные средства оперирования данными - систему управления базами данных (СУБД). Примерами СУБД для ИАСУ являются СЕКТОР, ОКА, ИНЕС и др., обладающие различными функциональными характеристиками. Выбор той или иной СУБД определяется характеристиками БД ИАСУ, методика выбора СУБД изложена в РРТМ 25682-84.
При организации БнД растут затраты на проектирование ИО, однако улучшается его качество и облегчается разработка и развитие прикладных программ. Поиск данных может осуществляться по реквизитам, а не по записям. Поэтому получают значительную экономию памяти ЭВМ. Преимущества БнД проявляются в первую очередь в запросно-ответном режиме работы ИАСУ и режиме реального времени обработки, которые предъявляют повышенные требования к актуальности информации, к скорости поиска и обработки данных.
БнД может охватывать только часть информации, используемой в ИАСУ. Локальная информация, дополняющая БД, размещается в автономных массивах информационного обеспечения подсистем ИАСУ. Совокупность БД и автономных массивов данных подсистем ИАСУ образуют информационную базу ИАСУ.
