Рис. 4.18. Временная диаграмма формирования импульсов столбцов
В это время будет записываться информация для первых столбцов индикаторов в сдвиговые регистры индикаторов второй линейки.
После записи информации для первых столбцов во все сдвиговые регистры индикаторов второй линейки формирователь тактовых импульсов отключит тактовые импульсы от индикаторов второй линейки и подключит их к индикаторам третьей линейки. В то же время сдвиговый регистр столбцов подключит через усилители сигналов столбцов первые столбцы второй линейки к источнику питания.

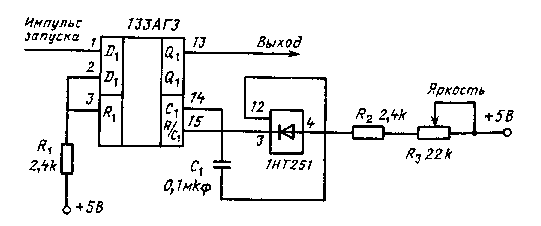

Рис. 4.19. Схема ждущего мультивибратора на ИМС 133АГЗ
Аналогично запись информации и подключение первых столбцов к источнику питания будет проходить по K-ю линейку индикаторов включительно. Далее сдвиговый регистр столбцов отключит от источника питания первые столбцы индикаторов первой линейки, а формирователь тактовых импульсов подключит тактовые импульсы на входы индикаторов первой линейки. Одновременно счетчик-делитель на 5 изменит свое состояние на 1, а код адресов на входе ОЗУ1 установится в первоначальное состояние.

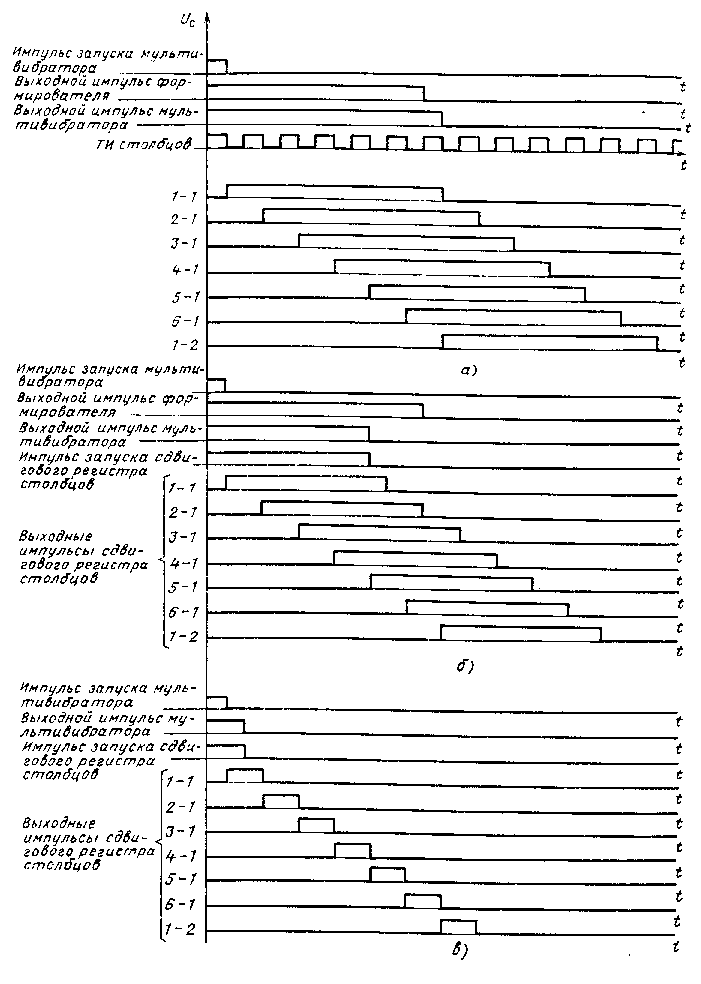

Рис. 4.20. Временная диаграмма формирования импульсов первых столбцов всех линеек при различных положениях потенциометра «Яркость»:
а максимальная яркость; б промежуточная яркость; в минимапьная яркость
По кодовой комбинации со счетчика-делителя на 5 коммутатор кодов символов подключит второй выход генератора символов ко входам сдвиговых регистров индикаторов. Теперь, повторяя перебор адресов на входе ОЗУ1, с выхода генератора символов будет считываться информация для вторых столбцов индикаторов первой линейки. После записи информации для вторых столбцов первой линейки сдвиговый регистр подключит вторые столбцы первой линейки индикаторов к источнику питания, а первые столбцы второй линейки индикаторов отключит от источника питания и т. д. Этот процесс записи информации в сдвиговые регистры индикаторов и подключение соответствующих столбцов индикаторов к источнику питания аналогично будет осуществляться для вторых столбцов третьей — K-и линеек индикаторов.
Далее весь цикл ввода данных в сдвиговые регистры и их отображение на индикаторах повторяется с частотой кадра.
Для обеспечения работы устройства при различных условиях внешней освещенности в схеме предусмотрено регулирование яркости за счет широтно-импульсной модуляции импульсов столбцов. Принцип работы схемы регулирования яркости заключается в следующем. Ждущий мультивибратор (рис. 4.19), собранный на ИМС 133АГЗ, по сигналам с формирователя импульса запуска формирует импульс определенной длительности. Длительность этого сигнала зависит от емкости конденсаторов и сопротивления потенциометра «Яркость». Приведенная на рис. 4.19 схемная реализация ждущего мультивибратора обеспечивает максимальную длительность выходного импульса до 750 мкс. Максимальная длительность выходного сигнала ждущего мультивибратора должна быть равной или незначительно превышать максимальную длительность импульса столбца, она определяется емкостью конденсатора С1 и сопротивлениями резисторов R2 и R3. При этом потенциометр К-л устанавливается в положение максимального сопротивления. Здесь резистор R? обеспечивает минимальную заданную яркость свечения индикаторов при минимальном R3.
Выходной сигнал со ждущего мультивибратора поступает на схему И, на второй вход которой поступает сигнал с формирователя импульса запуска. Выходной сигнал схемы И является импульсом запуска сдвигового регистра столбцов. Длительность выходных сигналов сдвигового регистра столбцов зависит от длительности импульса запуска (см. рис. 4.18), максимальное значение которой определяется сигналом с формирователя импульсов запуска, а промежуточные значения зависят от длительности импульсов с выхода ждущего мультивибратора. На рис. 4.20 для простоты пояснения представлена временная диаграмма формирователя только импульсов первых столбцов для поля индикаторов, состоящего из шести линеек, при различных положениях потенциометра «Яркость».
Как видно из временной диаграммы, длительность выходных сигналов сдвигового pегистра столбцов изменяется дискретно с периодом тактовой частоты сдвигового регистра столбцов. Так как в данном примере длительность максимального импульса запуска равна шести периодам тактовой частоты, то число градаций яркости будет равным пяти при условии, что минимальной яркости соответствует длительность импульса столбцов, равная одному периоду тактовых импульсов.
В этой схеме управления индикаторами ИПВ70А-4/5Х7К, в отличие от приведенной на рис. 4.17, ввод данных в сдвиговые регистры индикаторов и подключение соответствующих столбцов индикаторов к источнику питании осуществляются с перекрытием во времени, т. е. когда вводятся данные, например, для вторых столбцов первой линейки индикаторов светодиоды первых столбцов второй — K-и линеек индикаторов подключены к источнику питания. Следовательно, время включенного состояния светодиодов увеличено за счет уменьшения в К раз времени ввода данных в сдвиговые регистры индикаторов. Можно также, не уменьшая времени ввода данных, в К раз уменьшить тактовую частоту ввода данных. Такой принцип ввода данных и подключение столбцов индикаторов к источнику питания целесообразно применять когда:
количество знакомест более 100;
используются индикаторы при высокой внешней освещенности, так как увеличено время включенного состояния светодиодов, а следовательно, больше яркость свечения индикаторов;
ограничена частота записи данных в сдвиговые регистры индикаторов (выполненные на КМОП-структуре).

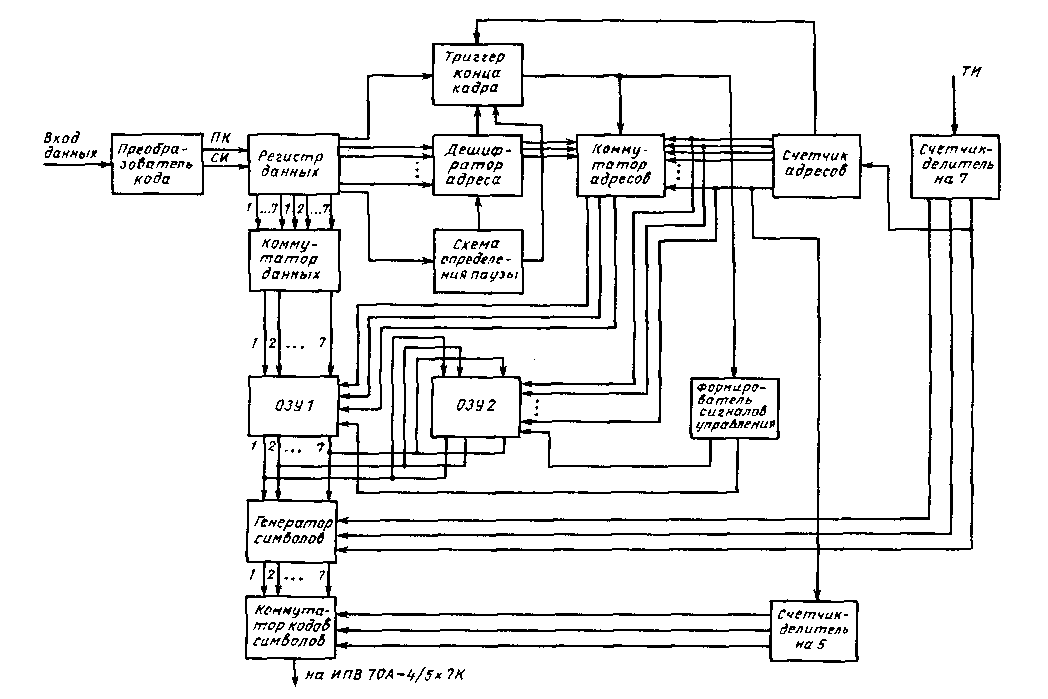

4.8. СХЕМА ИНТЕРФЕЙСА ДЛЯ ИНДИКАТОРОВ ТИПА ИПВ70А-4/5Х7К
Рассмотренная в предыдущей схеме связь индикаторов ИПВ70А-4/5Х7К. с внешним источником информации имеет недостаток, заключающийся в том, что данные от внешнего источника должны поступать для всего поля индикаторов в каждой новой посылке, даже если они меняются незначительно. В этом легко убедиться на примере. Допустим, на поле индикаторов представлена информация, которая записана в ОЗУ1; в следующей посылке необходимо изменить информацию только на первой линейке индикаторов. Эта посылка данных будет записана в ОЗУ2. После записи в ОЗУ2 эта информация индицируется на поле индикаторов. Далее в последующей посылке изменится информация на третьей линейке индикаторов, а на всех остальных останется неизменной, поэтому не выдается датчиком информации. После записи последней посылки в ОЗУ1 она отображается на индикаторах и оказывается, что предыдущая посылка данных для первой линейки была записана в ОЗУ2 и отсутствует в ОЗУ!, следовательно, она не будет воепроизведена на поле индикаторов, т. е. информация будет потеряна. Вывод данных на все поле индикаторов в каждой посылке необоснованно загружает внешний источник, особенно при передаче больших массивов информации, т. е. при большом количестве знакомест на поле индикаторов.
