Рис. 4.2. Принципиальная схема 35-элементного буквенно-цифрового индикатора
Эта особенность организации выводов вызвана, с одной стороны, необходимостью создания технологического в производстве прибора, с другой стороны — необходимостью управления 36 (с. учетом децимальной точки) элементами. Схемы управления оказались также сложными и громоздкими. Организация выводов в матрицу, как это осуществлено в индикаторах типа MAN-2 и ЗЛС340А, позволила сократить число выводов для 35-элементного индикатора с 36 до 12, а с учетом децимальной точки — до 13.
Четырехразрядные БЦИ ИПВ70А-4/5Х7К, ИПВ71А-4/5Х7К, ИПВ72А-4/5Х7К содержат четыре 35-элементных БЦИ (5X7 элементов каждый) и встроенную схему управления. Схема обеспечивает прием информации о символе в последовательном коде, преобразование его в параллельный 28-разрядный код, усиление и стабилизацию тока для каждой из 28 строк всех четырех индикаторов. Встроенная схема, размещенная совместно с БЦИ в одном корпусе, позволила сократить число выводов по сравнению с числом выводов четырех индикаторов ЗЛС340А с 48 до 12 и на 30 — 40 интегральных микросхем, требующихся для обеспечения их работы.
Индикатор типа ИПВ70А-4/5Х7К предназначен для формирования буквенно-цифровой и символьной информации в виде одного или нескольких символов, размещаемых в строку (или несколько строк) при шаге между символами 5 мм по горизонтали и 10 мм по вертикали. Для использования в индикаторах в качестве сдвигового регистра с усилителями-формирователями тока столбцов разработана бескорпусная микросхема Б514ИР1А-45.
Индикатор состоит (рис. 4.3) из четырех БЦИ и двух 14-разрядных сдвиговых регистров (СР). БЦИ содержат семь строк по пять СИД в каждом; аноды СИД объединены в столбцы, катоды — в строки. Соответствующие столбцы всех БЦИ присоединены к одному адресному входу, т. е. первые столбцы всех четырех БЦИ присоединены к первому адресному входу, вторые — ко второму и т. д.
Регистры включены последовательно; параллельные выходы всех 28 разрядов регистров соединены через усилители токов с 28 входами соответствующих строк, т. е. каждой из 28 строк соответствует разряд регистра и усилитель выходного тока.

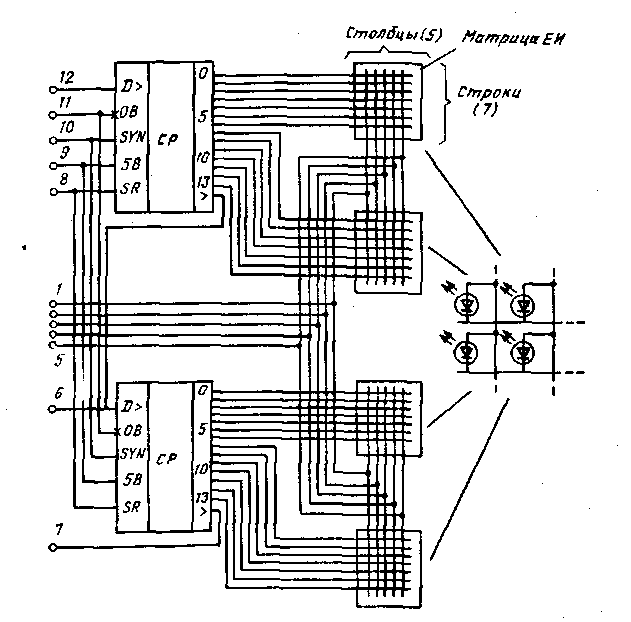

Рис. 4.3. Принципиальная схема индикатора ИПВ70А-4/5ХЖ
На выводах «Гашение» (SR), «Синхронизация» (SYN), «Ввод данных» (D> ), «Вывод данных» (> ) предусмотрены буферные каскады, что обеспечивает совместимость индикатора с ТТЛ-схемами.
Адресация любого СИД каждого из четырех БЦИ производится путем введения логической 1 в соответствующий разряд сдвигового регистра (СР) и подачи на-ряжения на вывод соответствующего столбца; при этом СИД будет светиться при наличии логической 1 на входе гашения. Сигнал на входе гашения воздействует одновременно на каждый из формирователей тока схемы управления. Запись информации в СР осуществляется синхронно по отрицательному фронту импульса синхронизации (сигнал синхронизации от внешнего генератора подается на все разряды СР одновременно).
Подавая на вход гашения импульсы различной скважности, можно регулировать силы света СИД (широтно-импульсная модуляция). Использование последовательного ввода и вывода информации позволяет индикаторы типа ИПВ70А-4/5Х7К применять для набора в строку, с этой целью выход каждого индикатора соединяют со входом последующего индикатора.
Запись информации в СР ного индикатора или в СР N индикаторов производится поочередно длк одноименных столбцов БЦИ. Для индикаторной строки в n знаков информация записывается 5 раз по 7п бит. Запись осуществляется с частотой синхронизации fT в течение времени тзап — 7n/fт, при этом на выводе гашения устанавливается логический 0, т. е. СИД соответствующего столбца отключены. После загрузки In бит информации в СР на вход гашения подается сигнал логической 1 и СИД первых столбцов, для которых в соответствующих разрядах СР записана 1, включаются на время свечения тсв- Затем этот процесс повторяется для столбцов со второго по пятый. Скважность, определяющая время включения СИД отдельных столбцов, определяется выражением
Q = 5(Тсв + Т3ап)/Тсв.
Период регенерации изображения строки (период кадра Тк)
Tк = 5(тСв +Т3ап)
Частота кадра
fк=1/Tк = 0,2/(7n/fт + Тс.)
определяется требованием отсутствия мелькания изображения и выбирается в зависимости от условий применения устройств отображения информации. В частности, для стационарных условий частота обновления кадра fK>100 Гц. Следовательно, максимальное время, необходимое для записи и отображения информации отдельных столбцов, (тсв+тзaп)<10 мс. При большой скорости информации (т. е. при большой частоте импульсов информации) значение скважности близко к 5. Максимальное число знаков в строке зависит от минимально допустимой средней силы света светоизлучаюшего элемента, определяемой условиями наблюдения изображения, и, следовательно, от максимально допустимой скважности. Например, при частоте синхронизации 1,75 МГц и частоте регенерации изображения 100 Гц значение скважности для строки из 100 символов (25 индикаторов) составит 6,25.
При работе в условиях повышенных вибрационных нагрузок fк = 400-500 Гц. Таким образом, значения частот fк и fт и число знаков в строке однозначно определяют время свечения свето-излучающих диодов отдельных столбцов, скважность и, следовательно, среднюю силу света (среднюю яркость) элемента.
Кроме прибора ИПВ70А-4/5Х7К, разработаны для тех же целей четырехразрядные индикаторы ИПВ71А-4/5Х7К и ИПВ72А-4/5 x 7К, сравнительные характеристики которых приведены в табл. 4.1.
Таблица 4.1. Сравнительные характеристики буквенно-цифровых четырехразрядных индикаторов со встроенным управлением
| единицы измерения | Типы приборов | ||
| ИПВ70А--4/5Х/К | ИПВ71А- -4/5 Х7К | ИПВ72А- -4/5 Х7К | |
| Цвет свечения | Красный | Красный | Красный |
| Средняя сила света, мккд, | 4,1 | 9 | |
| 120 | 250 | 120 | |
| 410 | 520 | 200 | |
| Максимально допустимая | 1,2 | 1,6 | 0,6 |
| рассеиваемая мощность, мВт, | | | |
| при 25е С | | | |
| Предельно допустимая тактовая частота, МГц Тип корпуса Угол обзора, град | КИ5-7 ±40 | КИ5-9 ±45 | КИ5-7 ±40 |
Напряжение питания приборов унифицированное (4,5 — 5,5 В).
Применение ИПВ71А-4/5Х7К и ИПВ72А-4/5Х7К аналогично применению прибора ИПВ70А-4/5Х7К; изложенное выше применимо к их расчетам и схемным реализациям.
4.2. ШРИФТЫ ДЛЯ 35-ЭЛЕМЕНТНЫХ ИНДИКАТОРОВ. ЦВЕТНОСТЬ ИНДИКАТОРОВ
Для обеспечения безошибочного считывания информации, особенно в критических по времени считывания и уровню внешней освещенности условиях, необходимо правильно выбрать шрифт.
На рис. 4.4 представлены шрифты: а — стандартный шрифт 77, формируемый промышленной ЗУПВ; б — шрифт, разработанный X. Ф. Хаддлестоном в 1971 г. специально для БЦИ [21]. Для определения рациональности шрифтов были проведены исследования при высоких уровнях внешней освещенности (до 80 000 лк) и ограниченном времени считывания. Шрифт Хадд-лестона позволил снизить общую частоту ошибок для наиболее трудночитаемых символов с 24 до 17,3%!
Для других условий применения результаты эксперимента в числовом выражении будут несколько другими, но тенденция повышения качества воспроизведения и надежности считывания останутся.
Кроме того, в работе с указанным шрифтом была рассмотрена вероятность появления ошибок при различных размерах светящихся элементов, составляющих знак, при идентичной их интегральной яркости, а также влияние цвета индикатора на надежность считывания. Было выяснено, что меньшее количество ошибок и тропусков при считывании информации было в случае, когда светящиеся элементы матрицы имели Пол .шую площадь, их границы ближе подходили друг к другу и зчак был более слитно написан (хотя мощность излучения в обоих случаях была одинакова).
