Рис. 4.14. Временная диаграмма формирования импульсов записи

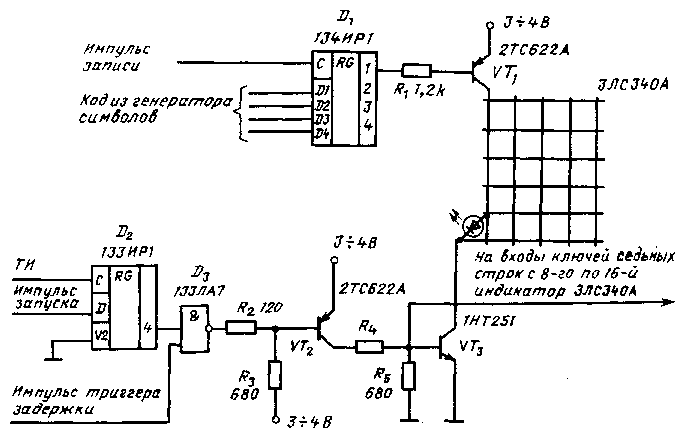

Рис. 4.15. Схема подключения индикаторов ЗЛС340А

Токовый режим транзистора VT₂ в приведенной схеме задан таким, что он обеспечивает одновременное включение до 16 клю­чей строк, т. е. одновременно могут бы,., подключены к корпусу одноименные шины строк 16 индикаторов типа ЗЛС340А.

Далее из ОЗУ выводятся данные для второй линейки индика­тора, но при этом код строки на входе генератора символов ос­тается без изменения. При записи в буферный накопитель I — 25-разрядного кода символа для первой строки первого знакоместа второй линейки сдвиговый регистр по сигналу им­пульса записи 1 — 2 сформирует на выходе 1 — 2 импульс первой строки второй линейки, а второй триггер задержки установится в нулевое состояние. Когда будут записаны данные для второй линейки во все буферные накопители (с I — 2 по N — 2), схема задержки через ключи строк подключит к источнику питания пер­вую шину строк второй линейки индикаторов. Теперь загорятся СИД, соответствующие нулевым состояниям разрядов буферных накопителей первой строки второй линейки. Так, последовательно будут записаны данные в буферные накопители для первых строк третьей, четвертой, ..., К-й линеек, схема задержки подключит их к источнику питания.

После вывода данных для первых строк всех К линеек инди­каторов код адреса на входе ОЗУ снова будет первоначальный, т. е. вновь будет считан из ОЗУ код символа для первого знако­места первой линейки.

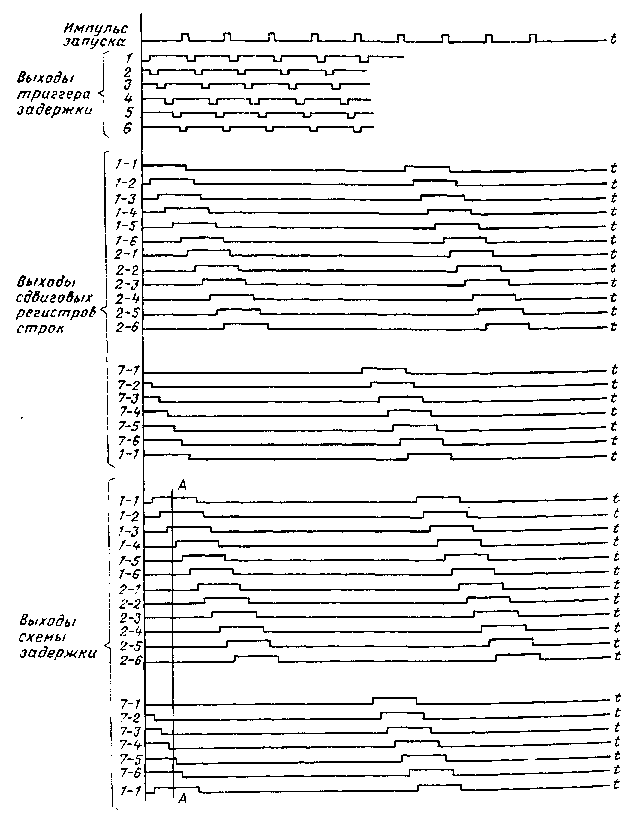

Рис. 4.16. Временная диаграмма формирования импульсов строк для поля инди­каторов из шести линеек


Разница будет лишь в том, что код выбора строки на вхиде генератора символов изменится на единицу (будет выбран;, вто­рая строка), а сдвиговый регистр строк через схему задержки и ключи строк будет поочередно, начиная с первой линейки, отклю­чать шины первых строк от источника питания и поочередно подключать к нему шины вторых строк, начиная с первой ли­нейки. Таким образом, теперь будут светиться СИД вторых строк с первой по K-ю линейку индикаторов. Далее код выбора строк на входе генератора символов последовательно переберет с третьей до седьмой строки, что позволит последовательно выб­рать и воспроизвести на светодиодных индикаторах полностью символы, считанные из ОЗУ. Затем цикл вывода и воспроизведе­ния данных будет повторяться с частотой кадра, которая должна быть для объектов, подверженных вибрации, не менее 100 Гц.

Как видно, эта схема устройства управления индикаторами типа ЗЛС340А исключает переключение цепей с большими им­пульсными токами. В данном случае отключена всегда одна, например первая, строка четвертой линейки индикаторов, а остальные пять (рис. 4.16) по линии Л — А находятся под током. Это значит, что когда, например, записываются данные в буфер­ные регистры для первой строки четвертой линейки, она отключе­на от источника питания, а первые строки первой — третьей линеек и седьмые строки пятой-шестой линеек в это время под­ключены к источнику питания. Затем, когда будут записаны дан­ные в буферные регистры для N индикаторов первой строки чет­вертой линейки, она подключится к источнику питания и одно­временно отключится от источника питания седьмая строка пятой линейки.

Таким образом, при такой схеме управления источник пита­ния всегда имеет почти постоянную нагрузку. Разброс в нагрузке определяется только различным количеством включенных СИД в той или иной строке.


4.7. ПРАКТИЧЕСКАЯ СХЕМА УСТРОЙСТВА ОТОБРАЖЕНИЯ ИНФОРМАЦИИ С БОЛЬШИМ КОЛИЧЕСТВОМ ЗНАКОМЕСТ НА ППИ ТИПА ИПВ70А-4/5Х7К


Для практического применения индикатора ИПВ70А-4/5Х7К требуется его взаимодействие с внешним источником данных, с генератором символов и схемами, обеспечивающими регенерацию воспроизводимой информации. Структурная схема такого устрой­ства изображена на рис. 4.17. В данной схеме прием входных данных и преобразование их из биполярного последовательного кода в униполярный последовательный в преобразователе кода, запись и преобразование из последовательного в параллельный в регистре данных, а также определение паузы и дешифрация адреса осуществляются аналогично приведенному выше при опи­сании устройства управления индикаторами ЗЛС340А.

Недостатком предыдущей схемы является то, что при поступ­лении данных с низкой частотой на поле индикаторов становится заметна для глаза смена информации, утомляющая оператора. Например, при поступлении данных с частотой 12 кГц в соответ­ствии с ГОСТ 18977-79 каждое информационное слово передает­ся 32 разрядами, между информационными словами пауза не менее 4т, где т — период одного бита информации. При частоте передачи информации 12 кГц т = 80 мкс (для расчета паузу примем равной 8т). Предположим, что поле индикаторов содер­жит т знакомест (примем т = 300).

При кодировании данных вторым способом, приведенным в табл. 4.3, в каждом информационном слове передаются данные на два знакоместа. Следовательно, время ввода данных t_в.д на все поле индикаторов составит

t_в._д=(32 + 8)т(m/2); t_в._д = 40.80(300/2) =0,48 с,

где (32+ 8) т — время передачи одного слова информации; m/2 — необходимое количество слов.

Как видно из расчета, смена информации будет свободно наблюдаться оператором, работающим с таким устройством. Если данные меняются часто, то изображение на поле индика­торов будет «плавающим». Устранение этого явления обеспечи­вается вводом в схему второго оперативно запоминающего уст­ройства, при этом поступающие данные записываются на все поле индикаторов, например в ОЗУ1, а со второго ОЗУ в это время считываются данные на индикаторы. После записи вход­ных данных на все поле индикаторов (на кадр) ОЗУ1 перево­дится в режим считывания, а ОЗУ2 в режим записи, т. е. теперь входные данные будут записываться в ОЗУ2. Для обеспечения поочередной записи данных в ОЗУ1 и ОЗУ2 в последнем инфор­мационном слове должна приходить от источника данных коман­да (признак) «Конец кадра».

В предлагаемой схеме (см. рис. 4.17) триггер конца кадра определяет, в какое из ОЗУ будет записываться поступающая от внешнего источника информация. Исходное состояние этого триггера произвольное, так как управление ОЗУ симметричное, поэтому безразлично, в какое из них будет начинаться запись информации. Предположим, триггер конца кадра находится в ну­левом состоянии, которому соответствует запись данных в ОЗУ!, а считывание — в ОЗУ2. В этом случае по нулевому сигналу триггера конца кадра коммутатор адресов ОЗУ подключит на адресный вход ОЗУ! выход дешифратора адреса, а на адресный вход ОЗУ2 — выход счетчика адресов. Одновременно формиро­ватель сигналов управления ОЗУ переведет ОЗУ! в режим запи­си, а ОЗУ2 — в режим считывания. Это состояние будет до тех пор, пока не придет во входных данных команда «Конец кадра» , (например, «1» в 29-м разряде информационного слова с послед­ним словом информации для данного кадра воспроизводимого изображения). По команде «Конец кадра» триггер конца кадра переключается в состояние 1. Коммутатор адресов ОЗУ по сигна­лу 1 с триггера конца кадров подключит на адресные входы ОЗУ! выход счетчиков адресов, а на адресные входы ОЗУ2 вход дешифратора адреса, при этом формирователь сигналов управления ОЗУ переведет ОЗУ! в режим считывания, а ОЗУ2 в режим записи. Таким образом, вновь поступающая от внеш­него датчика информация будет воспроизводиться на поле инди­каторов с задержкой (для примера, расчеты к которому приве­дены выше, на время, равное 0,48 с), но смена информации на индикаторах будет осуществляться с частотой смены кадров и не будет заметна оператору.

Считанная из ОЗУ! или ОЗУ2 информация в виде 7-разряд­ных кодов символов поступает на генератор символов, на кото­рый одновременно поступает код перебора адресов со счетчика делителя на 7. Под действием кода перебора адресов и кода символа генератор символов выдает семь 5-разрядных кодов, соответствующих изображаемому символу, которые поступают на коммутатор кодов символов. На управляющие входы коммута­тора со счетчика-делителя на 5 поступает код выбора столбца. Счетчик-делитель на 5 переключается по сигналу со счетчика адресов, который выдается один раз после перебора всех адре­сов ОЗУ.

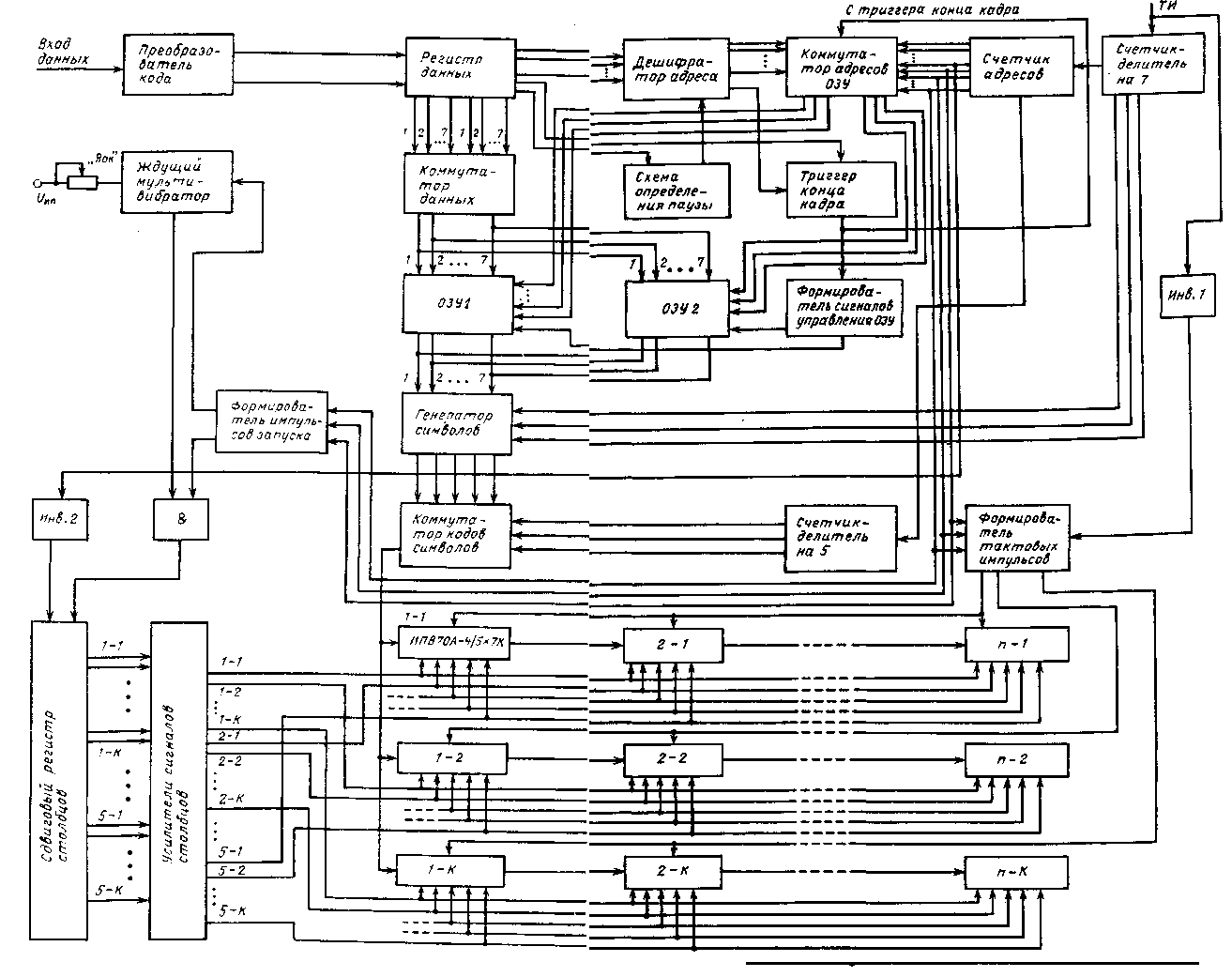

Рис. 4.17. Структурная схема устройства отображения информации на пиликаторах типа ИПВ70А-4/5Х 7К


При первой кодовой комбинации на управляющих входах коммутатора кодов символов на вход сдвигового регистра ин­дикатора 1 — 1 ИПВ70А-4/5Х7К подключится первый выход генератора символов.

В данном случае кодировка ПЗУ генератора символов осу­ществляется таким образом, чтобы на первом выходе были зако­дированы первые столбцы всех символов, на втором — вторые и т. д. до пятого. Такая кодировка генератора символов и использование коммутатора кодов символов вместо традиционно­го сдвигового регистра с параллельным входом и последователь­ным выходом позволяет непрерывно считывать данные из генера­тора символов, так как не требуется потеря одного такта на запись параллельного кода столбца из генератора символов в сдвиговый регистр с параллельным входом и последовательным выходом. Затем данные выталкиваются в последовательном коде в сдвиговые регистры индикаторов ИПВ70А-4/5Х 7К.

При построении схемы адресации ОЗУ необходимо учесть, что первым выбирается для представления символ, расположен­ный в крайнем правом положении первой линейки индикаторов. Пусть поле индикаторов содержит К линеек индикаторов по N знакомест в каждой линейке. Первая цифра в схеме (см. рис. 4.17) обозначает номер линейки, а вторая — номер знако­места в линейке.

Код первого столбца с выхода коммутатора кодов для N-го знакоместа первой линейки поступает одновременно на входы сдвиговых регистров индикаторов 1 — 1, 1 — 2, ..., 1 — К, однако записывается он только в сдвиговый регистр первого индикатора первой линейки, так как только на индикаторы пер­вой линейки поступают в этот момент тактовые импульсы с формирователя тактовых импульсов. При последовательном пере­боре адресов на адресных входах ОЗУ1 коды первых столбцов с выхода генератора символов через коммутатор последовательно будут проталкиваться в сдвиговые регистры индикаторов 2 — 1 и т. д. до индикатора N — 1.

После этого формирователь тактовых импульсов отключит тактовые импульсы от входов индикаторов первой линейки и подключит их ко входам индикаторов второй линейки. Одновре­менно по сигналам с формирователя импульсов запуска ждущего мультивибратора и тактовым импульсам столбцов со второго инвертора на выходе 1 — 1 (здесь первая цифра означает номер столбца индикаторов, а вторая — номер линейки индикаторов) сдвигового регистра столбцов сформируется единичный сигнал импульса столбца.

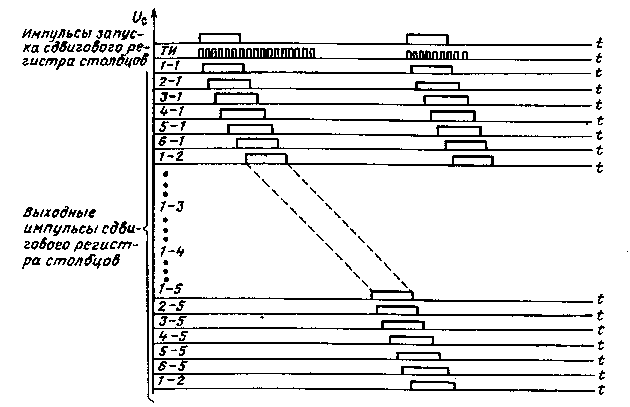

Этот сигнал через усилители сигналов столбцов подключит первые столбцы всех индикаторов первой линейки к источнику питания. Теперь информация, присутствующая в сдвиговых ре­гистрах первой линейки, будет отображена на первых столбцах первой линейки индикаторов в течение времени индикации. На рис. 4.18 представлена временная диаграмма формирования импульсов столбцов.
