FS-103 - програмування ТАЙМЕРА 2 (DEC)
FS-104 - програмування ТАЙМЕРА 3 (DEC)
FS-105 - програмування ТАЙМЕРА 4 (DEC)
FS-106 - програмування функцій ТАЙМЕРів (НЕХ)
Функція визначає, які дії виконують таймери. Вони можуть керувати виходами (визначений в тій функції вихід повинен бути типу ТАЙМЕР), або групами.
Програмування полягатиме на вписуванні чотирьох знаків від 0 до В (два рази по два знаки), при чому перший знак визначатиме функцію ТАЙМЕРа 1, другий - ТАЙМЕРа 2, третій - ТАЙМЕРа 3, а четвертий - ТАЙМЕРа 4.
Значення вписуванних знаків є наступним:
0 - ТАЙМЕР не використовується
1 - керує виходом OUT1
2 - керує виходом OUT2
3 - керує виходом OUT3
4 - керує виходом OUT4
5 - керує виходом OUT5
7 - контроль несення служби (КНС) в групі. Запрограмований в функціях FS102 - FS105 “час ввімкнення” для цього таймеру означаєчас від останнього вводу “контрольного коду” (паролю з категорією доступу 5), після якого відбудеться реєстрація події “ВІДСУТНІСТЬ КОДУ КОНТРОЛЮ ГРУПИ”
8 - керує групою 1
9 - керує групою 2
Увага: значення 6, А...F не програмуються.
ПРИКЛАД:
запрограмувати функції: ТАЙМЕР 1 - керує групою 1; ТАЙМЕР 2 - керує виходом OUT4, ТАЙМЕР 3 та ТАЙМЕР 4 - керують виходом OUT5.
[1][0][6][#] - виклик функції;
[8][4][#] - програмування функції таймерів 1 та 2;
[5][5][#] - програмування функції таймерів 3 та 4.
Спеціальні функції
FS-107 - відновлення заводських установок
Виклик цієї функції призведе до скидання всіх параметрів пульта на заводські установки, а також автоматичне запрограмування діючих адрес клавіатур та розширювача.
Функція не змінює паролей. Опис установок знаходиться на початку розділу 4 (Програмування - Сервісні функції).
FS-108 - зтирання пам’яті подій
Виклик тієї функції призведе до зтирання пам’яті подій.
FS-109 - програмування номеру модему користувача
Виклик тієї функції приведе до автоматичного програмування номеру телефону модему фірми-виробника, а також визначення паролю пульта та комп’ютеру, потрібних для з’єднання з комп’ютером виробника. Ті установки виористовуються під час тестування пульта.
FS-110 - відновлення паролей виробника
Виклик тієї функції призводить до скидання всіх паролей та відновлення фабричних встановлень паролю головного користувача (МАЙСТЕР) = 1234.
FS-111 - програмування адресу клавіатури (ВІТ)
Клавіатура пульта ST-708 має індивідуальну адресу, яка встановлюється перемичками. Пульт зчитує ту адресу разом із іншими даними клавіатури (стан зон, натиснуті клавіші, стан тамперного контакту) та порівнює з адресою, запрограмованою для кожної з клавіатур. Виявлення різниці призводить до тамперної тривоги. Клавіатура з помилковою адресою пультом не обслуговується.
Адреса клавіатури програмується пультом автоматично, під час програмування фабричних установок (пульт зчитує положення перемичок та запам’ятовує їх). Функція FS-111 надає можливість запрограмувати адресу з клавіатури.
Програмування полягатиме на запалюванні індикаторів від 1 до 4, що відповідають встановленим перемичкам. Затвердження встановлень - за допомогою клавіші [#].
Натисненням клавіші [*] забезпечується вихід з функції.
Мал.9. Розміщення перемичок та відповідне свічення індикаторів на клавіатурі під час програмування
Увага:
- пульт не обслуговує клавіатури, де встановлені всі перемички, або іх немає зовсім;
- під час програмування адреси клавіатури необхідно бути особливо уважним, оскільки програмування помилкових адрес може призвести до тривоги і втрати управління пультом-концентратором з клавіатури;
- нові адреси (як і більшість запрограмованих параметрів пульта) починають працювати після виходу з сервісного режиму, або коли пульт програмується з комп’ютера - після передачі даних.
Автоматичне зчитування адрес маніпуляторів без зміни всіх інших параметрів пульта робить можливою функція FS-124.

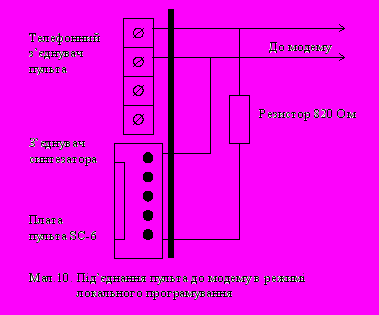

FS-112 - старт програмування з комп’ютеру в локальному режимі
Функція запускає режим програмування пульта через модем, без використання телефонних ліній. Функція викликається по команді від комп’ютеру. Перед початком роботи необхідно з’єднати пульт-концентратор з комп’ютером згідно малюнку 10.
В комп’ютері необхідно запустити оригінальну програму DLOAD. В меню Plik вибрати тип пульта “СА-6”, в меню “Komunikacja” - режим “Lokalna”. Після обирання довільної функції зв’язку (наприклад, “Зчитування установок”, “Запис установок”), комп’ютер чекає виклику функції FS-112.
Виклик функції FS 112 пульт засигналізує свіченням індикатору KLOPOT. Якщо протягом 20-ти секунд пульт не отримає сигналу готовності комп’ютеру, функція автоматично вимкнеться. Два довгих звукових сигнали будуть свідчити про помилку. Якщо ж зв’язок встановлений (чотири коротких та один довгий звуковий сигнал), пульт-концентратор виходить з функції до сервісного режиму.
Стан зв’язку підтримується до моменту отримання від комп’ютеру відповідної команди. Вихід з функції відбувається шляхом натиснення клавіші [*] на час біля 3-х секунд.
Автоматичний запуск програмування від комп’ютеру є можливий після з’єднання комп’ютеру з ініцалізованою програмою DLOAD і ввімкненні живлення системи (в програмі необхідно викликати функцію ПЕРЕЗАПУСК пульта Alt-C).
FS-117 - допустимий час відсутності напруги на телефонній лінії (DEC)
Функція визначає, скільки хвилин може пройти від моменту зникнення напруги на телефонній лінії до моменту індикації пультом несправності. Програмування полягатиме на вписуванні двоцифрового числа від 00 до 99 хвилин. Якщо буде запрограмовано 00, індикації несправності не буде.
ПРИКЛАД
запрограмувати 20-хвилинну затримку
[1][1][7][#] - виклик функції
[2][0] [#] - програмування затримки
FS-118 - параметри сигналів АТС пейджера (НЕХ)
Функція визначає параметри сигналів, якими автоматично зголошується пейджерна АТС. Оскільки кожна з систем має власні сигнали зголошення, необхідне подання параметрів системи, до якої пульт повинен передавати повідомлення. Якщо параметри сигналів будуть змінені, вистачить лише ввід нових даних.
Програмування полягатиме на вписуванні шести двозначних кодів, відповідних для даної системи колективного сповіщення (після перезапуску функцією FS-107 вписуються параметри системи POLPAGER). Для кожної з систем необхідно запрограмувати:
POLPAGER - [118]# [3B]#[42]#[0B]#[0F]#[73]#[80]#
TELEPAGE - [118]# [2B]#[2E]#[0E]#[14]#[30]#[3A]#
EASYCALL - [118]# [37]#[3D]#[07]#[0B]#[B6]#[C8]#
FS-123 - часові проміжки лічильників (DEC)
Функція надає можливість запрограмувати часові проміжки лічильників 1, 2, 3, в яких лічильники повинні нарахувати кількість запрограмованих імпульсів перед тим, як почнеться тривога. Якщо кількість порушень буде меншою від запрограмованої, тоді після деякого часу відбудеться скидання лічильників. Програмування полягатиме на вписуванні трьох цифр в межах від 1 до 255 секунд (кожну з них необхідно підтвердити клавішею [#], аналогічно до FS-24).
FS-124 - автоматичне зчитування адрес маніпуляторів
Функція надає можливість автоматичного зчитування адрес маніпуляторів без зміни інших параметрів.
FS-125 - програмування функції зони CTL (HEX)
Вхідна зона CTL пульта ST-708 реагує на з’єднання з масою. Їй можливо приписати одну з нижченаведених функцій:
1 - постановка під охорону;
2 - зняття з охорони;
3 - пожежна тривога;
4 - тривога - напад;
5 - допоміжна тривога.
Програмуються дві цифри. Перша визначає функцію зони (від 1 до 5), тоді як друга - в яких групах ввімкнена або вимкнена охорона:
0 - зона не реалізує функції зняття/постановки на охорону;
1 - функція зняття/постановки стосується групи 1;
2 - функція зняття/постановки стосується групи 2;
3 - функція зняття/постановки стосується обидвох груп.
Увага: не дозволяється програмувати значення, відмінні від вищенаведених.
Повернення до заводських установок, перезапуск паролей
Для повернення до заводських установок необхідно увійти в сервісний режим та викликати сервісну функцію FS 107 (з метою повернення до всіх заводських параметрів окрім паролей користувача) та FS 110 (з метою повернення до головних паролей груп, всі інші паролі зтираються).
Якщо вхід в сервісний режим є неможливим (наприклад, внаслідок помилкового програмування пульт припинив реагувати на команди з клавіатури), необхідно виконати такі дії:
- Вимкнути живлення від акумулятору та мережеве.
- Встановити перемичку на контакти JP1 RESET.
- Ввімкнути мережеве живлення.
- Після першого звуку зняти перемичку з JP1 (пульт перейде в сервісний режим).
- Виконати функцію FS 107.
- Виконати функцію FS 110.
- Вийти з сервісног режиму або продовжувати програмування пульта.
Увага: аналогічно до інших пультів-концентраторів типу SATEL саме лише з’єднання контактів та ввімкнення живлення на повертає жодних параметрів! Вмикається лише сервісний режим. Завдяки цьому можлива перевірка, як запрограмований пульт, а також аналіз помилок.
ДИСТАНЦІЙНЕ ПРОГРАМУВАННЯ - DLOAD.EXE
Програма DLOAD.EXE, яка поставляється разом із пультом-концентратором, призначена до програмування пультів ST-708 та ST-716 від комп’ютеру. Окрім цього, програма надає можливість утворення документації систем сигналізації, каталогів установок для різних конфігурацій (“взірців”, що полегшують програмування нових систем), створення каталогів подій для кожної системи, а також дистанційне управління пультом, ідентичне до клавіатур.
Програма призначена для ІВМ-сумісних комп’ютерів. Працює в довільній апаратній конфігурації. Рекомендується інсталювання програми на твердому диску комп’ютеру, завдяки чому прискорюється її швидкодія.
Для телефонного зв’язку з пультом програма використовує модем, яким управляють через один з портів СОМ, який функціонує згідно стандарту ССІТ V.21 та приймає команди в стандарті HAYES “АT Command” (при цьому не має значенння, чи модем є зовнішнім, чи внутрішнім). Оскільки пульт передає дані з швидкістю 300 Бод, модем повинен забезпечувати роботу з такою швидкістю. Необхідна теж можливість блокувати вибір стандарту передачі та примусовий режим 300 Бод ССІТ V.21.
Інсталювання програми
Дискета, що постачається разом із ST-708, містить наступні файли:
- DLOAD.EXE - головна програма
- DLOAD.OVL - накладка програми
- HELP.LST - файл допомоги, який використовується під час обслуговування функції HELP (F1)
- INST_C10.HLP - інструкція з обслуговування пульта ST-716;
- INST_C6.HLP - інструкція з обслуговування пульта ST-708;
- PCF.CTL - файл, в якому зберігаються дані про параметри пульта ST-716V1;
- PCF2.CTL - файл, в якому зберігаються дані про параметри пульта ST-716V2;
- PCF6.CTL - файл, в якому зберігаються дані про параметри пульта ST-708.
Наведені файли повинні знаходитися в одному каталозі. Нормальна робота програми можлива, коли всі файли є в наявності.
Додатково в підкаталозі DANE знаходяться файли “взірців”, що полегшують утворення нових систем (від системи з однією клавіатурою до систем з чотирма клавіатурами).
Файли даних програми можуть мати довільні назви. Програма DLOAD розпізнає файли по розширеннях таким чином:
- назва1. PRD - файл початкових установок,
- назва2. SAD - файл, який документує установки створених систем,
- назва2. ZDA - файл пам’яті подій, зчитаний з пульта системи назва2,
- назва2. ETK - файл описів зон та груп системи назва2.
Інсталювання полягає на скопіюванні всіх файлів на твердий диск до відповідних каталогів.
Можливо скористатися програмою INST.BAT (присутня на дискеті):
- виберіть диск, на на який буде проінстальована програма (наприклад, С:[ENTER]]),
- встановіть дискету до приводу А: комп’ютеру і запустіть програму INST.BAT (не перемикайте на А:, напишіть A:INST[ENTER]).
Після копіювання програми на диск її необхідно запустити та відконфігурувати:
- F6 - маршрут доступу до даних
- F7 - порт локального зв’язку
- F8 - установки модему
- F9 - установки прінтеру
- F10 - переривання послідовних портів
Опис програми DLOAD
Програмування за допомогою комп’ютеру полягатиме на створенні каталогу даних всіх параметрів пульта та передачі тих даних до пульта-концентратора.
Утворені програмою каталоги становлять документацію утворених систем сигналізації. Під час підготовки даних не є потрібним зв’язок із пультом - всі дані, з якими працює програма, зчитуються з диску (або дискети) до буферу в пам’яті комп’ютеру. Після встановлення зв’язку з об’єктовим пультом-концентраторомі станцією і зчитуванню даних програма утворює новий буфер з реальними даними пульта. Можливе порівнювання даних з файлів з даними в пульті, а також переписування даних з буферу в буфер.
Програма DLOAD написана таким чином, щоби можливим було її обслуговування без додаткової документації. Детальні описи окремих позицій МЕНЮ, вікон, а також практично всіх полей вводу даних доступні після натиснення клавіші допомоги F1.
Для пультів-концентраторів, вироблених після 8.08.1997, а також у випадку використання програми DLOAD, версія 4.02, можливий вхід зв’язок з пультом без повторного набору номеру, якщо в пульті не запрограмований номер телефону до комп’ютеру (в функції FS-4 у якості першої цифри вписаний код А(НЕХ). Обмін даними в такому випадку відбувається після ініціювання зв’язку зі сторони комп’ютеру.
ЗМІСТ Стор.ВСТУП - ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ ПУЛЬТА-КОНЦЕНТРАТОРА ..............................................1
ТЕХНІЧНІ ХАРАКТЕРИСТКИ ПУЛЬТА ....................................................................................................2
ЗОНИ ...........................................................................................................................….........................2
ВИХОДИ .......................................................................................................................….......................2
КЛАВІАТУРИ .................................................................................................................….....................3
ПАРОЛІ ТА КАТЕГОРІЇ ДОПУСКУ ....................................................................................................4
ГРУПИ .................................................................................................................................................….4
МОНІТОРІНГ ....................................................................................................................................…...4
АВТОДОЗВОН ..................................................................................................................................…...5
ДИСТАНЦІЙНЕ ПРОГРАМУВАННЯ - ДАУНЛОУДІНГ ..................................................................5
ОБСЛУГОВУВАННЯ ПУЛЬТА-КОНЦЕНТРАТОРА .................................................................................6
ПОСТАНОВКА ПІД ОХОРОНУ ...........................................................................................................6
ЗНЯТТЯ З ОХОРОНИ ТА СКИДАННЯ ТРИВОГ ...............................................................................7
ФУНКЦІЇ КОРИСТУВАЧА.....................................................................................................................7
[ПАРОЛЬ][*][1] - зміна паролю користувача ................................................................................7
[ПАРОЛЬ][*][2] - створення паролю нового користувача.............................................................7
[ПАРОЛЬ][*][3] - стирання існуючого паролю користувача.........................................................8
[ПАРОЛЬ][*][4] - блокування зони в групі ...............................................................................…9
[ПАРОЛЬ][*][5] - постановка під “тиху” охорону ........................................................................9
[ПАРОЛЬ][*][6] - програмування годинника реального часу ......................................................9
[ПАРОЛЬ][*][7] - вмикання виходу “МОНОСТАБІЛЬНИЙ ВИМИКАЧ” .................................9
[ПАРОЛЬ][*][8] - зміна стану виходу типу “БІСТАБІЛЬНИЙ ВИМИКАЧ”.............................10
[ПАРОЛЬ][*][9] - скидання живлення на відповідних виходах .................................................10
[ПАРОЛЬ][*][0] - запуск функції ДАУНЛОУДІНГ ....................................................................10
ФУНКЦІЇ КОРИСТУВАЧА, ЩО ВИКЛИКАЮТЬСЯ ОДНІЄЮ КЛАВІШЕЮ ...........................11
[5] - перегляд пам’яті тривог.........................................................................................................11
[6] - перегляд пам’яті технічних несправностей ..........................................................................11
[7] - перевірка викритої неспрвності ............................................................................................11
[8] - ввімкнення/вимкнення сигналу гонгу (CHIME)...................................................................12
[*] - пожежна тривога (FIRE) .......................................................................................................12
[0] - допоміжна тривога ................................................................................................................12
[#] - тривожна кнопка (PANIC).....................................................................................................12
МОНТАЖ ПУЛЬТА-КОНЦЕНТРАТОРА ..................................................................................................12
Під’єднання клавіатур.........................................................................................................................13
Під’єднання датчиків .........................................................................................................................13
Під’єднання сповіщувачів ..................................................................................................................14
Під’єднання телефонної лінії .............................................................................................................15
Під’єднання синтезатора мови ..........................................................................................................16
Підключення живлення .....................................................................................................................16
Запуск пульта-концентратора ...........................................................................................................16
ПРОГРАМУВАННЯ - СЕРВІСНІ ФУНКЦІЇ ..............................................................................................17
Бітові функції (ВІТ) ..........................................................................................................................18
Десяткові функції (DEC) ...................................................................................................................18
Шіснадцяткові функції (HEX) ..........................................................................................................18
FS-0 - вихід з сервісного режиму .....................................................................................................19
Функції, які програмують головні параметри .........................................................................................19
FS-1 - програмування сервісного паролю ........................................................................................19
FS-2 - програмування ідентифікатора пульта (НЕХ) .......................................................................19
FS-3 - програмування ідентифікатора комп’ютеру (HEX) ..............................................................20
FS-4 - програмування телефонного номеру комп’ютеру (НЕХ).....................................................20
FS-5 - програмування опції системи (ВІТ) .......................................................................................20
FS-6 - програмування часу на вхід, вихід та тривогу (DEC)............................................................21
FS-7 - програмування лічильникових ліній (DEC) ..........................................................................22
Функції, які програмують розділення ......................................................................................................22
FS-8 - програмування зон групи 1 (ВІТ) .........................................................................................22
FS-16 - програмування зон, блокованих в групі 1 (ВІТ) .................................................................22
FS-17 - програмування зон, блокованих в групі 2 (ВІТ) .................................................................22
FS-20 - програмування опцій клавіатури і груп (ВІТ)......................................................................23
Функції, які програмують параметри зон ..............................................................................................24
FS-24 - програмування часу реакції зон ...........................................................................................24
FS-25 - програмування типу датчиків (DEC) ...................................................................................24
FS-26 - програмування типу реакції зон (DEC) ...............................................................................25
FS-27 - програмування опцій зон (ВІТ)............................................................................................27
FS-28 - програмування індивідуального часу на вхід (DEC) ..........................................................27
Функції, які програмують параметри виходів .......................................................................................28
FS-31 - програмування виходу OUT1 ...............................................................................................28
FS-32 - програмування переліку входів OUT1 (BIT) .......................................................................32
FS-33 - програмування виходу OUT2 ...............................................................................................32
FS-34 - програмування переліку зон OUT2 (BIT) ............................................................................32
FS-35 - програмування виходу OUT3 (BIT) .....................................................................................32
FS-36 - програмування переліку зон OUT3 (BIT) ............................................................................32
FS-37 - програмування виходу OUT4 ...............................................................................................32
FS-38 - програмування переліку зон OUT4 (BIT) ............................................................................32
FS-39 - програмування виходу OUT5 ...............................................................................................33
FS-40 - програмування переліку зон OUT5 (BIT).............................................................................33
Функції, які програмують параметри передачі до станції моніторінгу .................................................33
FS-43 програмування номеру станції 1 (НЕХ) .................................................................................33
FS-44 програмування номеру станції 2 (НЕХ) .................................................................................33
FS-45 програмування формату станції 1 (НЕХ) ...............................................................................33
FS-46 програмування формату станції 2 (НЕХ) ...............................................................................33
FS-47 програмування опцій моніторінгу (BIT) ................................................................................33
Функції, які програмують ідентифікатори .............................................................................................34
FS-48 - програмування ідентифікатора подій зон для станції 1 (НЕХ).........................................34
FS-54 - програмування ідентифікатора подій в зонах для станції 2 (НЕХ)...................................35
Функції, які програмують коди подій для зон .......................................................................................35
FS-60 - програмування кодів тривог в зонах (НЕХ) ........................................................................35
FS-61 - програмування кодів тривог тамперних зон (НЕХ) ...........................................................35
FS-63 - програмування кодів порушень зон (НЕХ) .........................................................................35
FS-64 - програмування коду RESTORE (відновлення) для зон (НЕХ) ...........................................35
FS-65 - програмування кодів TAMPER RESTORE (ВІДНОВЛЕННЯ ТАМПЕРУ)
для зон (НЕХ)...........................................................................................................................................…..35
FS-67 - приписування подій в зонах для станції 1 (ВІТ) .................................................................36
FS-68 - приписування подій в зонах для станції 2 (ВІТ) .................................................................36
Функції, якими програмуються коди подій в групах ............................................................................36
FS-69 - програмування кодів повідомлень групи 1 (НЕХ)..............................................................36
FS-70 - програмування кодів повідомлень групи 2 (НЕХ)..............................................................36
FS-73 - приписування подій групи 1 для станції 1 (ВІТ).................................................................37
FS-74 - приписування подій групи 2 для станції 1 (ВІТ).................................................................37
FS-77 - приписування подій групи 1 для станції 2 (ВІТ).................................................................37
FS-78 - приписування подій групи 2 для станції 2 (ВІТ).................................................................37
Функції, якими програмуються коди системних повідомлень ...........................................................37
FS-81 - програмування кодів системних подій - частина 1 (НЕХ) .................................................37
FS-82 - програмування кодів системних подій - частина ІІ (НЕХ) .................................................38
FS-83 - приділення системних подій до станції 1 (ВІТ) ..................................................................39
FS-84 - приділення системних подій до станції 2 (ВІТ) ..................................................................39
FS-85 - програмування часу контрольної передачі (DEC) ..............................................................39
FS-86 - програмування затримки передачі повідомлення “відсутність мережі” (DEC) .............. 40
Функції, якими програмується автодозвон..........................................................................................40
FS-87 - програмування номеру телефону 1 (НЕХ) ..........................................................................41
FS-88 - програмування номеру телефону 2 (НЕХ)...........................................................................41
FS-89 - програмування номеру телефону 3 (НЕХ)...........................................................................41
FS-90 - програмування номеру телефону 4 (НЕХ)...........................................................................41
FS-95 - приписування груп та повідомлень (ВІТ)............................................................................41
FS-96 - програмування повідомлення 1 (POLPAGER)....................................................................42
FS-97 - програмування повідомлення 2 (POLPAGER)....................................................................42
FS-100 - програмування кількості черг та повторів в черзі (DEC).................................................42
FS-101 - програмування кількості дзвінків перед відповіданням (DEC)........................................42
Функції, якими програмуються ТАЙМЕРи............................................................................................43
FS-102 - програмування ТАЙМЕРу 1 (DEC)....................................................................................43
FS-103 - програмування ТАЙМЕРА 2 (DEC)...................................................................................43
FS-104 - програмування ТАЙМЕРА 3 (DEC)...................................................................................43
FS-105 - програмування ТАЙМЕРА 4 (DEC)...................................................................................43
FS-106 - програмування функції ТАЙМЕРів (НЕХ).........................................................................43
Спеціальні функції...................................................................................................................................44
FS-107 - відновлення заводських установок ....................................................................................44
FS-108 - зтирання пам’яті подій........................................................................................................44
FS-109 - програмування номеру модему користувача.....................................................................44
FS-110 - відновлення паролей виробника.........................................................................................44
FS-111 - програмування адрес клавіатур (ВІТ).................................................................................44
FS-112 - старт програмування через RS-232 ....................................................................................45
FS-117 - допустимий час відсутності напруги на телефонній лінії (DEC)......................................45
FS-118 - параметри сигналів АТС пейджера (НЕХ) ........................................................................45
FS-123 - часові проміжки лічильників (DEC)...................................................................................46
FS-124 - автоматичне зчитування адрес маніпуляторів....................................................................46
FS-125 - програмування кодів моніторінгу контролю несення служби (КНС)...............................46
Повернення до заводських установок, перезапуск паролей...............................................................46
ДИСТАНЦІЙНЕ ПРОГРАМУВАННЯ - DLOAD.EXE...............................................................................47
Інсталювання програми.........................................................................................................................47
Опис програми DLOAD .........................................................................................................................47
ЗМІСТ ...........................................................................................................................................................51
ДОДАНКИ ....................................................................................................................................................54
Оптична індикація про стан системи .............................................................................................. 55
Звукова сигналізація про стан системи.............................................................................................55
Технічні характеристики ...................................................................................................................56
Доданок А
