Адалі пульт типу st-708 є сучасним охоронним приладом, побудованим з використанням мікропроцесорної техніки згідно найновших тенденцій в галузі охорони майна

Вид материала

Подобный материал:

1 2 3 4 5 6 7 8

Бітові функції (ВІТ)

Використовуються для програмування параметрів, що мають два стани: ТАК і НІ (наприклад, функції приділення зон до груп, опції та ін.). В тракті програмування бітової функції індикатори від 1 до 8 показують існуючі значення окремих параметрів (індикатор запалений - ТАК, згашений - НІ). Натиснення клавіші від [1] до [8] веде до зміни стану відповідного індикатору. Клавішею [#] підтверджується стан 8-ми параметрів. Якщо в функції програмування задіяна більша кількість параметрів, пульт засигналізує двома короткими звуками приймання першої вісімки, а на індикаторах від 1 до 8 буде індиковано стан чергової вісімки. Після програмування всіх параметрів пульт-концентратор засигналізує вихід з функції чотирма короткими та одним довгим звуковим сигналом.

Клавішею [*] забезпечується вихід з функції в довільний момент. Зміни даних, що індикуються в даний момент, не зберігаються.

Десяткові функції (DEC)

Використовуються для програмування даних в вигляді декількох цифр (наприклад, час контрольної передачі - 4 цифри, індивідуальні часи на вхід - 16 х 2 цифри). Під час програмування функції індикатори 1-4 вказують першу цифру (бінарно), індикатори 5-8 - другу, а на індикаторах 9-12 вказується показник пар цифр (бінарно). Програмування полягатиме на вписуванні двоцифрового числа та підтвердженні його клавішею [#]. Пульт підтвердить приймання даних двома короткими звуковими сигналами. Після програмування всіх пар наступає вихід з функції, про що свідчать чотири коротких та один довгий звуковий сигнал.

Клавіша [*] дозволяє вихід з функції в довільний момент часу. Зміни даних, що індикуються в даний момент, не зберігаються.

Шіснадцяткові функції (HEX)

Функції того типу використовуються для програмування шіснадцяткових даних (наприклад, кодів моніторінгу). Під час дії програми індикатори 1...4 вказують першу цифру НЕХ, тоді як індикатори 5...8 - другу цифру; в той же час на індикаторах А, В, А, В індикується показник пар цифр.

Програмування за допомогою того типу функції полягатиме на вписуванні параметрів (двох цифр НЕХ) і підтвердженні клавішею [#]. Для цифр від 0 до 9 достатньо натиснення відповідної клавіші, тоді як цифри A-F вводяться у вигляді комбінацій клавіш [*] i [0]...[5] (наприклад, А = [*][0], B=[*][1], і так далі). Натиснення клавіші [*] призведе до миготіння цифри, яка буде змінена після натиснення однієї з клавіш [0]...[5].

Комбінація клавіш [*][#] робить можливим вихід з функції, зміни даних при цьому не зберігаються.

Увага: як у десятковій функції, так і шіснадцятковій кожне натиснення клавіші викликає лише “вписування” відповідної цифри на індикатор (поперемінно змінюються стани індикаторів 1-4 та 5-8). І лише натиснення клавіші [#] призведе до запам’ятовування параметру, який індикується на індикаторах.

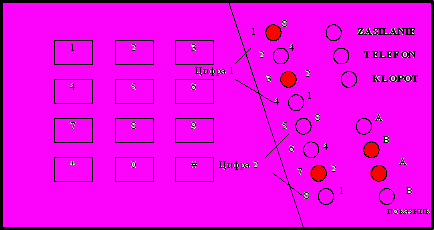

Мал.7. Спосіб зчитування даних з клавіатури.

На малюнку показаний спосіб зчитування даних з індикаторів клавіатури. Програмується шостий параметр (показник = 6), індикатори 1-8 вказують реальне значення параметру, рівне А2 (НЕХ).

FS-0 - вихід з сервісного режиму

Натисненням клавіш [0][#] вмикається сервісна функція 0. Цим закінчується робота пульта в сервісному режимі. Відтепер пульт працюватиме згідно нових установок. Виконується перезапуск всіх груп; якщо в цей момент в інщій групі виконуються довільні дії з клавіатурою (наприклад, викликано будь-яку з функцій користувача), пульт перериває виконання функції і переходить до стану вичікування. Вихід з сервісного режиму сигналізується по всіх групах чотирма короткими та одним довгим звуковим сигналом.

Функції, які програмують головні параметри

FS-1 - програмування сервісного паролю

За допомогою сервісного паролю вмикається режим сервісу. Пароль може складатися з 4...6-ти цифр. Сервісна функція 1 робить можливим зміну паролю. Програмування - ідентично першій функції користувача.

ПРИКЛАД:

зміна сервісного паролю з 12345 на 78901

[12345][#] - вхід в сервісний режим;

[1][#] - вмикання сервісної функції 1;

[78901][#] - ввід цифр нового паролю та іх підтвердження, після якого відбувається автоматичний вихід з тієї функції.

FS-2 - програмування ідентифікатора пульта (НЕХ)

У випадку телефонного ДАУНЛОУДІНГу пульт після з’єдання з комп’ютером подає шестизначний ідентифікатор системи. Програмування того паролю полягає на вписуванню трьох пар шіснадцятирічних знаків (цифри від 0 до 9, а також знаки A, B, C, D, E, F - див. Таблицю кодів) по черзі: [перший][другий][#], [третій][четвертий][#], [п’ятий][шостий][#]. Спочатку на індикаторах з’являтимуться існуючі установки, а після зміни - нові ( в бінарному коді: перший знак - то індикатори від 1 до 4, другий знак - то індикатори від 5 до 8, номер пари запрограмованих знаків - індикатори А, В, А, В). Після вводу останньої пари знаків пульт автоматично виходить з функції.

ПРИКЛАД:

запрограмувати ідентифікатор 23С4D5

[2] [#] - виклик бажаної функції;

[2][3] [#] - ввід двох перших знаків;

[*2][4][#] - ввід двох наступних знаків;

[*3][5][#] - ввід двох останніх знаків, після підтвердження яких пульт виходить з програми функції.

FS-3- програмування ідентифікатора комп’ютеру (НЕХ)

Під час телефонного ДАУНЛОУДІНГу пульт після передачі власного идентифікаційного паролю очікує шестизначного паролю модему. Після отримання правильного паролю може розпочинатися передача до комп’ютера. Програмування - ідентично, як у FS-2.

FS-4 - програмування телефонного номеру компьютеру (НЕХ)

Під час дистанційного програмування пульт-концентратор завжди дзвонить до комп’ютера.Завдяки цьому є неможливим перепрограмування невповноваженими персонами. Номер телефону загалом може мати шіснадцять цифр та спеціальних знаків. Індикатори А, В, А, В вказують (бінарно), яка пара знаків програмується, тоді як індикатори від 1 до 4 та від 5 до 8 вказують (теж бінарно) значення запрограмованих символів.

Спеціальні знаки використовуються для набору номеру. Окремим функціям приписані наступні коди:

А(НЕХ) - кінець номеру телефону .................................................(комбінація [*][0] )

В(НЕХ) - переключення на імпульсний набір .............................. (комбінація [*][1])

С(НЕХ) - переключення на тональний набір ............................ ... (комбінація [*][2])

D(HEX) - очікування безперервного сигналу ............................... (комбінація [*][3])

Е(НЕХ) - коротка пауза (3 секунди) .............................................. (комбінація [*][4])

F(НЕХ) - довга пауза (10 секунд) ................................................... (комбінація [*][5])

ПРИКЛАД:

запрограмувати номер 0 D 39 12 47 27

[4][#] - виклик потрібної функції;

[0][*3][#] - ввід двох перших знаків;

[3][9][#] - ввід двох наступних знаків;

[1][2][#] - ввід двох наступних знаків;

[4][7][#] - ввід двох наступних знаків;

[2][7][#] - ввід двох наступних знаків;

[*0][#] - ввід знаку номеру телефону;

перед номером телефону не можна програмувати спеціальних знаків A, B, C, D (що встановлюється в опціях FS5). Номер телефону, коротший від 16-ти знаків, повинен закінчуватись спеціальним знаком А. Якщо пульт під’єднано до внутрішньої лінії, а при наборі номеру комп’ютеру вихід в місто є зайнятий, то після чотирьох спроб пульт виходить з функції старту ДАУНЛОУДІНГу (під час дії автодозвону очікування постійного сигналу - коду D - не зменшуватиме кількості спроб у випадку сигналу зайнятості).

Увага:
[*][#] - вихід з функції після вводу 11-ти знаків.

FS-5 - програмування опції системи (ВІТ)

Функція програмує два переліки опцій, якими описується спосіб дії охоронної централі.

ПЕРШИЙ ПЕРЕЛІК ОПЦІЙ (миготить індикатор В):

1 світить - телефонування ввімкнено

1 не світить - телефонування вимкнено

2 світить - моніторінг ввімкнено

2 не світить - моніторінг вимкнено

3 світить - відповідання на телефон ввімкнено

3 не світить - відповідання на телефон вимкнено

ДРУГИЙ ПЕРЕЛІК ОПЦІЙ (миготить індикатор А)

1 світить - можливий зовнішній виклик ДАУНЛОУДІНГу

1 не світить - зовнішній виклик ДАУНЛОУДІНГУ неможливий

2 світить - тональний набор телефонного номеру

2 не світить - імпульсний набор телефонного номеру

3 світить - повідомлення про тривогу з синтезатора мови відтворюється двічі

3 не світить - повідомлення про тривогу відтворюється один раз

4 світить - перед набором номеру генерується сигнал GROUND-START

4 не світить - сигнал GROUND-START заблокований

5 світить - автодозвон не тестує сигналу АТС перед набором номеру

5 не світить - автодозвон очікує сигналу АТС

6 світить - автодозвон не контролює сигналів АТС після набору номеру - повідомлення передається через 15 секунд

6 не світить - автодозвон передає повідомлення після “піднесення трубки”

7 світить - виходи OUT4, OUT5 працюють в форматі РС 16 OUT (зверніть увагу на програмування п.7 ТРЕТЬОГО ПЕРЕЛІКУ ОПЦІЙ)

7 не світить - виходи OUT5, OUT6 реалізують приписані їм функції

8 світить - подвійний виклик відповіді на телефонування

8 не світить - одноразовий виклик відповіді на телефонування

ТРЕТІЙ ПЕРЕЛІК ОПЦІЙ (миготять індикатори А та В)

1 - не має значення

2 світить - даунлоудінг заблокований, якщо будь-яка з груп під охороною.

не світить - режим програмування доступний завжди.

світить – тривога, якщо по закінченні часу на вихід будь-яка з зон лишається порушеною.

3 не світить – тривога не наступає, якщо по закінченні часу на вихід будь-яка з зон лишається порушеною.

не має значення

не має значення.

7 світить - виходи OUT5, OUT6 працюють в розширеному форматі форматі PC 16 OUT “UA”.

не світить – виходи OUT5, OUT6 працюють в звичайному форматі PC16OUT

8 не має значення

FS-6 програмування часу на вхід, вихід та тривогу (DEC)

Установка торкається глобальних часів. Є обов’язковою для тих входів та виходів, яким не приписані індивідуальні часи.Час на вихід є однаковим для всіх груп, час тривоги, запрограмований в тій функції, стосується теж звукових сигналів в клавіатурах.

УВАГА: визначений функцією FS-6 час тривоги окреслюватиме теж час блокування тривоги по зонах, оскільки після запуску тривоги кожне наступне порушення зони не буде призводити до появи тривог, доки не мине час тривоги.

Програмування часів відбувається в такій черзі:

час на вхід (від 01 до 99 секунд) - миготить індикатор В;

час на вихід (від 01 до 99 секунд) - миготить індикатор А;

час тривоги (від 01 до 99 секунд) - миготять індикатори А та В.

ПРИКЛАД:

запрограмувати час на вхід = 30 с; вихід = 60 с; тривогу = 90 с

[6][#] - виклик потрібної функції;

[3][0][#] - ввід часу на вхід (дві цифри);

[6][0][#] - ввід часу на вихід (дві цифри);

[9][0][#] - ввід часу тривоги, після підтвердження останнього часу пульт автоматично виходить з функції.

FS-7 програмування лічильникових ліній (DEC)

Пульт-концентратор обладнаний трьома незалежними лічильниками порушень зон, з яким можливо зв’язати довільні входи. Тривога в такому випадку буде згенерована лише після певної запрограмованої кількості порушень, зв’язаних з входом лічильника. Кожний з лічильників може рахувати порушення по одній або декількох зонах, які відконфігуровані, як лічильникові (наприклад лічильник 1 може рахувати порушення зони 2, а лічильник 2 - зон 4, 5,6).

Програмуються три значення лічильників, від 01 до 07, по черзі лічильник 1, лічильник 2, лічильник 3. Якщо в пульті немає лічильникових зон, запрограмовані значення не відіграють жодної ролі.

Часові проміжки, що відповідають лічильникам, запрограмовані в FS123.

ПРИКЛАД:

запрограмувати лічильники: перший - на два порушення, другий - на п’ять, третій - не використовується.

[7][#] - виклик функції

[0][2][#] - запрограмування першого лічильника (миготить індикатор В знизу);

[0][5][#] - програмування другого лічильника (миготить індикатор А знизу);

[*] - вихід з функції - третій лічильник не програмується

Якщо програмуванню підлягатимуть три лічильники, після програмування третього відбудеться автоматичний вихід з функції.

Функції, які програмують розділення

FS-8 - програмування зон групи 1 (ВІТ)

Функція визначає, які з входів пульта будуть належати групі 1.

Програмування полягає на запалюванню індикаторів, що вказують зони, які повинні бути приписані групі 1. Клавішею [#] виконується підтвердження та вихід з функції, тоді як за допомогою клавіші [*] - програмування преривається.

FS-9 - програмування зон групи 2 (ВІТ)

Функція визначає, які з входів пульта будуть належати групі 2.

Програмування полягає на запалюванню індикаторів, що вказують зони, які повинні бути приписані групі 2. Клавішею [#] виконується підтвердження та вихід з функції, тоді як за допомогою клавіші [*] - програмування преривається.

FS - 16 - програмування зон, блокованих в групі 1 (ВІТ)

Функція стосується входів зон, які блокуються автоматично при ввімкненні під “тиху”, або звичайну охорону за допомогою паролю категорії 7 в групі 1. Ті самі зони блокуються під час постановки під тиху охорону групи 1. Програмування відбувається аналогічно FS-8 і полягає на “ввімкненні” індикаторів з номерами необхідних зон. Після вибору зон необхідно натиснути клавішу підтвердження [#].

FS - 17 - програмування зон, блокованих в групі 2 (ВІТ)

Функція стосується зон, які автоматично блокуються при постановці під тиху охорону в групі 2. Програмування, як в FS-16.

FS-20 - програмування опцій клавіатури і груп (BIT)

З метою збільшення гнучкості системи деякі з функцій клавіатур можливо вибирати. Для кожної групи програмуються два переліки опцій.

Ввід опції для кожного з переліків необхідно підтверджувати клавішею [#].

ПЕРШИЙ ПЕРЕЛІК ОПЦІЙ (миготить індикатор В)

1 світить - швидка постановка під охорону групи 1 [1][#] заблокована

1 не світить - швидка постановка під охорону групи 1 [0][#] розблокована

2 світить - швидка постановка під охорону групи 2 [2][#] заблокована

2 не світить - швидка постановка під охорону групи 2 [2][#] розблокована

3 світить - швидка постановка під охорону всієї системи [0][#] заблокована

3 не світить - швидка постановка під охорону всієї системи [0][#] розблокована

5 світить - відсутність тривоги після трьох помилкових паролей

5 не світить - тривога після трьох помилкових паролей

6 світить - блокування тривоги ПАНІКА

6 не світить - тривога ПАНІКА з клавіатури розблокована

7 світить - блокування додаткової тривоги (AUX)

7 не світить - тривога AUX з клавіатури розблокована

8 світить - блокування пожежної тривоги (FIRE)

8 не світить - тривога FIRE з клавіатури розблокована

ДРУГИЙ ПЕРЕЛІК ФУНКЦІЙ (миготить індикатор А)

1 світить - сигналізування тривоги в клавіатурі до скидання паролем

1 не світить - відсутність сигналізування тривоги в клавіатурі (коли обидві опції 1 та 2 вимкнені)

2 світить - сигналізування тривоги протягом глобального часу тривоги

2 не світить - відсутність сигналізування тривоги в клавіатурі (коли обидві опції 1 та 2 вимкнені)

3 світить - порушення зони “тиха/голосна” (DAY/NIGHT), сигналізоване з клавіатури (10 довгих звукових сигналів)

3 не світить - відсутність сигналізування порушення зони DAY/NIGHT

4 світить - ввімкнений гонг (СНІМЕ - п’ять коротких звукових сигналів)

4 не світить - вимкнений гонг

5 світить - ввімкнене сигналізування несправності в клавіатурі (два коротких звукових сигнали кожних три секунди)

5не світить - сигналізування аварії вимкнене

6 світить - ввімкнене сигналізування часу на вихід (один довгий звуковий сигнал кожних три секунди)

6 не світить - сигналізування часу на вихід вимкнене

7 світить - ввімкнене сигналізування часу на вхід (один короткий звуковий сигнал кожних три секунди)

7 не світить - сигналізування часу на вхід вимкнене

8 світить - ввімкнене сигналізування натиснення на клавішу

8 не світить - сигналізування натиснення на клавішу відсутнє

Функції, які програмують параметри зон

FS-24 - програмування часу реакції зон

Кожна із зон пульта ST-708 може мати індивідуальний час реакції. Цей час можливо програмувати в межах від 0,016 с до 4,08 с, з кроком 0,016 с (0,01 с; 0,032 с; 0,048 с; 4,08 с). Порушення, що триває коротше від часу реакції, пультом ігнорується.

Після фабричного перезапуску всі зони пульта мають однаковий час реакції (0,48 с). В більшості випадків зміни того часу не потребується.

Функція призначена для досвідчених монтажників; забезпечує підбір часу реакції зони для деяких специфічних датчиків (наприклад, механічних розбиття шкла, або датчиків з малим гістерезисом, що не мають моновібратора на виході).

Програмування часу реакції зон реалізується дещо інакше, ніж програмування інших параметрів. На індикаторах від 1 до 8 пультом індикується реальне встановлення параметру в бінарному вигляді, причому вказується кількість проміжків по 16 мс, а не загальний час реакції:

(час реакції) = (запрограмоване значення) х 0,016 с

Наприклад, для часового проміжку 0,48 с індикується значення:

1Е (НЕХ) = 00011110 (ВІН) = 30 (30*0,016 с = 0,48 с).

Індикатори А, В, А, В вказують, якої зони стосується параметр. Номер зони індикується в бінарному вигляді (для зони 1 миготить нижній індикатор В, для зони 2 - нижній А, для зони 3 миготять обидва і т.д.).

Час реакції зони визначатиметься шляхом вводу кількості проміжків по 0,016 с (від 1 до 255). Після введення часу необхідно натиснути клавішу [#]. При цьому відбувається перехід до планування часу реакції наступної зони. Після вводу останнього з параметрів та його підтвердженню пульт виходить з функції.

Програмування переривається за допомогою клавіші [*].

ПРИКЛАД

зміна часу реакції зон 1, 3 та 6 на 0,8 с, зони 8 - на 0,1 с; інші зони без змін.

0,8 с /0,016 с = 50 (таке значення необхідно вписати для зон 1, 3 та 6)

0,1 с /0,016 с = 6,25 (для зони 8 необхідно вписати 6, що запевнює час реакції = 0,096 с)

[2][4][#] - виклик функції

[5][0][#] - час реакції для першої зони (індикатори А, В, А, В = 0001)

[#] - підтвердження часу другої зони (індикатори А, В, А, В = 0010)

[5][0][#] - час реакції для третьої зони (індикатори А, В, А, В = 0011)

[#] -підтвердження часу четвертої зони (індикатори А, В, А, В = 0100)

[#] - підтвердження часу п’ятої зони (індикатори А, В, А, В = 0101)

[5][0][#] - час реакції шостої зони (індикатори А, В, А, В = 0110)

[#] - підтвердження часу сьомої зони (індикатори А, В, А, В = 0111)

[6] [#] - час реакції восьмої зони (індикатори А, В, А, В = 1000)

FS -25 - програмування типу датчиків (DEC)

До пульта можливо під’єднати датчики типу NC, NO, EOL, 2EOL/NC, 2EOL/NO. Оскільки кожний з тих датчиків передає пультові відмінну інформацію, необхідно визначити тип датчика, під’єднаного до кожного з входів. Наприклад, розімкнені контакти можуть означати нормальний стан датчика типу NO, або порушення датчика типу NC (або EOL), так, як теж і порушення тамперного контакту у випадку двопараметричної конфігурації.

Програмування полягатиме на вписуванні відповідного двоцифрового числа (яке визначатиме тип датчика) для окремих входів. Після підтвердження типу датчика однієї зони пульт-концентратор переходить до програмування типу наступної зони, аж до приписування всім зонам певних типів датчиків. Дозволені такі числа:

00 - відсутність датчика (для зон, які не використовуються)

01 - датчик NC

02 - датчик NO

03 - датчик EOL

04 - датчик 2EOL/NC

05 - датчик 2EOL/NO

Під час програмування на індикаторах від 1 до 8 пульт індикує реальні установки параметрів (в бінарному вигляді). Індикатори А, В, А, В вказують, для якої зони програмується тип датчика.

ПРИКЛАД

програмування зон від 1 до 6 типу EOL, зон від 7 до 8 типу NC

[2][5][#] - виклик функції

[0][3][#] - тип датчика для першої зони (індикатори А, В, А, В = 0001)

[0][3][#] - тип датчика для другої зони (індикатори А, В, А, В = 0010)

[0][3][#] - тип датчика для третьої зони (індикатори А, В, А, В = 0011)

[0][3][#] - тип датчика для четвертої зони (індикатори А, В, А, В = 0100)

[0][3][#] - тип датчика для п’ятої зони (індикатори А, В, А, В = 0101)

[0][3][#] - тип датчика для шостої зони (індикатори А, В, А, В = 0110)

[0][1][#] - тип датчика для сьомої зони (індикатори А, В, А, В = 0111)

[0][1][#] - тип датчика для восьмої зони (індикатори А, В, А, В = 1000)

Blog

Адалі пульт типу st-708 є сучасним охоронним приладом, побудованим з використанням мікропроцесорної техніки згідно найновших тенденцій в галузі охорони майна
