Адалі пульт типу st-708 є сучасним охоронним приладом, побудованим з використанням мікропроцесорної техніки згідно найновших тенденцій в галузі охорони майна

Вид материала

Паролі та категорії доступу
Функції користувача, що викликаються однією клавішею
Монтаж пульта-концентратора
Опис електричних під’єднань
FS 111. У випадку програмування пульта від комп’ютеру можливим є автоматичний запуск зв’язку без необхідності виклику сервісної
Програмування - сервісні функції

Подобный материал:

1 2 3 4 5 6 7 8

[ПАРОЛЬ][*][1] - зміна паролю користувача

Функція доступна для користувачів з категоріями доступу МАЙСТЕР, 1, 2 і 3; дозволяє зміну паролю користувача на інший.

Головний користувач системи під час вводу нового користувача приписує останньому (за допомогою функції 2) довільний пароль. Оскільки пароль користувача повинен бути відомий лише самому користувачеві, за допомогою функції 1 новий користувач системи може змінити свій пароль.

Паролі головних користувачів груп (категорії МАЙСТЕР), встановлюються пультом-концентратором під час перезапуску (FS110) на [1234].

ПРИКЛАД:

Зміна паролю з [1234] на [7890]

[1234][*] - виклик режиму “функції користувача”, підтвердженого одним коротким звуковим сигналом та миготінням індикаторів ZASILANIE (ЖИВЛЕННЯ), TELEFON, KLOPOT (КЛОПОТИ);

[1] - виклик номеру функції “зміна паролю”, підтвердженого двома короткими звуковими сигналами;

[7890][#] - ввід цифр нового паролю та іх підтвердження чотирма короткими та одним довгим звуковим сигналом.

[ПАРОЛЬ][*][2] - утворення паролю другого користувача

Головний користувач може додавати нових користувачів до системи, надаючи їм пароль з відповідною категорією доступу. Таким чином, він вирішує, в якій мірі всі інші користувачі можуть обслуговувати систему сигналізації (див. Пункт ПАРОЛІ ТА КАТЕГОРІЇ ДОСТУПУ). Під час додавання наступних користувачів пульт-концентратор буде автоматично надавати їм чергові номери. Номер запрограмованого користувача індикується на пульті миготінням одного з індикаторів зони. В системі може бути не більше 12-ти користувачів (окрім користувача МАЙСТЕР).

Номер користувача (разом із командою) з’являється на роздруку подій та запам’ятовується в буфері подій. Відповідний код події може бути переданий пультом-концентратором на станцію моніторінгу.

Після виклику функції пульт очікує паролю нового користувача, а потім - категорії доступу. Паролю можливо надати наступні категорії доступу:

користувач може поставити, або зняти з охорони систему (групу), заблокувати лінію, та користуватися всіма функціями за виключенням функції утворення нових користувачів (*2, *3);
користувач може поставити під охорону або зняти з охорони систему (групу), а також змінити власний пароль;
користувач може поставити під охорону, зняти з охорони може лише тоді, коли сам поставив під охорону;
користувач може поставити і зняти з охорони систему (групу), але при знятті з охорони до станції моніторінгу відправлятиметься інформація про “примусове зняття з охорони” (функція DURESS);
пароль з такою категорією доступу вмикає вихід типу МОНОСТАБІЛЬНИЙ ВИМИКАЧ;
пароль з такою категорією доступу вмикає вихід типу БІСТАБІЛЬНИЙ ВИМИКАЧ;
часткова постановка під охорону - пароль ставить під охорону з одночасним блокуванням групи входів (на них вказує монтажник в сервісних функціях), окрім того пароль має ідентичні можливості, що пароль з категорією 2;
користувач може зняти або поставити під охорону без можливості зміни власного паролю;
користувач може тільки поставити під охорону;

0- користувач може тільки скинути тривогу.

Приділення до груп відбувається після введення наступної цифри:

1 пароль першої групи;

2 пароль другої групи

3 пароль обидвох груп (глобальний)

ПРИКЛАД:

Утворення нового користувача з паролем 2323 та надання йому категорії 1 з приділенням до першої групи (пароль МАЙСТЕР = 1234)

[1234][*] - виклик режиму “функції користувача” користувачем МАЙСТЕР, що підтверджується одним коротким звуком та миготінням індикаторів ZASILANIE, TELEFON, KLOPOT;

[2]- виклик функції “утворення нового користувача”, блимаючий індикатор вказує номер нового користувача;

[2323][#] - ввід паролю нового користувача, який підтверджується трьома короткими звуками;

[1] - надання категорії новому користувачеві;

[1] - приписування до першої групи, чотири коротких та один довгий звуковий сигнал свідчать про закінчення функції.

[ПАРОЛЬ][*][3] - стирання паролю користувача

Функція використовується для зтирання паролей вже існуючих користувачів, є доступною для користувачів МАЙСТЕР.

ПРИКЛАД:

Зтирання паролю третього користувача (пароль МАЙСТЕР = 1234)

[1234][*] - виклик режиму “функція користувача” користувачем МАЙСТЕР,

[3] - виклик функції “зтирання паролю користувача”, свічення індикаторів зон визначатиме

номер користувача групи;

[3] - визначення паролю, що зтирається; індикатор визначеного паролю починає блимати;

[#] - зтирання паролю обраного користувача, чотири коротких та один довгий звуковий сигнал сигналізуватимуть закінчення функції.

Після вибору номеру паролю, який повинен бути зтертий, пульт очікує підтвердження, чи дійсно повинен бути зтертий обраний пароль. Якщо ні, необхідно натиснути [*] , якщо так -[#].

[ПАРОЛЬ][*][4] - блокування зони в групі

Головний користувач та користувач з категорією 1 можуть блокувати зони, що приписані до їх групи. Можливе блокування зон, які не взяті під охорону. Після блокування зони миготять відповідні індикатори. Зони будуть заблоковані до найближчого зняття з охорони, або до розблокування.

ПРИКЛАД:

Блокування лінії 3 і 5 (пароль МАЙСТЕР = 1234)

[1234][*] - виклик режиму “функції користувача” користувачем МАЙСТЕР;

[4] - виклик функції “блокування зони в групі”;

[3][5] - вибір номерів лінії 3 і 5, після кожного з номерів пульт підтвердить приймання даних двома короткими звуками;

[#] - підтвердження введених даних та одночасне закінчення програмування тієї функції.

Під час дії функції після вводу номеру зони пульт-концентратор двома короткими сигналами сигналізує блокування зони, тоді як одним - розблокування. Два довгих сигнали свідчать, що зона належить іншій групі, або знаходиться під охороною, і її блокування є неможливим.

[ПАРОЛЬ][*][5] - постановка під “тиху” охорону

Головний користувач та користувач з категорією доступу 1 можуть ставити під так звану “тиху” охорону. Такий режим охорони автоматично блокує частину зон групи (визначених монтажником під час програмування), завдяки чому можливо залишитися на охороняємому об’єкті

Під час постановки під “тиху” охорону пульт сигналізує тривоги в клавіатурі та передає коди тривог до станції моніторінгу. В той же час не збуджуються сповіщувачі, під’єднані до тривожних виходів та відсутній автодозвон.

ПРИКЛАД:

Постановка під “тиху” охорону (пароль МАЙСТЕР = 1234)

[1234][*] - виклик режиму “функції користувача” користувачем МАЙСТЕР,

[5]- виклик функції “постановка групи під тиху охорону”. Приймання тієї функції пульт підтвердить трьома короткими сигналами, після чого почне відраховувати час на вихід (миготіння індикатору DOZOR). Після того часу індикатор DOZOR почне горіти постійно, що буде рівнозначним із входом пульта в режим тихої охорони.

Зняття з “тихої” охорони відбувається так само, як зі звичайної.

[ПАРОЛЬ][*][6] - програмування годинника реального часу

Головний користувач, а також користувач з категорією доступу 1 можуть самостійно змінювати годинник пульта. Програмування відбувається в такій послідовності:

ГОДИНИ, ХВИЛИНИ, підтвердження ([H][H][M][M][#]),
ДЕНЬ, МІСЯЦЬ, підтвердження ([D][D][M][M][#]),
РІК (в проміжку від 1995 до 1999 достатньо ввести дві останніх цифри), підтвердження.

Можливий також передчасний вихід з функції після запрограмування часу або дати шляхом подвійного підтвердження ([#][#]).

ПРИКЛАД:

Програмування часу і дати = 08:45, 10 листопада 1997 (пароль МАЙСТЕР=1234).

[1234][*] - виклик режиму “функції користувача” користувачем МАЙСТЕР;

[6] - виклик функції “програмування годинника”;

[0845][#] - ввід часу, підтвердженого трьома короткими сигналами від пульта;

[1011][#] - ввід дати, підтвердженої трьома короткими звуковими сигналами від пульта;

[97][#] - ввід року, підтвердженого чотирма короткими та одним довгим звуковим сигналом, з одночасним виходом із запрограмованої функції.

[ПАРОЛЬ][*][7] - вмикання виходу МОНОСТАБІЛЬНИЙ ВИМИКАЧ

Якщо в системі існує вихід типу МОНОСТАБІЛЬНИЙ ВИМИКАЧ, за допомогою функції 7 можливо ввімкнути той вихід, який лишається ввімкнутим на час, запрограмований монтажником. Цей вихід можливо використати для управління електрозаскочками, електрозамками, дзвінками, сигналізаційними лампами та іншими типами обладнання.

ПРИКЛАД:

Вмикання МОНОСТАБІЛЬНОГО виходу (пароль МАЙСТЕР=1234);

[1234][*] - виклик режиму “функції користувача” користувачем МАЙСТЕР,

[7] - виклик функції 7, що підтверджується чотирма короткими та одним довгим сигналом.

[ПАРОЛЬ][*][8] - зміна стану виходу типу БІСТАБІЛЬНИЙ ВИМИКАЧ

До функції мають доступ головний користувач та користувач з категорією 1. Використовується до зміни стану виходу пульта, що працює в бістабільному режимі - перший виклик функції вмикає даний вихід, тоді як другий - вимикає (функція є придатною до ввімкнення, наприклад, зовнішнього освітлення, або інших електричних пристроїв).

ПРИКЛАД:

Ввімкнення виходу ( який перебував у вимкненому стані, пароль МАЙСТЕР = 1234).

[1234][*] - виклик режиму “функції користувача” користувачем МАЙСТЕР;

[8] - виклик функції 8 викликає зміну стану виходу, що підтверджується чотирма короткими та одним довгим акустичним сигналом.

[ПАРОЛЬ][*][9] - СКИДАННЯ живлення на відповідних виходах

Функція використовується до тимчасового від’єднання напруги на виходах живлення (RESET). Такі виходи використовуються для живлення датчиків, що мають індивідуальну пам’ять на спрацювання, і які скидаються через зняття напруги. До такого типу датчиків відносяться, наприклад, димові датчики та датчики руйнування скла.

Цю функцію може викликати головний користувач та користувач з категориєю доступу 1.

ПРИКЛАД:

Виклик функції СКИДАННЯ виходів живлення (пароль МАЙСТЕР = 1234)

[1234][*] - виклик режиму “функції користувача” користувачем МАЙСТЕР,

[9] - виклик функції “СКИДАННЯ ЖИВЛЕННЯ”, підтверджений чотирьма короткими та одним довгим звуковим сигналом.

[ПАРОЛЬ][*][0] - запуск функції ДАУНЛОУДІНГ

Функцію може викликати головний користувач та користувач з категорією 1. Цим забезпечується можливість дистанційного програмування пульта за допомогою телефонної лінії. В такому випадку ДАУНЛОУДІНГ виконується тоді, коли заблокований механізм відповіді на сигнали модему. Якщо буде ввімкнена дана функція, пульт повідомить станцію моніторінгу (якщо він розблокований) про включення дистанційного програмування, після чого з’єднається з комп’ютером. Після встановлення зв’язку відбувається обмін даними. Подальше управління функцією ДАУНЛОУДІНГ перейме комп’ютер та програмне забезпечення пульта.

Якщо є можливий беспосередній доступ з комп’ютеру (розблокована відповідна опція) пульт-концентратор після отримання запрограмованої кількості дзвінків “піднесе трубку” і по виявленню сигналу модему передасть “готовність” до ДАУНЛОУДІНГу. Після цього пульт роз’єднується, інформує станцію моніторінгу про факт дистанційного програмування, та ще раз набирає номер телефону комп’ютеру (для обміну даними пульт завжди першим “дзвонить” до комп’ютера).

Якщо пульт знаходиться в режимі ДАУНЛОУДІНГ, телефонна лінія буде зайнятою лише на час обміну даними та командами. Під час сеансу програмування комп’ютер може відправити на пульт команду на звільнення телефонної лінії і очікування на нове звернення комп’ютера. Таке звернення пульт прийме незалежно від того, чи буде заблокованою опція автоматичного відповідання на сигнал модему. Вихід з режиму програмування через телефон відбудеться після передачі комп’ютером відповідної команди (в такому випадку пульт інформує станцію моніторінгу про закінчення режиму ДАУНЛОУДІНГ), або коли від останньої команди пройшло чотири години.

ПРИКЛАД:

вихід на зв’язок з комп’ютером (пароль МАЙСТЕР = 1234)

[1234][*] - виклик режиму “функції користувача” користувачем МАЙСТЕР,

[0] - виклик функції “запуск ДАУНЛОУДІНГу”, що підтверджується чотирьма короткими та одним довгим звуковим сигналом.

УВАГА:

Якщо після виклику функції користувачем із відповідним доступом пульт не підтвердить приймання функції (два довгих звукових сигнала), то означає, що він знаходиться в режимі програмування через телефон і очікує на відповідь комп’ютеру.

ФУНКЦІЇ КОРИСТУВАЧА, ЩО ВИКЛИКАЮТЬСЯ ОДНІЄЮ КЛАВІШЕЮ

Окрім функцій, що є доступними після вводу паролю з відповідною категорією доступу, пульт ST-708 має декілька функцій, що вмикаються після довшого натиснення певної клавіші на клавіатурі. Пульт сприйматиме таку функцію лише тоді, коли він не очікує натиснення чергових клавіш (що означає: або першу клавішу після довгої перерви, або безпосердньо після клавіші скидання [*]). Можливість виклику функції в такому режимі визначається по тому, що в момент натиснення клавіші функції пульт не підтверджує її від разу, - підтвердження відбувається лише після 3-х секунд.

[5] - ПЕРЕГЛЯД ПАМ’ЯТІ ТРИВОГ

Після виклику даної функції запалюються індикатори ZASILANIE, TELEFON та KLOPOT, а також починає блимати індикатор ALARM (сигналізація функції). Окрім того, запалюється індикатор, що відповідає зоні, з якої була остання тривога. Тривога від датчика індикується постійним свіченням, тоді як з тамперної ланки датчика з подвійним опором - пульсуючим світлом.

Натиснувши довільну клавішу (за виключенням [*], якою можливо швидко закінчити перегляд пам’яті тривог), отримаємо індикування попередніх тривог, аж до кінця буферу подій.

Функція індикує також тривоги, що не пов’язані з зонами (наприклад, викликані з клавіатури). Вони індикуються таким чином, що один з індикаторів від 1 до 5 блимає, чим вказується тип тривоги, а індикатори 1...8 світять постійно. Значення індикаторів є наступним:

1 - пожежна тривога з клавіатури;

2 - додаткова тривога з клавіатури;

3 - тривожна кнопка на клавіатурі;

4 - тамперна тривога з клавіатури;

5 - тривога після вводу трьох помилкових кодів;

[6] - ПЕРЕГЛЯД ПАМ’ЯТІ ТЕХНІЧНИХ НЕСПРАВНОСТЕЙ

За допомогою поданої функції є можливим відображення технічної несправності з пам’яті 255-ти подій, що зареєстровані в пульті. Після виклику тієї функції засвічуються індикатори ZASILANIE та TELEFON, а індикатор KLOPOT (НЕСПРАВНІСТЬ) почне миготіти. Одночасно засвітиться індикатор з номером зони, що відповідатиме наступним несправностям:

1 - несправність виходу OUT 1;

2 - несправність виходу OUT 2;

3 - несправність виходу OUT 3;

4 - відсутність живлення 220 В;

5 - відсутня або за низька напруга акумулятору;

6 - несправність напруги живлення клавіатур;

7 - збій годинника;

8 - нема зв’язку зі станцією моніторінгу;

9 - несправність телефонної лінії - відсутність напруги на лінії;

10 - несправність телефонної лінії - сигнал переривається після піднесення трубки;

11 - несправність телефонної лінії - відсутність сигналу після піднесення трубки;

12 - несправність пам’яті - помилка процесорної системи.

Зчитування попередніх несправностей можливе шляхом періодичного натиснення довільної клавіші (окрім [*]), аналогічно переглядові пам’яті тривог.

[7] - ПЕРЕВІРКА ВИКРИТОЇ НЕСПРАВНОСТІ

Якщо система сигналізує про технічну несправність (миготить індикатор KLOPOT), можливою є перевірка, які несправності були викриті під час виклику тєї функції.

Після виклику функції світиться індикатор KLOPOT, а також індикатори, що відповідають номерам викритих аварій (таким самим чином, що і в функції [6]).

[8] - ВВІМКНЕННЯ/ВИМКНЕННЯ СИГНАЛУ ГОНГУ (CHIME)

Довільним зонам пульту ST-708 можливо приписати додаткову функцію гонгу (“дзвінка”). Такі зони сигналізують порушення навіть тоді, коли пульт (зона) не є під охороною. Сигналом порушення є п’ять коротких акустичних сигнала з клавіатури. За допомогою функції [8] є можливе ввімкнення та вимкнення тієї сигналізації.

Підтвердження функції трьома короткими звуками означає вимкнення сигналізації в клавіатурі. Підтвердження чотирма короткими та одним довгим сигналом означає ввімкненя акустичного сигналу гонгу.

Та функція діє, якщо сигналізація гонгу не заблокована монтажником.

[*] - ПОЖЕЖНА ТРИВОГА (FIRE)

Функція надає можливість виклику пожежної тривоги з клавіатури. При цьому відбувається передавання інформації на станцію моніторінгу, активування сигналізаторів пожежної тривоги та сигналізування тривоги на всіх клавіатурах і запуск автодозвону.

Монтажник може заблокувати функцію.

[0] - ДОПОМІЖНА ТРИВОГА

Функція дозволяє передавання на станцію моніторінгу інформацію про допоміжну тривогу, а також запуск автодозвону. Значення тієї тривоги залежить від потреб. То може бути, наприклад, сигнал виклику лікарської допомоги.

Монтажник може заблокувати функцію.

[#] - ТРИВОЖНА КНОПКА (PANIC)

Функція надає можливість виклику тривоги з клавіатури. При цьому вмикаються сигналізатори тривоги, на станцію моніторінгу передається повідомлення про напад, а також запускається автодозвон.

Монтажник може заблокувати функцію.

МОНТАЖ ПУЛЬТА-КОНЦЕНТРАТОРА

Пульт-концентратор ST-708 необхідно монтувати в закритих приміщеннях з нормальною вологістю повітря. В приміщенні повинна бути мережа живлення 220 В (без можливості відключення!) із захисним заземленням. Телефонна лінія повинна бути проведена чотирипроводною лінією з метою підключення пульта перед всіма іншими пристроями (телефон, телефакс та інше).

Перед встановленням корпусу пульта радимо зняти електронну плату, аби її випадково не пошкодити. Трансформатор з кожухом можливо залишити в корпусі.

Під час монтажу необхідно звернути увагу на відсутність пошкоджень кабелів, що проходитимуть через отвір в задній стінці корпусу.

Після закріплення корпусу необхідно встановити на місце електронну плату і перейти до виконання під’єднань.

УВАГА! Не під’єднуйте напругу 220 В та акумулятор до тих пір, поки не будуть виконані всі інші під’єднання.

УВАГА!

Оскільки пульт-концентратор живиться від мережі 220 В, необережність під час під’єднання, або помилкове під’єднання можуть привести до ураження змінним струмом!

У зв’язку із тим, при під’єднанні пульта необхідно бути особливо уважним. Кабель, по якому подаватиметься напруга живлення, під час монтажу і під’єднання пульту повинен бути знеструмленим!

Під’єднання клавіатури

Клавіатура з’єднується з системою чотирьохпровідною лінією. Якщо клавіатури під’єднуються паралельно, кожну з них необхідно під’єднувати окремим кабелем. При застосуванні типового кабелю його довжина може складати до 200 м.

Клавіатури під’єднуються до затискачів СОМ, +KPD, DATA, CLK пульту.

Перемички в клавіатурі визначають адресу, що становить додатковий протисаботажний захист системи. У випадку паралельного з’єднання клавіатур, їх адреси повинні бути ідентичними. Слід мати на увазі, що встановлення перемичок в положення “всі закорочені”, або “всі розірвані”, пультом не сприйматиметься. Адреси запам’ятовуються пультом в пам’яті EEPROM (енергонезалежній) враз зі всіма іншими параметрами системи.

Клеми Z1, Z2 в клавіатурі використовуються до під’єднання довільного типу датчиків. Вони обслуговуються пультом аналогічно до входів головної плати. Вхід Z1 клавіатури групи 1 пульт розглядає, як вхід 7, тоді як Z2 - як вхід 8.

Клавіатури можливо з’єднувати паралельно, при цьому кількість вхідних зон лишається тією самою. Якщо використовуються зони в одній клавіатурі, зони в іншій лишаються розімкнутими (непід’єднаними).

Тамперний контакт клавіатури не з’єднаний з тамперною ланкою системи. Пульт визначає його стан на підставі даних з клавіатури. Контакт не контролюється, коли пульт перебуває в сервісному режимі (не контролюється теж і адреса клавіатури).

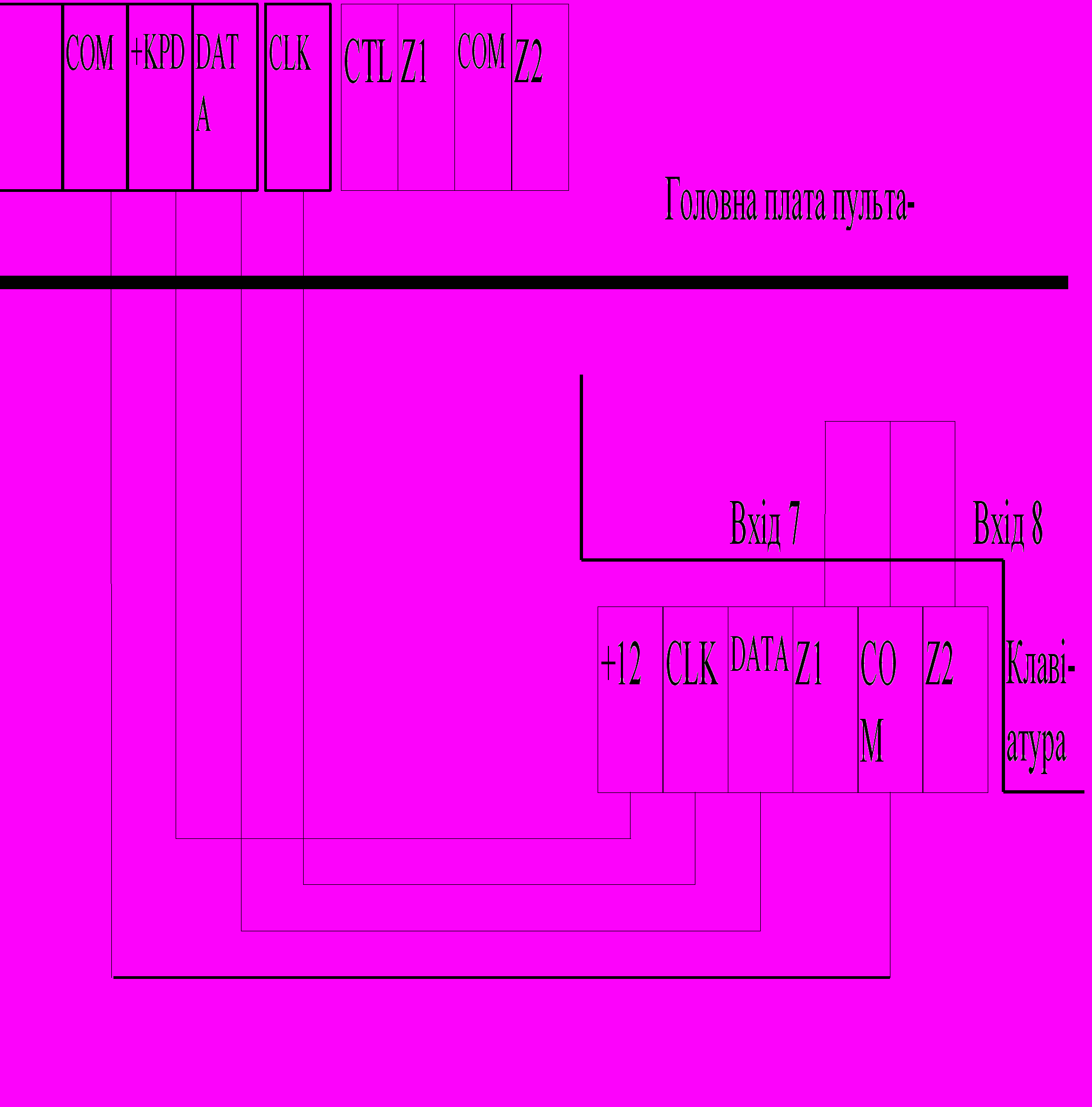

Мал.1. Під’єднання трьох клавіатур до пульту-концентратору

Під’єднання датчиків

Пульт ST-708 може працювати із довільними датчиками. Кожний вхід пульта може працювати в конфігурації NC, NO, EOL, 2EOL/NO, 2EOL/NC. Якщо вхід працюватиме в конфігурації з одиночними параметрами (EOL), до замикання ланки датчика необхідно застосувати резистор 2,2 кОм. Якщо вхід подвійний, послідовно включаються два опори по 1,1 кОм. Входи такого типу надають можливість одночасного контролю стану датчика та його тамперної ланки.

До живлення датчиків можливо використати довільний з виходів з електронним захистом (OUT1...OUT3). Вихід повинен бути запрограмованим, як “ВИХІД ЖИВЛЕННЯ”. Рекомендованим є OUT3.

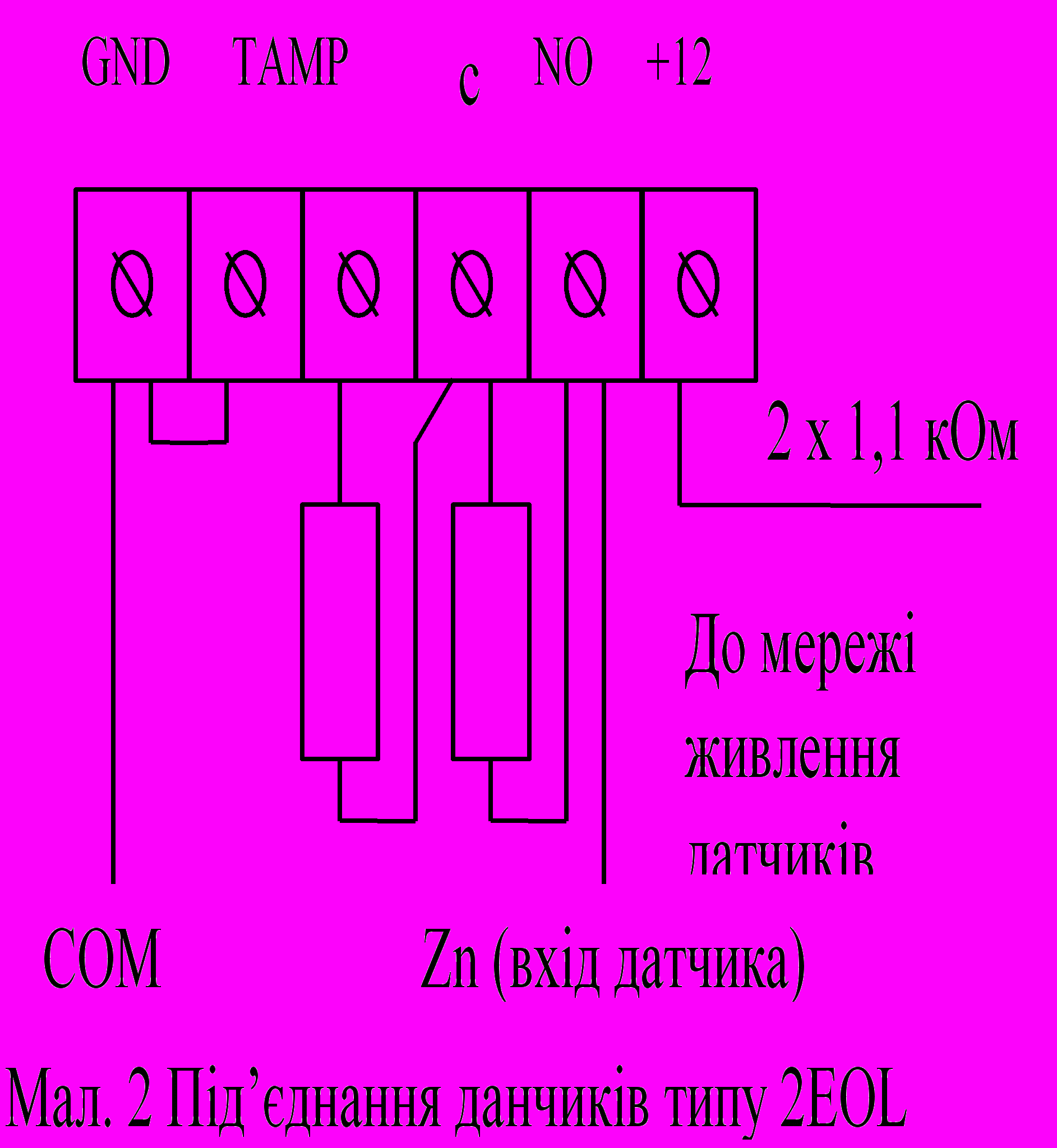

На Мал.2 показаний варіант під’єднання датчиків до подвійних параметричних входів при умові, що до кабелю під’єднаний лише один датчик. Якщо датчиків є декілька, під’єднання маси GND-COM повинно відбуватися окремо для кожного з датчиків, або належить відділити “масу” живлення від сигнальної.

Датчики типу NO та NC у двопараметричній конфігурації під’єднуються ідентично, важливо лише визначити на пульті, якого типу датчик під’єднано до входу (2EOL/NO, або 2EOL/NC).

Під’єднання сповіщувачів

Пульт-концентратор типу ST-708 може працювати зі сповіщувачами довільного типу. Виходи пульта-концентратора не мають постійно приписаних функцій: можливо обрати кожну з 35-ти різних опцій. Завдяки тому система є дуже еластичною і ії можливо достосувати до майже кожної ситуації. Якщо у

складі системи передбачені сповіщувачі, відповідним виходам необхідно приписати функції тривоги.

Увага: до виходів OUT1, OUT2, OUT3 повинно під’єднуватись навантаження 2,2 кОм.

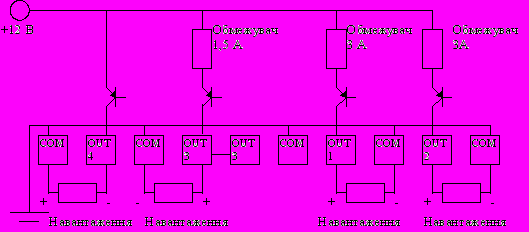

Мал.3 Схема високострумових виходів.

У випадку застосування сповіщувачів, які сигналізують тривогу після подачі напруги живлення, функцію сигналізування зручно приписати до виходів OUT1 та OUT2. В такому випадку “+” живлення сигналізатору необхідно з’єднати з відповідним виходом OUT пульта-концентратора, тоді як “масу” сповіщувача - з’єднати з СОМ пульта. В такому варіанті можливо керувати двома незалежними сповіщувачами, наприклад, акустичним - на певний час, та оптичним - до моменту зняття з охорони.

Увага: Виходи OUT1, OUT2, OUT3 повинні навантажуватись на опори 2,2 кОм. То є необхідне для нормальної роботи схеми контролю навантаження. У випадку появи небажаних тихих звуків у вимкнутому акустичному сигналізаторі, під’єднаного паралельно сигналізатору.

Якщо застосовуються сповіщувачі з власним внутрішнім акумулятором, виходи OUT1 i OUT2 необхідно під’єднати до живлення сповіщувачів, тоді як сигнали запуску вивести з низькострумових виходів OUT4 та OUT5.

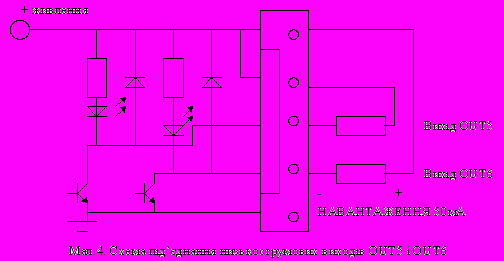

Виходи OUT4 та OUT5 можливо використати до управління реле, які в свою чергу, комутують сповіщувачі, або інші пристрої. Реле можливо під’єднати безпосередньо до виходів, згідно Мал.4. Світлодіоди (D31, D32) індикують стан низькострумових виходів.

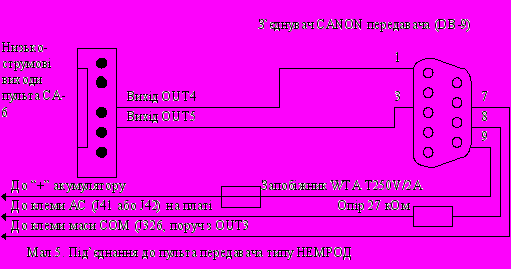

Виходи OUT4, OUT5 можливо вжити до управління передавачем системи радіомоніторінгу “НЕМРОД” (формат РС16 OUT). В такому випадку належить змінити режим роботи тих виходів, ввімкнувши відповідну опцію в 5-ій сервісній функції. В режимі роботи з радіопередавачем виходи використовуються для передавання послідовності даних про стан пульта-концентратора (тривоги по зонах, пожежні тривоги, аварії, постановка під охорону та ін.) і не реалізують стандартних сервісних функцій. Під’єднання до передавача зображене на мал. 5.

Увага: у випадку підключення до пульта-концентратора пристроїв з більшим енергоспоживанням (як, наприклад, передавача радіомоніторінгу), “+” живлення тих пристроїв необхідно під’єднати до “+” акумулятору (ліпше через запобіжник). В той же час “маса” повинна бути під’єднана до довільної клеми СОМ пульта, а не до “-“ акумулятору. Під’єднання маси пристрою до “-“ акумулятору призведе до включення обмежувача струму заряду, і в результаті - до швидкого розряду акумулятору.

Під’єднання телефонної лінії

Якщо в системі сигналізації буде використано телефонний комунікатор пульта (моніторінг, передача повідомлень та дистанційне програмування), до останнього необхідно підвести телефонну лінію. Лінію під’єднують до клем, що знаходяться у верхньому правому куті друкованої плати. Для нормальної роботи обладання пульт повинен бути під’єднаний безпосередньо до лінії (з’єднувач LINE), а всі інші пристрої (телефон, телефакс) - до пульта ST-708 (з’єднувач PHN). Таке під’єднання забезпечує “захоплення” пультом лінії на час телефонування, чим усувається можливість блокування повідомлення шляхом простого піднесення трубки. Окрім того, з’єднані з пультом телефонні апарати не будуть сигналізувати набору телефонного номеру пультом.

Під’єднання синтезатора мови

Якщо необхідно передати можне повідомлення про тривогу, до пульта необхідно підключити синтезатор мови.

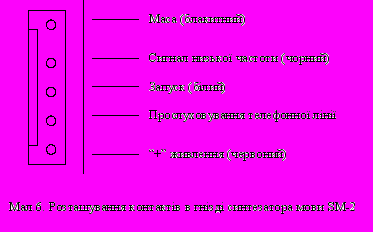

Пульт ST-708 працює із синтезатором мови SM-2. Гніздо синтезатора, позначене VOICE SYNTHESIZER, знаходиться з правої сторони друкованої плати, поміж з’єднувачем телефонної лінії та гніздами виходів OUT5, OUT6. Cинтезатор SM-2 під’єднується безпосередньо до того виходу. Для “прослуховування” телефонної лінії та повідомлення передбачені гнізда типу MINIJACK.

Підключення живлення

Пульт-концентратор повинен постійно бути під’єднаним до мережі живлення. У зв’язку з тим перед початком прокладки кабелів необхідно ознайомится із схемою електропроводки об’єкту. В ланці живлення пульта слід передбачити запобіжник.

УВАГА!

Перед підключенням пульта до мережі живлення, останню необхідно знеструмити.

Опис електричних під’єднань:

Напругу живлення 220 В під’єднати до колодки, що знаходиться на дні пульта. “Фазу” з’єднати з клемою “~220V”, “нуль” - до “0V”. Провід заземлення підключається до клеми з відповідним позначенням.
Дроти від вторинної обмотки трансформатора під’єднати до клем, позначених символом “АС” на головній платі.

Після виконання та перевірки надійності всіх під’єднань, можливо приступити до запуску системи. Рекомендується запуск централі від мережевого блоку живлення, без під’єднання акумулятору. Блок живлення обладнаний схемами захисту, завдяки чому можливо уникнути пошкоджень елементів системи внаслідок помилок під час монтажу.

Увага!

Оскільки пульт-концентратор не обладнаний вимикачем змінної напруги, необхідно проінформувати власника або користувача системи сигналізації про спосіб від’єднання пульта від мережі (наприклад, шляхом зняття запобіжника).
Напруга блоку живлення 13,6 - 13,8 В. У випадку застосування акумулятору з іншою напругою необхідно відповідно підрегулювати вихід блоку живлення за допомогою потенціометру PR1.

Запуск пульта-концентратора

Якщо пульт-концентратор працює з однією клавіатурою, після виконання та перевірки всіх підключень, можливо подати мережеву напругу. Пульт засигналізує готовність чотирма короткими та одним довгим звуковим сигналом. Після вводу фабричного сервісного коду (12345) та підтвердження його клавішею [#] пульт увійде до сервісного режиму: індикатори ZASILANIE та TELEFON будуть миготіти позмінно. В цей час можливо перейти до програмування пульта.

У випадку системи із збільшеною кількістю клавіатур, або зміні адреси першої з них, необхідно перш за все запрограмувати їх адреси. Якщо того не зробити, пульт в момент включення живлення може генерувати сигнал тривоги, ідентичний виявленню саботажу клавіатур.

В такій ситуації потрібно:

Перевірити правильність встановлення адресних перемичок в клавіатурах;
Встановити перемичку на штирі JP1 пульта;
Ввімкнути мережеве живлення. Після звукового сигналу з клавіатур необхідно зняти перемичку з JP1, що призведе до ввімкнення сервісного режиму в групі 1. Клавіатури сигналізують про це чотирма короткими та одним довгим звуковим сигналом.
Ввімкнути сервісну функцію FS 124. Ця функція автоматично зчитує адресу клавіатури і достосовує пульт до роботи в новій конфігурації.

Можливим є незалежне програмування адрес за допомогою сервісної функції FS 111.

У випадку програмування пульта від комп’ютеру можливим є автоматичний запуск зв’язку без необхідності виклику сервісної функції FS 112. То є зручним, коли пульт включений на об’єкті, а поблизу немає клавіатур. Детальний опис процедури (крок за кроком) містить програма DLOAD, після вибору функції перезапуску пульта (Alt-C).

Для входу в автоматичний режим локального зв’язку необхідно:

Знеструмити пульт-концентратор;
З’єднати пульт з комп’ютером відповідним проводом;
Встановити перемичку на штирі JP1 централі;
В програмі DLOAD викликати функцію “Перезапуск пульта” (меню KOMUNIKACJA). Далі поступати згідно з вказівками програми.
По команді програми включити живлення на пульт. Якщо з’єднання виконане правильно, і коректно відконфігурований модем, тоді після отримання підтвердження від пульта програма дасть вказівку на зняття перемички зі штирів JP1.

ПРОГРАМУВАННЯ - СЕРВІСНІ ФУНКЦІЇ

Конструкція пульта ST-708, а також еластичність його програмування надають монтажнику повну свободу визначення функцій та способу дії системи охоронної сигналізації. Окрім того, існує можливість приписування пульту додаткових функцій (наприклад, управління освітленням, замками та камерами).

В базовій версії, після запуску програмування (за допомогою функції фабричного перезапуску FS 107) пульт вже є запрограмований до праці в наступній конфігурації:

одна група, до складу якої входять всі зони;
зона 1 (Z1) - вхідна з затримкою, EOL;
зони від 2 до 6 (Z2...Z6), 7, 8 (Z1, Z2 в клавіатурі) - миттєві зони, EOL;
час реакції всіх зон - 480 мс;
вимкнуті всі опції входів;
вихід OUT1 - акустичний сповіщувач (типу ТРИВОГА, час дії - глобальний, під час тривоги на виході присутнє +12 В, приписаний до всіх зон);
вихід OUT2 - оптичний сигналізатор (тип ТРИВОГА, час дії дорівнює глобальному, під час тривоги на виході присутнє +12В, приписаний до всіх зон);
вихід OUT3 - вихід живлення;
вихід OUT4 - індикатор “READY” (“ГОТОВ”, для всіх зон);
вихід OUT5 - індикатор обходу “BYPASS” (для всіх виходів);
відсутність блокади зон при постановці під “тиху” охорону, доступні всі функції; заблокованою є лише звукова сигналізація несправності;
час на вихід - 60 с.;
час на вхід - 30 с.;
час тривоги в клавіатурі - 60 с.;
всі опції вимкнені (виключено телефонування, моніторінг, друк, телефонний автовідповідач та ін.).;
зтерті будь-які дані, пов’язані з моніторінгом та телефонуванням;
параметри сигналу станції пейджеру відповідають системові POLPAGER.

Всі параметри пульта можливо запрограмувати за допомогою сервісних функцій з клавіатури. Пульт можливо запрограмувати з комп’ютера через модем, як в локальному режимі, так і дистанційному. Під час програмування з маніпулятора необхідно звертати увагу на інформацію, що індикується світлодіодами, а також звукові сигнали.

Важливі зауваження:

програмування пульта можливе після ввімкнення сервісного режиму;
ввімкнення цього режиму можливе, якщо система не є під охороною і не індикує тривоги, після вводу сервісного паролю (фабричне значення 12345), підтвердженого клавішею [#]; після цього індикатори ZASILANIE та TELEFON позмінно миготять, додатково кожних три секунди генерується сигнал у вигляді одного короткого звуку;
в сервісному режимі пульт очікує вводу номеру функції, підтвердженого натисненням клавіші [#]; після виклику функції додатково світиться індикатор KLOPOT, всі інші показують запрограмовані параметри;
сервісний режим лишається ввімкненим до виходу через функцію (FS 0), або вимкнення з комп’ютеру.

Майже всі параметри пульта програмуються на підставі трьох типів функції: бітової (ВІТ), десяткової (DEC) і шіснадцяткової (НЕХ). Під час програмування функцій, які програмують декілька параметрів, на індикаторах DOZOR A, B i ALARM A, B індикуватиметься номер параметру.

Blog

Адалі пульт типу st-708 є сучасним охоронним приладом, побудованим з використанням мікропроцесорної техніки згідно найновших тенденцій в галузі охорони майна
