1 2 3 4 5 6 7 8

30 - ТАЙМЕР - вихід управляється таймером пульта, вмикається та вимикається в час, визначений таймером пульта (див. Функцію програмування ТАЙМЕРів).

31 - індикатор постановки під “голосну” охорону - вихід сигналізує про стан постановки під “голосну” охорону. Дію виходу можливо обмежити шляхом визначення “переліку” зон або груп.

32 - індикатор загальної постановки під охорону - вихід є активним лише тоді, коли всі зони або групи, приписані до нього, знаходяться під охороною.

33 - сигналізування постановки під охорону/зняття з охорони/зняття з охорони та скидання тривоги - вихід сигналізуватиме відповідно одним, двома, або чотирма імпульсами по 0.16 с окремі стани системи.

34 - індикатор сигналізування тривоги в клавіатурі - сигналізування “тихої” тривоги в клавіатурі групи.

35 - вихід подачі живлення під час охорони - діє аналогічно індикаторові постановки під охорону, але сигналізує вже від моменту подачі живлення, а не переходу з “часу на вихід” до “охорони” (може бути застосований у якості індикатору, або виходу для живлення, наприклад, НВЧ-датчиків в приміщеннях, де знаходяться люди).

36 - стан системи (СВІТЛОДІОД) - використовується для під’єднання зовнішнього світлодіодного індикатору:

світить - система під охороною;
не світить - система знята з охорони;
миготить - порушення в будь-якій зоні.

37 - стан системи (РЕЛЕ) - використовується для під’єднання зовнішнього реле. Реле розмикається, як тільки систему буде знято з охорони.

38 – сигналізація аварії входу. Сигналізування про перебільшення максимального часу порушення зони або про максимальний час відсутності порушень в даній зоні;

39 - сигналізація відсутності коду охоронника. Вихід активується таймером, запрограмованим як таймер контролю несення служби, якщо пароль вартового не введений протягом заданого проміжку часу.

40 – сигналізація входу в режим програмування (сервісний режим);

41- сигналізація про зменшення напруги акумулятору резервного живлення.

Час дії виходу (другий параметр функції) визначається шляхом вводу цифри від 01 до 99. Окрім того, відповідна опція визначає, чи час дії подано в секундах, чи в хвилинах.

ОПЦІЇ ВИХОДІВ (третій параметр функції)

1 світить - вихід належить групі 1

1 не світить - вихід не належить групі 1

2 світить - вихід належить групі 2

2 не світить - вихід не належить групі 2

5 світить - сигнал пульсуючий

5 не світить - сигнал постйний

6 світить - час дії в хвилинах

6 не світить - час дії в секундах

7 світить - вихід типу ЗАСКОЧКА (час дії не відіграє ролі)

7 не світить - вихід активується на проміжок часу

8 світить - поляризація +12 В (жарівка, під’єднана до виходу, засвітиться в активному стані)

8 не світить - поляризація 0 В (жарівка, під’єднана до виходу, згасне в активному стані)

ПРИКЛАД:

запрограмувати вихід OUT1, як “сигналізування тривог взлому та пожежі” на час 5 хвилин, з поляризацією 0 В в активному стані;

[3][1][#] - виклик функції. Після виклику функції на індикаторах буде показаний існуючий тип виходу (індикатори від 1 до 4, та від 5 до 8 показують дві цифри бінарно). Миготіння індикатору B сигналізує програмування типу виходу

[0][2][#] - ввід номеру типу виходу та його підтвердження (починає миготіти індикатор А - програмування часу дії)

[0][5][#] - програмування часу та його підтвердження (починають миготіти індикатори А та В - перехід до програмування опції виходу)

[6] - свічення індикатору 6 - вмикання опції “час в хвилинах”

[8] [#] - гашення індикатору 8 - визначення поляризації “0 В” та вихід з функції

Увага : визначення груп в опціях, або переліку зон, які керують виходом, одночасно вказує, з якої клавіатури можливо управляти виходом (наприклад, скидання виходу сирени). Визначення переліку зон, які керують виходом дає такий самий ефект.

FS-32 - програмування переліку входів OUT1 (BIT)

Для деяких типів реакції входу зміна стану виходу наступає після виявлення зміни стану входу. Якщо конкретні входи не вказуються, пульт приймає, що вихід реагуватиме на зміну довільного з входів. Звичайно, під увагу береться функція входу (тип реакції). Наприклад, вихід, який сигналізує тривогу, не зреагує на зміну стану входу, яким виконується постановка під охорону.

Визначення відповідних входів, які керують виходом, можливо виконати двома способами: через визначення груп в опціях виходу (тоді розглядаються зони визначених груп), або шляхом програмування переліку зон.

Програмування переліку зон викликатиме оминання пультом опції, де визначається група, зони якої активують вихід.

Функція FS-32 приписує входи до виходу OUT1. Програмування полягатиме на запалюванню індикаторів, які відповідають зонам. Окремі вводи необхідно підтвердити.

FS-33 - програмування виходу OUT2

Функція дозволятиме визначити головні параметри, зв’язані з виходом OUT2. Програмування відбувається аналогічно FS-31.

FS-34 - програмування переліку зон OUT2 (ВІТ)

Функцією програмується перелік зон, зв’язаних з виходом OUT2. Програмування відбувається аналогічно FS-32.

FS-35 - програмування виходу OUT3

Функція дозволятиме визначити головні параметри, зв’язані з виходом OUT3. Програмування відбувається аналогічно FS-31.

FS-36 - програмування переліку зон OUT3 (ВІТ)

Функцією програмується перелік зон, зв’язаних з виходом OUT3. Програмування відбувається аналогічно FS-32.

FS-37 - програмування виходу OUT4

Функція дозволятиме визначити головні параметри, зв’язані з виходом OUT4. Програмування відбувається аналогічно FS-31.

FS-38 - програмування переліку зон OUT4 (ВІТ)

Функцією програмується перелік зон, зв’язаних з виходом OUT4. Програмування відбувається аналогічно FS-32.

FS-39 - програмування виходу OUT5

Функція дозволятиме визначити головні параметри, зв’язані з виходом OUT5. Програмування відбувається аналогічно FS-31.

FS-40 - програмування переліку зон OUT5 (ВІТ)

Функцією програмується перелік зон, зв’язаних з виходом OUT5. Програмування відбувається аналогічно FS-32.

Функції, які програмують параметри передачі до станції моніторінгу

FS-43 - програмування номеру станції 1 (НЕХ)

FS-44 - програмування номеру станції 2 (НЕХ)

Програмується до 16-ти знаків (цифр та кодів управління) аналогічно програмуванню номеру телефону модему (FS-4).

FS-45 - програмування формату станції 1 (НЕХ)

FS-46 - програмування формату станції 2 (НЕХ)

Функціями визначається стандарт передачі подій до станції моніторінгу. При цьому вводиться двозначний номер формату згідно нижченаведеного переліку, який підтверджується клавішею [#].

ФОРМАТИ ПЕРЕДАЧІ ДАНИХ:

00 - Silent Knight, Ademco slow

01 - Sescoa, Franclin, DCI, Vertex

02 - Silent Knight fast

03 - Radionics 1400 Hz

04 - Radionics 2300 Hz

05 - Radionics with parity 1400 Hz

06 - Radionics with parity 2300 Hz

07 - Ademco Express

08 - Silent Knight, Ademco slow, extended

09 - Sescoa, Franklin, DCI, Vertex, extended

0A - Silent Knight fast, extended

0B - Radionics 1400 Hz, extended

0C - Radionics 2300 Hz, extended

FS-47 - програмування опції моніторінгу (ВІТ)

Тією опцією визначатиметься спосіб зв’язку зі станціями моніторінгу та спосіб передачі кодів повідомлень. Програмування полягає на запалюванні індикаторів обраних опцій та підтвердженню вибору клавішею [#].

ОПЦІЇ МОНІТОРІНГУ:

1 не світить - 2 не світить	передача до першої станції, а якщо вона зайнята - до 2-ї (передача ведеться лише на одну станцію, відправляються всі повідомлення без розглядання поділу)

1 світить - 2 не світить	передача лише до першої станції (навіть, якщо запрограмований номер до 2-ї), без розглядання поділу подій

2 світить - 1 не світить	передача лише до другої станції (навіть, якщо запрограмований номер до 1-ї), без розглядання поділу подій

1 світить 2 світить	передача до обидвох станцій з розподілом подій (поділ програмується відповідними сервісними функціями, окремо для кожної групи подій)


5 світить	розширення переданого коду події групи із вказанням номеру користувача (номера приписуютсья пультом автоматично при вводі кожного наступного користувача в Функції F-2, номерація для кожної групи є окремою).
5 не світить	автоматичне розширення до номеру користувача вимкнене

6 світить	розширення переданого коду події з зони із вказанням номеру зони ( для зони 1 - “1”, для зони 2 - “2” і т.д.).
6 не світить	розширення до номеру зони вимкнене

7 світить	пульт не передає повідомлення, якщо п е р ш а станція моніторінгу не підтвердить отримання повідомлення після 16-ти з’єднань.
7 не світить	пульт передає всі коди до п е р ш о ї станції

8 світить	пульт не передає повідомлення, якщо д р у г а станція моніторінгу не підтвердить отримання повідомлення після 16-ти з’єднань.
8 не світить	пульт передає всі коди на д р у г у станцію.

Зауваження:

опції 3 і 4 не використовуються;
опції 5 та 6 мають сенс лише тоді, коли відправляються двозначні коди (при форматах 4/2 або 3/2). В такому випадку програмуються лише одноцифрові коди подій, а пульт при ввімкнутій опції розширення в якості другої цифри додасть відповідній номер зони, або користувача. Коди, запрограмовані як двозначні, будуть передаватися, як запрограмовано. Таке рішення прийнято з метою полегшити програмування подій. Дійсно, якщо необхідно запрограмувати, наприклад, коди “тривога в зоні” (FS-60), то для всіх зон, з яких повинна передаватися ця інформація, вистачить запрограмувати лише одну (однакову) цифру.
в системі передбачене призупинення моніторінгу до станцій у випадках неможливості передачі повідомлень після 16-ти проб з’єднань:

приблизно на 2 хв., якщо зайнятий номер станції;
приблизно на 30 хв., якщо станція не підтверджує приймання інформації. Призупинення спроб моніторінгу з станцією на 30 хв. відбуватиметься лише при вимкнутій 7-ій (або 8-ій) опціях моніторінгу.

на станцію моніторінгу не передаються повідомлення з помилково запрограмованими ідентифікаторами (останній повинен мати 3 або 4 цифри).

Функції, які програмують ідентифікатори

Функції від FS-48 і FS-54 програмують ідентифікатори, що передаються до станції моніторінгу. Програмування відбувається таким чином, що на індикаторах від 1 до 8 індикуються два чергових знаки, які можливо поміняти, якщо ввести нові. Під час програмування перших двох знаків миготить нижній індикатор В, двох наступних - нижній А.

Для форматів передачі даних 3/1 та 3/2 останнім знаком повинен бути 0 (пульт передає знаки від 1 до F, знак 0 не передається).

FS-48 - програмування ідентифікатора подій зон для станції 1 (НЕХ)

FS-54 - програмування ідентифікатора подій в зонах для станції 2 (НЕХ)

ПРИКЛАД:

програмування ідентифікатора подій в зонах для станції 1 = А243

[4][8] [#] - виклик функції

[*0][2][#] - ввід перших двох знаків ідентифікатора

[4][3] [#] - ввід наступних двох знаків ідентифікатора та іх підтвердження - вихід з функції.

Функції, які програмують коди подій для зон

Коди, які стосуються подій в зонах, програмуються в функціях FS-60, FS-61, FS-63 - FS-66. Кожною з них визначатиметься код однієї події для кожної з 8-и зон пульта.

Коди подій можуть бути одно-, або двозначними. Для форматів даних 4/1 та 3/1 (а також, коли використовується режим розширення коду до номеру зони - див. FS-47 “Опції моніторінгу”) один із знаків повинен бути рівний 0. Програмування 00 призведе до оминання події при відправленні події до станції.

Програмування полягатиме на введені для кожної зони двох знаків (від 0 до F) та іх підтвердженні. Під час програмування індикатори на клавіатурі вказуватимуть величину введеного знаку (від 1 до 4 - перший знак, а від 5 до 8 - другий знак коду), а також номер зони, для якої програмується код (індикатори А, В, А, В). Після підтвердження коду для останньої зони пульт виходить з функції.

FS-60 - програмування кодів тривог в зонах (НЕХ)

Коди, які запрограмовані в цій функції, відправлятимуться після виявлення пультом порушення зони, яка викликає тривогу.

ПРИКЛАД:

запрограмувати коди тривоги для зон від 1 до 7 (коди від 41 до 47), та від 9 до 16 (коди від 48 до 4F), зона 8 не є тривожною.

[6][0] [#] - виклик функції

[4][1] [#] - програмування коду для зони 1

[4][2] [#] - програмування коду для зони 2

[4][3] [#] - програмування коду для зони 3

[4][4] [#] - програмування коду для зони 4

[4][5] [#] - програмування коду для зони 5

[4][6] [#] - програмування коду для зони 6

[4][7] [#] - програмування коду для зони 7

[0][0] [#] - програмування коду для зони 8 (брак події для зони 8), вихід з функції

FS-61 - програмуванння кодів тривоги тамперних зон (НЕХ)

Запрограмовані в даній функцїї коди відправляються пультом після викриття пультом порушення тамперного контакту зон типу 2EOL/NC та 2EOL/NO, які призводять до тамперної тривоги.

FS-63 - програмування кодів порушень зон (НЕХ)

Запрограмовані в функції коди передаються після порушення зон, які можуть викликати тривогу. То стосується порушень зон типу “з затримкою” (а саме тих, які не мають ввімкненої опції “блокування передачі коду” за вхідний час), зон лічильникового типу, а також зон типу “тиха/голосна” (якщо вона не поставлена під охорону).

FS-64 - програмування коду RESTORE (ВІДНОВЛЕННЯ) для зон (НЕХ)

Запрограмовані в функції коди відправляються після повернення зон до нормального стану (згідно встановлень відповідних опцій зон).

FS -65 - програмування кодів TAMPER RESTORE (ВІДНОВЛЕННЯ ТАМПЕРУ) для зон (НЕХ)

Запрограмовані функцією коди відправлятимуться після повернення до нормального стану тамперного контакту датчика, під’єднаного до входів 2EOL/NC i 2EOL/NO.

FS-67 - приписування подій в зонах для станції 1 (ВІТ)

FS-68 - приписування подій в зонах для станції 2 (ВІТ)

Якщо події передаються на дві станції моніторінгу, можливе визначення, які події повинні передаватися на першу станцію, а які - на другу. Програмування полягатиме на запалюванню індикаторів, які вказують події (згідно нижченаведеної таблиці), та підтвердженні вибору клавішею [#].

1 світить - передається код “тривога в зоні”

1 не світить - не передається код “тривога в зоні”

2 світить - передається код “тамперна тривога в зоні”

2 не світить - не передається код “тамперна тривога в зоні”

4 світить - передається код “порушення в зоні”

4 не світить - не передається код “порушення в зоні”

5 світить - передається код “кінець порушення зони”

5 не світить - не передається код “кінець порушення в зоні”

6 світить - передається код “кінець тамперної тривоги в зоні”

6 не світить - не передається код “кінець тамперної тривоги в зоні”

Стан індикаторів 3, 7 та 8 значення не має.

Функції, якими програмуються коди подій в групах

FS-69 - програмування кодів повідомлень групи 1 (НЕХ)

FS-70 - програмування кодів повідомлень групи 2 (НЕХ)

По кожній групі пультом програмується до 8-ми подій, коди яких для кожної групи програмуються окремо (функція від FS-69 до FS-72).

Коди подій по групах можуть бути одно-, або двозначні. Для формату даних 4/1 та 3/1 один зі знаків повинен дрівнювати 0; режим розширення до номеру користувача в такому випадку необхідно вимкнути (див. FS-47 “Опції моніторінгу”).

Якщо коди подій повинні бути двозначними, пульт може розширити код події для номеру користувача (для подій, коли можливе ідентифікування користувача на підставі паролю). Коди, що підлягають розширенню, необхідно програмувати, як однозначні (один із знаків повинен дорівнювати 0). Окрім цього необхідно ввімкнтуи режим розширення до номеру користувача.

Код події, викликаної користувачем з головним паролем групи (МАЙСТЕР) розширюється на “F”, коди інших користувачів - на “1”...”С”. У випадку керування групою через зону код події розширюється до “D”. Якщо подія викликана таймером (див.”Функція, яка програмує ТАЙМЕРи”), код події розширюється на “Е”.

Програмування 00 означає відмову від передавання інформації про подію на станцію.

Програмування полягатиме на приписуванні кожній події групи двох знаків (від 0 до F), та іх підтвердженні. Під час програмування індикатори від 1 до 8 клавіатури вказують запрограмований код (від 1 до 4 - перший знак, від 5 до 8 - другий знак коду). Індикатори А, В, А, В показують номер запрограмованого коду, згідно поданого переліку:

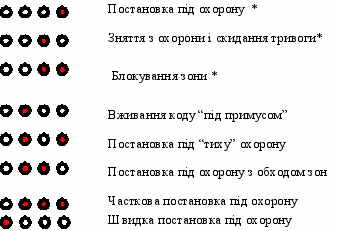

Номер Стан індикаторів 9-12 Подія

1

2

3

4

5

6

7

8

Увага:

Коди повідомлень, що позначені символом *, можуть бути розширені пультом до номеру користувача
Код “постановка під тиху охорону” передається додатково, окрім коду “постановка під охорону”, який передається разом із номером користувача
Код “постановка під охорону з обходом зон” передається після коду “постановка під охорону”, коли в момент постановки під охорону частина зон групи повинна бути заблокованою
Код “часткової постановки під охорону” передається окрім коду “постановка під охорону”, якщо в системі з двома групами ставиться під охорону одна група, тоді як інша - ні.

FS-73 - приписування подій групи 1 для станції 1 (ВІТ)

FS-74 - приписування подій групи 2 для станції 1 (ВІТ)

Функції FS-73, FS-74 визначатимуть , які події з даної групи будуть передані до першої станції моніторінгу, якщо ввімкнений режим передачі обидвох станцій.

Програмування полягатиме на визначенні подій, які повинні передаватися, шляхом запалювання відповідних індикаторів (індикатори 1 - 8, нумерація подій така сама, що і в функціях FS-69, FS-70). Обирання позицій необхідно підтверджувати клавішею [#].

FS-77 - приписування подій групи 1 для станції 2 (ВІТ)

FS-78 - приписування подій групи 2 для станції 2 (ВІТ)

Функції від FS-77, FS-78 визначають, які повідомлення від груп повинні передаватися до другої станції моніторінгу, якщо ввімкнений режим передачі на обидві станції.

Функції, якими програмуються коди системних повідомлень

Окрім повідомлень із зон та груп, пульт ST-708 може передати інформацію про 28 “системних” події (головним чином то події, зв’язані з виявленими несправностями).

Коди тих подій можуть бути одно-, або двозначними. Для форматів даних 4/1 та 3/1 один зі знаків повинен бути рівним 0. Інформація про події, для яких запрограмовано код 00, не передається до станції.
