Ие или микроабразия не дают ожидаемого результата, консервативная эстетическая терапия предлагает изготовление виниров из композиционных материалов или фарфора
Вид материала | Документы |
- Ные затраты на внедрение, казалось бы, самых современных информационных технологий, 144.23kb.
- Социальная терапия и качество жизни в соверменной россии, 148.95kb.
- Доброкачественная гиперплазия (аденома) предстательной железы, 24.71kb.
- Воюшина М. П. Чтение как речевая и эстетическая деятельность, 901.89kb.
- Временно приостановлена в связи с недостав-кой материа-лов, 86.42kb.
- Арт-терапия, 99.29kb.
- 1867 ■Антиконфедеративная партия, 1873 = лп. ■Конференция Альберты, 1872 = кп. ■Либерально-консервативная, 127.04kb.
- Воображение как психический процесс, 80.22kb.
- -, 524.1kb.
- Журналист и его произведение (С) М. И. Шостак, 1998, 1306.09kb.
Препарирование зубов под прямые винирные покрытия. Препарирование зубов под адгезивные облицовки может не проводиться при следующих случаях: при нёбном положении зубов; при шиловидных боковых резцах; при истончении вестибулярной эмали вследствие многократного отбеливания либо истирания; если винир является временной конструкцией. В этих клинических ситуациях проводят лишь сошлифовывание поверхностного беспризменного слоя эмали.
Препарирование необходимо в следующих случаях: для обеспечения места для винира без существенного утолщения вести-булооральных размеров зуба; для рационального распределения напряжения в фиксированной облицовке; для устранения пигментированных пятен на зубе; для усиления прочности адгезивного соединения композита с тканями зуба.

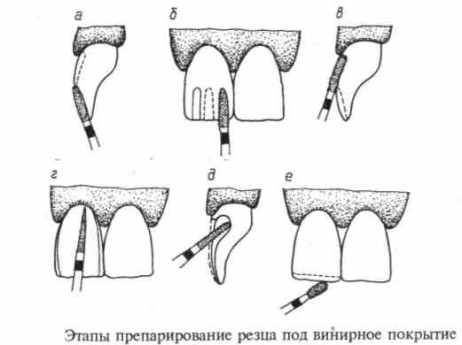

Методика препарирования зуба под винирное покрытие. Сначала обозначают границы будущей реставрации. Для этого малым шаровидным бором на эмали наносят желобки глубиной не более 0,5 мм. В проксимальных участках, чтобы скрыть край винира, границы распространяют на контактные поверхности, но не доводят их до контактных пунктов.
При отсутствии интенсивного окрашивания твердых тканей зуба пришеечную границу винира можно на 1 мм не доводить до десневого края. Если изменен цвет зуба, границу проводят у десневого края или располагают на 0,5—1,0 мм под десной, чтобы избежать просвечивания пигментированных тканей зуба.

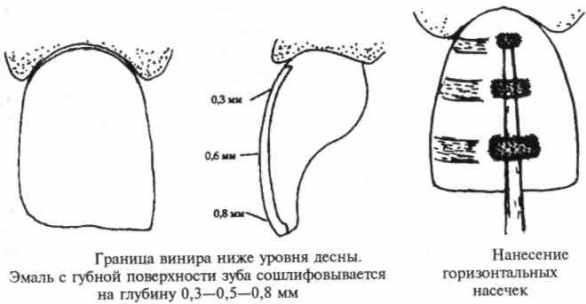

Специальным маркерным бором наносят горизонтальные насечки в пришеечной области глубиной 0,3 мм, в экваторной — 0,5—0,6 мм, в области режущего края — 0,8 мм.
После обозначения периферических контуров облицовки эмаль с губной поверхности зуба сошлифовывают на 0,3—0,5—0,8 мм пулевидным или удлиненным цилиндрическим и коническим бором (на глубину маркерных насечек) до ровной поверхности. При этой процедуре учитывают степень кривизны коронки. Истончают эмаль, начиная с пришеечной области, далее переходят на экваторную и заканчивают областью режущего края.

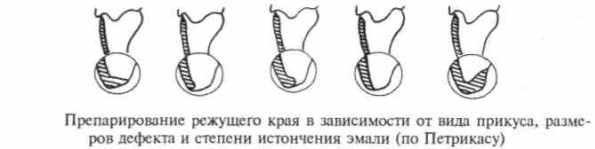

Препарирование режущего края зависит от вида прикуса, размеров дефекта, а также от степени истончения эмали. При этом возможны разные варианты:
косой скос режущего края глубиной от 0,5 до 1 мм (обычно применяют при истонченной эмали в этой области);
окончатое препарирование с созданием полукруглого уступа на вестибулярном скате режущего края зуба;
окончатое препарирование с полукруглым уступом, заходящим на режущий край зуба;
истончение режущего края зуба;
препарирование с перекрытием режущего края зуба (при этом сошлифовывают примерно 0,5 мм режущего края с переходом на нёбную поверхность; для предупреждения сколов пломбировочного материала предварительно выверяют окклюзионные контакты и «режущий путь»); этот вид препарирования применяют в случае необходимости удлинить зуб либо покрыть часть его нёбной поверхности при дефектах IV класса и при наличии фасеток стертости.
Затем края и поверхность сглаживаются мелкозернистым алмазным бором. При этом постоянно слегка отодвигается и предохраняется от травмирования эпителиальная стенка деснёвой борозды. Отпрепарированная язычная поверхность сглаживается грушевидным, а проксимальная — тонким бором («жало москита»).
Приводим второй вариант подготовки зуба под винир.
- При помощи цилиндрического бора больших размеров с закругленным концом выполняются три неглубокие вертикальные направляющие насечки на вестибулярной поверхности зуба, начиная от режущего края и на 1/2 высоты коронки зуба примерно до экватора.
- Сделанные насечки (борозды) продлевают в вертикальном направлении на часть коронки, прилежащей к десневому краю. Причем дно этих направляющих борозд должно сохранять строгую параллельность с вестибулярной поверхностью зуба как на площади, прилежащей к режущему краю, так на и придесневой части, т. е. 1/2 длины насечки лежит под некоторым углом к другой ее половине.
- Наводящие насечки препарируются на глубину -0,5 мм, затем соединяются с использованием длинного бора цилиндрической формы.
- Перемещением бора в мезиодистальном направлении создается легкая выпуклость поверхности в области экватора. Дальнейшим препарированием вестибулярная поверхность истончается на 0,75—1,50 мм в зависимости от требующейся конструкции и состояния подлежащих тканей.
- При помощи кончика длинного конусовидного бора формируется желобок вдоль десневого края глубиной примерно 0,5 мм. Чтобы избежать проникновения в десневую борозду и травмирования ее внутренней стенки, десну осторожно отодвигают, предохраняя ее пластиковым инструментом на протяжении всего времени данного этапа работы.
- Удерживая длинный цилиндрический бор параллельно вертикальной оси зуба, необходимо отпрепарировать вестибулярную поверхность в проксимальные стороны настолько, чтобы скрыть край винира. Особенности формирования проксимальной стенки связаны с эстетическими и функциональными свойствами зуба.
- Завершается препарирование обработкой режущего края (методика описана выше).
- Края и поверхность «ложа» винира сглаживаются мелкозернистым алмазным бором. При этом постоянно слегка отодвигается и предохраняется от травмирования эпителиальная стенка деснёвой борозды.
- Отпрепарированная язычная поверхность сглаживается грушевидным, а проксимальные — тонким бором («жало москита»).
В тех случаях, когда в придесневой области сохраняется ин-тактная непигментированная эмаль, вестибулярную поверхность зуба препарируют, отступая 1 мм от десневого края без выхода на проксимальные поверхности.
По окончании препарирования зуб тщательно промывают струей воды, просушивают обезжиренным воздухом.
На протяжении всего периода выполнения манипуляций по созданию винира чистота и сухость оперативной области обеспечиваются постоянной работой слюноотсоса и пылесоса, коффердамом, качественными валиками, струей обезжиренной воды и воздуха.
Формирование винирного покрытия. Если в результате препарирования формируется полость вблизи пульпы, например при сочетании пигментации с кариесом, то примерно 80% площади обнаженного дентина занимают просветы дентинных трубочек, заполненных ликвором и содержащих отростки живых клеток-одонтобластов. В этих случаях показано покрытие дна полости в области проекции пульпы тонким слоем препарата, содержащего гидроокись кальция. Такая лечебная прокладка способствует предохранению пульпы от вредных воздействий, в первую очередь микроорганизмов и их токсинов. На вскрытую пульпу наложение лечебной пасты с высоким содержанием гидроокиси кальция является обязательным.
В качестве примера можно привести следующие кальцийсодержащие прокладки: Calcicur, содержащую 40% гидроокиси кальция и применяемую для прямого покрытия обнаженной пульпы; Calcimol (химического отверждения), содержащую 26% препарата кальция и используемую для непрямого покрытия; Calcimol LC — фотоотверждаемый материал, содержащий 5% гидроокиси кальция, который может использоваться под постоянную пломбу.
Наложение лечебной прокладки должно предшествовать кислотному воздействию на эмаль, однако следует избегать попадания на нее геля для травления.
Следующий этап — кислотное травление эмали — предусматривается в каждой адгезивной системе. Обоснованность данного этапа лечения заключается в том, что под влиянием кислоты неравномерно разрушаются эмалевые призмы, формируя микрошероховатость поверхности зуба. Последняя обеспечивает сцепление с композитом. Дозированное воздействие кислоты на эмаль расширяет межпризменные промежутки или создает впадины на месте головок призм, обеспечивая тем самым более глубокое проникновение пломбировочного материала в ткани и улучшение его адгезии (рис. 98). Кислотный гель воздействует 30 секунд, а затем травящий состав забирается отсосом, остатки смываются струей воды в течение 15—60 секунд. Это обеспечивает унос с поверхности зуба не только кислоты, но и продуктов ее взаимодействия с эмалью — нерастворимых солей.
Последующее высушивание эмали осуществляется струей воздуха (15—20 секунд). Контакт со слюной недопустим во избежание появления на протравленной поверхности эмали органической пленки, ухудшающей прилипание пломбировочного материала.
Обнаженный дентин необходимо обрабатывать в соответствии с требованиями техники влажного бондинга.
Адгезивные системы
Важнейшим этапом создания восстановительной конструкции является использование адгезивных систем.
Приводим терминологию, характеризующую данный этап работы (см. таблицу).
-
Термин
Русский эквивалент
Пояснение
Smear layer
Смазанный слой
Разрушенный слой эмали и дентина после препарирования
Etch Total etch
Кислотное травление Тотальное травление
Обработка эмали кислотой, обязательно смывается водой Эмаль + дентин
Condition
Кондиционирование (подготовка)
Обработка смазанного слоя кислотой, которая не всегда смывается
Cleaner
Очиститель
Слабая кислота, ЭДТА (смывается водой)
Primer
Праймер, грунтовка
Специальный состав, не удаляемый с поверхности дентина
Adhesive
Adhesive bond Denthesive
Адгезив
Адгезив-бонд Дентгезив
Специальный состав, улучшающий связь композита:
с эмалью
с дентином
Для улучшения связи между эмалью и композитом, который представляет собой достаточно густую массу — пасту, должен находится текучий материал, причем он может быть гидрофобным, поскольку эмаль высушивается без нарушения физиологических процессов в зубе. Эти рассуждения и служат предпосылкой для создания эмалевых адгезив-бондов.

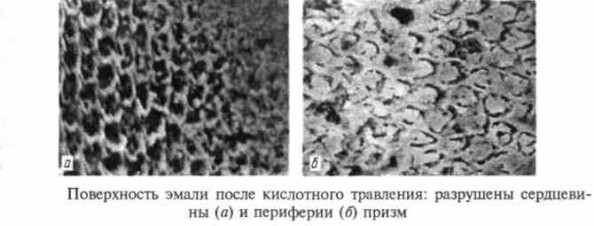

На этапе кислотного травления эмалевого края создается выраженный микрорельеф поверхности. Ненаполненный композит (гидрофобный, поэтому требующий тщательного высушивания эмали) наносится на поверхность и заполняет микрошероховатости, которые многократно увеличивают площадь контакта композита и эмали. Будучи по основному составу близким к пломбировочному материалу, эмалевый адгезив-бонд обеспечивает высокую и однородную силу сцепления композита и эмали по всей контактирующей поверхности.
Проблема адгезив-бонда для дентина заключается в необходимости совместить гидрофобный композит с влажным дентином. Высушивание последнего и невозможно, поскольку центробежный ток ликвора поддерживает высокую влажность, и нецелесообразно, так как пересушивание дентина вначале приведет к гиперестезии, а затем к развитию повреждений в пульпе.
В таком случае оптимальным является использование материалов, имеющих амфифильные характеристики (одновременно они должны быть и гидрофильны, и гидрофобны). Поскольку на поверхности отпрепарированного дентина имеется инфицированный и поврежденный так называемый смазанный слой, желательна также антисептическая и протравливающая обработка данной площади. Таким образом, в идеале требуется солидный набор средств, подготавливающих эмаль и дентин к пломбированию композитом. Перечислим весь потенциально необходимый ассортимент:
- кислотный гель для травления эмали (наиболее часто 30%-ные фосфорные кислоты);
- очиститель поверхности дентина (слабая кислота, чаще всего ЭДТА, малеиновая, фосфорная);
- праймер для дентина (грунтовка, первичная обработка, покрытие — изолирование влажной поверхности);
- адгезив-бонд для дентина — связующее для праймера (вернее, обработанного им слоя дентина) и адгезивной эмалевой системы; он менее гидрофобен, чем сам композит;
5) эмалевый адгезив-бонд; в случае химического отверждения
он, в свою очередь, будет состоять из двух компонентов, а свето-
отверждаемый материал однокомпонентный.

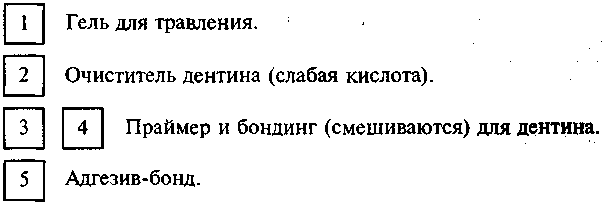

Такое количество подготовительных этапов к самой процедуре заполнения полости или создания винира сделало бы нереальным внедрение в практику адгезивной системы. Стремясь уменьшить количество этапов работы, фирмы-изготовители (а точнее, их научные отделы) идут по пути совмещения отдельных компонентов адгезивных систем.
В первых поколениях адгезив-бонды были представлены только составами для обработки эмали. Это кислотный гель (или жидкость) для травления эмалевого края и связующая смола химического или светового отверждения. В первом случае имеются три составных элемента: кислотный агент, основная жидкость и катализатор для отверждения; во втором — два: кислотный агент и светоотверждаемый адгезив-бонд. Достаточно условно эти варианты и принимаются как I и II поколение адгезивов. Применение их требует предварительного покрытия всей поверхности обнаженного дентина изолирующей прокладкой.
Появление первых дентинных бондов с многокомпонентными системами (например, пять составляющих компонентов и четыре этапа нанесения для светополимера Charisma) можно отнести к III поколению бондов:
В дальнейшем усовершенствование составов привело к сокращению числа этапов. Представляется, однако, что достижением является не только снижение объема работы, но и повышение прочности связывания тканей зуба с адгезивами и композиционными материалами.

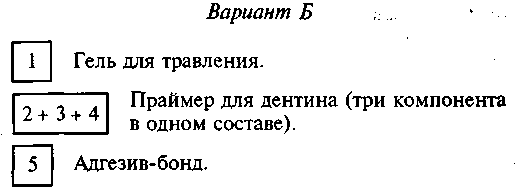

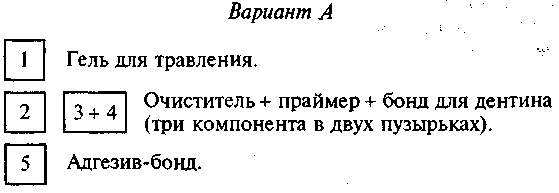

Так называемое IV поколение адгезив-бондов может быть представлено следующими вариантами по своему составу и компонентам:

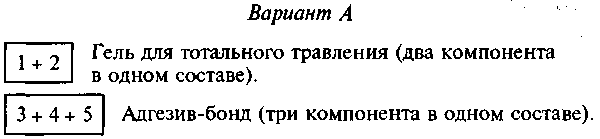

К V поколению систем адгезивов принято относить составы, предусматривающие тотальное травление. Одним из первых представителей этого поколения является адгезив-бонд «one step» (один шаг). И действительно, если не считать воздействия кислотой на эмаль и дентин, дно и стенки полости покрываются единым составом, который в последующем отверждается видимым светом. Адгезив-бонд обеспечивает тройственное воздействие: грунтовку дентина, бондинг дентина и эмали:

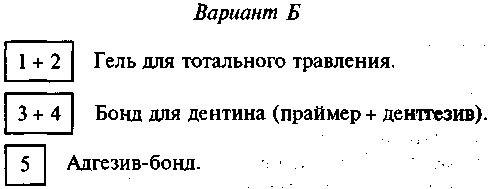

Возможен также вариант, когда после тотального травления бонд для дентина и адгезив-бонд используются отдельно:
В любой адгезивной системе непременным условием является кислотное травление эмали, однако в последние время отмечается тенденция к сокращению длительности воздействия кислоты, а значит, к снижению риска повреждения пульпы и уменьшению продолжительности работы, что, безусловно, является положительным моментом.
Наличие материалов для улучшения сцепления композита с дентином позволяет расширить возможности адгезивной реставрационной техники. В то же время уменьшение этапов-«шагов» (и затрат времени) делает более привлекательным использование дентгезивов и бондинговых систем в целом по сравнению с предыдущим многошаговым поколением.
В системе тотального травления воздействие кислотой (чаще всего фосфорной или малеиновой) приводит к частичному раскрытию дентинных канальцев. Кроме того, травление дентина формирует модифицированный слой, содержащий минимальное количество апатита, коллагеновые волокна и большое количество воды. Поскольку высушивание дентина приводит к уплотнению коллагена, равно как и нещадящая обработка, то воздействие гелем, промывание, просушивание должны производиться осторожно, чтобы не повреждался коллагеновый слой.
Проникновение бондингового состава в коллагеновую сеть создает новый вид связи (даже не микроретенцию, а наноретенцию, как называют ее некоторые авторы из-за заполнения смолой очень маленьких пор). Второй вид связи — ретенция — образуется за счет проникновения адгезива в дентинные трубочки в виде тяжей, вытесняющих воду в значительном по глубине и протяженности слое дентина и занимающих в итоге 40—70% его объема. Третий тип — это образование сложных соединений кальция с малеиновой кислотой. Благодаря этим механизмам обеспечивается прочная связь между дентином и полимером.
Основными компонентами действия эмалевых и дентинных бондинговых систем можно считать следующие моменты: 1) кислотное воздействие на отпрепарированную поверхность; 2) взаимодействие гидрофильной смолы с влажной поверхностью дентина; 3) проникновение смолы в дентин; 4) взаимодействие смолы с адгезив-бондом; 5) отверждение адгезива химически либо светом.
Некоторые системы бондов состоят из нескольких компонентов и требуют нескольких этапов нанесения. Новые системы соединяют в себе химические компоненты, уменьшая количество шагов. Причем одни одношаговые системы требуют нанесения 2—3 слоев адгезива, другие обеспечивают хорошую адгезию при аппликации даже одного слоя.
Среди современных бондов с высокой степенью связи и с эмалью, и с дентином можно выделить следующие принципиальные разновидности адгезивных светоотверждаемых систем в зависимости от техники использования.
1. Тотальное протравливание с последующим нанесением адгезив-бонда (эмаль + дентин) в одном составе. Примером может служить One step (Bisco). Он содержит в одном составе праймер и адгезив. Обладая гидрофильными свойствами, позволяет
работать с влажным дентином. После тотального кислотного травления требуется нанесение двух-трех слоев смолы на эмаль и дентин. Прочность связи с дентином достигает 27—29 МПа, с эмалью — 30—32 МПа.
Solobond M (VOCO) — светоотверждаемый однокомпонент-ный дентинно-эмалевый бонд, обеспечивающий надежную связь между твердыми тканями зуба и композитом. Он устойчив к остаточной влажности, универсален для всех светоотверждаемых пломбировочных материалов на композитной основе, включая материалы, содержащие стеклоиономерные компоненты. Преимуществом Solobond M в технике тотального травления является достаточность нанесения его на эмаль и дентин одним слоем.
Аналогичным образом используются Gluma one bond (Heraeus Kulzer), Heliobond (Ivoclor Vivadent), Unibond (Cromdental), которые показаны к применению при прямых и непрямых реставрациях.
- Протравливание эмали, обработка дентина гидрофильным праймером с последующим нанесением адгезив-бонда (эмаль + дентин). Solobond Plus представляет собой светоотверждаемый двухступенчатый универсальный связующий компонент для образования надежной связи между твердыми тканями зуба (дентин/ эмаль) и композитом. Система Solobond Plus состоит из кислотного агента, праймера для подготовки дентина и адгезива для связи дентина и протравленной эмали с композитом.
- Тотальное травление: влажная поверхность дентина покрывается гидрофильным праймером, затем наносится адгезив-бонд (эмаль + дентин). Представители этой группы — Solid bond-2, Scotchbond TM, Exite. Прочность связи с дентином 20—22 МПа, с эмалью 30—32 МПа.
- Совершенствование адгезивов идет по пути упрощения техники использования и повышения степени связывания с композитом, а также с тканями зуба. Новейшим достижением в области разработки светоотверждаемых материалов является создание самопротравливающих адгезивных систем, исключающих этап кислотного воздействия на отпрепарированные поверхности зуба.
Примером может служить однокомпонентный светоотверждаемый бондинговый агент для композитов и компомеров Solist (DMG). Состав наносится на эмаль и дентин тонким слоем, от-верждается светом галогеновой лампы, что обеспечивает пропитку смазанной зоны дентина. Нанесенный затем второй слой Solist после отверждения галогеновым светом служит связующим звеном между композитом и зубом. Следует, однако, отметить необходимость предварительного кислотного травления эмали.

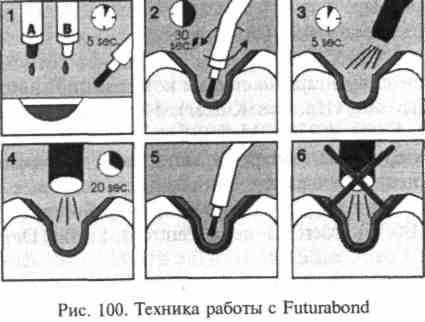

Futurabond (VOCO) является самопротравливающим бондом для эмали и дентина, обеспечивающим высокую степень адгезии (23 МПа). Двухкомпонентный состав смешивается в течение 5 секунд, затем наносится на отпрепарированные эмаль и дентин, слегка разглаживается струей воздуха, полимеризуется 20 секунд засвечиванием, затем наносится еще одним слоем без засвечивания.
Etch & Prime 3.0 (Degussa) также является самопротравливающим бондом для эмали и дентина, обеспечивающим высокую степень адгезии. Двухкомпонентный состав смешивается в течение 5 секунд, затем двойным слоем наносится на отпрепарированные эмаль и дентин. Каждый слой полимеризуется 10 секунд отдельным засвечиванием.
После использования адгезива для эмали (эмаль + дентин) сразу же начинается формирование винирного покрытия.
