Методические указания составлены в соответствии с примерной и рабочей программой учебной дисциплины «Технология сельскохозяйственного машиностроения». Обсуждены на заседании кафедры «Надежность и технический сервис машин» протокол №5 от

Вид материала

Методические указания

Содержание Список литературы

Подобный материал:

• Методические указания и контрольные задания для студентов- заочников, экстерната образовательных, 211.24kb.
• Методические указания и контрольные задания для студентов заочников образовательных, 369.95kb.
• Методические указания к контрольной работе по учебной дисциплине Международные стандарты, 200.84kb.
• Методические указания по изучению дисциплины и выполнению контрольной работы Специальность, 128.89kb.
• Учебно-методический комплекс учебной дисциплины педагогический этикет часть II. Методические, 259.57kb.
• Методические указания составлены в соответствии с новой программой и предназначены, 2132.37kb.
• Методические указания и контрольные задания для студентов- заочников образовательных, 559.1kb.
• Рекомендации по организации, выполнению и защите курсового проекта дисциплина: Техническое, 1241.64kb.
• Методические указания к лабораторным работам по дисциплине: «Технология производства, 994.91kb.
• Методические рекомендации по выполнению контрольной работы студентам заочной формы, 429.26kb.

Список литературы


1. Справочник технолога-машиностроителя т 1/под. ред. А. Г. Косиловой и

Р. К. Мещерякова – М.: Машиностроение, 1986. – 656 с.

2. Справочник технолога-машиностроителя т 2/под. ред. А. Г. Косиловой и

Р. К. Мещерякова – М.: Машиностроение, 1986. – 496 с.

3. Зуев А. А. Технология машиностроения – СПб.: Издательство «Лань»,

2003. – 496 с.


Приложение А

Варианты заданий

№ вариан- тов	Диаметр детали, мм			Линейные размеры, мм			Марка стали
	d1	d2	d3	l1	L	l3
1	2	3	4	5	6	7	8
1	14js8	18d11	12	44	136	50	45
2	16	20js8	14b12	46	140	52	08
3	18d11	22	16ls8	50	140	60	10
4	18e8	24b12	16	54	160	70	15
5	20b12	26e8	20	58	160	78	20
6	22	30d11	22e8	62	180	86	25
7	24js9	32	22b12	64	180	92	30
8	26d11	34js7	22	66	200	100	35
9	28	36d11	24js7	72	200	106	40
10	30d9	38b12	24	54	240	114	45
11	32b12	40d9	26	76	240	116	50
12	34js7	42	26b11	80	260	120	55
13	36	44d11	26d9	82	260	126	60
14	40d11	48js7	30	88	280	132	70
15	38b12	46	30js7	84	280	128	65
16	42e8	50d11	34	90	300	128	75
17	44	52e8	34e8	92	300	140	80
18	46b12	54	34e8	99	320	146	85
19	48js7	56b12	38	98	320	150	45
20	52	60d11	40js7	92	360	154	85
21	50b12	58	38js7	100	340	158	80
22	54d9	62b12	40	102	360	160	75
23	58	66d9	46b11	110	380	166	70
24	56d11	64	40d9	108	380	168	65
25	60js8	68b12	46	112	400	172	60
26	62	70js7	46d11	114	420	178	55
27	64b12	72	50js7	118	420	180	50
28	66e8	74d11	50	120	460	186	45
29	68	76e8	50b12	124	460	190	40
30	70d11	78	50e8	128	480	196	35
31	72js7	80d11	54	132	480	200	30
32	15b12	20js7	14	45	150	54	45
33	17d11	22	15js7	50	155	56	08
34	14b12	18	12d9	44	136	50	45
35	16d9	20b12	14	46	140	52	08
36	18js7	22	16d11	50	140	61	10

Продолжение таблицы 6

№	d1	d2	d3	l1	L	l3	марка стали
37	18d11	24js8	16	54	160	70	15
38	20b12	26	20js8	58	169	77	20
39	22e8	30b12	22	62	180	85	25
40	24	32e8	22b12	64	180	92	30
41	26d11	34	22e8	66	200	99	35
42	28js9	36d11	24	72	200	105	40
43	30b12	38js9	24	54	240	113	45
44	32	40b12	26js9	80	260	121	55
45	34d9	42d11	26	80	260	121	55
46	36	44d9	26b12	82	260	125	60
47	40b12	48	30d9	88	280	133	70
48	68js7	46d11	30	84	280	129	65
49	42	50js8	34d11	90	300	127	75
50	44b12	52	34js8	92	300	141	80
51	46e8	54b12	34	94	320	145	85
52	48	56e87	38d11	99	320	149	45
53	52d11	60	40e8	92	360	153	85
54	50js9	58b12	38	100	340	157	80
55	54b12	62js9	40	102	360	161	75
56	58d11	66	46js9	110	380	166	70
57	56d9	64b12	40	108	308	169	65
58	60b12	68d9	46	112	400	173	60
59	62	70d11	46js9	114	420	177	55
60	70js8	62d11	46	118	420	177	55
61	72	64js8	50b12	118	420	181	50
62	74b12	66	50js8	120	460	185	45
63	76e8	68d11	50	124	460	190	40
64	78	70e8	50d11	128	480	195	35
65	80b12	72	54e8	132	480	199	30
66	20js9	15b12	14	45	150	54	45
67	22d11	17js9	15	50	155	55	08
68	52	46d11	32js9	90	300	128	75
69	58d9	48b12	38	100	320	150	45
70	64	58d9	46d9	110	380	160	70
71	66d11	68	46d9	100	380	165	65
72	18js8	14b12	12	46	136	50	45
73	20	16js8	14b12	44	140	52	08
74	22d11	18b12	16	50	140	60	10

Окончание таблицы 6

№	d1	d2	d3	l1	L	l3	марка стали
75	24	18js8	16b12	54	160	70	15
76	26b12	20e9	20	58	160	78	20
77	30e8	22	22d11	62	180	86	25
78	32js8	24d11	22	64	180	92	30
79	34	26js8	22b12	66	200	100	35
80	36d11	28	24js8	72	200	106	40
81	38	30b12	24e8	54	240	114	45
82	40b12	32e8	26	76	240	116	50
83	42e8	34	26d11	80	260	120	55
84	44js9	36d11	26	82	260	126	60
85	48	40js9	30b12	88	280	132	70
86	46b12	38	30js9	84	280	128	65
87	50d9	42d11	34	90	300	128	75
88	52	44d9	34d11	92	300	140	80
89	54d11	46	34d9	94	320	146	85
90	56js8	48b12	38	98	320	150	45
91	60	52js8	40b12	92	360	154	85
92	58d11	50	38js8	100	340	158	80
93	62e8	54d11	40	102	360	160	75
94	66	58e8	46b12	110	380	166	70
95	64b12	56	40e8	108	380	168	65
96	68js9	60d11	46	112	400	172	60
97	70	62js9	46d11	114	420	178	55
98	72	64b12	50js9	118	420	180	50
99	74d9	66	50b12	120	460	186	45
100	76d11	68d9	50	124	460	190	40

Приложение Б

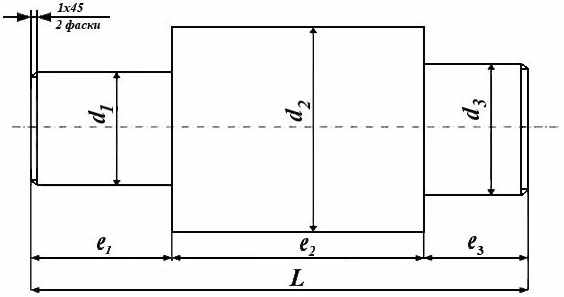

Эскиз детали







1. Неуказанные предельные отклонения диаметров по h14

2. Отклонения линейных размеров ±


3. Шероховатость поверхностей IT8–IT9 - ; IT11-IT12 -
