Методические указания по выполнению лабораторной работы №3

«Исследование вибрации и способов защиты от нее»


3.1. Цель работы:

Исследовать параметры вибрации оборудования, дать оценку их вредным свойствам и оценить эффективность средств виброзащиты.


3.2. Общие сведения

Под вибрациями понимают механические колебания упругих тел, характеризующиеся периодичностью изменения параметров. Вибрации возникают при неправильной балансировке валов, шкивов в машинах и станках, воздействии динамических нагрузок, при работе машин и меха­низмов ударного действия (например, прессов, ткацких станков, пневмати­ческого инструмента).

Воздействие вибрации на человека-оператора классифицируется:

• по способу передачи вибрации на человека;

• по направлению действия вибрации;

• по временной характеристике вибрации.


По способу передачи на человека различают общую и локальную вибрацию. Общая вибрация передается через опорные поверхности на тело сидящего или стоящего человека. Локальная вибрация передается через руки человека или воздействует на ноги сидящего человека и на предпле­чья, контактирующие с вибрирующими поверхностями рабочих столов.

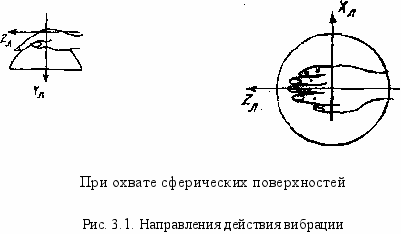

По направлению действия вибрацию подразделяют в соответствии с направлением осей ортогональной системы координат. Направление коор­динатных осей при действии вибрации представлено на рис. 3.1.

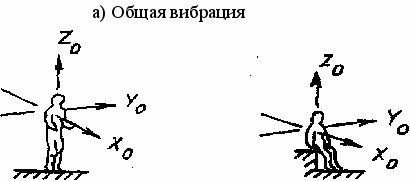

Для общей вибрации направления осей Х₀, Y₀, Z₀ и их связь с телом человека показаны на рис. 3.1а. Ось Z₀ - вертикальная, перпендикулярная к опорной поверхности, ось Х₀ - горизонтальная от спины к груди; ось Y₀ - горизонтальная от правого плеча к левому. Для локальной вибрации на­правления осей Х_л, Y_л, Z_л, и их связь с рукой человека показаны на рис. 3.16. Ось Х_л совпадает или параллельна оси места охвата источника ви­брации (рукоятки, ложемента, рулевого колеса, рычага управления, обра­батываемого изделия, удерживаемого в руках). Ось Z_л лежит в плоскости, образованной осью Х_л и направлением подачи или приложения силы, и на­правлена вдоль оси предплечья. Ось Y_л направлена от ладони. Вибрацион­ная нагрузка на оператора нормируется для каждого направления действия вибрации.

По временной характеристике различаются: постоянная вибрация, для которой спектральный или корректированный по частоте контроли­руемый параметр за время наблюдения изменяется не более, чем в 2 раза (на 6 дБ), и непостоянная вибрация, для которой эти параметры за время наблюдения изменяются более, чем в 2 раза (на 6дБ).

положение сидя


положение стоя положение сидя

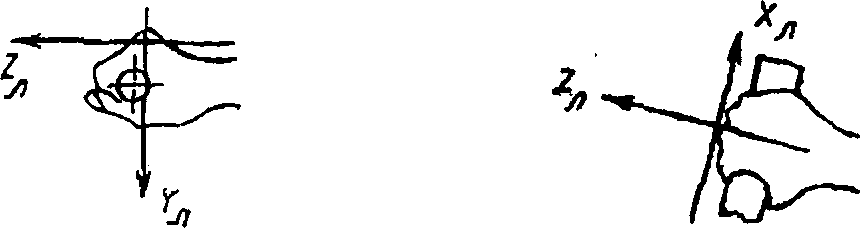

б) Локальная вибрация





При охвате цилиндрических, торцовых и близких к ним поверхностей


Показателями вибрационной нагрузки на оператора являются:

• виброускорение (виброскорость);

• диапазон частот;

• время воздействия вибрации.


К нормируемым показателям вибрационной нагрузки при производ­ственном контроле относятся средние квадратические значения вибро­ускорения а или виброскорости V, а также их логарифмические уровни в децибелах.

Виброскорость V, м/с^-1, определяется по формуле:

V = 2nfA, (3.1),

где f - частота Гц; А - амплитуда, м.

Логарифмические уровни виброскорости L_v, дБ, определяются по формуле:

L_v = 20lg(V/5∙10^-8), (3.2),

где V- среднее квадратическое значение виброскорости, м/с; логарифмические уровни виброускорения L_a, дБ, определяют по формуле:

L_a = 20lg(a/10^-6), (3.3),

где а - среднее квадратическое значение виброускорения, м/с².

Нормируемый диапазон частот для технологической вибрации, для вибрации на рабочих местах работников умственного труда устанавли­вается в виде октавных полос со среднегеометрическими частотами:

• для общей вибрации - 1, 2; 4; 8; 16; 31,5; 63 Гц;

• для локальной вибрации - 8; 16; 31,5; 63; 125; 250; 500; 1000 Гц.


К нормируемым показателям вибрационной нагрузки на оператора на рабочих местах в процессе труда относятся: одночисловые параметры (корректированное по частоте значение контролируемого параметра, доза вибрации, эквивалентное корректированное значение контролируемого параметра) или спектр вибрации (Приложения 3.1-3.4).

Корректированное по частоте значение контролируемого параметра U или его логарифмический уровень L_u определяются по формулам:

^{U =√∑(U}_i^∙K_i^{)2 (3.4),}

L_u=10lg^∑100,1(L_ui^+L _ki⁾ (3.5),

где U_i и L_ui - среднее квадратическое значение контролируемого пара­метра вибрации (виброскорости или виброускорения) и его логарифмиче­ский уровень в i-й полосе;

п - число частотных полос в нормируемом диапазоне;

K_j и L_Ki - весовые коэффициенты для i-й частотной полосы для средне­го квадратического значения контролируемого параметра или его лога­рифмического уровня. Весовые коэффициенты приведены в приложениях 3.5 и 3.6.


Если нормирование вибрационной нагрузки на оператора осущест­вляется через спектр вибрации, то нормируемыми показателями являются средние квадратические значения виброускорения (виброскорости) или их логарифмические уровни в октавных и третьоктавных полосах частот.

Для локальной вибрации нормы вибрационной нагрузки на опера­тора (Приложение 3.3) обеспечивают отсутствие вибрационной болезни, что соответствует критерию «безопасность». Для общей вибрации нормы вибрационной нагрузки на оператора (Приложения 3.1 и 3.2) установлены для категорий вибрации и соответствующих им критериям оценки по таб­лице 3.1.

Таблица 3.1

Категорирование общей вибрации

Категории вибра­ции по санитарным нормам и критерии оценки	Характеристика условий труда
1 безопасность	Транспортная вибрация, воздействующая на операто­ров подвижных самоходных и прицепных машин и транспортных средств при их движении по местности, агрофонам и дорогам, в том числе при их строительстве
2 граница снижения производительности труда	Транспортно-технологическая вибрация, воздействую­щая на операторов машин с ограниченной подвижно­стью, перемещающихся только по специально подго­товленным поверхностям производственных помеще­ний, промышленных площадок и горных выработок
3 тип «а» граница снижения производительности труда	Технологическая вибрация, воздействующая на опера­торов стационарных машин и оборудования и передаю­щаяся на рабочие места, не имеющие источников виб­рации
3 тип «в» комфорт	Вибрация на рабочих местах работников умственного труда и персонала, не занимающегося физическим тру­дом

Критерий «безопасность» означает ненарушение здоровья оператора, оцениваемого по объективным показателям с учетом риска возникновения предусмотренных медицинской классификацией профессиональной болез­ни и патологий, а также исключающий возможность возникновения трав­моопасных или аварийных ситуаций из-за воздействия вибрации.

Критерий «граница снижения производительности труда» означает поддержание нормативной производительности труда оператора, не сни­жающейся из-за развития усталости под воздействием вибрации.

Критерий «комфорт» означает создание условий труда, обеспечи­вающих оператору ощущение комфортности при полном отсутствии ме­шающего действия вибрации.

При превышении уровней общей и локальной вибрации на рабочих местах в производственных помещениях над допустимыми значениями по санитарным нормам у работников со временем может возникнуть профес­сиональное заболевание - вибрационная болезнь.

Показателем превышения вибрационной нагрузки на оператора яв­ляется разность логарифмических уровней или отношение абсолютных значений спектральных или корректированных по частоте показателей вибрационной нагрузки на оператора в конкретных производственных ус­ловиях и предельно допустимых значений, установленных санитарными нормами для этих условий, при длительности рабочей смены 8 час.

Для обеспечения вибрационной безопасности труда разработан ком­плекс мероприятий и средств защиты. Основными составляющими этого комплекса являются технические методы и средства борьбы с вибрацией в источнике ее возникновения и на путях ее распространения к рабочему месту (или в точке контакта с человеком-оператором), а также организаци­онные мероприятия. Технические методы и средства борьбы с вибрацией главным образом направлены на изменение ее интенсивности, воздейст­вующей на человека-оператора. Критерием эффективности служит степень достижения нормативов вибрации.

По организационному признаку методы виброзащиты подразделя­ются на коллективную и индивидуальную виброзащиту.

По отношению к источнику возбуждения вибрации методы коллек­тивной защиты подразделяются на методы, снижающие параметры вибра­ции воздействием на источник возбуждения или воздействием на них на путях распространения вибрации от источника возбуждения.

По виду реализации методы, снижающие передачу вибрации при контакте оператора с вибрирующим объектом, предусматривают:

• использование дополнительных устройств, встраиваемых в конст­рукцию машины и в строительные конструкции (виброизоляция, ди­намическое виброгашение);

• изменение конструктивных элементов машин и строительных конст­рукций;

• использование демпфирующих покрытий;

• антифазную синхронизацию двух или нескольких источников воз­буждения вибраций.


Нормирование вибраций и классификация средств защиты от них осуществляются в соответствии с ГОСТ 12.1.012-90. «ССБТ. Вибраци­онная безопасность. Общие требования» и ГОСТ 12.1.046-78. «ССБТ. Ме­тоды и средства вибрационной защиты. Классификация». Этими докумен­тами определяются нормы вибрационной нагрузки на оператора при раз­личных видах вибрации, выраженные через предельно допустимые значе­ния виброускорения и виброскорости.

3.3.Объект исследования, приборы и принадлежности

Объект исследования (объект виброизоляции) представляет собой набор металлических пластин, жестко закрепленных на установочной пла­стине. Объект виброизоляции входит в состав лабораторного стенда БЖ-4, предназначенного для выполнения работ по исследованию общей и ло­кальной вибраций и оценке эффективности защиты от них. Стенд включа­ет в свой состав: подставку под вибростенд, вибростенд, на вибростоле ко­торого устанавливается объект виброизоляции и сменный виброзащитный модуль. К объекту виброизоляции крепится вибропреобразователь ДН-4-М1 (ДН-3-М1) в одном из направлений измерения вибрации Z, X или Y. Внешний вид вибростенда представлен на рис.3.2.




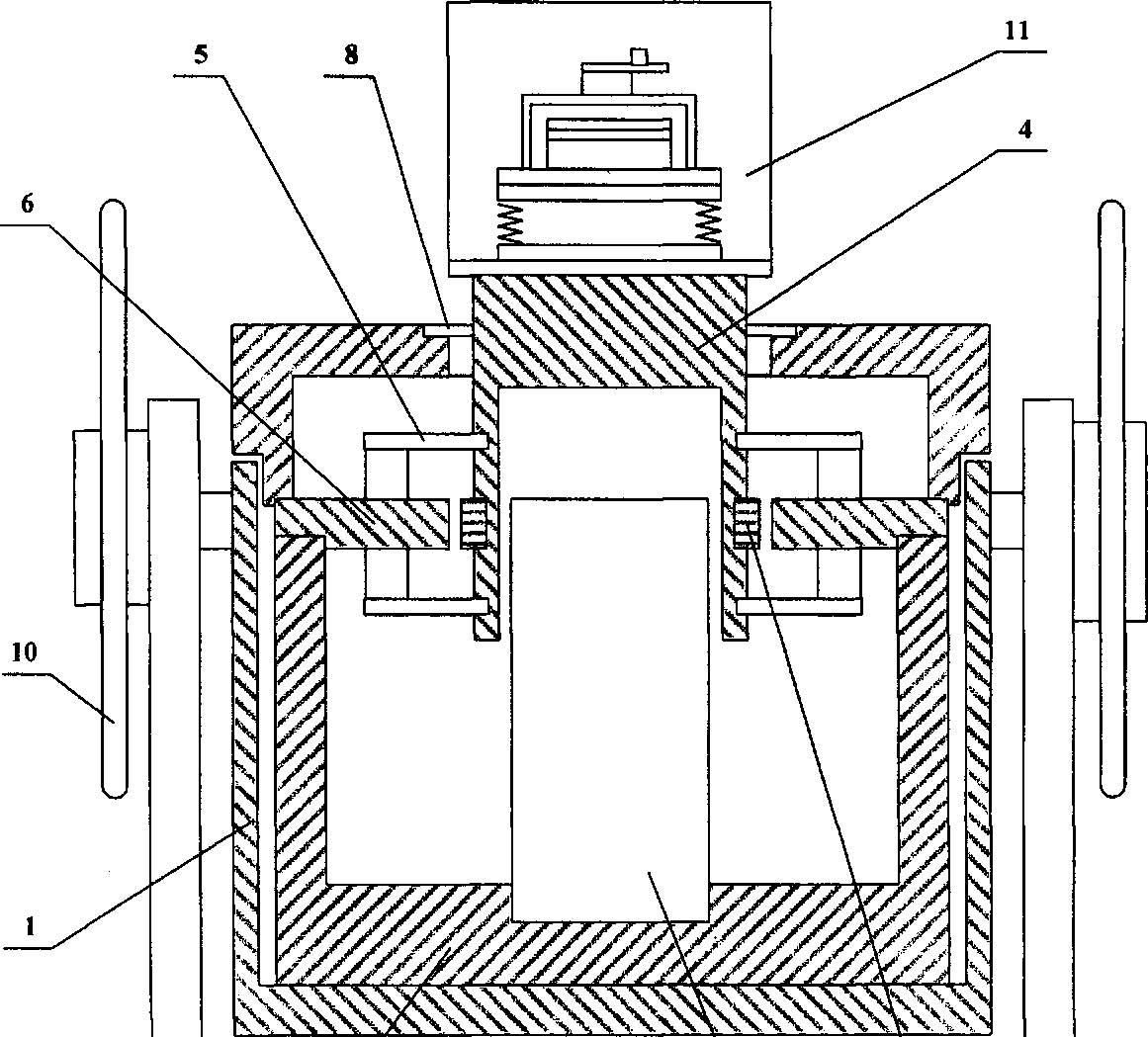

2 9 3 7 Рис 3.2. Устройство вибростенда


Вибростенд имеет электромагнитную систему возбуждения вибра­ций, обеспечивает направление воздействия вибрации по координатным осям Z,X,Y. При вертикальной установке вибростенда измеряется воз­действие общей вибрации, при наклонном - локальной. Вибростенд состо­ит из защитного разъемного кожуха 1, в котором установлен магнитопроводящий корпус 2. Постоянный магнит 3 прикреплен ко дну корпуса 2 и входит в цилиндрическое отверстие вибростола 4. Вибростол 4 изготовлен из алюминиевого сплава и закреплен с помощью листовых пружин 5 на горизонтальной пластине 6, установленной на корпус 2. Вибростол имеет катушку возбуждения 7, намотанную вокруг его сердечника, и установо­чную площадку 11. Защитная резиновая прокладка 8 закреплена на верх­ней части кожуха 1. Защитный кожух установлен с помощью полуосей на основании 9 и имеет возможность вращения вокруг горизонтальной оси, что обеспечивает направление воздействия вибрации по координатным осям X,Y,Z. Фиксация кожуха осуществляется с помощью штурвалов 10.

Объект виброизоляции представляет собой устройство, которое обеспечивает установку пластины с вибропреобразователем на трех вза­имно перпендикулярных плоскостях. Также можно изменять массу объек­та за счет установки на нем дополнительных металлических пластин.

Виброзащитный модуль представляет собой устройство, состоящее из двух параллельных пластин, между которыми установлены вибро­изоляторы или виброизолирующая прокладка. В качестве виброизоляторов применяются витые пружины с различным диаметром проволоки, плоские пружины и пластины различной массы. В качестве виброизолирующей прокладки используется пенополиуретан.

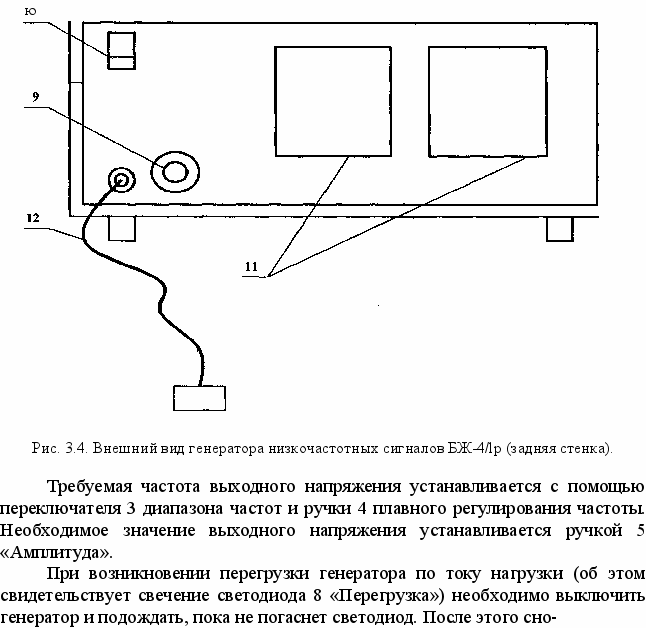

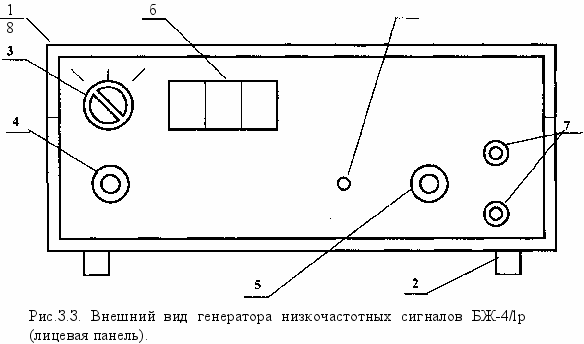

Для создания вибрации используется генератор низкочастотных сиг­налов БЖ-4/lp. Внешний вид генератора представлен на рис. 3.3 и 3.4.

Генератор выполнен в настольном исполнении. Корпус 1 генератора пластмассовый и состоит из двух частей: верхней крышки и нижнего осно­вания с ножками 2. На лицевой панели генератора расположена ручка 3 переключения диапазона частот, ручка 4 плавного регулирования частоты, ручка 5 плавного регулирования входного напряжения, трехразрядный ин­дикатор частоты 6, гнезда 7 для подключения нагрузки и индикатор пере­грузки 8.На задней стенке генератора расположен держатель 9 сетевого предохранителя, выключатель питания 10, два силовых транзистора 11, колодка сетевого шнура 12.


Для подготовки генератора к работе необходимо подключить его к сети 220 В, соединить выходные гнезда генератора с нагрузкой (в данной работе - с входными гнездами вибростенда), включить тумблер 10 «Сеть» на задней стенке генератора и дать ему прогреться в течение 10 мин. Гене­ратор готов к работе.

и подождать пока не погаснет светодиод. После этого снова включить генератор. Если причина перегрузки устранена, на выходе ге­нератора появится напряжение.

ВНИМАНИЕ! При смене виброизолирующих модулей на вибро­столе вибростенда, перестановке вибропреобразователя на другую ось или изменении положения вибростенда относительно основания необходимо выключать генератор.

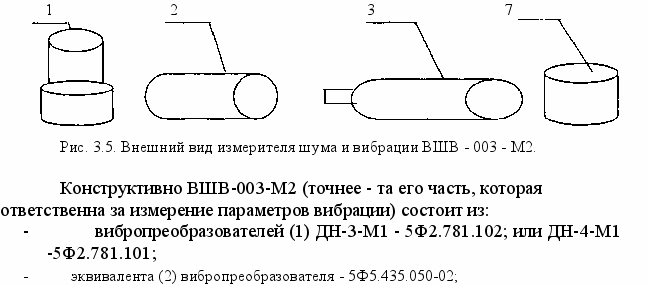

Измерение параметров вибрации осуществляется с помощью комби­нированного прибора - измерителя шума и вибрации ВШВ-003-М2, в ко­тором используется принцип преобразования механических колебаний ис­следуемых объектов в пропорциональные им электрические сигналы, ко­торые затем усиливаются, преобразуются и измеряются измерительным трактом. Внешний вид прибора представлен на рис. 3.5.

9 12 11 8 4

• эквивалента (2) вибропреобразователя – 5Ф5.435.050-02;

• предусилителя (3) микрофонного ВПМ-101 - 5Ф2.032.170;

• прибора измерительного (4) - 5Ф2.002.081

• источника питания (5) - Ф2.087.064;

• кабеля соединительного (6) - 5Ф6.644.333;


- кабеля соединительного (7) - 5Ф6.644.368.

Вибропреобразователи ДН-3-М1 и ДН-4-М1 предназначены для пре­образования механических колебаний в электрические сигналы с исполь­зованием прямого пьезоэффекта. Для подготовки к работе необходимо ввернуть его в соединительную пластину и соединить с одной из осей объ­екта виброизоляции; кабелем соединительным 5Ф6.644.333 соединить вибропреобразователь с эквивалентом вибропреобразователя.

Эквивалент вибропреобразователя предназначен для электрической калибровки и непосредственно для работы при измерении виброускорения и виброскорости. Он выполнен в металлическом цилиндрическом корпусе, внутри которого имеется конденсатор емкостью, соответствующей эквива­лентной емкости вибропреобразователей ДН-3-М1 и ДН-4-М1. В рабочем положении эквивалент вибропреобразователя соединяется с предусили-телем ВПМ-101.

Предусилитель ВПМ-101 предназначен для согласования высоко-омного сопротивления вибропреобразователей с входным сопротивлением прибора измерительного.

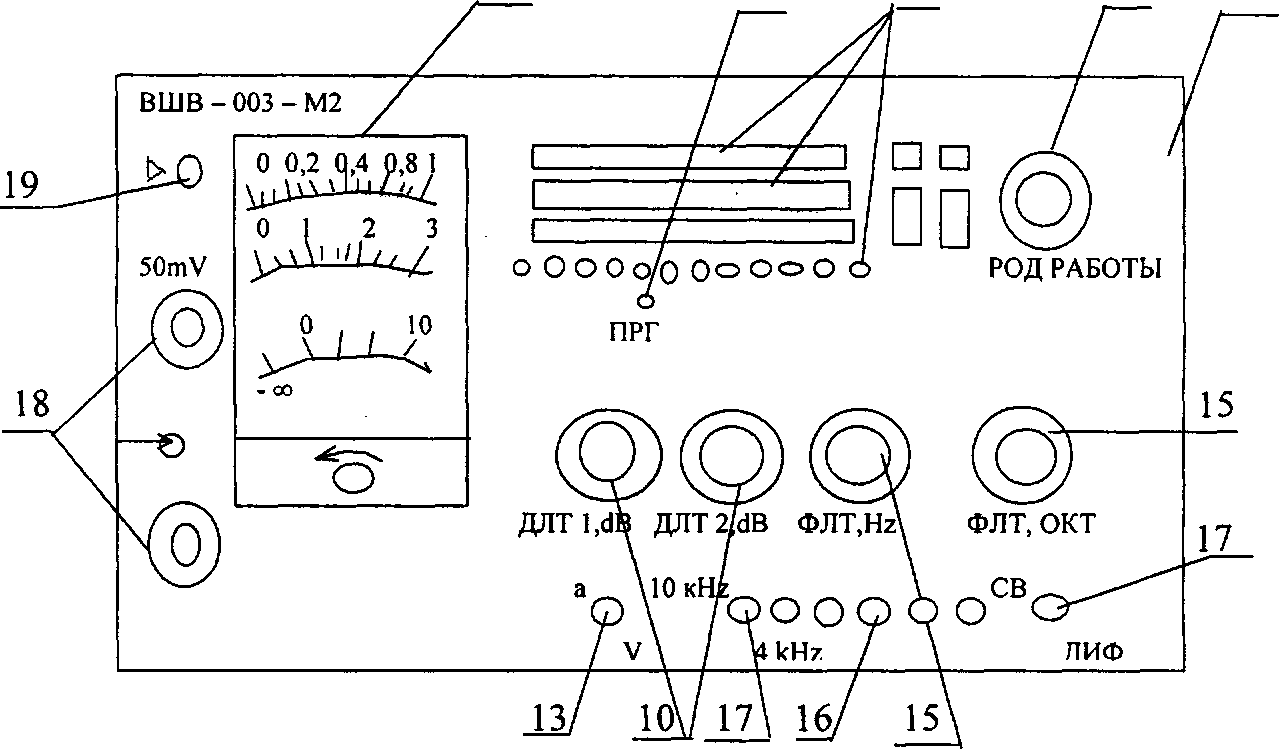

Прибор измерительный 5Ф2.001.081 конструктивно выполнен в прямоугольном корпусе. На его лицевую панель выведены следующие ор­ганы управления, регулирования и индикации:

- переключатель (8) РОД РАБОТЫ с положениями:

• «О» - для выключения измерителя;

• « н|- »- для контроля состояния батарей;

• « !> » - для включения измерителя в режим калибровки;

• F, S, 10S - для включения измерителя в режим измерения с посто­янной времени F (быстро), S (медленно), 10S (10с);


• показывающий прибор (9) - для отсчета измеряемой величины (при­чем, при работе с вибропреобразователем ДН-4-М1 результат изме­рения необходимо умножать на 10) и контроля напряжения питания;

• переключатели (10) - ДЛТ1, dB, ДЛТ2, dB и индикаторы(11):

• 3-10³; 0,1;...10³ m S^-2;


0,03; 0,!;...10⁴ mm S^-1; предназначенные для выбора шкалы и предела измерения виброускорения и виброскорости соответственно;

• индикатор (12) ПРГ - для индикации перегрузки измерительного тракта;

• кнопка (13) «a,V» - для включения измерителя в режимы измерения виброускорения или виброскорости (кнопка отжата - измеряется виброускорение, кнопка нажата - измеряется виброскорость);

• переключатель (14) ФЛТ, ОКТ с положениями:


• 1; 10 - для включения ФВЧ 1; 10 Гц, ограничивающих частотный диапазон при измерении виброускорения, виброскорости;

• ЛИН - для включения ФНЧ 20 кГц, ограничивающего частотный диапазон при измерении уровня звукового давления;

• А, В, С - для включения корректирующих фильтров;

• ОКТ, 1/3 ОКТ - для включения измерителя в режим частотного анализа в октавных или третьоктавных полосах;


- переключатель (15) ФЛТ ОКТ, Hz -с множителем (16) «xl», «х10»,…

«х2-10³ » - для включения одного из октавных или третьоктавных фильтров со средними геометрическими частотами 1 Гц…..16кГц;

• кнопка (17) 10 kHz, 4 kHz - для включения ФНЧ 10 кГц или 4 кГц, ограничивающих частотный диапазон при измерении виброускоре­ния и виброскорости;

• гнезда (18):


«50 mV» - выход с калибровочного генератора;

« -© » - для подсоединения предусилителя ВПМ-101;

- резистор (19)- для калибровки прибора.

Источник питания 5Ф2.087.064 предназначен для питания ВШВ-003-М2 от сети переменного тока напряжением 220 В частотой 50 Гц.

Кабель соединительный 5Ф6.644.333 предназначен для соединения вибропреобразователя с эквивалентом вибропреобразователя.

Кабель соединительный 5Ф6.644.368 длиной 0,5 м предназначен для соединения при электрической калибровке входа предусилителя через эк­вивалент вибропреобразователя с гнездом калибровочного напряжения 50 mV.

Подготовка ВШВ-003-М2 к работе осуществляется в следующей по­следовательности:

• установить механическим корректором стрелку прибора на отметку 0 шкалы 0 - 1;

• подключить прибор к сети 220 В;


- установить переключатели измерителя в положения: РОД РАБОТЫ -«н»;

ДЛТ1, dB-80; ДЛТ2, dB - 50.

• зафиксировать показание измерителя, оно должно быть в пределах сектора, указанного на шкале измерителя;

• произвести калибровку измерителя, для чего подсоединить эквива­лент вибропреобразователя к предусилителю ВПМ-101, который присоединить к гнезду «-© » измерителя; гнездо «50 mV» измери­теля соединить кабелем 5Ф6.644.368 с эквивалентом вибропреобра­зователя; переключатель измерителя РОД РАБОТЫ установить в по­ложение « !> »; резистором « !> » установить стрелку измерителя на отметку 0,50 шкалы 0 - 1; после чего отсоединить кабель 5Ф6.644.368 и к эквиваленту вибропреобразователя подсоединить выбранный вибропреобразователь кабелем 5Ф6.644.333.


Измерение виброускорения осуществляется в следующей последова­тельности:

• закрепить объект виброизоляции на вибростоле;

• закрепить вибропреобразователь на металлической пластине, а по­следнюю - на одной из осей объекта виброизоляции;

• выходные гнезда генератора соединить с входными гнездами на виб­ростенде;

• подготовить к работе генератор, установив на нем одну из средне­геометрических октавных частот;

• подготовить к работе измеритель;

• переключатели измерителя установить в положения: ДЛТ1,с1В- 80; ДЛТ2, dB -50;

• переключатель ФЛТ, Hz установить в положение ОКТ, нажать или отжать кнопку 10 kHz, 4 kHz (при измерении общей и локальной вибрации в данной работе - кнопка нажата);

• переключатель РОД РАБОТЫ установить в положение F (при изме­рениях низкочастотных составляющих могут возникнуть флуктуа­ции (колебания) стрелки измерителя, тогда следует перевести пере­ключатель РОД РАБОТЫ из положения F в положение S или 10S);

• установить на измерителе переключателем ФЛТ, ОКТ и множителем ту же частоту, что и на генераторе;

• произвести измерение виброускорения, руководствуясь следующим: если при измерении стрелка измерителя находится в начале шкалы, то следует вывести ее правее цифры 0,4 по верхней шкале или циф­ры 1 по средней шкале; вывод стрелки в требуемый сектор шкалы осуществляется с помощью переключателей ДЛТ,dB путем последо­вательного уменьшения их значений, сначала - левого до предела, только после этого - правого; при уменьшении их значений загора­ются разные светодиоды, фиксирующие (по шкале m-S^-2) масштаб измерений шкалы прибора и собственно шкалу, по которой следует снимать показания (например, к моменту выхода стрелки прибора в диапазон шкалы, допустимый для измерений, загорелся светодиод под числом 0,03, т.е. кратный 3, по шкале виброускорений; это озна­чает, что отсчет показаний прибора следует производить по средней шкале, имея диапазон измерений этой шкалы от 0 до 0,03; если же светодиод загорелся под числом 100, т.е. кратный 10, то отсчет пока­заний следует производить по верхней шкале с диапазоном измере­ний от 0 до 100);


- измерение виброскорости производится аналогично измерению виб­роускорения при нажатой кнопке «a,V» и с использованием шкалы mmS^-1.

Следует иметь в виду, что при использовании вибропреобразователя ДН-4-М1 все показания измерительного прибора нужно увеличивать в 10 раз.

Для измерения параметров вибрации по другим осям следует пере­ставить пластину с вибропреобразователем на эту ось объекта вибро­изоляции.

Для измерения параметров вибрации в условиях виброзащиты необ­ходимо снять объект виброизоляции с вибростола, закрепить его на одном из виброзащитных модулей, сам модуль установить на вибростоле, объект виброизоляции соединить с вибропреобразователем и произвести измере­ния, аналогичные описанным выше.

ВНИМАНИЕ! Если загорается индикатор ПРГ, то следует перевести переключатель ДЛТ1, dB на более высокий уровень (вправо), пока не по­гаснет индикатор ПРГ, а затем использовать аналогично индикатор ДЛТ2, dB.

ПРИМЕЧАНИЕ: Исследования общей и локальной вибрации имеют мало различий, поэтому в данной работе будет рассмотрена только общая вибрация.


4. Содержание работы

1. Часть 1: Оценка воздействия вибрации по ее параметрам (виброуско­рение или виброскорость).

2. Часть 2: Оценка эффективности виброзащиты для октавных полос частот.

3. Часть 3: Нормирование вибрации по санитарным нормам и критериям оценки.


3.5. Порядок выполнения работы

3.5.1. Изучение воздействия общей вибрации по координатным

осям.

3.5.1.1.Закрепить объект виброизоляции на вибростоле.

2. Закрепить вибропреобразователь на металлической пластине, а последнюю - на объекте виброизоляции горизонтально, с тем, чтобы ис­следовать воздействие вибрации на объект в направлении оси Z.

3. Подготовить измеритель вибрации к работе и произвести его калибровку согласно указаний раздела 3.4.


4. Эквивалент вибропреобразователя соединить с предусилителем ВПМ-101, а вибропреобразователь - с его эквивалентом.

5. Подготовить генератор к работе, соединить его выходные гнезда с гнездами на вибростенде.

6. Установить на генераторе диапазон «xl» и значение октавной частоты 1 Гц (для исследования общей вибрации), контролируя это значе­ние на индикаторе частоты. Значение амплитуды вибрации (коэффициента усиления), устанавливаемой на генераторе, задается преподавателем.

7. Установить на измерителе переключатель ФЛТ, Hz в положе­ние ОКТ; множителем - диапазон «1», а переключателем ФЛТ, ОКТ - час­тоту 1 Гц.

8. Произвести измерение виброускорения в соответствии с ме­тодикой, изложенной в разделе 3.4. Результат этого и последующих изме­рений занести в табл. 3.2.

9. Переключатели ДЛТ1, ДЛТ2 возвратить в исходное положе­ние и произвести измерение виброскорости, для чего нажать кнопку «а, V» и повторить операции в соответствии с п. 3.5.1.8, после чего вновь возвра­тить переключатели ДЛТ1 и ДЛТ2 в исходное положение.


3.5.1.10.Последовательно устанавливая на генераторе и измерителе частоты 2; 4; 8; 16; 31,5; 63 Гц, произвести измерения виброускорения и виброскорости на всех среднегеометрических октавных частотах для об­щей вибрации (1; 2; 4; 8; 16; 31,5; 63 Гц).

3.5.1.11.Выключить генератор, отсоединить кабель 5Ф6.644.333 от вибропреобразователя и переставить пластину с вибропреобразователем в направлении оси X, вновь соединив вибропреобразователь с его эквивален­том.

3.5.1.12.Произвести измерения виброускорения и виброскорости в направлении оси X аналогично п.п. 3.5.1.6 - 3.5.1.10.

3.5.1.13.Выключить генератор, отсоединить кабель от вибропреобра­зователя и переставить пластину с вибропреобразователем в направлении оси Y, вновь соединив вибропреобразователь с его эквивалентом.

3.5.1.14.Произвести измерения виброускорения и виброскорости в направлении оси Y аналогично п.п. 3.5.1.6 - 3.5.1.10.

3.5.1.15.Выключить генератор. Отключить кабель от вибропреобра­зователя. Снять объект виброизоляции с вибростола.
