Т тек, Т уст - текущая и заданная температура; φ тек., φ уст - текущая и заданная влажность

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ! Перед началом любых профилактических работ с климатической камерой, отключите её от электросети.


    Один раз в 3 месяца (летом желательно 1 раз в месяц) необходимо провести очистку конденсатора холодильного агрегата от пыли. Для этого необходимо:

    7.1.1.Отвинтить вентиляционную решетку, расположенную на передней стенке климатической камеры.

    7.1.2.Продуть сжатым воздухом соты конденсатора холодильного агрегата.

    7.1.3.Установить на место и закрепить винтами вентиляционную решетку.

    7.2. Периодический производить прогрев камеры - сушку термоизоляции.

    7.3. Осуществлять удаление пыли с электрической схемы. Проверять заземление.

    7.4. Прочее техническое обслуживание климатической камеры сводится к соблюдению правил эксплуатации, хранения и транспортировки, изложенных в данном паспорте.

    7.5. В процессе естественного старения материалов датчиков температуры и влажности могут возникнут дополнительные погрешности измерения параметров. Для того, чтобы устранить эту погрешность необходимо ввести поправочные коэффициенты. Поправочные коэффициенты расположены на экранах раздела «Метрология», их назначение изложено в таблице 8.

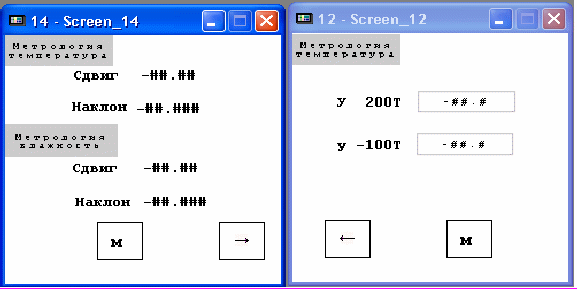

    Табл. 8. Назначение параметров экрана МЕТРОЛОГИЯ для корректировки оказаний датчиков температуры и влажности

      Параметр

      Диапазон значений

      Комментарий

      Н_Т

      0,5…1,5

      Наклон характеристики

      С_Т

      -5…+5

      Сдвиг характеристики







    Под наклоном характеристики понимается, что каждое измеренное значение умножается на введенный коэффициент, то есть график передаточной характеристики изменяет свой наклон. Если коэффициент меньше 1, то характеристика перемещается по часовой стрелке. Заводская установка 1.

    Под сдвигом характеристики понимается, что к каждому измеренному значению прибавляется коэффициент с учетом знака, то есть характеристика поднимается или опускается параллельно себе. Заводская установка 0.




    7.6. Вы можете изменить PIN-код, для того, чтобы исключить несанкционированное использование камеры. (Заводская установка 2517). Для этого в разделе Авария (шаг влево - F4) есть окно ввода PIN кода. После ввода нового кода он немедленно вступает в действие. Если при включении программы, введенный код не соответствует запрограммированному, камера перейдет в режим Авария. Режим Авария будет отключен только после ввода корректного кода.

    7.7. В процессе работы контроллер осуществляет запись текущих значений (текущая температура, текущий шаг, текущий цикл) в энергонезависимый раздел памяти. Данная информация сохраняется при выключении контроллера в течение не менее 14 дней. В разделе «Сервис/ наладка» существует специальное окно по управлению архиватором (рис. 12).


    При нажатии кнопки «СБР» все данные стираются. Пользователь может задать период времени архивации в секундах. Объем архива ограничен. Сохраняется не менее 1000 значений. Получить данные из архива можно при помощи программы «Консоль».

    Характерные неисправности и методы их устранения описаны в Приложении №2.

8. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ


8.1. Климатическая камера должна храниться в упаковке предприятия – изготовителя при температуре окружающего воздуха от +5 до +35С и относительной влажности воздуха до 80% при температуре 25С. Хранение климатической камеры без упаковки следует производить при температуре окружающего воздуха от +10 до +35С и относительной влажности воздуха до 80% при температуре 25С. В помещении для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

8.2. Климатическая камера должна транспортироваться в закрытом транспорте любого вида при температуре окружающего воздуха от -50 до +50С и относительной влажности воздуха до 98% при температуре 25С. Железнодорожные вагоны, контейнеры, кузова автомобилей, используемые для перевозки приборов, не должны иметь следов перевозки цемента, угля, химикатов и т. п.

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА


9.1. Предприятие – изготовитель гарантирует соответствие климатической камеры всем требованиям технических условий указанных в данном паспорте при соблюдении соответствующих условий эксплуатации, транспортировки и хранения.

9.2. Гарантированный срок эксплуатации климатической камеры составляет 12 месяцев с момента поставки в адрес Заказчика.

9.3. Предприятие-изготовитель не несет ответственности за порчу исследуемых образцов и выход из строя климатической камеры из-за нарушения правил загрузки камеры.

10. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ


Камера климатическая СМ -30/75 - XX ТВХ, заводской №, выпущенная , соответствует техническим характеристикам настоящего паспорта и признана годной к эксплуатации.

Предприятие- изготовитель:

Общество с ограниченной ответственностью «Климат »

По вопросам качества и эксплуатации обращаться по адресу:

195220, Санкт-Петербург, пр. Науки д. 17А

Телефон/факс: (812) 515-20-16

Представитель ОТК ____________________________

( подпись представителя ОТК)


ПРИЛОЖЕНИЕ №1

Принципиальная электрическая схема климатической камеры.





0


ПРИЛОЖЕНИЕ №2

Характерные неисправности и методы их устранения


№

п/п
Наименование неисправности
Вероятная причина
Метод устранения

1.
Камера не включается, не светится Пульт
* Неисправен переключатель «СЕТЬ»
Проверить наличие напряжение на входе схемы А0,А1,В0,В1,С0,С1

2
Пульт светится, камера не поддерживает температуру и влажность, исполнительные устройства не включаются.
* Не включен переключатель «Мощность»,

* Не была дана команда «Пуск»

* Камера в режиме «Авария»
Камера находится в режиме «Настройки», «Останов» или «Стоп», Определить состояние камеры по индикации и дать команду для начала работы

3
Горит сигнал «Перегрев»,

температура в камере в пределах допустимой

* Неправильная установка на шкале «Пожарного датчика»
Провести правильную регулировку.

4
Не работает один из компрессоров, пускатели в положении включено
*Пропала фаза питания

А или В

*Сработали автоматы защиты сети
Восстановить питающее напряжение


Включить автомат защиты сети

7
Компрессор греется, температурное реле отключает цепь питания
* Утечка фреона в системе

* Забился фильтр осушитель
Найти место утечки, устранить и заправить.

Заменить фильтр, в случае необходимости заменить масло.

8
Скорость нагрева ниже заявленной.

* Не работает один из ТЭНов
Проверить контакты ТЭНов, в случае выхода из строя заменить

9
Скорость охлаждения ниже заявленной.

* Снижена хладопроизводительность вследствие образования инея на испарителе
Просушить камеру, проверить герметичность уплотнителя двери, незначительная утечка фреона второго каскада.

Данная проблема часто возникает при переходе из режима «Влажность» в режим «Тепло-Холод», лишнюю влагу целесообразно удалить вручную (вытереть стенки камеры)

11
Компрессор выключается по «аварии низкое давление»
* Утечка фреона
Устранить не герметичность, провести дозаправку

13
Не включается режим «Влажность»
Заданная температура ниже «0»
Режим «Влажность» можно включить только при температуре не ниже «0».

14
Не обеспечивается поддержание заданного значения относительной влажности

( текущее значение ниже заданного)

* Закрыта заглушка паропровода

* Не работает вентилятор паропровода

* Низка температура воды в парогенераторе

* Не включен режим «Влажность»

* Регулятор мощности ВОNECO настроен на пониженную мощность

* Загрязнена мембрана парогенератора

* Закончилась вода в бачке

* Нарушена герметичность

паропроводов, вышел из строя вентилятор

* уменьшился зазор в подающем диффузоре
Удалить заглушку внутри камеры


Выяснить причину


В течение 10 минут работы камеры температура воды повышается, что обеспечивает повышение производительности парогенератора

Включить режим «Влажность»

Повернуть регулятор мощности на максимальное значение (по часовой стрелке до упора).

Очистить мембрану от накипи

Долить воду в бачек

Обеспечить герметичность паропроводов, заменить вентилятор


Механически увеличить щель в подающем диффузоре (внутри форкамеры на задней стенке) [для камер ТВХ c увлажнителем «Boneco»]

15
В режиме Влажность не загорается индикатор «ПАР»
Температура генератора пара ниже оптимальной;

Нарушено электрическое соединение по цепи управления или по силовой цепи,

вышел из строя ТЭН или твердотельное реле.


Проверить электрические соединения , в случае необходимости заменить неисправные детали.

16
Относительная влажность ниже заданной

В парогенератор поступает недостаточное количество воды, засорились трубопроводы, вышел из строя электромагнитный клапан, из линии паропровода утечка во внешнюю среду
[

17
Относительная влажность выше заданной и изменяется в широких пределах.
Температура парогенератора выше заданной.
Заменить парогенератор.

18
Не обеспечивается поддержание заданного значения относительной влажности

( текущее значение выше заданного)
* Мощность парогенератора слишком велика

* Не работает осушение

* Нарушена герметичность
Уменьшить мощность парогенератора (повернуть регулятор мощности против часовой стрелки) Определить причину (для ТВХО)

Проверить паропроводы, уплотнение дверей

19
Датчик влажности показ значение больше 100 %

* Датчик «залит», на чувствительном элементе датч образовался конденсат
Просушить камеру и датчик

20
Показания датчика влажности близки к «0» и не изменяются.

Блок питания датчик сигнализирует короткое замыкание (мигает светодиод)
* Вышел из строя датчик влажности или замыкание в кабеле.
Заменить кабель или датчик

21
Показания датчиков температуры и влажности

«скачут»
* Нарушена или частично повреждены линии связи

Проверить надежность соединения на клеммах, проверить сохранность кабеля, проверить заземление экрана кабеля.

22
Не обеспечивается заданная точность поддержания отрицательной температуры
* Вышел из строя один из электромагнитных клапанов
Проверить линии электрических соединений и сопротивление катушек. В случае выхода из строя заменить.

23
Камера в режиме «Тепло-Холод» остановлена по Аварии (Датчик влажности)
* Режим «Авария» возникает в том случае, если датчик влажности не отключен, а температура поддержания ниже -30°С.
Удалить датчик влажности из камеры, установить заглушки на технологическое отверстие, отсоединить электрический разъем,

24
Камера не поддерживает заданные температуру и влажность, а какие-то другие значения
У камера включён БПТИ, и работа осуществляется по данным одного из шагов программы
Отключить БПТИ нажатием кнопки «Сброс».

25
После сбоя электропитания на ЖКИ Пульта установились произвольные значения параметров.
* В результате электрических помех, в контроллере повреждена

операционная система или управляющий алгоритм
Перезагрузить контроллер – включить и выключить питание.

Проверить заземление, наиболее вероятной причиной сбоя контроллера является отсутствие или некачественное заземление.

При сбое операционной системы необходимо обратиться в службу сервиса, т.к. для ее восстановления необходимо специальное оборудование.

26
Дребезг и посторонний шум при работе холодильного агрегата
* Камера установлена не на плоскую поверхность, либо при транспортировке агрегаты были смещены, в связи с чем возникают вибрации агрегатов или корпуса
Установить камеру горизонтально при помощи регулируемых ножек и установить между дребезжащими деталями звукопоглощающие прокладки из резины

27
Дребезг внутри камеры
* Плохо закреплен экран

* Нарушилась центровка рабочего колеса

* вышел из строя подшипник либо переходник


Отремонтировать либо заменить неисправный узел

28
При нажатии кнопки «Свет» не светится лампа освещения
*Перегорела лампа

* Вышла из строя кнопка
Заменить лампу

Заменить кнопку

29
Неплотно закрывается дверь
* Снизилась жесткость резинового уплотнения
Повысить степень герметичности за счет смещения регулируемого упора

30
Дверь опустилась относительно корпуса камеры
* Сработались промежуточные шайбы
Снять верхнюю ось, снять дверь, поместить на нижнюю ось две три шайбы, предварительно смазав их густой смазкой, установить дверь и верхнюю петлю на место.

31
На полу рабочей камеры скапливается вода
* Засорилась дренажная трубка
Продуть сжатым воздухом дренажную трубку

32
Во время работы на холод под камерой скапливается вода
* На трубках холодильного агрегата скапливается иней, в процессе работы он таит.
Для исключения образования воды необходимо восстановить (либо увеличить) слой теплоизоляции на трубках холодильного агрегата (со стороны всасывания).

33
В архиваторе хранятся данные

за предыдущий период, текущие данные не сохранены
*Архиватор переполнен
Емкость памяти архиватора конечна, поэтому рекомендуется обнулять его содержимое по возможности чаще (после их копирования на другой носитель), можно устанавливать более длительный период фиксирования текущих значений

34
Данные в архиваторе фиксируются на произвольную дату
* Неправильно установлены текущие дата и время на Пульте
Установить правильное время и дату

35
Контроллер не работает в сети
* Неправильно указан сетевой адрес , не установлена программа SCADA
Получить консультации у производителя, установить корректные сетевые параметры

36
У камеры в любом режиме расходится Туст с заданным значением.

Неправильно уставлено значение

Скор Т

В значение Скор Т нужно установить «0»,если это не специальная задача.
