Станция управления насосами
«САМСОН»
ПАСПОРТ
Станция управления насосами
«САМСОН»
- Назначение ……………………………………………………………. 3
- Технические характеристики …………………………………….. 4
- Условия эксплуатации ……………………………………………… 5
- Комплектность ………………………………………………………... 5
- Меры безопасности ………………………………………………… 5
- Устройство и принцип работы …………………………………… 6
- Размещение и монтаж …………………………………………….. 6
- Порядок настройки и работы …….………..……………………… 7
- Правила хранения и транспортирования ……..………………. 10
- Гарантийные обязательства ……………………………………….. 10
- Свидетельство о приемке ………………………………………….. 11
- НАЗНАЧЕНИЕ
Станция управления насосами «Самсон» служит для автоматического управления и защиты трехфазного электродвигателя переменного тока напряжением ~ 380В. Управление и защита осуществляется с помощью микропроцессорного прибора защиты и контроля «АВК-УЗН1».
Аварийное отключение происходит при возникновении:
- недопустимых перегрузок электродвигателя;
- обрыва одной или двух фаз;
- асимметрии фазных токов;
- недопустимого тока утечки;
- холостого хода электродвигателя;
- вибрации контактов магнитного пускателя;
- ошибочного срабатывания датчиков;
- короткого замыкания в электрической цепи электродвигателя;
- недопустимо - низкого дебета скважины (по датчику сухого хода- ДСх, при работе с погружным насосом).
Автоматическое управление обеспечивает:
- режим работы водоподъем или дренаж;
- включение/отключение электродвигателя по сигналам от датчиков уровня или других датчиков;
- защиту электродвигателя от частых пусков;
- пуск электродвигателя после восстановления питающего напряжения;
- контроль и индикацию рабочего тока электродвигателя;
- контроль и индикацию положения контактов датчиков;
-
- контроль и индикацию аварийного состояния.
Применение «АВК-УЗН1» в качестве устройства защиты и управления электродвигателем позволяет оперативно выявлять аварийные режимы работы и своевременно, автоматически производить его отключение, что обеспечивает надежную, долгую и безаварийную его эксплуатацию.
II. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Параметры контролируемой электрической сети ……. 3ф ~50Гц 380В
- Диапазон контролируемых токов электродвигателя, А от 0 до 12
- Время срабатывания схемы защиты прибора:
- при обрыве любой из фаз ………………………………..без выдержки
- при перегрузке 1,25 Iн тока уставки защиты …………………480 сек.
- при перегрузке 2 Iн тока уставки защиты ……… …… без выдержки
- при превышении тока утечки…. …………….……..…… без выдержки
- холостой ход электродвигателя …… ………………………….. 30 сек.
- при ошибочном срабатывании датчиков……………….без выдержки
- по сигналу от датчика ДСх …………… ............... без выдержки
- Максимальное сечение силовых проводов (не более) …….. 50 мм2
- Максимальное сечение проводов цепи управления (не более)2,5 мм2
- Степень защиты корпуса……………….…………………………….. IP20
- Напряжение питания ..… …… 380В (50÷60Гц)
- Потребляемая мощность (не более) ....……………………………3 Вт
- Нагрузка на контакты внутреннего реле при напряжении 220/380В (не более) …………………… 2,5 А
- Точность показаний прибора (не хуже )……..……………………. ± 2%
- Масса прибора (не более) ….……………………………………… 4кг
- Габаритные размеры ...………..………………………... 410х310х170
III. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Станция управления насосами «Самсон» предназначена для эксплуатации в следующих условиях:
- температура окружающего воздуха -25 ÷ +500 С;
- относительная влажность воздуха (при Т = +250 С) не более 95%;
- допустимая высота над уровнем моря до 2000м;
-окружающая среда должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры до недопустимых пределов;
- вибрация не должна превышать 9,8 м/с2 в диапазоне от 1 до 100Гц.
IV. КОМПЛЕКТНОСТЬ
В комплект поставки входит:
- Станция управления насосами «Самсон»-----------1 шт.
- комплект ключей----------------------------------------------3 шт.
- паспорт ---------------------------------------------------1 шт.
V. МЕРЫ БЕЗОПАСНОСТИ
- Станция управления насосами «Самсон» относится к классу защиты - О по ГОСТ 12.2.007.0-75.
- При проведении работ обслуживающий персонал должен соблюдать требования по технике безопасности в соответствии с ГОСТ 12.3.019-80.
- К эксплуатации и обслуживанию станции управления насосами «Самсон» допускается персонал прошедший обучение по правилам эксплуатации электроустановок и техники безопасности при эксплуатации, прошедший инструктаж по технике безопасности, изучивший настоящий документ и имеющий допуск к работам с электроаппаратурой под напряжением до 1000В.
- При монтаже и эксплуатации станции необходимо руководствоваться требованием «Правил эксплуатации электроустановок потребителей», «Правил устройства электроустановок», «Правил техники безопасности при эксплуатации электроустановок потребителей» и требований настоящего документа.
- Все подключения производить при снятом напряжении.
- Внимание! Ремонт и профилактику электродвигателя проводить только при отключенном вводном автомате
VI. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

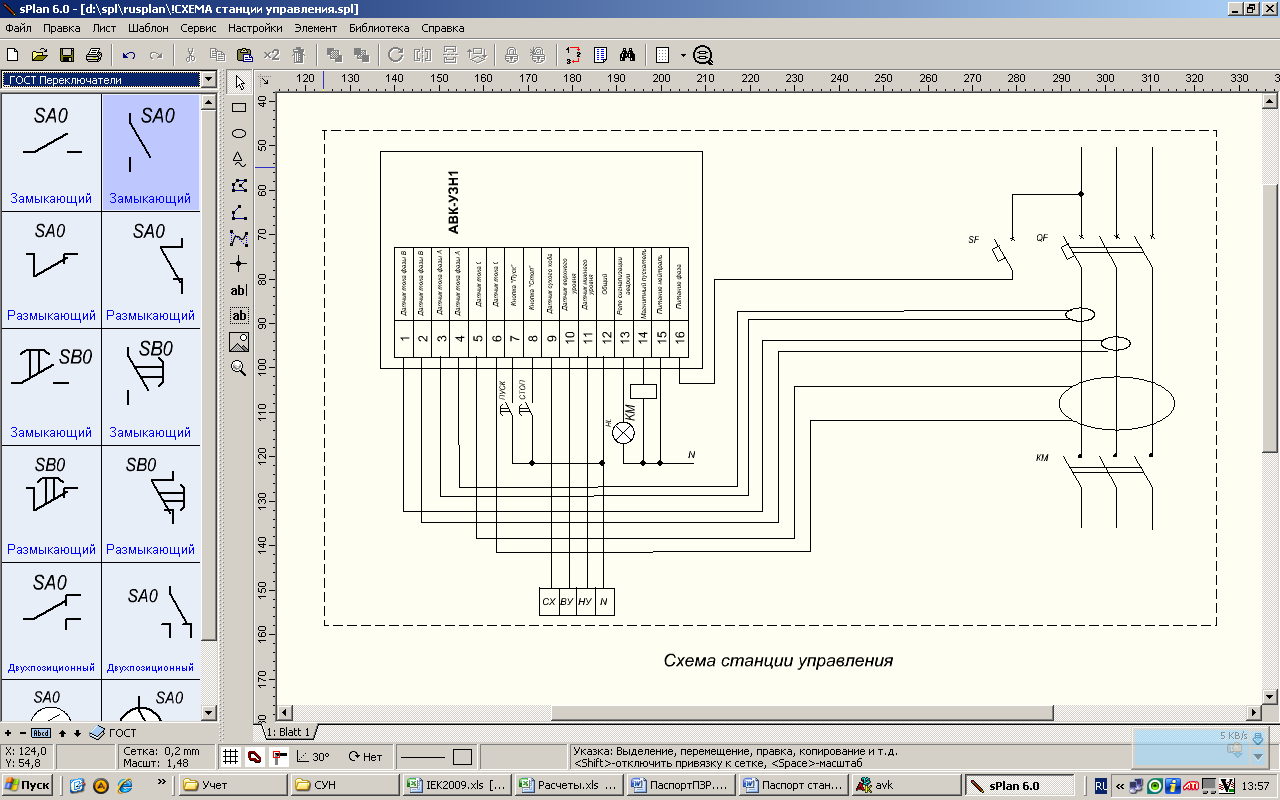

- Станция управления насосами «Самсон» - конструктивно выполнена в виде устройства в металлическом корпусе со степенью защиты IP54.
- Внутри корпуса размещено прибор защиты контроля и индикации «АВК-УЗН1».
- На крышке прибора расположена лицевая панель с цифровым индикатором и кнопками управления.
- Цифровой индикатор отображает:
- величину рабочего тока или ток настройки , в амперах ;
- режим управления электродвигателем;
- положение контактов датчиков;
- код аварийного режима, при котором сработала защита.
- величину рабочего тока или ток настройки , в амперах ;
- Цифровой индикатор отображает:
6.3.2 Кнопки управления:
― «уст» - переводит режим работы устройства, в режим настройки – задание величины номинального тока электродвигателя и задание логики работы в зависимости от подключаемых датчиков.
― «+» и «-» - предназначены для выбора величины номинального тока и типа логики в режиме настройки, а также для просмотра величин фазных токов в рабочем режиме.
― «сброс» - предназначен для перевода устройства из режима «Авария» в рабочий режим.
- Для оперативного анализа причины возникновения аварии в АВК-УЗН1 используются коды аварий. При возникновении аварии происходит отключение цепи управления электродвигателем и на индикаторе тока отображается в буквенно-цифровом виде код аварии:
- Е1 – перегрузка;
- Е2 – холостой ход;
- Е3 – перекос токов по фазам;
- Е4 – обрыв фазы;
- Е5 – сухой ход;
- Е6 – превышение максимального значения тока утечки;
- Е7 – ошибочное срабатывание датчиков.
- Е8 – вибрация контактов магнитного пускателя;
- Е9 – ошибка пользователя;
- Е0 – ошибка чтения калибровочных коэффициентов ( необходима замена прибора).
- Е1 – перегрузка;
VII. РАЗМЕЩЕНИЕ И МОНТАЖ
- Станция монтируется на горизонтальную плоскость.
- Монтаж силовых цепей и цепей управления производится согласно прилагаемых схем.
- Корпус должен заземляться.
Внимание!:
При подключении питания к устройству фазный провод должен приходить на клемму «16».
При проведении работ по подключению станции управления насосами «Самсон» строго выполняйте правила электробезопасности. Работы могут проводится только квалифицированным, обученным персоналом и при снятом напряжении питания.
VIII. ПОРЯДОК НАСТРОЙКИ И РАБОТЫ
- Подключить провода управления согласно выбранной схеме и руководящих документов.
- Подключить электродвигатель и электропитание.
- При нажатой кнопке «СТОП» включить автоматический выключатель цепей управления.
- После первоначальной индикации ( - - - - ) прибор переходит в режим СТОП ( индикация «С» в окне «режим» ) На среднем индикаторе в окне «параметры» прочерк снизу отображает замкнутое состояние контакта датчика нижнего уровня, прочерк посередине - разомкнутое состояние контакта датчика сухого хода ( аварийная ситуация ), прочерк сверху - замкнутое состояние контакта датчика верхнего уровня. Кнопку «СТОП» отпустить.
- Выставить паспортное значение номинального тока электродвигателя и режим работы, для этого:
- Нажать кнопку «уст» при этом в окне «режим» индикация «У», в окне «параметры» индикация величины номинального тока электродвигателя в амперах.
- Кнопками «+» и «-» выставить паспортное значение номинального тока электродвигателя.
- Снова нажать кнопку «уст» при этом в окне «режим» индикация «П», в окне «параметры» индикация режима работы ( цифра от 1 до 4 ).
- Кнопками «+» и «-» выставить необходимый режим работы:
- Нажать кнопку «уст» при этом в окне «режим» индикация «У», в окне «параметры» индикация величины номинального тока электродвигателя в амперах.
1 – водоподъем с датчиками уровня ( схема 1 );
2 – водоподъем с контактным манометром ( схема 2 );
3 – водоподъем с датчиком давления ( схема 3 );
4– дренаж с датчиками уровня( схема 1 ).
- Снова нажать кнопку «уст» при этом в окне «режим» индикация «С», в окне «параметры» индикация положения контактов датчиков.
- Включить вводной автомат и нажать кнопку «ПУСК»,в результате чего, при правильном подключении датчиков, произойдет запуск электродвигателя. При этом в окне «режим» индикация «А».
- Нажимая кнопку «+» поочередно просмотреть значения реально потребляемого тока утечки ( индикация «0» в окне «режим» ) и токов по фазам ( индикация «1» - фаза А; индикация «2» - фаза В; индикация «3» - фаза С ). Значения фазных токов в амперах высвечивается в окне «параметры». Значение тока утечки высвечивается в миллиамперах.
- Нажать кнопку «СТОП» в результате чего электродвигатель остановится и прибор переходит в режим СТОП ( индикация «С» в окне «режим» ).
- При необходимости корректировки выставленного значения тока нажать кнопку «уст»,при этом в окне «режим» индикация «У», в окне «параметры» индикация величины номинального тока электродвигателя.
- Кнопками «+» и «-» выставить необходимую величину номинального тока.
- Два раза нажать кнопку «уст» при этом в окне «режим» индикация «С», в окне «параметры» индикация положения контактов датчиков.
- Настройка окончена, прибор готов к работе.
- Если предусматривается ручное управление электродвигателем без датчика сухого хода, то необходимо собрать схему 5. В этом случае прибор будет выполнять только функцию защиты электродвигателя.
- Работа в ручном режиме:
Для управления электродвигателем в ручном режиме необходимо выставить режим работы прибора «1».При выбранном режиме работы управление электродвигателем осуществляется оператором от кнопочного поста «Пуск/Стоп».Следует учесть, что устройство АВК-УЗН1 защищает электродвигатель от частых повторных пусков, поэтому повторный запуск электродвигателя можно производить
- Работа в автоматическом режиме:

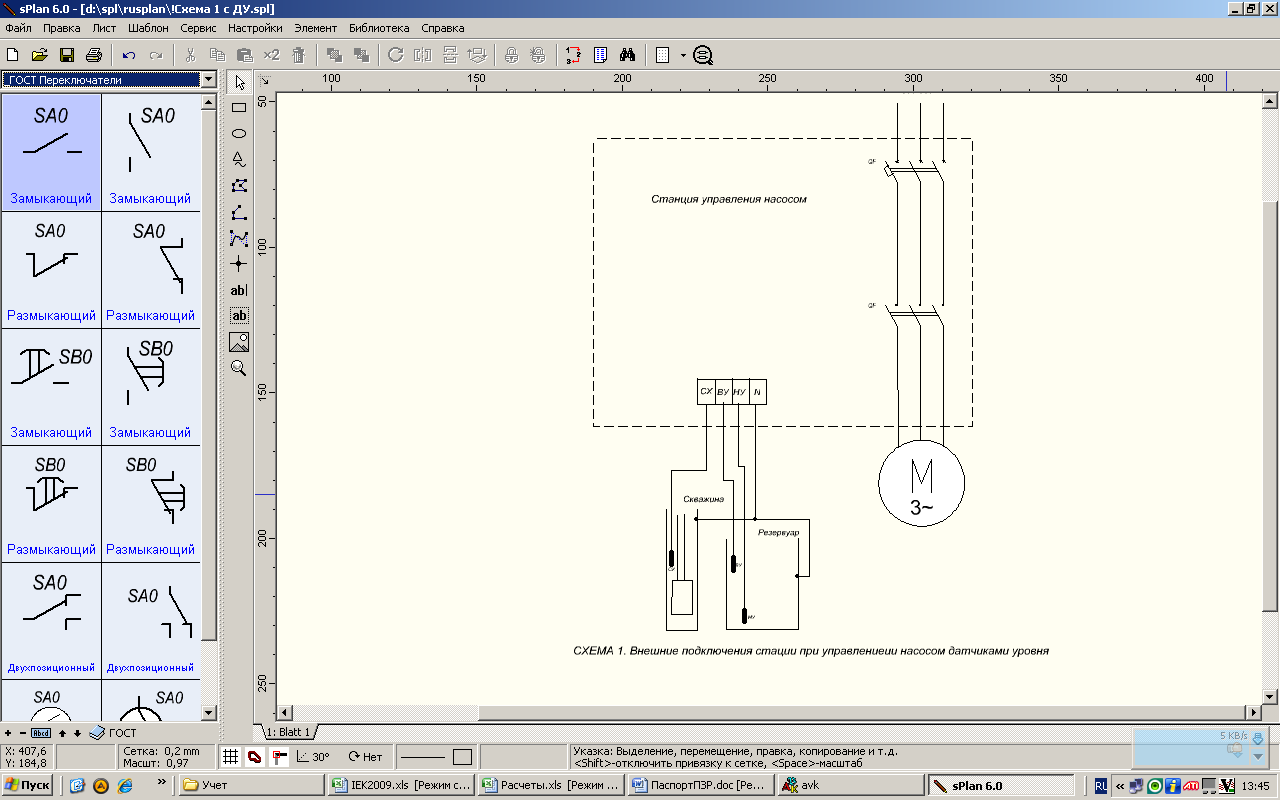

- Водоподъем в автоматическом режиме с датчиками уровня ( РЕЖИМ 1; СХЕМА 1 ):
- В исходном состоянии, в случае отсутствия воды в резервуаре, при подаче электропитания происходит автоматическое включение электродвигателя насоса;
- При достижении уровня воды в резервуаре до датчика « ВУ» происходит автоматическое выключение электродвигателя насоса;
- При падении уровня воды в резервуаре ниже датчика «НУ» происходит автоматическое включение электродвигателя насоса для подачи воды в резервуар и цикл повторяется;
- Датчики «ВУ» и «НУ» (верхнего и нижнего уровня) устанавливаются в зависимости от технических характеристик резервуара.

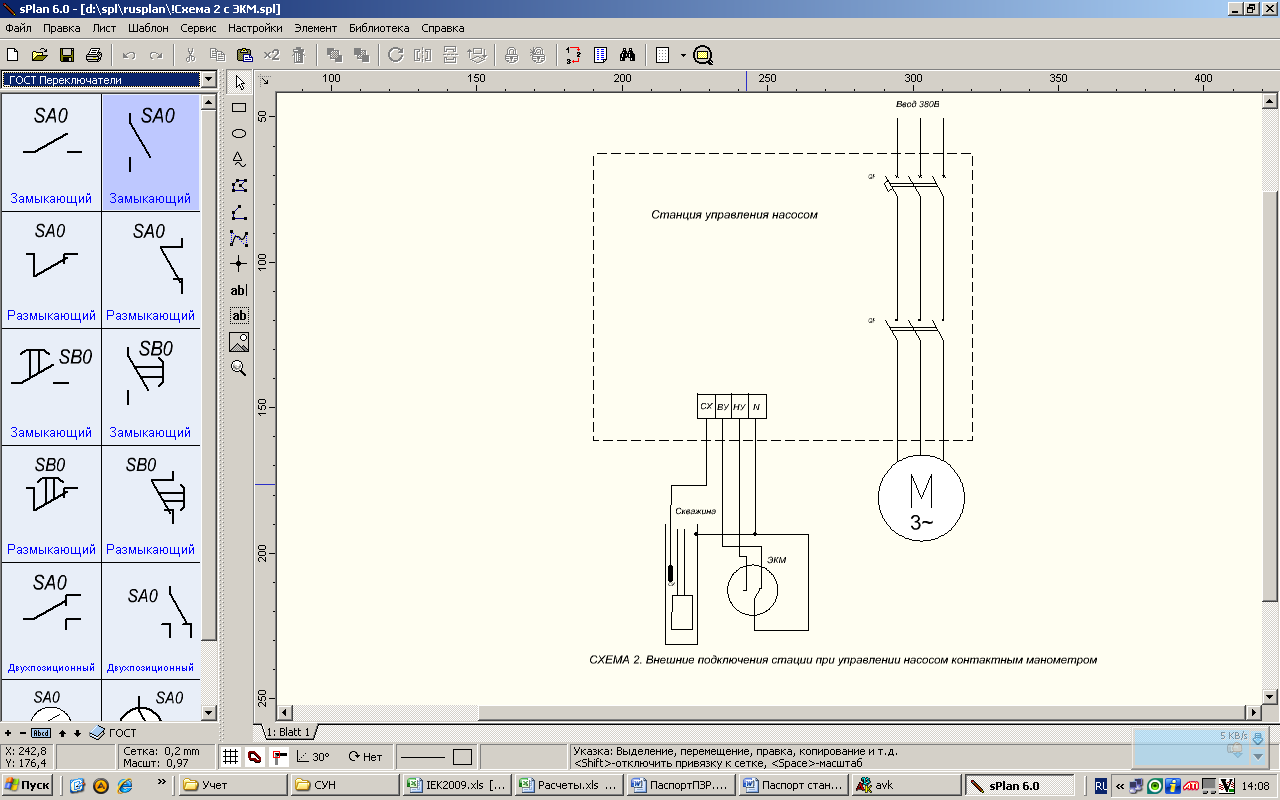

- Водоподъем в автоматическом режиме с контактным манометром ( РЕЖИМ 2; СХЕМА 2 ):
- В исходном состоянии, в случае отсутствия давления, при подаче электропитания происходит автоматическое включение электродвигателя насоса, так как подвижный контакт и «НУ» замкнут;
- При замыкании подвижного контакта с контактом верхней уставки «ВУ» происходит автоматическое выключение электродвигателя насоса;
- При замыкании подвижного контакта с контактом нижней уставки «НУ» происходит включение электродвигателя насоса, и цикл повторяется;
- Если в исходном состоянии подвижной контакт «ЭКМ» находится между контактами «ВУ» и «НУ», то при подаче питания электродвигатель насоса не включится. Включение электродвигателя насоса произойдет по замыканию подвижного контакта с контактом датчика «НУ».

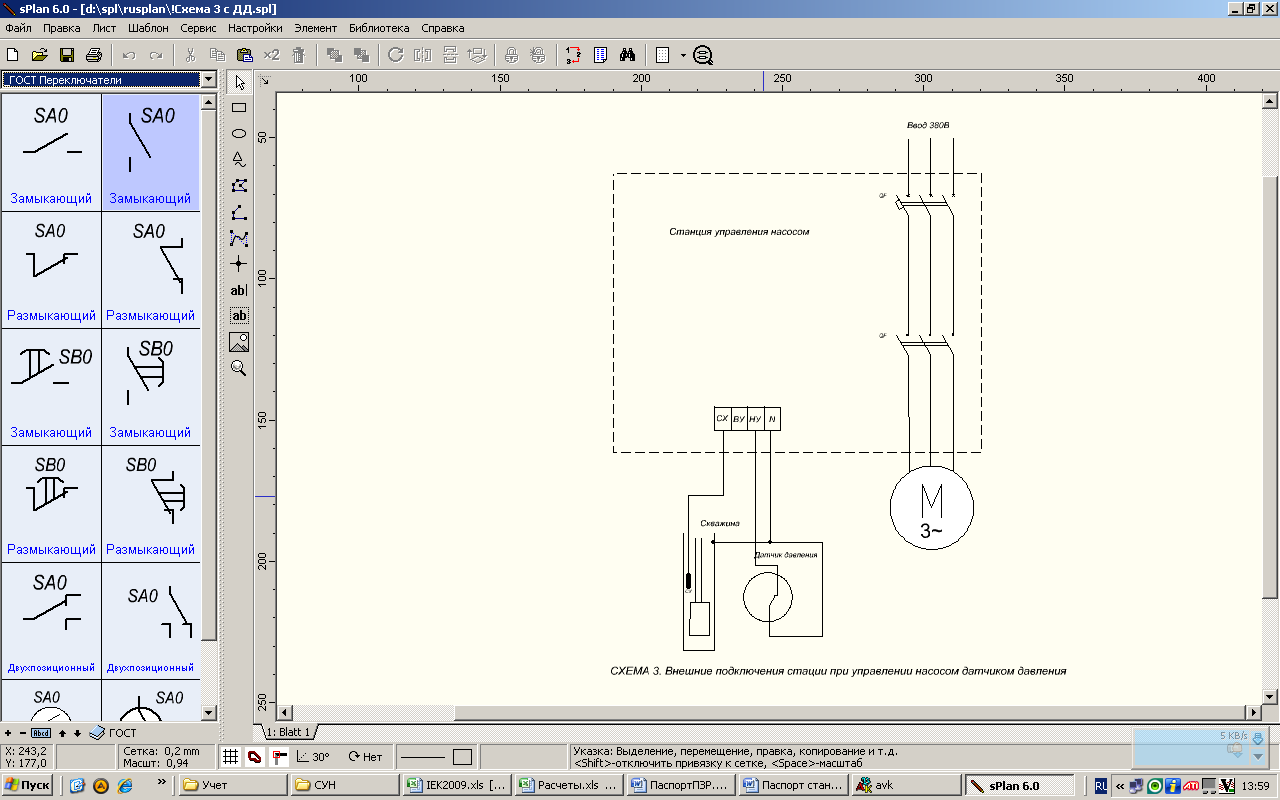

- Водоподъем в автоматическом режиме с одноконтактным датчиком давления ( РЕЖИМ 3; СХЕМА 3 ):
В исходном состоянии, в случае отсутствия давления на датчик давления, при подаче электропитания происходит автоматическое включение электродвигателя насоса, так как подвижный контакт датчика давления замкнут;
При размыкании контакта датчика давления происходит автоматическое выключение электродвигателя насоса;
При замыкании контакта происходит включение электродвигателя насоса, и цикл повторяется
- Дренаж в автоматическом режиме дренаж с датчиками уровня ( РЕЖИМ 4; СХЕМА 1 ):
- При достижении уровня воды в резервуаре до датчика ВУ происходит автоматическое включение электродвигателя насоса;
- При падении уровня воды в резервуаре ниже датчика НУ происходит автоматическое выключение электродвигателя насоса.
- Защита электродвигателя глубинного насоса от недопустимо низкого уровня воды в скважине:
- Для защиты электродвигателя глубинного насоса от недопустимо низкого уровня воды в скважине используется датчик сухого хода «ДСх»;
- Работоспособному состоянию погружного насоса соответствует замкнутое состояние датчика сухого хода (ДСх) относительно («ОБЩЕГО») провода (датчик ДСх находится под водой);
- аварийному состоянию погружного насоса соответствует разомкнутое состояние датчика сухого хода (ДСх) относительно («ОБЩЕГО») провода (датчик ДСх находится выше уровня воды);
- В случае не использования датчика сухого хода (ДСх), , необходимо установить перемычку между выводами СХ и N клеммных винтовых зажимов станции.
- Для защиты электродвигателя глубинного насоса от недопустимо низкого уровня воды в скважине используется датчик сухого хода «ДСх»;
- Аварийные ситуации. При возникновении аварийной ситуации «АВК-УЗН1» отключит магнитный пускатель управления электродвигателем и на индикаторе зафиксирует код аварии. По коду аварии оперативно можно определить причину отключения электродвигателя.
- Дистанционный контроль работы. Для дистанционного контроля аварии электродвигателя можно использовать контакты 13 – 15 прибора «АВК-УЗН1». В рабочем режиме контакты 13-15 «АВК-УЗН1» разомкнуты. При возникновении аварии контакты замыкаются.
- Для возобновления работы электродвигателя необходимо устранить причину возникновения аварии и нажать кнопку «СБРОС».
IX. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОТРИРОВАНИЯ
9.1 Станция управления насосами «Самсон» должна храниться в упаковке в закрытых складских помещениях при температуре от -250 С до +600 С и относительной влажности воздуха не более 95% (при 350 С). Воздух помещения не должен содержать агрессивных паров и газов.
9.2 Станция управления насосами «Самсон» должна транспортироваться в упаковке при температуре от -250 С до +550 С и относительной влажности воздуха не более 95% (при 350 С).
9.3 Транспортирование допускается всеми видами закрытого транспорта.
X. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
10.1 Изготовитель гарантирует соответствие станции управления насосами «Самсон» требованиям ТУ У 31.2-32566103-001:2007 при соблюдении потребителем условий эксплуатации, монтажа и хранения.
10.2 Гарантийный срок эксплуатации станции -18 месяцев со дня продажи.
10.3 Изготовитель снимает гарантийные обязательства в случаях:
- механических повреждений;
- вмешательства в схему устройства;
- повреждение пломб изготовителя;
- эксплуатация станции с отклонением от требований руководящих документов и ТУ.
XI. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Станция управления насосами «Самсон» зав. № ______________ соответствует ТУ У 31.2-32566103-001:2007 и признан годным к эксплуатации
Дата изготовления «___»___________200 г. Подпись ___________
МП
Адрес изготовителя:
Украина ,61051, г.Харьков, ул.Монтажная,3
Тел.: (057)773-26-44, 773-26-93, 338-49-90
