УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
- При работе с климатической камерой и ее ремонте необходимо соблюдать общие требования технической эксплуатации электрооборудования и электроизмерительных приборов.
- Запрещается работа с климатической камерой при снятых защитных крышках.
- При работе с климатической камерой необходимо заземлять её корпус.
- Не допустимо попадание в рабочую камеру кислот, щелочей и других агрессивных веществ, которые могут взаимодействовать с металлами и полимерными материалами, из которых изготовлена климатическая камера.
ПОДГОТОВКА К РАБОТЕ.
ВНИМАНИЕ! При необходимости установки температуры ниже комнатной (менее 20оС) необходимо (во избежание появления инея на испарителе) проветрить и протереть внутреннюю поверхность рабочей камеры, удалив возможное наличие влаги.
Если Вы переходите на режим тепло с глубокого холода, то после оттайки камеры желательно убрать из нее лишнюю влагу, протерев ее стенки.
- Подготовительные операции
Установить климатическую камеру на устойчивую горизонтальную поверхность. Расстояние до стен и других объектов не должно быть менее 300мм. Горизонтальность установки отрегулировать высотой ножек.
6.1.1. Заземлить корпус климатической камеры, соединив шину заземления с болтом, расположенным на каркасе камеры.
6.1.2. Включить сетевой шнур в розетку. Включить переключатель «Сеть». Задать режим и температуру на пульте управления.
6.1.3. Загрузить исследуемые образцы в рабочую камеру. Для обеспечения устойчивого поддержания рабочих режимов камеры, необходимо обеспечить зазор не менее 10 см между образцами и контрольными датчиками на стенках рабочей камеры!
ВНИМАНИЕ! Подключение камеры и обслуживание электрической части должен производить квалифицированный персонал, имеющий допуск к работе с высоким напряжением.
6.2. Порядок работы.
6.2.1. Для включения камеры поверните выключатель «Сеть». Включается Пульт, раздается звуковой сигнал. На контроллер подается питающее напряжение, начинает мигать СД1 (внутри силового шкафа). После самотестирования контроллер переходит в рабочий режим, прекращается мигание СД1. На две секунды загорается светодиод «Режим» - принудительный сброс в «О» всех параметров.
6.2.2. На ЖКИ Пульта появляется технологический экран. Который предлагает выбор F7, F8, F9.
При нажатии F7 открывается окно конфигурации. В нём можно произвести корректировку часов и календаря реального времени. Ввести значение текущего времени, даты и дня недели. При нажатии F8 значения сохраняются, F9 – «Еsc». Пульт возвращается на технологический экран. Информация о реальном времени используется в архиваторе, при построении графиков и накоплении данных программой «Консоль» и т.д.
Опция F8 используется для технологических целей на заводе изготовителе, для ее использования необходимо вести пароль. Опция F9 включает управление камерой.
6.2.3. Пульт переходит в режим управления камерой. Нажимая кнопки навигации необходимо перейти к главному экрану. Предварительно следует изучить взаимное расположение разделов и экранов. Для того чтобы запрограммировать нужную температуру необходимо перейти к экрану «Заданная температура» (F2 от главного). Мигающий курсор будет находиться в поле «Заданная температура». Для редактирования нажать клавишу «Ввод», появится форма ввода с указанием граничных значений. С помощью цифровой клавиатуры водится необходимое значение. Нажатие клавиши «Ввод» сохраняет значение, клавиша «ESC» отменяет ввод, в поле остается старое значение. Если введенное значение не соответствует определенному диапазону - выдается сообщение об ошибке и значение не принимается. Если предполагается работа по программе испытаний, то включается БТПИ.
Выбор типа работы «Программный» (использование БПТИ) или «Постоянный» описан в п. 4.8.
6.2.4. Включить переключатель «Мощность», после чего питающее напряжение подается на исполнительные устройства.
6.2.5. Камера находится в режиме «Стоп». Контроллер осуществляет измерение входных величин, алгоритм управления камерой не выполняется. Светодиод «Режим» на панели управления не светится.
Если необходимые параметры работы камеры запрограммированы ранее (они находятся в энергонезависимой памяти и сохраняются в течение двух недель) включается режим «Работа» нажатием кнопки «Пуск/Останов».
В зависимости от значения выбранного типа работы камера начинает работать на поддержание заданной температуры, либо начинает выполнять первый шаг программы испытаний. На главном экране пульта появляется соответствующие значки. Загорается (либо начинает мигать) светодиод «Режим».
6.2.6. Для включение режима «Влажность» необходимо нажать кнопку «Влажность» не менее чем на 3 секунды. Если предполагается работа в режиме «Влажность». Выключение режима влажность также как и программного режима осуществляется кнопкой сброс. При работе по заданной программе командой на включение режима влажности является значение заданной влажности больше 0%. (10%)
6.2.7. Установить датчик влажности. Все остальные операции выполняются автоматически.
ВНИМАНИЕ! Выключение и включение переключателя «Мощность» на передней панели камеры является обязательным, т.к. в период самотестирования на выходе контроллера может появиться кратковременный управляющий импульс, что может привести к нежелательному, ложному запуску компрессоров.
6.2.8. Остановка выполнения алгоритма осуществляется повторным нажатием «Пуск/Останов», исполнительные устройства отключаются, светодиод «Режим» мигает – режим «Останов» (для «Постоянного» типа работы светодиод не горит - режим «Стоп»). Повторное нажатие кнопки «Пуск/Останов» переводит камеру в режим работа (программа температурных испытаний начинает работать с места остановки).
6.2.9. При выполнении программы испытаний камера последовательно выполняет шаги программы. На каждом шаге задается стабилизируемая температура скорость выхода на уставку, а также условия перехода на следующий шаг - достигнутая температура и (или) время.
После окончания программы испытаний (по окончании последнего шага последнего цикла) камера переходит в режим «Стоп». Если в процессе работы возникнет необходимость принудительно перейти на следующий, либо предыдущий шаг программы Необходимо перейти на экран управления БПТИ (F6 от главного) На экране есть кнопки принудительного перевода программы на шаг вперед и назад.
6.2.10. В том случае, если камера запрограммирована на «постоянный» тип работы, ее функционирование продолжается до нажатия кнопки «Сброс», «Пуск/Стоп» неограниченное время.
6.2.11. Выключение камеры осуществляется в следующем порядке - нажатие «Сброс», выключением «Мощность», «Сеть».
6.3. Ввод уставок и программы испытаний.
6.3.1. Для того чтобы задать температуру и влажность поддержания, достаточно ввести в параметр «Задание температуры» и «Задание влажности» необходимое значение раздел «Ввод».
Для специальных задач – обеспечения медленного нагрева или охлаждения с низкой скоростью (минимальное значение 0,5 градус в час) при достаточно высокой точности поддержания скорости предназначена опция скорость градус/мин. В том случае, если параметр «Скор Т» равен 0, ограничение скорости отсутствует, поэтому охлаждение и нагрев осуществляются с максимально возможной скоростью. Если параметр «Скор Т» равен, например пяти, то нагрев осуществляется со скоростью 5 градусов в минуту, если значение параметра отрицательное осуществляется охлаждение. Причем, необходимо строго следить за соотношением Ттек и Т уст для определения знака параметра. В противном случае алгоритм не будет работать правильно. Высокую точность поддержания значения скорости изменения температуры в камере обеспечивает специальный алгоритм.
6.3.2. Программирование камеры - выбор алгоритма работы, установка необходимой температуры, скорости выхода на уставку, условий перехода на последующий шаг, организация цикла, осуществляется на экранах раздела «Программирование»
При необходимости может использоваться программа «КОНСОЛЬ», которая позволяет вводить переменные в контроллер с компьютера. Интерфейс программы очень похож на интерфейс программы Exel. Программа распространяется бесплатно и может быть скопирована с сайта изготовителя контроллера ссылка скрыта. Пояснения работы с программой «Консоль» поставляются по заявке.
6.3.3. Для создания Программы температурных испытаний необходимо определить общую длину программы (параметр «Количество шагов в пр.», то есть общее количество шагов. Обычно шаг определяет какое-то единичное действие. Например, достижение заданной температуры (уставки) или поддержание её определённое время. В программе может быть не более 12 шагов.
Если необходима организация цикла, то есть часть программы должна будет повторяться заданное количество раз, задается количество циклов программы (параметр «Количество циклов»). Если количество циклов равно «0», то цикл не организуется, программа выполнит условия последнего шага и перейдет в режим «Стоп». Если количество заданных циклов больше «0», то после выполнения последнего шага программы (определяется параметром «Количество шагов программы») осуществляется переход на шаг имеющей значение параметра «Шаг начала цикла». То есть, если «Шаг начала цикла» равен 1, то вся программа с первого до последнего шага будет повторяться количество раз в соответствии с параметром «Количество циклов». Например, задано: «Длина программы» = 5, «Шаг начала цикла» = 3, «Количество циклов» = 2. Программа будет выполняться в следующем порядке по шагам: 1-2-3-4-5-3-4-5-3-4-5 (подчеркивание обозначает 1-й и 3-й цикл) после этого осуществляется переход в режим «Стоп».
6.3.4. Каждый шаг программы описывается несколькими переменными, которые приведены в таблице 7. Там же приведено краткое объяснение их назначения. «Т уставки» определяет ту температуру, к которой будет стремиться система управления камерой и которая будет поддерживается в установившемся режиме.
Параметры «ИЛИ», «Значение параметра», «Условие перехода», «Время шага час» и «Время шага мин» определяют условия завершения шага. То есть условия, выполнение которых влечет за собой переход на следующий шаг.
Общее количество шагов в программе
Номер шага, являющегося началом цикла
Экраны программирования одного из 12 шагов программы
Специальная функция значение по умолчанию «О»
Уставки на ШАГЕ N
Навигация

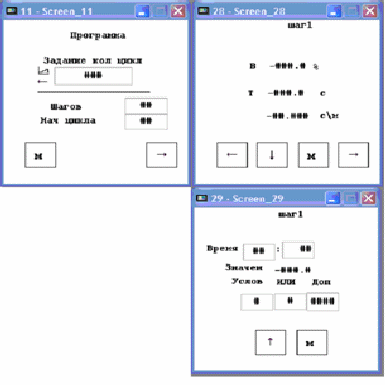

Рис. 11. Экраны, используемые для записи программы испытаний
«ИЛИ» - определяет, какие физические величины и их комбинация (И\ИЛИ) будут приняты во внимание. В нашем случае текущая температура в камере (Т тек) и время, прошедшее с начала шага «Время шага час» и «Время шага мин». Если учитывается только время – значение параметра игнорируется, если учитывается только значение – игнорируется время.
Если запрограммировано значение «ИЛИ значение ИЛИ время» переход на следующий шаг осуществляется по условию, которое было выполнено первым. Если запрограммировано значение «И», то переход на следующий шаг осуществляется при условии выполнении обоих условий одновременно.
«Значение параметра» - определяет значение температуры (Ттек), относительно которой будет приниматься решение о выполнении условий (больше/меньше);
«Условие перехода» - определяет соотношение Т тек и заданной температуры.
Табл. 7. Переменные для программирования шага программ при работе БПТИ
| Параметр | Пояснение | Значения |
| Длина программы | Количество шагов программы | 1…12 |
| Шаг начала цикла | Первый шаг цикла | 0…11 |
| Количество циклов | Количество повторений программы | 1…9999 |
| Т уставки | Рабочий диапазон | |
| ИЛИ | 0 - значение температуры / 1 - время 2 - ИЛИ значение ИЛИ время / 3 – И время И значение | |
| Значение перехода | В зависимости от диапазона работы камеры, °С | |
| Условие перехода | 0 - Т тек > Т уст / 1 - Т тек < Т уст 2 - φ тек > φ уст / 3 φ тек < φ уст | |
| Скор. Т | Скорость изменения уставки («-» - охлаждение; «+» - нагревание) | «0» |
