ПОЯСНИТЕЛЬНАЯ ЗАПИСКА


Предмет «Кинотеатры и видеозалы» один из профилирую­щих по специальности 2013 «Аудиовизуальная техника и звукотехническое обеспечение аудиовизуальных программ». Завершающим этапом обучения яв­ляется выполнение курсового проекта на одну из следующих тем:

1. Разработка кинотехнологической части проекта кино­театра (киноустановки).

2. Разработка планировочного и технологического решений помещений видеозалов (технологический проект видеозала).

3. Разработка кинотехнологической части проекта по пе­реоборудованию кинотеатра (киноустановки).


Курсовое проектирование имеет целью систематизировать знания учащихся по предмету «Кинотеатры и видеозалы»,а также по другим общетехническим и специальным предме­там, связанным с эксплуатацией кинооборудования и видеотехники; развить у учащихся навыки по применению полученных знаний к решению конкретной практической задачи по разработке кинотехнологической документации кинотеатра и видеозала; научить учащихся пользоваться исходными документами, применяемыми в процессе проектирования (строительными нормами и правилами; руководящими техническими материалами (РТМ) по развитию и техническому оснащению киносети, действующими на данном периоде; рекомендациями по проектированию и оснащению видеозалов, видеотек и ви­деокомплексов; правилами устройства электроустановок (ПЭУ); действующими отраслевыми стандартами: ОСТ 19-154-84 — «Кинотеатры и киноустановки. Технологи­ческие параметры зрительных залов», ОСТ 19-155-84 — «Кинотеатры и киноустановки. Светотехнические параметры изображения»); разрабатывать и правильно оформлять проектно-сметную документацию.

Курсовой проект содержит графические и текстовые мате­риалы. Графическими документами называются все виды схем и чертежей. К текстовым документам относятся поясни­тельная записка, технические условия, все виды специфика­ций и т. д.

Правила оформления всех этих документов определены соответствующими стандартами «Единой системы проектной документации» — ЕСПД.

ОРГАНИЗАЦИЯ И ПОРЯДОК

КУРСОВОГО ПРОЕКТИРОВАНИЯ

Перед началом курсового проектирования проводится вводное занятие, на котором разъясняются задачи курсового проекта, его значение для подготовки техников по спе­циальности 2013 «Аудиовизуальная техника и звукотехническое обеспечение аудиовизуальных программ»; сообщаются примерный план пояснительной записки и требования, предъявляемые к графической части проекта.

В процессе выполнения курсового проекта у учащихся могут возникнуть вопросы, на которые они получают ответы на устных или письменных консультациях.

Прием курсовых проектов производится преподавателем-ру­ководителем курсового проектирования. После проверки кур­совой проект допускается к защите, а в период экзаменаци­онной сессии возвращается учащемуся для ознакомления с исправлениями и указаниями.

Положительная оценка по предмету «Кинотеатры и видео­залы» выставляется только при условии успешной защиты курсового проекта. Учащимся, получившим неудовлетвори­тельную оценку по курсовому проекту, выдаются другие задания, и устанавливается новый срок для их выполнения.


ПРОГРАММА


МЕТОДИКА ПРОЕКТИРОВАНИЯ

КИНОТЕХНОЛОГИЧЕСКОЙ ЧАСТИ

ПРОЕКТА КИНОТЕАТРОВ И ВИДЕОЗАЛОВ


Цель и задачи курсового проектирования. Исходные дан­ные. Содержание технического задания (ТЗ). Исходные до­кументы, используемые при проектировании.

В результате разработки отдельных составляющих частей проекта учащийся должен уметь:

1) при разработке плана и разреза зрительного зала:

• выбирать наиболее приемлемую форму зала;

• определять размеры зала;

• определять размеры изображений при различных ме­тодах кинопроекции;

• рассчитывать и выбирать необходимые фокусные рас­стояния объективов;

• выбирать комплект оптики с учетом типа кинопроектора и требуемых методов кинопроекции;

• уточнять окончательные размеры изображения и выби­рать стандартный экран;

• осуществлять планировку мест и расчет путей эвакуации из зрительного зала с учетом взаимного расположения фойе и зрительного зала;

• решать перечисленные задачи как по заданной вместимости зрительного зала, так и для заданной формы и размеров зала в готовом помещении (угловом, примыкающем к общей части здания боковой или торцевой стеной и т. д.);

• выполнять построение подъема пола в зрительном зале графо-аналитическим методом:

• выполнять план и разрез проектируемого зала кинотеатра или киноустановки;


2) при наличии комплекса оборудования выбирать:

• кинопроекционную аппаратуру с учетом требуемых ме­тодов кинопроекции и по величине требуемого светового потока с учетом размеров экрана и его типа;

• количество постов с учетом типа кинотеатра и режима работы;

• электропитающие и электрораспределительные устройства с учетом мощности источника света кинопроектора;

• комплекс звуковоспроизводящей аппаратуры с учетом требуемой выходной мощности в зависимости от параметров зрительного зала и требуемых методов воспроизведения;

• вспомогательное оборудование в соответствии с дейст­вующими рекомендациями по техническому оснащению кино­установок;

• устройства автоматизации кинопоказа с учетом типа кинопроектора и комплектации вспомогательным оборудованием;


3) при проектировании комплекса помещений технологического обеспечения кинопоказа (помещений кинопроекционной группы):

• выбирать состав помещений и их площади с учетом типа кинопроектора, режима работы, состава комплекса кинооборудования;

• правильно размещать кинопроекционную относительно зрительного зала;

• размещать помещения комплекса относительно друг друга с учетом особенностей монтажа оборудования и удобства при эксплуатации;

• размещать выбранное оборудование в помещениях с учетом технологии кинопоказа, удобного и безопасного обслуживания, с учётом снижения стоимости монтажа и сни­жения помех звуковоспроизведения;

• выполнять планы и разрезы помещений технологического обеспечения кинопоказа с размещением в них оборудования;


4. при пользовании типовой кинотехнологической доку­ментацией в процессе курсового проектирования учащийся должен быть ознакомлен с отдельными типовыми и индивидуальными проектами, выполненными в технологическом и рабочем вариантах, с типовой технологической документа­цией;

5. при разработке принципиальных электрических схем внешних соединений основного, звуковоспроизводящего и вспомогательного оборудований:


• составлять на основе принципиальных электрических схем отдельных элементов киноустановки упрощенные струк­турные схемы внешних связей, принципиальные электрические схемы внешних соединений;

• выполнять принципиальные электрические схемы внешних соединений в однолинейном, многолинейном вариан­тах и в виде монтажных схем-таблиц;


6) при разработке монтажной схемы киноустановки:

• выбирать наиболее рациональный способ прокладки электрических линий применительно к конкретным условиям;

• выбирать марки проводов для линий различного на­значения;

• решать задачи по определению требуемого сечения жил проводов линий для силового, электроакустического и вспомогательного оборудований.


На всех этапах проектирования учащиеся должны обосно­вывать принятые решения не только с технической, на и с экономической точки зрения.


1. ИСХОДНЫЕ ДАННЫЕ И СОДЕРЖАНИЕ

КУРСОВОГО ПРОЕКТА

Исходные данные для курсового проекта определяются индивидуальным техническим заданием (ТЗ). В нем указы­ваются тип кинотеатра, вместимость зрительного зала или размеры и форма готового помещения под зрительный зал, объем графической части проекта и, возможно, другие дополнительные данные.

Режим работы кинотеатра может определяться расчетами в курсовой работе по предмету «Экономика» или указываться в техническом задании.

Форма и содержание заданий для курсового проектирова­ния должны соответствовать «Инструкции об организации курсового проектирования в средних специальных учебных заведениях» и утверждаться на заседании соответствующей предметной методической комиссии.

Содержание проекта

В соответствии с действующими «Правилами технической эксплуатации кинооборудования кинотеатров и киноустано­вок» содержание проектно-сметной рабочей документации кинотехнологической части проекта следующее:

1. план и разрез зрительного зала и помещений техноло­гического обеспечения кинопоказа с размещением экрана, зрительских мест, входов, выходов, технологического обору­дования, с нанесением кинотехнологических параметров и про­кладкой электрических линий цепей питания и управления к оборудованию, размещенному в зрительном зале, масштаб 1 : 100 или 1 : 50;

2. план и разрезы помещений технологического обеспе­чения кинопоказа с размещением оборудования и аппаратуры, масштаб 1 : 20;

3. принципиальные электрические схемы внешних соеди­нений кинопроекционного, электросилового, вспомогательного и звуковоспроизводящего оборудований (отдельно для комплекса звуковоспроизводящей аппаратуры и комплекса ос­новного и вспомогательного силового оборудований);


4. схема черновой раскладки труб или схема трассировки каналов и борозд, масштаб 1 : 20;

5. монтажная схема киноустановки, масштаб 1 : 20;

6. чертежи на нестандартное оборудование (механическое оборудование экрана, пульта ВРГ и др.);

7. сметно-финансовый расчет на монтаж и оборудование киноустановки;

8. пояснительная записка, содержащая расчеты и пояснения, связанные с планировочными решениями зала и помещений кинотехнологического обеспечения кино- или видео­показа, обоснования выбора основного и вспомогательного технологического оборудований, их технические данные, ука­зания по особенностям размещения и крепления оборудова­ния, пояснения к нестандартным решениям в принципиальной или монтажной схеме, обоснования выбора электромонтаж­ных материалов, расчеты требуемых сечений жил проводов, расчеты и пояснения по системе защитного заземления.


Содержание курсового проекта

Из содержания техно-рабочего кинотехнологического про­екта видно, что графическая и расчетная части содержат большой объем, поэтому учащиеся выполняют только часть проекта в соответствии с индивидуальным заданием на кур­совое проектирование. Исходя из «Инструкции об организа­ции курсового проектирования в средних специальных учеб­ных заведениях», объем пояснительной записки должен быть около 20 страниц, а графическая часть — 2 листа формата А4 или А3.


2. МЕТОДИКА ВЫПОЛНЕНИЯ

КИНОТЕХНОЛОГИЧЕСКОЙ ЧАСТИ

ПРОЕКТА КИНОТЕАТРА (КИНОУСТАНОВКИ)

Для составления кинотехнологической части проекта ки­нотеатра (киноустановки) рекомендуется определенная по­следовательность основных этапов проектирования:

первый — разработка плана и разреза (продольного) зри­тельного зала;

второй — выбор комплекса основного и вспомогательного кинотехнологического оборудований;

третий — разработка плана и разрезов комплекса поме­щений технологического обеспечения кинопоказа;

четвертый — разработка принципиальных электрических схем внешних соединений основного, звуковоспроизводящего и вспомогательного оборудований;

пятый — разработка монтажной схемы киноустановки;

шестой — составление пояснительной записки и оконча­тельное оформление документации проекта. (В данных методических указаниях приведены рекомендации по вы­полнению только первых трех этапов проектирования.)

2.1. РАЗРАБОТКА ПЛАНА И РАЗРЕЗА (ПРОДОЛЬНОГО) ЗРИТЕЛЬНОГО ЗАЛА КИНОТЕАТРА

2.1.1. Разработка плана зрительного зала

Первый этап проектирования

При разработке плана и разреза зрительного зала реко­мендуется следующая последовательность решений:

Определение основных размеров зала

Основные размеры зрительного зала (площадь, длина, ширина и высота) определяют исходя из формы, вместимо­сти и нормируемой удельной площади согласно действующих ВСН-45—86, СНиП 2.08.02—89 (введены в действие с 1 ян­варя 1990 г.).

Определение площади зала

Площадь зала определяется по формуле:

S₃ = S_УД  N ,

где S₃ — площадь зала, включая эстраду, м²;

S_УД — удельная площадь на одно место, м²;

N — заданное число зрительских мест. (В залах с балконом N — число мест в партере)

В кинотеатрах сезонного действия S_уд = 0,9 м², в кинотеат­рах круглогодичного действия S_уд=1,0 м².


Определение расчетной и полной длины зала

Расчетная длина Д зрительного зала — это расстояние от экрана до спинки сидения последнего ряда по оси зала (рис. 1) и зависит от вместимости N и формы зала.

Определяется расчетная длина по формулам для зритель­ного зала:

Д _{= 1,1} — прямоугольного;

Д _{= 0,95} — трапецеидального;

Д _{= 1,3} — овального.

Полная длина зала Д₃ больше расчетной Д на величину заэкранного пространства T:

Д ₃ = Д + T ,

где Т — расстояние между экраном и поверхностью акустической отделки стены за экраном, м (см. рисунок 1). При размещении громкоговорителей за экраном, м: Т=1,5 — для широкоформатного экрана; Т = 0,9 — для широкого экрана.

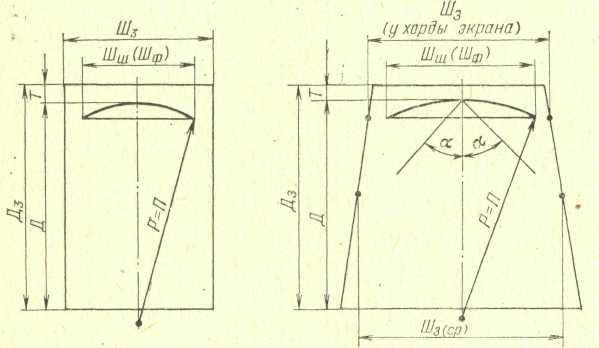

Рисунок 1. Схема для определения основных размеров зрительного зала кинотеатра (в плане) прямоугольной и трапецеидальной форм

Длина зала в кинотеатре круглогодичного действия более 45 м и сезонного действия более 60 м не допускается.

Определение ширины зала

Ширина зала Ш₃ должна быть достаточной, чтобы разме­стить киноэкран необходимых размеров для проектируемого зала и разместить заданное число мест N с соблюдением всех нормативов по условиям видимости.

Учитывая число зрительских мест, ширина зала опреде­ляется:

Ш₃ = = ,


где S₃ — площадь зала, м;

Дз —полная длина зала, м.

В залах прямоугольной формы (см. рис. 1) ширина зала по всей длине одинакова, а в залах трапецеидальной или другой сложной формы — неодинакова и определяется шири­на зала в средней его части:

Ш_{3 (ср)} = = ,

Положение боковых сторон трапеции определяется после расчета минимальной ширины зала у хорды экрана и по по­строении зоны расположения зрителей перед экраном, опре­деляющей неискаженную видимость киноизображения.

Нормами СНиП 2.08.02—89 и ВСН 45—86 определяются минимальная ширина зала у хорды киноэкрана (см. рисунок 1):

а) для широкоэкранного кинотеатра (с плоским кино­экраном):


Шз = Шш + (≥2Р) = Шф + (≥20,85),


где Ш_ш — ширина широкого экрана, м;

Р — расстояние от края экрана до стены, м;

Р = 0,85 м;

б) для широкоформатного и широкоэкранного кинотеат­ров (с изогнутым киноэкраном):


Шз = Шф + (≥2Р) = Шф + (≥20,1Шф) = Шф + (≥0,2Шф) ,


или

Шз = Шш + (≥2Р) = Шш + (≥20,1Шш) = Шф + (≥0,2Шш) ,


где Шф, Шш — ширина широкоформатного или широкого эк­рана, м;

Р— расстояние от края широкоформатного или широкого экрана до стены и соответственно Р = 0,Шф или Р = 0,1Шш, м.

Таким образом, зная Дз, Шз (ср) и Шз у хорды киноэкрана, легко, например, построить зал трапецеидальной формы (см. рисунок 1).

Дополнительные указания. Согласно ВСН 45-86 и СНиП 2.08—89 в - залах прямоугольной формы или близких к ней соотношение сторон (ширины и длины) рекомендуется принимать в пределах от 1 ; 1 до 1:2 (от одного до двух квадратов).


Определение высоты зала

Высота зрительного зала В₃ определяется с учетом требо­ваний правильного размещения киноэкрана для проектируе­мого кинотеатра.

Согласно СНиП 2.08.02—89 киноэкраны должны быть размещены по высоте зала (рисунок 2) таким образом, чтобы превышение нижней кромки рабочего поля киноэкрана Н над уровнем пола у первого ряда составляло:

• для широкоформатного киноэкрана не более 1,5 м;


• для широкого, кашетированного, обычного киноэкра­нов не более 2 м.

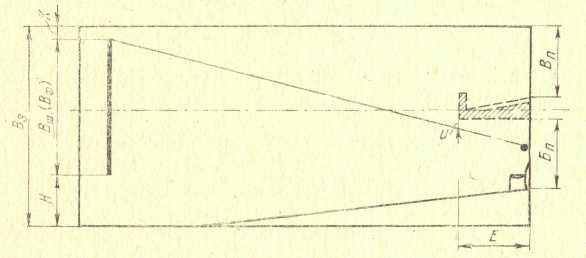

Рисунок 2. Схема для определения высоты зрительного зала кинотеатра.

Расстояние К от верхней кромки рабочего поля киноэк­рана до выступающих конструкций отделки зала должно быть не менее 0,6 м.

На основании размеров Н, К и высоты киноэкрана Вш или Вф максимальная высота зрительного зала у киноэкрана определяется:

В₃ = Н + Вш + К —для широкоэкранных кинотеатров;

В₃ = Н + Вф + К — для широкоформатных кинотеатров.

При проектировании зрительских залов с балконом вы­сота зала у последнего ряда зрительских мест определяется величиной подъема пола и следующими параметрами (см. рисунок 2):

Вп — высота зала над балконом не менее 3 м (измеряется в чистоте у последнего ряда) при количестве рядов более трех и не менее 2,1 м, при количестве рядов до трех и менее;

Бп — высота зала под балконом не менее 3 м (измеряется в чистоте у кромки балкона в передней части);

Е — глубина части зала под балконом не более 1,5 Бп.


Высота барьера балкона должна быть не менее 0,8 м;

И — расстояние от лучей зрения на кромки экрана до вы­ступающих конструкций балкона должно быть не менее 0,5 м.

Примечание. Высота эстрады (сцены) над уровнем пола первого ряда зрительских мест должна быть не более 1,0 м, а в зрительных залах вместимостью до 500 мест — не более 0,8 м (с горизонтальным полом 1,1 м). Глубина эстрады (сцены) должна быть такой, чтобы расстояние между ее передней границей и спинками первого ряда зрительских мест было не менее 1,5 м, а в залах вместимостью до 300 мест — не менее 1,2 м.

Дополнительные указания

Полученные в результате приведенных расчетов размеры зрительного зала являются предварительными и окончатель­но уточняются после планировки зрительских мест и обяза­тельно с учетом стандартных модулей строительных конст­рукций (кратных 3 или 6).

По уточненным размерам зала определяют уточненную площадь его и соответственно (если это необходимо) изме­няют заданное число зрительских мест, исходя из нормируе­мой удельной площади.

В случае разработки проекта кинотеатра с заданными размерами зрительного зала (реконструкция существующего кинотеатра или приспособление готового помещения) необ­ходимо определить число зрительских мест:

N = _,

Расчет размеров, выбор типа и формы киноэкрана

Согласно СНиП 2.08.02—89 и ВСН 45—86 ширина рабо­чего поля киноэкрана (изогнутого в горизонтальной плоско­сти по хорде) должна составлять:

Шф = 0,6Д (0,54Д) — для широкоформатной кинопроекции;

Шш = 0,43Д (0,39Д) — для широкоэкранной кинопроекции;

Шк = 0,34Д (0,3Д) — для кашетированной кинопроекции;

Шс = 0,25Д (0,22Д) —для обычной кинопроекции.

Примечание. Данные в скобках приведены только для кинотеатров сезонного действия.

Расчетная высота рабочего поля киноэкрана определя­ется, исходя из ширины рабочего поля киноэкрана и свойственного для каждого вида кинопроекции соотношения сторон кадрового окна кинопроектора:

Вф = ; Вш = ; Вк = ; Во =

В зрительных залах длиной до 27 м без балконов и ши­риной не более половины длины зала при недостаточном све­товом потоке кинопроектора для получения яркости в центре киноэкрана 40 кд/м² или при повышенной посторонней за­светке киноэкрана посторонним рассеянным светом могут применяться направленно-отражающие киноэкраны:

• при ширине киноэкрана более 12 м рекомендуется ис­пользовать Н-1 и Н-2;

• для узких залов и небольших аудиторий используется Н-3.


Экраны типа Н изготавливаются в вариантах:

неперфорированные — Н-1-Н;

Н-2-Н;

Н-З-Н;

перфорированные — Н-2-П;

Н-З-П.

Примечание. Перфорированные киноэкраны применяются в кинотеат­рах и на киноустановках при расположении громкоговорителей за эк­раном.

Для киноустановок многоцелевого назначения рекоменду­ются сворачиваемые киноэкраны типа Д-Пэл, Д-Нэл, Д-Нр, Н-1-Нр.

Согласно ВСН 45—86 при широкоэкранной проекции на диффузно-отражающий киноэкран при ширине зеркала до 10 м следует применять плоский экран. Изогнутая форма диффузного киноэкрана применяется при проектировании кинозалов для широкоэкранной проекции при ширине зерка­ла более 10 м и для широкоформатной проекции.

При применении направленно-отражающих киноэкранов их форма вогнутая, цилиндрическая.

Радиус кривизны Р эк­рана принимается равным проекционному расстоянию П для диффузно-отражающих экранов и равным (1.. .0,8)П для направленно-отражающих экранов.

Согласно ВСН 45—86 и СНиП 2.08.02—89 радиус кри­визны экрана Р не должен быть менее расчетной длины зала Д, а проекционное расстояние П не должно быть менее

0,85Д (в этом случае кинопроекционная выступает в зри­тельный зал).

Примечание. Согласно ОСТ 19-32—83 киноэкраны типа Н устанавли­ваются с наклоном вниз, равным половине вертикального угла кино­проекции.
