Расчет и выбор фокусных расстояний
кинопроекционных объективов
Фокусные расстояния F кинопроекционных объективов рассчитываются по формуле:
F =
m ,где F — искомое фокусное расстояние кинопроекционного объектива, мм;
П —проекционное расстояние (расстояние от центра киноэкрана до выступающей части кинопроектора), м.
При проектировании кинопроекционной за задней стенкой зрительного зала:
П = Д + t ст + г,
где Д — расчетная длина зала, м;
t ст — толщина передней стены кинопроекционной, м;
0,64 — стена кирпичная;
0,5 — стена блочная;
г — расстояние от передней стены кинопроекционной до выступающей части проектора (без объектива), м:
0,35 — при 35-мм кинопроекторах;
0,5 — при 70/35-мм кинопроекторах.
При проектировании кинопроекционной, выступающей в зрительный зал, проекционное расстояние П должно быть не менее 0,85Д;
а — ширина кадрового окна кинопроектора, мм:
21,0 — для 35-мм широкоэкранных и кашетированных фильмов;
48,0 — для 70-мм широкоформатных фильмов;
20,9 — для 35-мм обычных фильмов;
9,6 — для 16-мм обычных фильмов; т — коэффициент, принимаемый равным;
2 — для 35-мм широкоэкранных (анаморфированных) фильмов;
1 — для остальных фильмов;
Шэ —расчетная ширина киноэкрана (Шо, Шк, Шш, Шф) для соответствующего вида кинопоказа, м.
По формуле определяется фокусное расстояние объектива для одного из видов кинопоказа.
Таблица 1 – Комплектация киноустановок кинопроекционными объективами.
| Киноустановка | Группа сочетания оптики | Кинопроекционная оптика для показа фильмов | ||||
| 35-мм обычных | 35-мм кашетированных | 35-мм широкоэкранных | 70-мм широформатных | |||
| Объективы | Анамофортная насадка | Объективы | ||||
| Широкоформатная | 1 | ОКП3-75-1 | ОКП2-65-1 | ОКП5-90-1 | 35НАП2-3М 35НАП2-4 | ОКП2-75-1 |
| 2 | ОКП2-85-1 | ОКП2-70-1 | ОКП1-100-1 | 35НАП2-4 | ОКП2-80-1 | |
| 3 | ОКП5-90-1 | ОКП6-75-1 | ОКП4-110-1 | 35НАП2 | ОКП2-90-1 | |
| 4 | ОКП1-100-1 | ОКП3-85-1 | РО503-1 (120 мм) | 35НАП2 | ОКП2-100-1 | |
| 5 | РО503-1 | ОКП2-90-1 | РО-504-1 (130 мм) | 35НАП2 | ОКП2-120-1 | |
| Широкоэкранная | 6 | ОКП3-75-1 | ОКП2-65-1 | ОКП5-90-1 | 35НАП2-3М 35НАП2-4 | -- |
| 7 | ОКП2-85-1 | ОКП6-70-1 | ОКП1-100-1 | 35НАП2-4 | -- | |
| 8 | ОКП5-90-1 | ОКП3-75-1 | ОКП4-110-1 | 35НАП2 | -- | |
| 9 | ОКП1-100-1 | ОКП2-85-1 | РО503-1 (120 мм) | 35НАП2 | -- | |
| 10 | ОКП4-110-1 | ОКП5-90-1 | РО-504-1 (130 мм) | 35НАП2 | -- | |
При проектировании широкоэкранных кинотеатров следует определить фокусное расстояние объектива для широкоэкранной проекции:
Fш =
m =
2По расчетному значению Fш выбирают по табл. 1 стандартный объектив, фокусное расстояние которого наиболее близко к расчетному.
По стандартному значению Fш (станд) (см. табл. 1) выбирают соответствующую группу объективов Fк (станд) и Fо (станд) для обеспечения требуемых видов кинопоказа и получения одинаковой высоты изображения Во = ВК = ВШ.
Таким образом, как видно из табл. 1, на широкоэкранной киноустановке необходимо иметь комплект из трех кинопроекционных объективов и анаморфотной насадки или комплект из двух объективов с анаморфотной и афокальной насадками.
При проектировании широкоформатных кинотеатров определяется фокусное расстояние Fф объектива для широкоформатной проекции. По расчетному значению Fф (см. табл. 1) выбирают Fф (станд) и соответствующую группу объективов Fш (станд), Fк (станд) и Fо (станд).
Уточнение размеров киноэкрана
Уточнение размеров рабочего поля производится для каждого киноэкрана Шф, Шщ, Шк, Шо по формулам:
— для изогнутых киноэкранов (по хорде):
Шэ = П
— для плоских киноэкранов:
Шэ =
mПо уточненным размерам ширины рабочего поля киноэкрана уточняются высоты киноэкрана:
Вф =
; Вш =
; Вк =
; Во =
Выбор размера поля экранного полотнища
Размер поля экранных полотнищ по ОСТ 19-32—83 приведен в таблице 2. По размеру уточненной по Fст ширина Шш — для широкоэкранных кинотеатров или Шф — широкоформатных по табл. 2 выбирается размер поля экранного полотнища, но с увеличением, что позволяет иметь запас материала для крепления киноэкрана к раме.
Рабочая часть поля киноэкрана обрамляется темным.бархатом или подобным материалом. Условное название экранов состоит из обозначения типа экрана и его размеров.
Таблица 2 Размеры поля экранных полотнищ по ОСТ 19-32-83 (без окантовки)
| Виды кинопоказа | Размеры поля экранного полотнища, м | Наибольшие размеры изображения (no-хорде), м |
| Обычный | 1,20X0,90 | 1,15X0,85 |
| | 1,40x1,00 | 1,35X0,95 |
| | 2,30X1,70 | 2,25X1,65 |
| | 2,60X1,90 | 2,55X1,85 |
| | 3,05X2,25 | 2,95X2,15 |
| | 3,80X2,75 | 3,70X2,70 |
| | 4,55x3,30 | 4,40X3,20 |
| Широкоэкранный | 2,40X1,00 | 2,35X0,95 |
| | 2,80X1,20 | 2,75X1,17 |
| | 3,00X1,30 | 2,95X1,25 |
| | 3,40X1,45 | 3,35X1,43 |
| | 4,00X1,70 | 3,95X1,68 |
| | 4,60X1,95 | 4,35X1,94 |
| | 5,20X2,20 | 5,15X2,20 |
| | 5,80x2,45 | 5,75X2,45 |
| | 6,40X2,70 | 6,35X2,70 |
| | 7,00X2,95 | 6,90X2,95 |
| | 7,60X3,20 | 7,50X3,20 |
| | 8,20X3,45 | 8,10X3,45 |
| | 8,80X3,70 | 8,70X3,70 |
| | 9,40X3,95 | 9,30X3,95 |
| | 10,00X4,20 | 9,85X4,20 |
| | 10,60X4,45 | 10,45X4,45 |
| | 31,20X4,70 | 11,00X4,70 |
| | 12,40X5,20 | 12,20X5,20 |
| | 13,60X5,70 | 13,40X5,70 |
| | 14,80X6,20 | 14,55X6,20 |
| | 16,00X6,70 | 15,70X6,70 |
| Широкоформатный | 13,60X6,00 | 13,25X6,00 |
| | 14,80X6,55 | 14,40X6,55 |
| | 16,00X7,10 | 15,70X7,10 |
| | 17,20X7,65 | 16,90X7,65 |
| | 18,40X8,20 | 18,10X8,20 |
| | 19,60X8,75 | 19,30X8,75 |
| | 20,80X9,30 | 20,50X9,30 |
| | 22,00X9,85 | 21,80X9,85 |
| | 24,40X10,95 | 24,20X10,95 |
| | 26,80X12,05 | 26,60X12,05 |

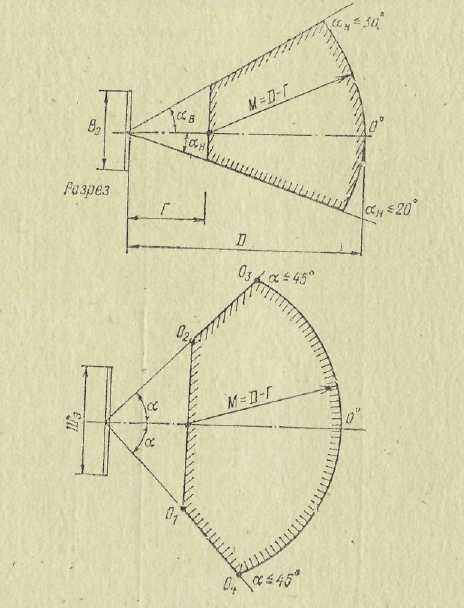

Рисунок 3. Зона расположения зрителей перед киноэкраном
Например, экран диффузно-отражающий, перфорированный, шириной 11 м, высотой 4,7 м, стационарный, на раме:
Д - Пст = 11 Х 4,7 (ОСТ 19-32-83).
Планировка зрительских мест в зрительном зале
Размещение зрительских мест выполняется относительно киноэкрана с учетом требований ВСН 45—86 и СНиП 2.08.02—89, обеспечивающих оптимальные условия видения киноизображения.
Необходимо соблюдать следующие нормы (рис. 3):
1. Расстояние Г от экрана до спинки сидения первого ряда зрительских мест (по оси зала), м:
при широкоформатном — не менее 0,6Шф;
при широкоэкранном — 0,84Шш;
при обычном — 1,44Шо,
где Г==0,6Шф = 0,84Шш=1,44Шо = 0,36Д.
2. Радиус сферы М, определяющий расстояние от экрана до спинки сидения последнего ряда (по оси зала), м:
М = Д – Г,
где центр сферы лежит на нормали к центру киноэкрана на расстоянии Г от экрана.
3. Угол рассматривания экрана а в горизонтальной плоскости:
а<45°,
где угол а определяет размещение зрительских мест по ширине зала, т. е. максимальное удаление зрителей от осевой линии зала.
4. Угол с нормалью в центре экрана ан, ограничивающий зону размещения зрителей в вертикальной плоскости ниже нормали в центре экрана:
ан — не более 20°.
Угол с нормалью в центре экрана ав, ограничивающий зону размещения зрителей в вертикальной плоскости выше нормали в центре экрана (в залах с балконами):
ав — не более 30°.
Планировку зрительских мест рекомендуется выполнять в следующей последовательности:
1) составление плана зрительного зала (в масштабе 1 : 100 или 1 :50) и размещение киноэкрана;
2) выбор способа планировки зрительских мест (рис. 4). На рис. 4, а, б, в, г зрители размещены в затылок друг друга, а на рис. 4,д - в шахматном порядке (применяется в залах, где нет возможности выполнить необходимый подъем пола). Способ размещения зрителей на рис. 4, а применяется в зрительных залах небольшой вместимости (до 200 мест); на рис. 4,б — в залах средней вместимости; на рис. А, в, г — в залах большой вместимости и большой ширины.
При любом способе планировки зрительских мест количество непрерывно установленных мест в ряду следует принимать:
при односторонней эвакуации из ряда — не более 26;
при двусторонней — не более 50;
3) расчет путей эвакуации. Пути эвакуации в зрительном зале определяются с учетом степени огнестойкости здания кинотеатра и вместимости N. Наименьшую степень огнестойкости и предельную этажность зданий кинотеатра следует принимать, в зависимости от его вместимости, в соответствии с ВСН 45—86 и СНиП 2.08.02—89 по табл. 3.
Эвакуация зрителей из зала кинотеатра должна предусматриваться через равномерно расположенные выходы.

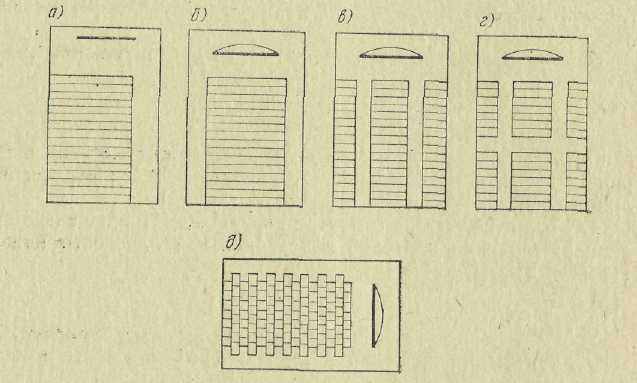

Рис. 4. Способы планировки мест в зрительном зале
Количество эвакуационных выходов из зрительного зала, (балкона, фойе, со сцены (эстрады) следует проектировать не менее двух.
Допускается устройство одного выхода (двери) с балкона вместимостью 50 и менее мест. Запрещается производить эвакуацию зрителей с балкона через зрительный зал.
При. проектировании кинотеатра сезонного действия без фойе допускается считать вторым эвакуационным выходом из зала вход.
В зрительном зале кинотеатра, независимо от вместимости, можно принимать в качестве второго эвакуационного выхода с эстрады проход через зал.
Согласно, действующим «Правилам пожарной безопасности для кинотеатров и киноустановок» общую ширину дверей, коридоров, и лестниц, на путях эвакуации зрителей, общую ширину эвакуационных проходов следует принимать из расчета на 100 человек.

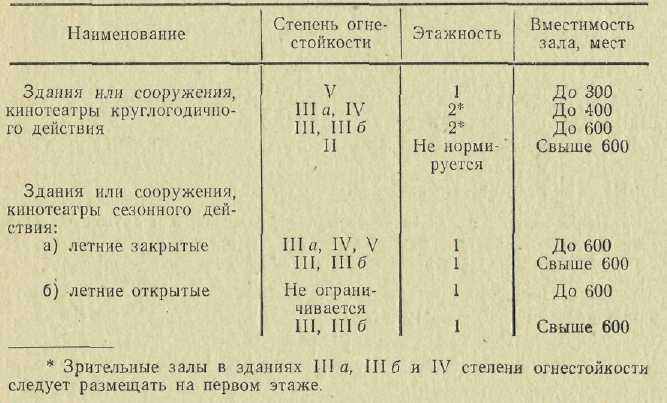

Таблица 3 Вместимости кинотеатра, степень огнестойкости и предельная этажность здания.
- в зданиях I и II степеней огнесюйкости — не менее 0,6 м;
- в зданиях II и III степеней огнестойкости — не менее 1 м;
— в зданиях V степени огнестойкости— не менее 2 м.
Независимо от результатов расчета ширина дверных проемов и ширина проходов в зале менее 1,2 м не допускается.
Ширина входов (дверных проемов) в зрительный зал должна быть не менее половины ширины эвакуационных выходов из зала, но и не менее 1,2 м.
Пример. Рассчитать пути эвакуации для зрительного зала кинотеатра круглогодичного действия N = 600 мест.
Решение. Общая ширина (продольных) проходов
Шпрох.общ = 0,6N/100 = 0,6*600/100 = 3,6 м.
При числе проходов, равных 2, ширина каждого составляет 1,8 м. Общая ширина дверей выхода должна быть (2 х l,8) равной 3,6 м. Общая ширина дверей входа может составлять (2X1,2) —2,4 м;
4) выбор вида соединений. В зрительных залах следует, как правило, устанавливать кресла с откидными сидениями. В летних открытых кинотеатрах допускается устанавливать стулья или скамьи со спинками. Размеры сидений должны быть:
— кресел— глубина не более 0,45 м, ширина (между осями подлокотников) не менее 0,52 м;
— стульев и скамей —глубина соответственно не более 0,4 и 0,35 м, ширина — не менее 0,45 м;
5) определение числа зрительских мест в ряду. Число зрительских мест в ряду определяется по формуле:
где пи — искомое число зрительских мест в ряду;
Ш3 — ширина зрительного зала, м; Шпрох — общая ширина продольных эвакуационных проходов в зале, м; Шсид — ширина сидения, м.
Примечание. В залах трапецеидальной, овальной или другой сложной форм число пи определяется для средней части зала, а в остальных частях вычерчивается для каждого ряда отдельно;
6) определение числа рядов в зале. Число рядов в зале определяется по формуле:
где Nр — искомое число рядов в зале; Д — расчетная длина зала, м; Г — расстояние от экрана до спинки сидения первого ряда (по оси зала), м;
Шпрох — ширина поперечного прохода в зале (в случае наличия такого прохода, см. рис. 4,г), м;
d — расстояние между спинками сидений двух смежных рядов, м.
Расстояние d следует предусматривать не менее 0,9 м между спинками кресел смежных рядов и не менее 0,85 м между спинками стульев, а также не менее 0,8 м между спинками скамей.
Так как при расчете числа рядов пр часто получается не целое число, то для выполнения чертежа и дальнейших решений необходимо уточнить расстояние от киноэкрана до спинки кресла первого ряда по формуле:
7) определение общего числа мест, которые могут быть размещены в зале, и окончательное уточнение размеров зала. Число рассчитанных в зале мест определяется по формуле:
Если полученное число N приблизительно совпадает с заданным в техническом задании, то необходимо на чертеже-плане зрительного зала нанести планировку зрительских мест, путей эвакуации; построить углы рассматривания киноизображения — а; провести радиус сферы М.
Примечание. Вычерчивать ряды рекомендуется от последнего к первому, так как рассчитанное значение Г может несколько отличаться от фактического на чертеже.
Все зрительские места, расположенные за пределами угла а и радиуса М, следует убрать, как неудачные с точки зрения оптимальных условий видения киноизображения. После этого надо определить оставшееся число зрительских мест.
Для проверки правильности расчетно-планировочных решений зрительного зала необходимо определить фактическую удельную площадь и сравнить ее с нормируемой:
Если SУД(факт) получилась больше нормируемой Sуд, то следует подумать о другой, более выгодной с точки зрения размещения заданного числа зрительских мест, форме зала. Необходимо также проанализировать правильность всех решений.
Если SУд(факт) получилась меньше нормируемой SУД, то следует либо увеличить ширину зала (изменить Ш3 проще, так как это не связано с изменением размеров киноэкрана и т. п.), либо уменьшить Nфакт (при Nфакт > Nзад).
2.1.2. Построение продольного разреза зрительного зала.
Продольный разрез зрительного зала выполняется на одном чертеже с планом зала. На разрезе необходимо показать размещение киноэкрана, положение первого ряда зрительских мест, профиль пола, углы ав и ан.
Построение подъема пола рекомендуется производить графоаналитическим методом по кривой. Исходными данными для построения подъема пола являются превышение луча зрения С (расстояние между лучом зрения зрителя данного ряда, проведенным в нижнюю кромку экрана, и уровнем глаз впередисидящего зрителя) и расчетная высота И уровня глаз сидящего зрителя над уровнем пола.
В соответствии с ВСН 45—86 и СНиП 2.08.02—89 С = 0,14 м (при реконструкции зрительного зала — 0,12 м), И=1,2 м.
Определение профиля пола по кривой производится следующим образом (рис. 5):
— на продольном разрезе зрительного зала (М 1 : 100 или М 1 :50) необходимо указать размещение киноэкрана, положение первого ряда от экрана; провести вертикальные линии, соответствующие положению каждого ряда зрительских мест (на основании уже выполненной планировки зрительских мест в зале);
— все зрительские места вдоль зала разбить на несколько участков так, чтобы длина L каждого из них была не менее 6 м и не более 9 м.

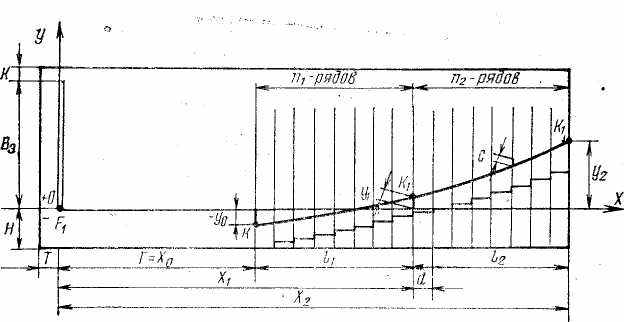

Рисунок 5. Профиль зрительских мест по кривой
Для каждого участка при расчете мест от задних к передним рядам аналитически определяется координата У глаз зрителя по формуле:
»где X, Y — координаты глаз зрителя в любом последующем ряду, отстоящем от предыдущего ряда не менее на 6 м;
Хо, YQ — координаты глаз зрителя в предыдущем ряду;
d — расстояние между смежными рядами, м. Расчетную точку наблюдения следует принимать на нижней кромке рабочего поля экрана – F1. Эта точка является началом осей координат X и У, относительно которых определяются значения координат глаз зрителя в любом ряду. Для первого участка;
где Y1 — искомая по вертикали координата глаз зрителя последнего ряда первого участка, м;
X1 — координата по горизонтали глаз зрителя последнего ряда первого участка, м :
X1 = Г + l1;
У о— координата по вертикали глаз зрителя первого ряда зрительских мест, м;
У0 = Н – И (при Н = 2 м, И=1,2 м, Уо = —0,8 м);
с = 0,14 (или при реконструкции 0,12), м;
d = 0,9 (между спинками кресел двух смежных рядов), м;
d = 0,85 (между спинками стульев двух смежных рядов), м;
d=0,8 (между спинками скамей сменных рядов), м.
Для второго участка:
где У2 — искомая по вертикали координата глаз зрителя последнего ряда второго участка, м; Х2 — координата по горизонтали'глаз зрителя последнего
ряда второго участка, м: X2 = X1 + l2;
У1, Х1, С, d— см. в расчете Y1.
По расчетным значениям координат Y1, У2,..., Yn графически определяют профиль пола.
Для графического построения и определения профиля пола (см. рисунок 5), относительно точки F1 киноэкрана, проводят линии координат У и X. На вертикали первого ряда откладывают высоту сидящего зрителя (1,2 м) и находят точку К. На вертикали последнего ряда первого участка от линии координат X откладывают значение Y1 и находят точку К2 соответствующую уровню глаз зрителя данного ряда.
На вертикали последнего ряда второго участка от линии координат X откладывают значение У2 и находят точку К2, соответствующую уровню глаз зрителя данного ряда.
Соединив точки К, К1 и К2, получают кривую, соответствующую уровню глаз зрителей для всех рядов зрительного зала. Отложив от этой линии вниз по вертикали (от точек К, K1 и К2) величину И =1,2 м, определяют точки т, m1 и m2. Соединив эти точки, получают логарифмическую кривую, соответствующую уровню пола.
Профиль пола в зрительном зале может быть выполнен по логарифмической кривой, полученной в результате построения. Эта кривая соответствует идеальному профилю пола в зале. Допускается этот профиль пола заменить ломаной линией, состоящей из нескольких прямых, каждая из которых соответствует расчетным участкам (прямая линия на каждом участке должна проходить выше логарифмической кривой этого участка и как можно лучше вписываться в нее, тогда обеспечивается превышение С для всех рядов).
В зрительном зале подъем пола часто выполняется в виде ступенек (на одной ступеньке расположен один ряд мест с проходом d), вписанных близко к логарифмической кривой.
В соответствии с требованиями СНиП 2.08.02—89 уклон пола (пандуса) на путях эвакуации внутри здания допускается не более 1: 6 (на каждый метр подъема пола полезная длина зала должна быть не менее 6 м).
Примечание. Под уклоном пола понимают отношение а: в, где а — высота подъема пола для последнего ряда зрительских мест; в — длина зала, на которой выполнен подъем пола.
Выбор формы профиля пола определяется в зависимости от уклона пола. Если уклон пола а:в=1:6, 1:7 и меньше, s- то подъем пола выполняется по криволинейному профилю
(логарифмическая кривая) или по прямой линии, проведенной близко к полученной по построению логарифмической кривой.
При уклоне пола больше 1 :6 подъем пола выполняется ступеньками.
Конечные результаты по построению подъема пола и выбранный профиль пола указывают на разрезе зала основного чертежа.
Чертеж подъема пола рекомендуется делать отдельно от основного чертежа на миллиметровой бумаге (М 1:50), его следует вложить в текст пояснительной записки.
При проектировании зрительного зала с балконом на основном чертеже продольного разреза показывают и разрез балкона с соблюдением параметров: Вп, Бп, Е (см. рисунок 2).
