3.2. СОДЕРЖАНИЕ ЧЕРТЕЖЕЙ И ПОСЛЕДОВАТЕЛЬНОСТЬ ИХ ВЫПОЛНЕНИЯ

3.2.1. Последовательность выполнения чертежа № 1

«Зал зрительный с помещениями киноаппаратной»

(план и разрезы)

Чертеж выполняется в масштабе 1 :50 или 1 : 100 на осно­вании расчетно-планировочных решений зрительного зала и помещений киноаппаратной (помещений кинопроекционной группы).

Рекомендуется следующая последовательность выполнения:

1. нанести внутреннюю рамку чертежа, определить место основной надписи (штампа) и место углового штампа, опре­делить необходимый масштаб для данного чертежа;

2. вычертить п-лан зрительного зала проектируемых размеров и формы, нанести продольную осевую линию, разме­стить киноэкран выбранной формы (плоский или изогнутый) и размеров по ОСТу 19-32—74, нанести планировку зритель­ских мест и путей эвакуации, разместить эстраду выбранной формы и размеров;

3. вычертить продольный разрез зрительного зала и разместить киноэкран, эстраду, двери; изобразить профиль пола с указанием длины и высоты подъема (построение подъема должно быть выполнено графоаналитическим методом отдельно на миллиметровой бумаге в Ml: 100 и с приведен­ными расчетами вложено в текст пояснительной записки);

4. на плане и разрезе нанести все линейные и угловые параметры зрительного зала (ВСН 45—86), т.е. по внутреннему обмеру —размеры зала (Д₃, Д, Ш₃, В₃), киноэкрана (Ш_о,
   Ш_к, Ш_ш, Шф, В_ш, Вф); размеры по размещению киноэкрана (Н, К, Т); размеры путей эвакуации (ширину проходов, ши­рину и высоту дверей) и все параметры, определяющие оптимальные условия видения киноизображения и размещениязрительских мест относительно киноэкрана (Г, М, углы а_г, а_н, фг, фв, или ф,„ d — расстояние между двумя смежными рядами).


Линейные размеры на чертеже указываются в милли­метрах.

При нанесении размеров на строительных чертежах вместо стрелок можно проводить (вправо или влево) тонкие штрихи под углом 45°. Стены на чертеже обычно изображают толстыми сплошными линиями (за исключением смежной стены с киноаппаратной, в толще которой указываются про­екционные и смотровые окна).

Пол зрительного зала, междуэтажные и чердачные пере­крытия на разрезе показывают двумя линиями (толщина пе­рекрытия или пола равна 250—400 мм). Некоторые наруж­ные размеры наносят в виде отметок, выраженных в метрах и расположенных на полках, соединенных с треугольниками. Они показывают превышение частей здания от уровня чи­стого пола первого этажа. Нулевая плоскость пола имеет отметку 0,00.

В курсовом проекте за отметку 0,00 можно принимать' уровень пола у первого ряда зрительских мест. Если на чер­теже надо указать измерение вверх от нулевой плоскости, то пишут положительную отметку, если вниз — отрицатель­ную.

Примечание. Продольный разрез вычерчивается над планом зри­тельного зала.

На рис. 22 приведены общие изображения отметок, а так­же положительной и отрицательной;

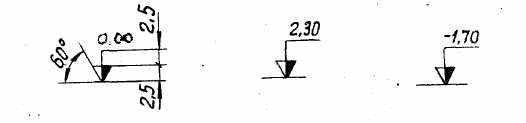

Рисунок 22 – Общее изображение отметок, изображе­ние положительной и отрицательной отметок

5. на плане и продольном разрезе разместить МПЗ с ЩУЛ, заэкранные громкоговорители, громкоговорители ка­нала эффектов, пульт выносного регулятора громкости
   (ВРГ); поставить координаты размещения оборудования наобеих проекциях;

6. к плану и продольному разрезу зрительного зала при­соединить план и разрез помещений киноаппаратной. В пе­редней стене кинопроекционной (толщина стены 640 мм или
   500 мм) показать положение проекционных и смотровыхокон.


При наличии в кинопроекционной двух кинопроекторов центры проекционных окон рекомендуется разместить по обеим сторонам нормали к центру экрана на одинаковом от нее расстоянии, при наличии трех кинопроекторов рекомен­дуется оптическую ось среднего кинопроектора совместить с нормалью к центру киноэкрана (ось среднего проекцион­ного окна совпадет с нормалью к центру экрана).

Через центры проекционных окон и центр киноэкрана провести линии, соответствующие положению оптических осей кинопроекторов в горизонтальной плоскости. Относи­тельно этих осей разместить кинопроекторы. В соответствии с размерами противопожарных заслонок вычертить проекци­онные и смотровые окна со стороны проекционной.

На плане помещений киноаппаратной указать названия отдельных помещений и их площадь. Перегородки между по­мещениями вычертить толщиной 100 мм;

7) заполнить основной и угловой штампы.

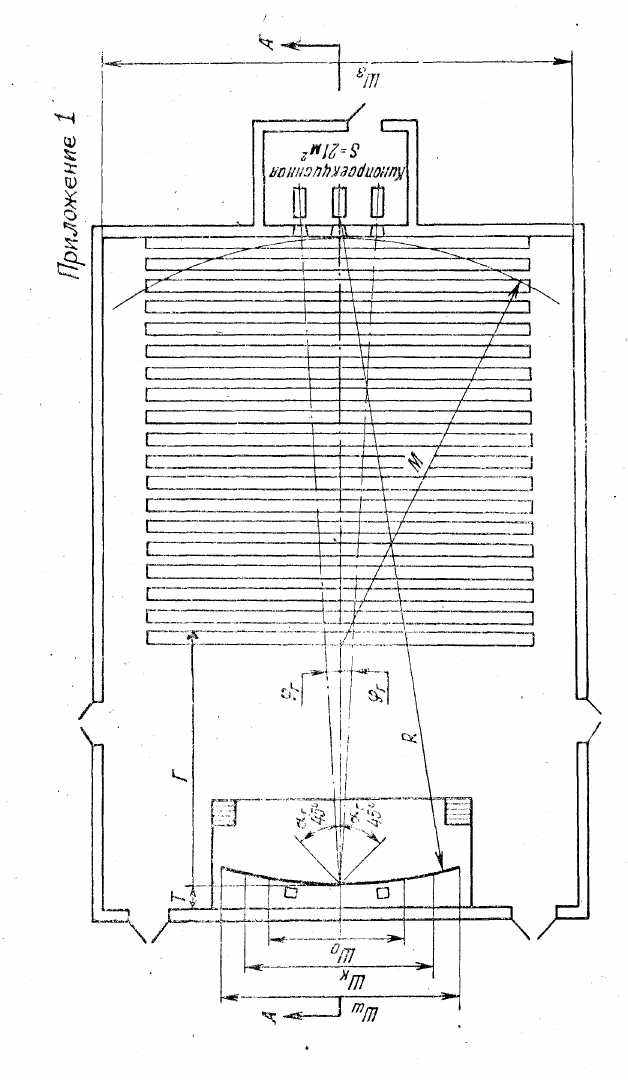

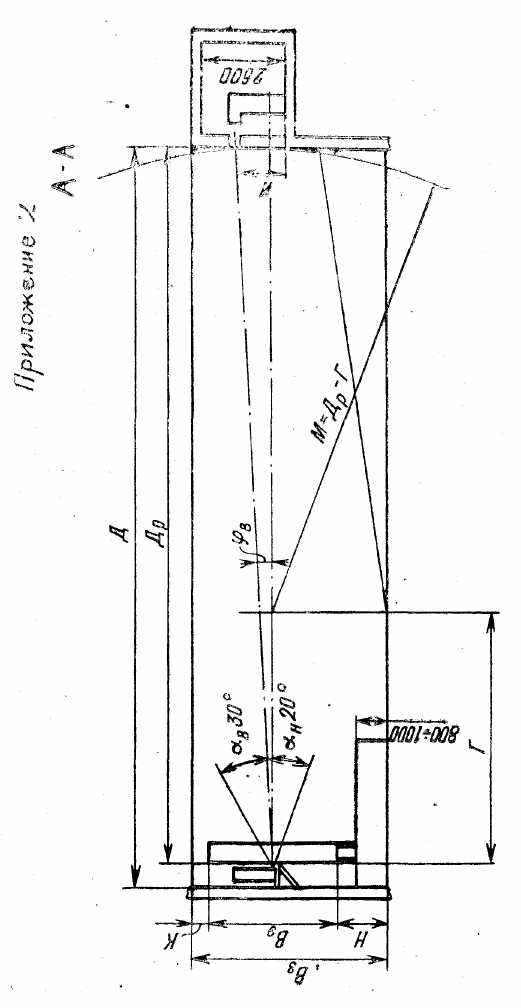

План и разрез зрительного зала с кинопроекционной по­казаны на рисунках в приложениях 1 и 2.

3.2.2. Последовательность выполнения чертежа № 2

«Помещения технологического обеспечения кинопоказа

с размещением аппаратуры и оборудования»

(план и разрезы)

Чертеж выполняется в маштабе 1 : 20 на основании расчетно-планировочных решений помещений технологического обеспечения кинопоказа (помещений киноаппаратной) и раз­мещения выбранного комплекса аппаратуры и оборудования.

На чертеже 2 выполняется план помещений киноаппарат­ной (рис. 23) с расположением аппаратуры оборудования и два разреза:

— продольный (А—А) с видом на переднюю стену кинопроекционной и с расположением аппаратуры и оборудования на ней (рис. 24);

— поперечный (Б—Б) с видом на левую или правуюстену кинопроекционной, т. е. на ту стену, на которой больше аппаратуры и оборудования (рис. 25).

Если на листе не удается разместить развернутый план киноаппаратной, то допускается отдельные помещения изо­бражать с обрывом.

Рекомендуется следующая последовательность выполне­ния чертежа:

1. вычертить план помещений киноаппаратной;

2. вычертить продольный и поперечный разрезы кинопроекционной (А—А, Б—Б).


Примечания: 1. План киноаппаратной должен соответствовать плану на чертеже № 1.

2. Разрез А—А должен соответствовать проекций плана киноаппаратной;

3) на плане нанести осевую линию зала, определить по-' ложение и нанести осевые линии, соответствующие оптическим осям кинопроекторов с учетом углов φг, согласно чер­тежу № 1.

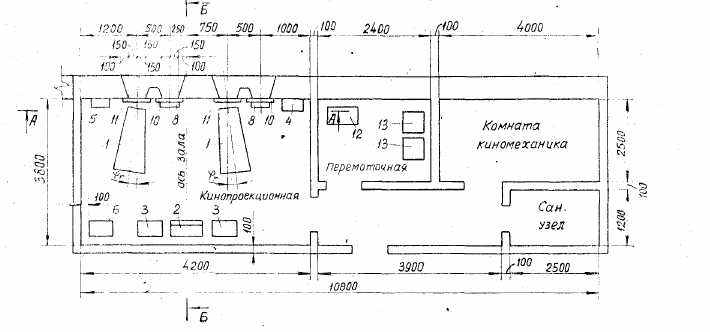

Рисунок 23 – План помещений киноаппаратной широкоэкранной киноуста­новки с размещением аппаратуры и оборудования.

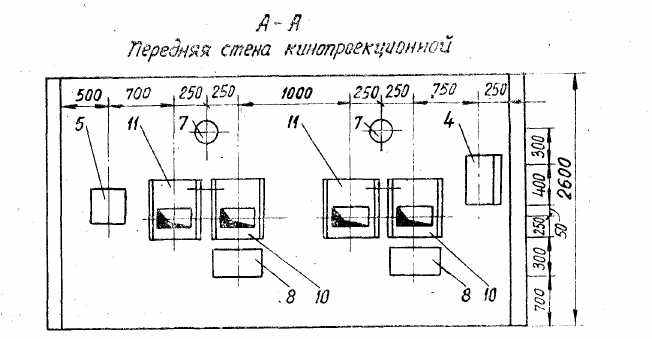

Рисунок 24 – Продольный разрез кинопроекционной с видом на переднюю стенку (с размещением аппаратуры и оборудо­вания).

На разрезе А—А определить положение и нанести осевые линии (горизонтальные и вертикальные), соответствующие центрам проекционных и смотровых окон. Выполнить аналогичные построения на плане и разрезе Б—Б кинопроекционной.

После такой предварительной разметки пола и стен кино­проекционной вычертить кинопроекторы, проекционные и смотровые окна с противопожарными заслонками;

4) определить на всех трех проекциях местоположение элементов аппаратуры и оборудования для проектируемой киноустановки с учетом требований эксплуатации, монтажа, .техники безопасности и вычертить их.

Примечание. Размеры и рекомендации по размещению отдельных эле­ментов комплекса кинотехнологического оборудования приведены в со­ответствующих таблицах и на рисунках в разделе «Размещение аппара­туры и оборудования в помещениях кинопроекционной группы и в зри­тельном зале»:

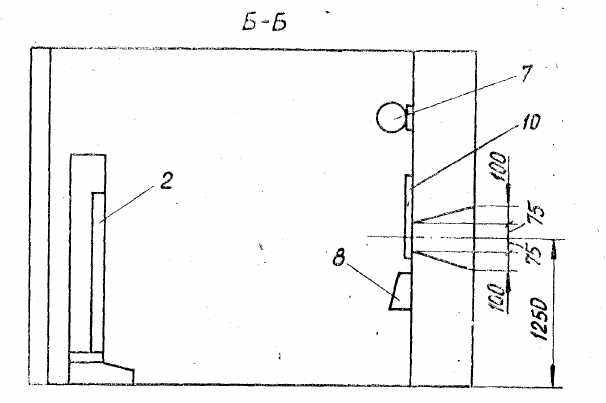

Рисунок 25 – Поперечный разрез кинопроекционной с видом на одну из боковых стен (с размещением аппаратуры и обору­дования)

5. поставить на всех трех проекциях установочные размеры по размещению аппаратуры и оборудования с такимрасчетом, чтобы положение любого элемента определялось
   бы на плоскости двумя размерами;

6. на плане и разрезах (А—А, Б—Б) по внутреннему обмеру помещений киноаппаратной нанести размеры. На плане указать наименование помещений;

7. пронумеровать все элементы аппаратуры и оборудо­вания и заполнить штампы;

8. составить спецификацию аппаратуры и оборудования к чертежу № 2.


В качестве примера (см. рис. 23, 24, 25) приведены план и разрезы (А—А, Б—Б) помещений киноаппаратной широко­экранной киноустановки с размещением аппаратуры и обо­рудования.

3.3. СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ (К ЧЕРТЕЖАМ № 1 И 2) И ЕЕ ОФОРМЛЕНИЕ

Пояснительная записка курсового проекта включает ряд проектных текстовых документов: техническое задание, рас­четы с необходимыми обоснованиями и т. п.

Пояснительная записка в совокупности с графической до­кументацией представляет исчерпывающие сведения о выпол­ненной работе.

Общие требования к изложению содержания пояснитель­ной записки:

• четкая структура;

• логическая последовательность изложения материала;

• краткость и четкость формулировок.
  В состав пояснительной записки входят:


1. Титульный лист.

2. Техническое задание (ТЗ).

3. Текст записки.

4. Перечень использованной литературы.

5. Приложения.


Содержание текста записки

В представленной форме указаны рекомендуемые наиме­нования разделов и подразделов.

Номер разделов	Номер подразделов и подпунктов	Наименование разделов, подразделов и пунктов
1	1.1 1.1.1 1.1.2 1.1.3 1.1.4 1.2 1.2.1 1.2.2	Введение Разработка плана и разреза (продольного) зрительного зала кино­театра (расчетно-планировочное ре­шение зрительного зала) Разработка плана зрительного зала (первый этап проектирования) Определение основных размеров зрительного зала Расчет размеров, выбор типа и формы киноэкрана Расчет и выбор фокусных рас­стояний проекционных объективов, уточнение размеров киноэкрана. Вы­бор размера поля экранного полотнища Планировка зрительских мест и построение плана зала Разработка разреза (продольного) зрительного зала Графоаналитический метод по­строения подъема пола. Выбор профиля пола Построение разреза зрительного зала
2	2.1 2.2 2.3 2.4 2.5	Расчеты и выбор комплекса кинотехнологического оборудования Выбор кинопроекционной аппаратуры Выбор звуковоспроизводящей аппаратуры Выбор электропитающих устройств для источника света кинопроектора и выбор электрораспределительных устройств Выбор вспомогательного оборудо­вания Спецификация основного и вспо­могательного оборудований
3	3.1 3.2 3.3	Разработка плана и разрезов комплекса помещений технологического обеспечения кинопоказа (киноаппа­ратной) с размещением элементов комплекса кинотехнологического обо­рудования Состав и площадь помещений ки­ноаппаратной для проектируемого кинотеатра План помещений киноаппаратной Размещение аппаратуры и оборудования в помещениях киноаппаратной

В разделе «Введение» нужно дать краткую характери­стику проектируемой киноустановки, перспективный план развития киносети, план выпуска и разработку новых ком­плексов кинотехнологиечского оборудования и т. д.
