2.3Шлюз
Шлюзы, как инструмент доступа к информации и услугам, предоставляемым отдельными государственными ведомствами, обеспечивают коммуникации между определенными закрытыми ведомственными сетями и открытой частью среды ОГИР.
В зависимости от конкретных реализаций, шлюз может представлять собой как самостоятельный ГИР, так и входить в состав отдельных ГИР в качестве дополнительного сервиса (Рис.27). Например, на ГИР «Пенсионного Фонда» и ГИР «МНС», помимо их основных ролей, может быть возложена функция шлюза между средой ОГИР и информационными ресурсами, находящимися в закрытых ведомственных сетях. А может быть создан самостоятельный ГИР в роли шлюза. Шлюзы могут предоставлять различный уровень доступа к информационным ресурсам ведомственной сети. Например, шлюзы (Рис.27), находящиеся в ОГИР предоставляют доступ к ГИР закрытых ведомственных сетей. ГИР «Шлюз» в некоторых случаях может предоставлять доступ только к ограниченному количеству или ко всем ГИР ведомственной сети (Рис.27).
Для управления правами доступа шлюзы могут пользоваться услугами Удостоверяющего Центра, либо использовать собственные службы управления доступом.

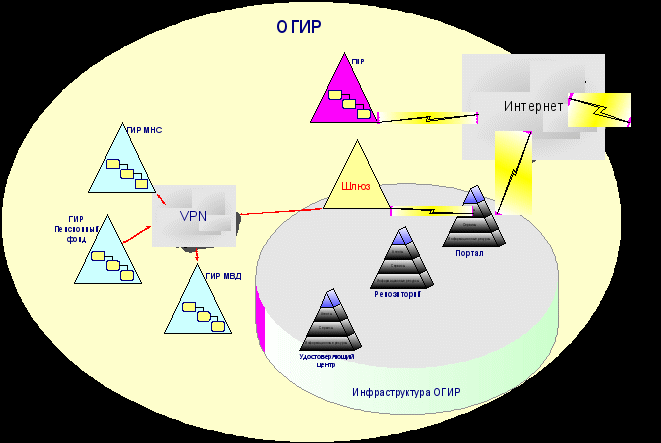

Рис.27. Роль «шлюза» в ОГИР
2.4Репозиторий
Репозиторий – это ГИР, содержащий справочную информацию о сервисах, агентах (предоставляющим определенные услуги) и онтологии (а также справочники, словари, информационные семантические модели предметных областей), используемым в ОГИР.
Каждому объекту (агенту, сервису) в реестрах репозитория отводится отдельная запись, содержащая технические и адресные параметры (наименование, идентификационные параметры, транспортные протоколы и языки взаимодействия, информация о владельцах и т.д.).
Особый раздел репозитория содержит описания метаданных и онтологий, разбитых по прикладным областям и доменам. Доступ к этому разделу осуществляется с помощью специальных обслуживающих сервисов репозитория.
Репозиторий так же может содержать дополнительную техническую и регламентную информацию, описывающую статусы состояния государственных информационно-коммуникационных ресурсов (ГИР), информацию об ЭАРах и т.п.
ГИР могут взаимодействовать друг с другом напрямую, посредством взаимодействия своих агентов и сервисов. И на первых этапах развертывания ОГИР возможно именно такое интеграционное решение, без использования репозитория. По мере роста количества сервисов в ОГИР, а также по мере развития «интеллектуальности» агентов, репозиторий будет обеспечивать динамическую связь агентов и сервисов, а, при использовании онтологии, возможность автоматизированной генерации протоколов общения агентов.
Репозиторий обеспечивает выполнение следующих задач:
- Регистрация новых агентов, сервисов и онтологий, используемых в ОГИР.
- Отмена регистрации агентов, сервисов и онтологий, используемых в ОГИР.
- Поиск по заданным параметрам агентов, сервисов и онтологий, используемых в ОГИР.
Кроме этого, Репозиторий позволяет организовать частично централизованные механизмы контроля и мониторинга информационных ресурсов.
В ОГИР репозиторий реализуется в виде отдельной агентской платформы по любой технологии построения распределенных систем (CORBA, J2EE, Microsoft .NET Framework) согласно спецификациям FIPA. При его реализации возможно применение технологических стандартов: Web Services, Open Grid Services, Semantic Web, UDDI.
Агенты и сервисы репозитория взаимодействует с агентами и сервисами других ГИР по агентскому коммуникационному каналу на языке межагентского взаимодействия. При регистрации агентов, сервисов и онтологий репозиторий использует удостоверяющий центр для их аутентификации.
2.5Удостоверяющий Центр
При большом количестве агентских платформ и множестве сетевых идентификационных параметрах агентов, принадлежащих различным учетным записям на разных информационных ресурсах, становится слишком обременительно каждый раз проходить процедуру аутентификации при обращении к новому сервису. В этом случае формируется инфраструктурный компонент, предоставляющий агентам сервис Единого Входа.
Предоставление сервиса Единого Входа (SSO) подразумевает создание отдельного информационно-коммуникационного ресурса (Удостоверяющего Центра) основная роль которого – проведение идентификации, аутентификации и авторизации агентов.
Если существование такого удостоверяющего центра в конкретной реализации агентской платформы по каким-либо причинам неоправданно с точки зрения обеспечения наиболее безопасного взаимодействия, ничто не запрещает применение других схем. Тем не менее, при построении ОГИР возможно такое интеграционное решение, которое впоследствии может значительно упростить процессы эффективного функционирования ОГИР.
Механизм Единого Входа решает задачи, в основном, «с пользовательской стороны»; при этом со стороны Удостоверяющего Центра сохраняется необходимость управления множественными учетными записями, соответствующими паролями и другой информацией, необходимой для управления правами доступа.
Удостоверяющий Центр обеспечивает выполнение следующих задач:
Идентификация, аутентификация и авторизация агентов и сервисов.
- Выдача, отзыв и доставка сертификатов.
- Верификация сертификатов, выданных другими Удостоверяющими Центрами.
- Формирование ключей и запросов на сертификаты агентов с учетом данных регистрации.
- Отслеживание выполнения политик безопасности.
- Хранение следующей информации:
- все принятые внутри круга доверия политики управления безопасностью и правами доступа;
- все политики управления безопасностью и правами доступа, принятые другими удостоверяющими центрами, с которыми данный центр установил доверительные отношения;
- набор аутентификационной информации о зарегистрированных агентах, сервисах;
- списки выданных и отозванных сертификатов агентов.
- все принятые внутри круга доверия политики управления безопасностью и правами доступа;
- Подтверждение идентификации уже зарегистрированных в репозитории агентов и сервисов.
В модели удостоверяющих центров необходимо предусмотреть признание сертификатов, выдаваемых удостоверяющими центрами России и их зарубежными партнерами. Данное требование в ближайшие годы приобретет существенное значение для дальнейшего развития Российской Федерации.
На основе удостоверяющих центров можно строить различные модели доверия (Рис.28).
Рис.28. Удостоверяющий центр: различные модели доверия
Иерархическая модель – устанавливает единую точку доверия двум или более удостоверяющим центрам.
Сетевая модель – устанавливает прямые доверительные отношения между двумя или более Удостоверяющими Центрами и основывается на кросс – сертификации. В этой модели каждый из Удостоверяющих Центров может быть либо репликацией единого (корневого) центра, либо это отдельные Удостоверяющие Центры, установившие между собой доверительные отношения, что подразумевает совместимость их систем цифровых сертификатов.
Описанные модели и требования позволяют устранить часто возникающие на сегодняшний день барьеры:
- Территориальный барьер. В разных регионах выстраиваются настолько разные инфраструктуры удостоверяющих центров, что невозможно наладить между ними взаимное признание выдаваемых сертификатов.
- Ведомственный барьер. Зачастую решения по идентификации и аутентификации жестко и четко привязаны к одному отдельно взятому ведомству и, соответственно, не применимы в других ведомствах. В каждом ведомстве – своя система сертификатов, в то время как оперативный и юридически значимый обмен информацией между ними является ключевым фактором обеспечения административной реформы.
Таким образом, модель Удостоверяющего Центра может решить ряд существующих сложностей, а по мере увеличения количества агентских платформ и развития «интеллектуальности» агентов, наличие таких центров существенно упростит процесс взаимодействия агентов принадлежащих различным ГИР.
2.5.1Доверительные отношения в агентских системах
Устанавливая доверительные отношения между агентскими платформами («круг доверия»), целесообразно выделить в отдельный ГИР часть функций по идентификации, аутентификации и авторизации агентов, запрашивающих доступ к ресурсам круга доверия (Удостоверяющий Центр)49. Внутри круга доверия необходимо принять соглашение о разграничении обязанностей и степени доверия, что подразумевает определенную степень стандартизаций такого рода отношений. Агентские платформы (ГИР) «договариваются» только с Удостоверяющим Центром и могут не знать о составе других участниках круга доверия. Наиболее полная информация о круге доверия содержится только в Удостоверяющем Центре.
2.5.1.1Пример 1 установления доверительных отношений
Внутри круга доверия 1 (Рис.29) могут быть установлены следующие доверительные отношения:
- Удостоверяющий Центр A при проведении аутентификации выдает три вида сертификатов (A, B, C) в зависимости от типа предоставляемых прав доступа.
- агентская платформа 1 предоставляет все свои сервисы любому предъявителю сертификатов A, B, C;
- агентская платформа 2 не предоставляет никаких сервисов предъявителю сертификата C, предоставляет только один сервис при предъявлении сертификата B, и все свои сервисы при предъявлении сертификата A;
- агентская платформа 3 предъявителю сертификатов А, выданных Удостоверяющим Центром А, предоставляет только один сервис.
При этом агентским платформам нет необходимости знать идентификационные параметры агента помимо сертификатов, выдаваемых Удостоверяющим Центром А.
Рис.29. Установление доверительных отношений
Возможно существование нескольких Удостоверяющих Центров, которые предоставляют доступ к различным сервисам одной и той же агентской платформы. Таким образом, одни и те же агентские платформы могут формировать между собой разные круги доверия (Рис.9).
2.5.1.2Пример 2 установления доверительных отношений
Удостоверяющий Центр В круга доверия 2 (Рис.29) выдает сертификаты (AA, BB, CC). Агентская платформа 3 предъявителю сертификатов СС и ВВ предоставляет все свои сервисы кроме одного, который доступен только при предъявлении сертификата AA. Агентская платформа 4 предоставляют свои сервисы при предъявлении сертификатов не ниже BB, при этом агентская платформа 4 вне зависимости от предъявляемых сертификатов самостоятельно проводит дополнительную аутентификацию агентов.
Формируя круг доверия, агентские платформы должны разграничить между собой ответственность за проведение аутентификации, а так же определить порядок взаимодействия, в том числе, включающий:
- Порядок взаимодействия с агентами, запрашивающими доступ к ресурсам круга доверия.
- Порядок обмена информацией об агентах, обращающихся к агентским платформам внутри круга доверия.
- Требования к объему и содержанию информации, которой обмениваются агентские платформы и Удостоверяющий Центр.
- Требования к протоколам обмена информацией.
- Механизм, порядок и способ проведения Удостоверяющим Центром процедур аутентификации агентов.
- Порядок выдачи сертификатов.
- Порядок подтверждения сертификатов, выданных другими Удостоверяющими Центрами.
Содержательное наполнение перечисленных выше требований будет определяться природой сервисов, предоставляемых ГИР.
2.5.2Федерация идентификационных параметров
Как правило, каждый ГИР формирует учетную запись на каждого пользователя, с которым он взаимодействовал. В этой учётной записи хранятся такие параметры, как имя и пароль пользователя, его права (или права группы пользователей) на использование функциональности ресурса, а так же другие идентификационные параметры.
Взаимодействуя с различными агентскими платформами, агент каждый раз проходит процедуру аутентификации, при которой устанавливается соответствие заявленных агентом идентификационных параметров тем, что хранятся в учетных записях платформы, и определяются права доступа в соответствии с этим параметрами.
При большом числе агентских платформ и множестве идентификационных параметров агента, принадлежащих различным учетным записям в разных ГИР круга доверия, становится слишком обременительно каждый раз снова проходить процедуру аутентификации при обращении к новому сервису. В таком случае агенту проще обратиться к Удостоверяющему Центру и инициировать объединение в федерацию своих идентификационных параметров, хранящихся в необходимых ему агентских платформах круга доверия. Такое объединение позволит агенту проходить процедуру аутентификации один раз, и для получения доступа к необходимым ему сервисам круга доверия, предъявлять только один сертификат, выданный Удостоверяющим Центром являющийся общим для множества сервисов внутри данного круга доверия. Участниками федерации являются:
- агент, инициировавший создание федерации;
- агентские платформы круга доверия, включенные в федерацию;
- Удостоверяющий Центр.
Федерация может быть создана как на постоянной основе, так и на время выполнения определенной задачи. Аннулирование федерации может быть инициировано любым из ее участников. При аннулировании «федерации» уведомляться все ее участники.
Обратившись к Удостоверяющему Центру, агент сам определяет требования к объему и содержанию идентификационных параметров, которые должны совместно использоваться сервисами, входящими в круг доверия, а так же дает свое согласие на обмен этой информацией между сервисами разных членов круга доверия.
Агенту нет необходимости непосредственно обращаться к Удостоверяющему Центру за получением прав сертификата на доступ к информационным ресурсам агентской платформы, входящей в круг доверия. Ему достаточно обратиться к информационному ресурсу (Рис.10), который автоматически перенаправит его к Удостоверяющему Центру данного круга доверия, где агент пройдет процедуру аутентификации и ему будет предложено создать федерацию его идентификационных параметров для доступа к ресурсам агентских платформ данного круга доверия. После этого агенту присваивается сертификат, или своего рода «электронный билет», подтверждающий право агента на доступ к определенному набору ресурсов внутри круга доверия.
Рис.30. Федерация идентификационных параметров.
При первом обращении агента к агентской платформе в рамках созданной им федерации, агентская платформа запрашивает подтверждение сертификата у выдавшего его Удостоверяющего Центра. Во многих случаях агент (Агент Х пользователя) может не знать заранее, какие сервисы ему нужны для выполнения своих задач. В таком случае, агент может делегировать свои права другому агенту (Агент ГИР ЖКХ) для выполнения ряда подзадач (Рис.30), который от имени первого агента может сформировать необходимые ему федерации.
2.5.2.1Пример 3: Создание федераций
Например, (Рис.31) агенту Х необходим некоторый ресурс, находящийся на платформе 1. Предварительно агент Х он прошел процедуру аутентификации, но для предоставления этого ресурса агентской платформе 1 необходимо получить доступ к сервисам платформ 2 и 3. Для этого агент платформы 1 запрашивает у агента Х разрешение на создание федерации, после чего обращается в Удостоверяющий Центр, инициируя создание федерации, и получает доступ к необходимым ему сервисам.
Рис.31. Создание федераций агентских платформ.
Практически аналогичная ситуация возникает, когда агенту платформы 3 для выполнения запроса агента платформы 1 необходимо получить доступ к ресурсам, находящимся на платформах 4 и 5 (Рис.32). В этом случае агент платформы 3 запрашивает разрешения на создание федерации у агента платформы 1 и агента Х. После чего обращается в Удостоверяющий Центр и инициирует создание новой федерации.
Рис.32. Создание федераций
Агент платформы 1 запрашивает разрешение на создание федерации у агента X только, если агент платформы 1 действует от имени агента X, если агент платформы 1 создает федерацию от своего имени, он не запрашивает разрешение на создание федерации у агента X. Аналогично создание федерации может происходить и для агента платформы 3.
В зависимости от прав, которые агенты делегируют друг другу, они могут не запрашивать разрешение на создание федерации у предшествующих агентов (Рис.32), а обращаться непосредственно к Удостоверяющему Центру, инициируя создание такой федерации.
Для выполнения своих задач агенту могут потребоваться сервисы агентской платформы, доступом к которым управляют разные Удостоверяющие Центры (Рис.33). Для получения доступа к этим сервисам агенту, вообще говоря, придется пройти процедуру аутентификации в соответствующих Удостоверяющих Центрах и в каждом из них получить сертификат на право доступа к ресурсам внутри управляемого им круга доверия.
При большом числе независимых Удостоверяющих Центров в агентских системах возникает проблема с множественной аутентификацией агентов. В таких случаях в ОГИР можно либо ограничить количество Удостоверяющих Центров, либо сформировать между ними доверительные отношения, что подразумевает создание соответствующей политики, позволяющей разным Удостоверяющим Центрам получать доступ к информации друг друга.
Рис.33. Агентская система с независимыми Удостоверяющими Центрами
2.5.2.2Пример агентской системы с несколькими Удостоверяющими Центрами
Если между разными Удостоверяющими Центрами установлены доверительные отношения, то агенту платформы 1 для объединения в федерацию сервисов, принадлежащих разным кругам доверия (Рис.34), достаточно обратиться только к одному из Удостоверяющих Центров и делегировать ему полномочия по формированию такой федерации. В этом случае агент Удостоверяющего Центра А (Рис.34) свяжется с Удостоверяющим Центром В и (от имени агента платформы 1) создаст необходимую федерацию.
Рис.34. Агентская система с доверительными отношениями между Удостоверяющими Центрами
2.5.3Общие требования к сервису единого входа в распределенных системах
Сервис единого входа должен быть специфицирован таким образом, чтобы архитектура и протоколы, лежащие в его основе, поддерживали следующую функциональность:
Федерация идентификационных параметров:
- Информирование участников «федерации» при ее создании и аннулировании;
- Информирование агентских платформ Удостоверяющим Центром об окончании срока действия сформированной им учетной записи внешнего агента;
- Предоставление агенту списка его учетных записей, объединенных в федерацию;
- Предоставление, при необходимости, идентификационных параметров о принципалах, создавших агента.
- Информирование участников «федерации» при ее создании и аннулировании;
- Процедура аутентификации:
- Поддержка любых методов навигации агента между Удостоверяющим Центром и агентским платформами;
- При обращении агента к Удостоверяющему Центру, последний предоставляет свои идентификационные параметры;
- Установление между Удостоверяющим Центром и агентским платформами доверительных отношений, закрепленных операционными соглашениями.
- Поддержка любых методов навигации агента между Удостоверяющим Центром и агентским платформами;
- Обеспечение анонимности, использование псевдонимов:
- Возможность запрашивать агентской платформой у Удостоверяющего Центра атрибуты внешнего агента без знания глобального имени агента.
- Присвоение Удостоверяющим Центром агенту временного уникального псевдонима для каждой созданной им федерации. В каждой федерации агент будет известен под своим псевдонимом, что обеспечивает анонимность агента и принципала.
- Возможность использования псевдонима агента для получения более подробной информации об агенте и принципале.
- Возможность запрашивать агентской платформой у Удостоверяющего Центра атрибуты внешнего агента без знания глобального имени агента.
- Требования безопасности:
- Каждый Удостоверяющий Центр должен иметь список агентов и сервисов, установивших с ним доверительные отношения, и каждый агент должен иметь список Удостоверяющих Центров, с которыми у него установлены доверительные отношения;
- Сообщения или части сообщений, которыми обмениваются агенты и сервисы, должны иметь заверенную цифровую подпись;
- Необходимо, чтобы взаимодействие между агентом и Удостоверяющим Центром было защищено от reply-атак.
- Каждый Удостоверяющий Центр должен иметь список агентов и сервисов, установивших с ним доверительные отношения, и каждый агент должен иметь список Удостоверяющих Центров, с которыми у него установлены доверительные отношения;
Для реализации модели удостоверяющих центров, могут быть использованы два основных стандарта сетевой безопасности, связанные с сертификацией объектов: Microsoft .NET Passport и Liberty Identity Federation Framework.
Решение проблемы обеспечения безопасности ГИР возможно в рамках единой государственной технической политики по защите информации и управлению правами доступа ОГИР. Составной частью такой политики должна стать Концепция защиты государственных информационных ресурсов.
