Министерство Образования и Науки Российской Федерации

МОУ «Средняя общеобразовательная школа № 30 г. Новоалтайска»


Реферат

Технологии хранения информации


Выполнил:

ученик 11А класса

Сурадеев Василий

Проверил:

учитель информатики

Воронина

Елена Геннадьевна


Новоалтайск-2008


Оглавление

Введение

Сейчас мы живем в информационном обществе. Благодаря развитию и популяризации коммуникационных сетей, главным образом Интернета, информация в цифровом виде становится все доступней. Каждый день количество используемой нами информации стремительно возрастает – появляется масса новых новостей, книг, статей, музыки, видео, программ – всего и не перечислить. Но объемы информации, представленной в цифровой форме, увеличиваются не только за счет новой информации, которая в большинстве случаев уже имеет электронную форму представления, но и за счет перевода в цифровую форму ранее созданных информационных ресурсов, например библиотечных книг.

Также вследствие высоких темпов развития науки и техники возрастает и качество информации, что зачастую сказывается на ее размере в сторону увеличения. Например, чем выше характеристики цифрового фотоаппарата, тем больший объем займет сделанная им фотография.

Естественно возникает актуальная проблема, как и где, хранить информацию, да так чтобы она не была утрачена, и к ней осуществлялся легкий доступ. Представление информации в цифровом виде позволило решить ряд проблем хранения информации, создать совершенно новые возможности для доступа к ней, ее обработки. Например, сейчас исключены дефекты, которые бы могли появиться на носителях с аналоговой формой представления: царапины на видеоматериалах, шумы на аудиозаписях и тому подобное.

Быстрое внедрение цифровых технологий обработки информации, развитие электронных библиотек и прочее – все это повлияло на необходимость проведения специальных исследований по созданию технологий долговременного хранения информации, представленной в цифровом виде. Эти технологии, получаемые с помощью этих исследований, позволили создать большое количество различных носителей информации, которые очень отличаются по своим качествам и возможностям.

Цель работы – обобщить и классифицировать знания о существующих технологиях хранения информации.

Задачи:

• исследовать ресурсы Интернета

• классифицировать существующие носители информации

• рассказать о технологиях хранения информации, используемых в современных носителях


Таким образом, данная работа будет состоять из введения, 3 глав, заключения, списка литературы и приложений.

Итак, для начала - что же такое носитель информации? Носитель информации — это строго определённая часть конкретной информационной системы, служащая для промежуточного хранения или передачи информации. Носителем информации является все что может воспринимать, хранить и передавать информацию (человек, животное, жёсткий диск, растение, и т. д.).

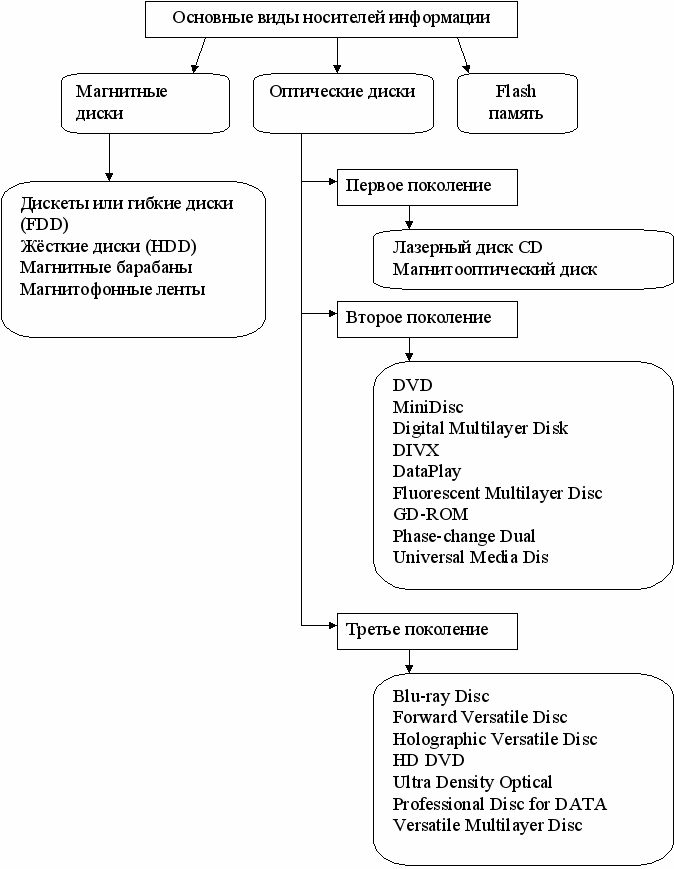

Изучив ресурсы Интернета, автор классифицировал носители информации, разделив их на три основных типа: магнитные носители, оптические носители (три поколения), Flash носители. Подробная классификация представлена в приложении 1.

Глава 1. Хранение информации на магнитных носителях

1.1. История создания дискет

История дискет начала свой отсчет около сорока лет назад. В 1971 году появилась первая дискета, представленная американской корпорацией IBM. Разработала дискету группа инженеров IBM под руководством Алана Шугарта. Ее размер составлял 8 дюймов при емкости 80 килобайт. Затем этот тип дискет совершенствовался. По типу 8 дюймовые дискеты делились на односторонние и двухсторонние. Объем дискет был от 80 килобайт до 1 мегабайта, в зависимости от типа. Для сравнения: 8 дюймовая дискета по объему хранения данных заменяла порядка 12 000 перфокарт или около 300 метров перфоленты. При этом допускалась еще и перезапись. По тем временам это была революция. Строение дискеты представляло собой диск из тонкого пластика, покрытый оксидом железа и упакованный в пластиковый или твердо-бумажный пакет - корпус. Вся конструкция могла гнуться и поэтому дискеты стали называть floppy (с английского – гибкий). А аббревиатура FDD расшифровывается как Floppy Disk Drive, что означает дисковод гибких дисков.

1973 году, Алан Шугарт создал собственную компанию Shugart Laboratories, которая занималась разработкой новых стандартов floppy – дисков. Через три года Shugart Laboratories была представлена 5,25 дюймовая дискета емкостью 110 килобайт. Преимущества новой технологии были очевидны. Корпус стал более жестким, внутри он был оклеен специальным материалом, который предохранял диск от чрезмерного износа. Затем дискета получила ряд улучшений и в результате была достигнута емкость в 1,2 мегабайт.

В 1980-х был создан третий вид дискет формата 3,5 дюйма емкостью 1,44МБ. Эти дискеты стали наиболее удобны для пользования, так как они легки, помещаются в карман рубашки и имеют защитный конверт из твердого пластика, повышающий их надежность также диск защищен специальной подпружиненной шторкой. Трехдюймовая дискета снабжена квадратным отверстием со скользящей пластиковой задвижкой для защиты диска от непреднамеренной записи. Если она закрывает окошко, то на дискету можно записать информацию, в противном случае возможно только чтение. В отличие от 5,25 дюймовых дискет это был действительно эволюционный прорыв.

Но на этом жизнь не остановилась. В 1983 году были разработаны 4 дюймовые floppy – диски и еще несколько вариаций, но они большого распространения среди пользователей не получили. Наиболее частой сферой применения дискет является обмен или транспортировка небольших файлов, так как флоппи-диск зарекомендовал себя как чрезвычайно надёжный, дешёвый и простой в обращении носитель данных.

Кстати в 2003 году спрос на дискеты во всём мире составил около 1,5 миллиардов штук. Если все эти дискеты вытянуть в одну линию, то ими можно трижды обернуть Землю.

1.2. Технология хранения информации на магнитных дисках

Для примера рассмотрим принцип хранения информации на дискетах. Для того чтобы дискету можно было использовать, ее необходимо отформатировать, то есть разбить на дорожки и сектора, создать файловую систему. Объем или пространство на стадии форматирования дискеты условно разбивается на две части: системную область и область данных. В первой находятся boot-запись (программа начальной загрузки), две копии таблицы размещения файлов и корневой каталог. Во второй хранятся файлы пользователя.

В целом FDD - привод для работы с информацией на дискетах - состоит из большого числа механических элементов и сравнительно несложной электронной части, управляющей устройством и организующей обмен информацией с контроллером FDD, расположенным на материнской плате. Говоря о конструкции FDD, имеет смысл выделить четыре составных части: основной электродвигатель, блок магнитных головок, шаговый электродвигатель и управляющую электронную плату.

Как только в дисковод вставляется дискета, она механическим путем поджимается к оси электродвигателя, вследствие чего устанавливается жесткая механическая связь между осью электродвигателя и металлическим кругом, закрепленным в центре носителя информации, находящегося внутри дискеты. Сразу после этого контроллер устройства отдает команду на включение двигателя, который раскручивает магнитный диск, находящийся внутри дискеты.

Считывание/запись информации на магнитное покрытие диска производят так называемые магнитные головки. Это бесхитростные приспособления, вся работа которых основывается на фундаментальных законах физики. На логическом уровне головку следует разделить на две части.

Первая отвечает за запись информации. То есть за излучение магнитного поля в сторону покрытия диска. Излучатель представляет собой примитивный электромагнит, способный создавать магнитное поле различной напряженности.

Вторая отвечает за чтение и представляет собой замкнутый контур из медного проводника, в котором, под действием переменного магнитного поля (это поле создается неоднородно заряженной поверхностью диска), возникают электромагнитные колебания - фактически прочитанная информация. Головки размещаются на жестких кронштейнах с обеих сторон диска и касаются его поверхности во время работы с дискетой.

Работой всего устройства (позиционирование головок, включение двигателя, считывание и запись информации на магнитное покрытие) руководит электронная часть устройства. Тут речь идет не только об электронной плате, но и контроллере устройства.

Таким образом, после вставления дискеты в привод, включается основной электродвигатель, который раскручивает диск, находящийся внутри дискеты, относительно неподвижных магнитных головок. При попытке обратиться к нему включается шаговый двигатель, который отводит головки в системную область, где они пытаются прочесть таблицу размещения файлов. В случае удачи информация о записанных на дискете файлах передается контроллеру, который, в свою очередь, отдает ее центральному процессору. В случае, если таблица не может быть прочитана, делается попытка ее восстановления из резервной копии, которая также хранится на дискете. После этого устройство готово к работе. Что происходит, когда пользователь обращается к какому-либо файлу? Устройство смотрит в таблицы, шаговый двигатель отводит головки туда, где хранятся требуемые данные. Прочитанная информация транспортируется к контроллеру, тот, после обработки, передает ее по скоростной шине процессору. Аналогично происходит запись информации на дискету.

Принцип работы магнитных запоминающих устройств основан на способах хранения информации с использованием магнитных свойств материалов. Как правило, магнитные запоминающие устройства состоят из устройств чтения/записи информации и магнитного носителя, на который осуществляется запись и с которого считывается информация. Магнитные запоминающие устройства принято делить на виды в связи с исполнением, физико-техническими характеристиками носителя информации и т.д. Наиболее часто различают: дисковые и ленточные устройства. Общая технология магнитных запоминающих устройств состоит в намагничивании переменным магнитным полем участков носителя и считывания информации, закодированной как области переменной намагниченности. Намагничивание достигается за счет создания переменного магнитного поля при помощи головок чтения/записи. Головки представляют собой два или более магнитных управляемых контура с сердечниками, на обмотки которых подается переменное напряжение. Изменение величины напряжения вызывает изменение направления линий магнитной индукции магнитного поля и, при намагничивании носителя, означает смену значения бита информации с 1 на 0 или с 0 на 1.

Глава 2. Хранение информации на оптических носителях

§1. Оптические диски первого поколения

1.1. История создания компакт-дисков (CD)

В 1970 году инженеры компании Philips начали работать над ALP (audio long play) - системой аудио-носителей, которые могли бы заменить устаревающие виниловые пластинки. Диаметр ALP составлял около 30 см. Затем диск был уменьшен в диаметре, и время проигрывания было ограничено всего одним часом. Таким образом, самый первый компакт-диск для цифрового хранения аудио появился в 1979 году, и ознаменовал собой будущий переворот в мире музыки. Презентация первого CD-плейера, предназначенного для использования компакт дисков, состоялась также в 1979 году. Вскоре делегация Philips отправилась в Японию, чтобы найти партнера для развития новой технологии аудиозаписи. Президент Sony - Акио Морита позвонил главе аудио подразделения Philips - Йопу ван Тильбургу, когда тот уже собирался уезжать из Японии.

Партнерство Philips и Sony стало для всех "культурным шоком". Не один месяц инженеры двух компаний-партнеров провели в дискуссиях о том, каким должен быть новый аудиодиск. Жаркие споры разгорелись не только по технологическим вопросам. Технический директор Philips Лу Оттенс исходил из физических размеров CD: его идеалом был диск диаметром 11,5 см, на который можно было записать около часа музыки. Однако вице-президент Sony Норио Ога, выпускник берлинской консерватории, питавший слабость к Бетховену, настаивал на том, чтобы время воспроизведения CD составляло больше часа. Для того, чтобы полностью вместить девятую симфонию Бетховена, объем диска был расширен с одного часа до 74 минут.

Среди вариантов названия нового аудиодиска рассматривались Minirack, Mini Disc, Compact Rack. Однако в итоге победил Compact Disc - это словосочетание выбрали из-за успеха аудиокассет (Compact Cassette).

И вот, 17 августа 1982 в немецком городе Лангенхаген на фабрике Philips, был выпущен первый CD. На нем был записан альбом The Visitors группы ABBA.

Однако существует еще одна версия появления компакт-дисков. Из этой версии следует, что компакт-диск изобрели не Philips и Sony, а американский физик Джеймс Рассел, работавший в компании Optical Recording. Уже в 1971 году он продемонстрировал свое изобретение для хранения данных. Делал он это для "личных" целей, желая предотвратить царапание своих виниловых пластинок иглами звукоснимателей. Спустя восемь лет подобное устройство было "независимо" изобретено компаниями Philips и Sony.

Вначале компакт-диски использовались исключительно в высококачественной звуковоспроизводящей аппаратуре, заменяя устаревшие виниловые пластинки и магнитофонные кассеты. Однако вскоре лазерные диски стали использоваться и на персональных компьютерах. Компьютерные лазерные диски были названы CD-ROM (Compact Disk - Read Only Memory, что переводится как компакт-диск - память только для чтения). В конце девяностых годов устройство для работы с CD-ROM стало стандартным компонентом любого персонального компьютера, а подавляющее большинство программ стали распространяться на компакт-дисках.

1.2. Технология хранения информации в оптических носителях первого поколения

Для примера автор рассматривает компакт-диски. В зависимости от количества возможных операций записи компакт-диски разделяются:

• CD-ROM (read only memory), диск изготавливается на заводе, и дальнейшая запись на него невозможна

• CD-R (recordable), диск предназначен для однократной записи в домашних условиях

• CD-RW (rewritable), диск допускает множество операций записи.


Принцип работы компакт дисков – оптический. Чтение и запись осуществляется лазером. Рабочая длина волны лазера - 780 нм. В компакт-диске данные кодируются и записываются в виде последовательности отражающих и не отражающих участков. Отражение интерпретируется как единица, не отражение - как ноль.

Рассмотрим формат компакт-диска, поверхность диска разделена на области:

• PCA (Power Calibration Area). Используется для настройки мощности лазера записывающим устройством. 100 элементов.

• PMA (Program Memory Area). Сюда временно записываются координаты начала и конца каждого трека при извлечении диска из записывающего устройства без закрытия сессии. 100 элементов.

• Вводная область (Lead-in Area) - кольцо шириной 4 мм (диаметр 46-50 мм) ближе к центру диска (до 4500 секторов, 1 минута, 9 MB). Состоит из 1 дорожки (Lead-in Track). Содержит TOC (абсолютные временные адреса дорожек и начала выводной области, точность - 1 секунда).

• Область данных (program area, user data area).

• Выводная область (Lead-out) - кольцо 116-117 мм (6750 секторов, 1.5 минуты, 13.5 MB). Состоит из 1 дорожки (Lead-out Track).


1.2.1. Однократно записываемые диски (CD-R).

По своему внутреннему строению CD-R диск напоминает слоеный пирог, "начинка" которого состоит из активного (информационного), отражающего и защитного слоев. Слои последовательно наносятся на основу из поликарбоната. При этом основа CD-R диска то есть пластмасса должна быть такова, чтобы луч лазера, проходящий сквозь нее, должным образом фокусировался и не вызывал разрушения диска.

На основу наносится активный (или регистрирующий) слой, на котором, собственно, и происходит запись информации. Во время записи мощный лазерный луч нагревает небольшие участки активного слоя. Под воздействием высокой температуры меняются свойства вещества регистрирующего слоя в месте нагрева, в результате он перестает пропускать свет. В других местах, которые не разогревались лазером, свет по-прежнему беспрепятственно проходит через регистрирующий слой.

Дальше следует отражающий слой, представляющий тончайшую пластинку из золота или серебра. Причем из серебра лучше, потому что у него больший коэффициент отражения, но золото - очень долговечный материал, а серебро со временем окисляется. Поэтому в тех случаях, когда требуется длительное хранение данных, применяются диски с золотым отражающим слоем.

Ну и последний слой, защитный, наносится поверх отражающего, и служит для механической защиты CD-R диска и нанесения на него этикетки. Тут тоже возможны варианты: в простейшем случае защитный слой являет собой покрытие лаком. Но лак можно ободрать, и, что еще хуже, возможна химическая реакция между лаком и различными веществами, которые на него попадают (например, с чернилами, которыми Вы сделаете надпись на обратной стороне диска). Однако последнее время некоторые производители CD-R дисков используют специальные устойчивые лаки для покрытия дисков, что сообщает им дополнительную надежность. Более надежные защитные покрытия - дополнительный слой специального пластика. Кроме защиты, такой способ еще и делает внешний вид диска более привлекательным по сравнению с лаковым.

Восстановить прозрачность веществ, используемых в качестве активного слоя в дисках CD-R, невозможно. С одной стороны, это дает некоторую гарантию того, что записанная информация будет надежно сохранена. Действительно, повредить запись, нанесенную на активный слой, можно только одним способом - сделать прозрачные участки непрозрачными. Что и может произойти под воздействием, например, яркого солнечного света. С другой стороны, один раз записанный диск переписать невозможно. К сожалению, решить это противоречие пока не удалось. На сегодняшний день мы вынуждены выбирать между возможностью перезаписи и надежностью хранения информации.

1.2.2. Многократно записываемые диски (CD-RW)

Если мы выбираем перезапись, то используем диск CD-RW. Единственное отличие таких дисков от CD-R заключается в устройстве регистрирующего слоя. У CD-R дисков запись основана на изменении оптических свойств слоя под действием температуры - при нагревании слой мутнеет. Принцип записи CD-RW дисков чуть сложнее, здесь используется явление фазового перехода. То есть промежуточный слой, из специального органического материала, может пребывать как в аморфном, так и в кристаллическом виде.

Аморфное вещество, как известно из курса физики, это такое вещество, которое при нагревании не превращается в жидкость, а постепенно размягчается, становятся все более текучими. Примером такого вещества может быть мед. Кстати, на примере меда хорошо видно общее свойство аморфных веществ - с течением времени они переходят в кристаллическую форму. Поставьте банку прозрачного свежего меда в шкаф, и не трогайте пару лет. Потом достаньте, и вы увидите, что мед загустел, а то и вовсе стал твердым, "засахарился". И стал непрозрачным. Вот на этом принципе и основана запись на CD-RW.

Прозрачность регистрирующего слоя CD-RW зависит от того, в каком состоянии это вещество находится, в аморфном или в кристаллическом. И мы можем управлять процессом перехода из одного состояния в другое. Если нагреть регистрирующий слой до достаточно высокой температуры и затем резко охладить его, то вещество переходит в аморфную форму. Именно так происходит процесс записи. На чистом диске CD-RW регистрирующий слой находится в кристаллической форме. Мощный луч записывающего лазера разогревает участок поверхности и выключается, диск быстро остывает и в этом месте часть активного слоя переходит в аморфную форму. Для того чтобы вернуть вещество активного слоя в кристаллическое состояние, его опять нагревают, но до меньшей температуры (менее интенсивным лучом). И вещество возвращается в кристаллическое состояние. Такую операцию можно проводить около 1000 раз, именно столько циклов перезаписи выдерживают CD-RW диски.

Но и здесь есть свои недостатки, заключающиеся в особенности аморфных веществ кристаллизоваться со временем. Как бы мы ни хранили CD-RW, через несколько лет запись будет безвозвратно утеряна. К тому же такие диски легко могут быть стерты простым нагреванием.

1.3. Способы записи компакт-дисков в домашних условиях

Для этого необходимо иметь не только записывающий CD-привод, но и специальное программное обеспечение. Примером таких программ могут служить Easy CD, CD Creator, CD Publisher и прочие.

Процесс записи одной дорожки (сессии) представляет собой единую операцию, которая не может быть прервана, иначе диск будет испорчен. Для обеспечения равномерности поступления записываемой информации на лазер все приводы имеют буфер, исчерпание данных в котором (Underrun) приводит к аварийному прерыванию записи. Исчерпание данных в буфере может быть вызвано запуском параллельных процессов, работой системы виртуальной памяти (swapping), захватом процессора "нечестными" драйверами устройств, зависанием программы или операционной системы. К сбою записи приводят также механические толчки привода.

Различается два основных режима записи CD-R:

• DAO (Disk At Once - весь диск за один прием) . При записи методом DAO лазер включен на протяжении записи всего диска. Диск, записанный за один прием, является наиболее универсальным и считывается любыми CD-ROM с любым файловым диспетчером, однако после записи невозможно дописывание новых данных на диск

• TAO (Track At Once - одна дорожка (сессия) за один прием). При записи методом TAO лазер включается в начале каждой дорожки и отключается в ее конце; в точках включения и выключения лазера формируются серии специальных кадров - run-in, run-out и link, предназначенные для связывания дорожек между собой. В режиме TAO пишутся многосессионные диски, допускающие последующую дозапись данных; при этом для сессии записывается только зона Lead In (открытая сессия). При записи каждой последующей сессии предыдущая закрывается путем записи зоны Lead Out, за которой следует Lead In новой сессии. На эти две зоны расходуется дополнительно 13.5 Мб (6750 кадров) дискового пространства.


Для записи CD-RW может применяться их предварительное форматирование - разбивка на секторы, подобно магнитным дискам. После форматирования диск CD-RW может использоваться, как обычный сменный диск - стандартные файловые операции копирования, удаления и переименования преобразуются драйвером привода CD-RW в серии операций перезаписи секторов диска. Благодаря этому для работы с дисками CD-RW не требуется специального программного обеспечения, кроме драйвера привода с поддержкой UDF (Universal Disk Format — универсальный формат диска) и программы начальной разметки.

§2 Оптические диски второго поколения

1.1. История появления DVD-дисков

Первые диски и проигрыватели DVD появились в ноябре 1996 в Японии и в марте 1997 в США. В начале 1990-х годов разрабатывалось два стандарта для оптических информационных носителей высокой плотности. Один из них назывался «Multimedia Compact Disc» (MMCD) и разрабатывался компаниями Philips и Sony, второй — «Super Disc» — поддерживали 8 крупных корпораций, в числе которых были Toshiba и Time Warner. Позже усилия разработчиков стандартов были объединены под началом IBM, которая не хотела повторения кровопролитной войны форматов, как было со стандартами кассет VHS и Betacam в 1980-х. Официально DVD был анонсирован в сентябре 1995 года. Первая версия спецификаций DVD была опубликована в сентябре 1996 года. Изменения и дополнения в спецификации вносит организация DVD Forum (ранее называвшаяся DVD Consortium), членами которой являются 10 компаний-основателей и более 220 частных лиц. Первый привод, поддерживающий запись DVD-R, выпущен Pioneer в октябре 1997 года. Стоимость этого привода, поддерживающего спецификацию DVD-R версии 1.0, составляла 17000$. «Болванки» объемом 3.95 Гб стоили по 50$ каждая. Изначально «DVD» расшифровывалось как «Digital Video Disc» (цифровой видеодиск). Позже многие стали расшифровывать DVD как Digital Versatile Disc (цифровой многоцелевой диск). Toshiba, заведующая официальным сайтом DVD Forum’а, использует «Digital Versatile Disc». К консенсусу не пришли до сих пор, поэтому сегодня «DVD» официально вообще никак не расшифровывается.

1.2. Классификация DVD – дисков

DVD по структуре данных бывают трёх типов:

• DVD-Video — содержат фильмы (видео и звук);

• DVD-Audio — содержат аудиоданные высокого качества (гораздо выше, чем на аудио-компакт-дисках);

• DVD-Data — содержат любые данные.


DVD как носители бывают четырёх типов:

• DVD-ROM — штампованные на заводе диски;

• DVD+R/RW — диски однократной (R — Recordable) и многократной (RW — ReWritable) записи;

• DVD-R/RW — диски однократной (R — Recordable) и многократной (RW — ReWritable) записи;

• DVD-RAM — диски многократной записи с произвольным доступом (RAM — Random Access Memory).


Может возникнуть вопрос какая разница между dvd-rw и dvd+rw? Изначально существовали две коалиции из ведущих фирм, каждая из них продвигала свой стандарт. Pioneer (продвигала DVD-) и Sony(продвигала DVD+). После сравнительно не долгой войны, эти две коалиции пришли к общему соглашению и стали выпускаться приводы, поддерживающие оба стандарта. В чём отличия? Когда вы записываете фильм в формате DVD, то лучше это делать на DVD-, так как он изначально разрабатывался для DVD плееров. DVD+ вышел позже своего конкурента, безусловно, был разработан с учётом недостатков DVD-. В нём значительно была увеличена скорость записи. DVD+ обеспечивает лучшие возможности коррекции ошибок записи. Затем, гораздо более гибко реализована непосредственно запись. Следовательно, если вы пишите диск DVD с данными и фильмами в формате DivX, да и во всех других случаях, то лучше использовать DVD+.

1.3. Технология хранения информации носителях второго поколения

Как и CD-ROM, диски DVD хранят данные за счет расположенных вдоль спиральных треков насечек на отражающей металлической поверхности, покрытой пластиком. Используемый в устройствах чтения DVD-дисков лазер скользит вдоль треков по насечкам, а отраженный луч интерпретируется приемным устройством в виде единиц или нулей. Основное требование при разработке DVD было простым: увеличить емкость хранимых данных за счет расположения как можно большего числа насечек вдоль треков на диске, при этом технология изготовления должна быть дешевой. Результатом исследований стала разработка более высокочастотно-полупроводникового лазера с меньшей длиной волны, вследствие чего стало возможным использовать насечки меньшого размера.

1.3.1. DVD для однократной записи

DVD-R — формат однократной записи, разработанный компанией Pioneer. Устройства на базе этого формата были первыми, которые записывали на дисках DVD. Технология записи аналогична используемой в CD-R и базируется на необратимом изменении, под воздействием лазера, характеристик информационного слоя, покрытого специальным органическим составом. Долговечность дисков DVD-R оценивается сроком более 100 лет.

Для защиты от нелегального копирования разработаны две спецификации: DVD-R (А) и DVD-R (G). Две эти версии одной спецификации используют различную длину волны лазера при записи информации. Таким образом, диски могут быть записаны только на соответствующем их спецификации оборудовании. Воспроизведение дисков может осуществляться одинаково успешно на любом оборудовании, поддерживающем формат DVD-R.

1.3.2. DVD для многократной записи

Эти DVD-диски сходны с CD-дисками для многократной записи. Технология также основывается на физическом принципе смены фазового состояния (кристаллическое или аморфное) информационного слоя под воздействием лазера. Считывание информации осуществляется путем определения оптических характеристик информационного слоя в различных его фазовых состояниях при отражении лучей лазера (того же, что и при записи). Для многократной записи в качестве рабочего используется материал AVIST, созданный компанией TDK в 1995 г

Существует несколько конкурирующих форматов многократной записи на DVD:

• DVD-RAM (Digital Versatile Disc Random Access Memory) Перезаписываемый формат, разработанный компаниями Panasonic, Hitachi, Toshiba. Формат одобрен DVD-форумом в июле 1997 г. На сегодня это самый распространенный DVD-формат в компьютерной индустрии. Первое поколение дисков DVD-RAM вмещало 2.6 ГБ на сторону. Диски современного — второго — поколения несут 4.7 ГБ на стороне или 9.4 ГБ для двусторонней модификации. Важнейшие достоинства дисков формата DVD-RAM — это возможность перезаписи до 100 000 раз и наличие механизма коррекции ошибок записи. Самое большое число циклов перезаписи среди всех DVD, механизм коррекции ошибок и произвольный доступ к диску как при записи, так и при чтении предопределили максимальную эффективность этого формата во вторичных устройствах хранения данных.

• DVD+RW (Digital Versatile Disc Rewritable) Формат DVD+RW продвигается только его разработчиками — компаниями Hewlett-Packard, Mitsjbishi Chemical, Philips, Ricoh, Sony и Yamaha (не поддержан DVD-форумом). На дисках DVD+RW можно записать как потоковое видео или звук, так и компьютерные данные. Диски формата DVD+RW могут быть перезаписаны около 1000 раз Диски DVD+RW, содержащие видеоматериалы, могут быть воспроизведены на выпущенной ранее бытовой аппаратуре DVD.

• DVD-RW (Digital Versatile Disc ReRecordable) Формат многократной записи, разработанный компанией Pioneer. Диски формата DVD-RW вмещают 4.7 ГБ на одну сторону, выпускаются в односторонней и двусторонней модификациях и могут быть использованы для хранения видео, аудио и других данных.Диски формата DVD-RW могут быть перезаписаны до 1000 раз. В отличие от форматов DVD+RW и DVD-RAM диски DVD-RW могут быть прочитаны на приводах DVD-ROM первого поколения. Долговечность выпускаемых дисков DVD-RW составляет около 100 лет.


§3 Оптические диски третьего поколения

1.1. История появления Blu-ray Disc и HD DVD

DVD-R и DVD+R ещё только завоёвывали массовый рынок, а производители уже вовсю занимались разработкой новых, более ёмких форматов. Уже в 1996 году Phillips, Toshiba и Sony демонстрировали миру первые прототипы устройств, использующих сине-фиолетовый лазер для записи информации на диск. Но перед разработчиками стояло множество проблем, связанных с излишним нагревом привода, поиском подходящего записывающего слоя и т.д.

19 февраля 2002 года девять компаний (Hitachi, LG Electronics, Matsushita Electric, Pioneer, Philips, Samsung, Sharp, Sony и Thomson Multimedia) объявили о разработке спецификации на формат оптических дисков нового поколения, получивший название «Blu-ray Disc». Название указывает на основную особенность нового формата – использование сине-фиолетового лазера. Первоначально была ёмкость 27 Гигабайт на стандартной 12-см болванке.

Уже в августе информация о формате Blu-ray стала достоянием общественности. В сентябре конкуренты в лице компаний Toshiba и NEC представили достойный ответ – формат Advanced Optical Disc (AOD). В октябре тайваньский консорциум AOSRC предложил собственный стандарт HD-DVD.

Прототипы BD- и AOD- приводов стали появляться на различных шоу, например, на Ceatec show в Японии в октябре 2002 года и на выставке Consumer Electronics Show (CES 2003) в январе 2003.

Наконец, 13 февраля 2003 года Ассоциация BDA (Blu-ray Disc Association) начала лицензирование нового формата, что практически означало официальное появление BDA на рынке оптических накопителей и отмашку на начало выпуска коммерческих продуктов на основе Blu-ray.

Оставался всего лишь один вопрос, какой формат выберет DVD Forum – консорциум компаний, взявший на себя обязанности по стандартизации и сертификации оптических носителей. В ноябре 2003 года совершенно неожиданно для многих рабочим форматом DVD-ROM дисков следующего поколения была выбрана спецификация HD-DVD, вобравшая в себя AOD от Toshiba и Nec (заметьте, корейский HD-DVD здесь ни при чём). Перевес голосов у HD-DVD был небольшой – 8 против 6.

Появление спецификации HD-DVD было очень тяжёлым. В то время как сторонников Blu-ray становилось всё больше, а компании анонсировали всё новые прототипы приводов и носителей, DVD Forum пытался добиться единогласия в своих рядах. Спецификация HD-DVD 1.0 была утверждена только 10 июня 2004 года.

1.2. Технологии хранения информации носителей третьего поколения

Оптические носители третьего поколения объединяет только стандартный размер диска и сине-фиолетовый (а вовсе не голубой) лазер с длиной волны 405 нм. Переход на более коротковолновый лазер позволяет значительно плотнее размещать информацию на диске, уместив на один слой до 27 Гбайт данных.

1.2.1.HD-DVD

Пожалуй, решающим аргументом в принятии этого стандарта DVD-форумом стала его преемственность с существующими DVD-дисками. Для перехода на выпуск новой продукции требуется минимальная модернизация уже существующих линий. Даже микросхемы в приводах можно оставить прежние: используются те же самые алгоритмы чтения и коррекции данных, требуется лишь сменить оптическую головку. Оптические болванки имеют прежний размер и «слоёность». Записывающий слой находится посередине под защитой 0,6 мм пластика. По сравнению с DVD, расстояние между дорожками и размер питов уменьшились почти в два раза, что позволило увеличить объём диска с 4,7 Гбайт до 15 Гбайт. На данный момент уже принята спецификация двухслойного диска ёмкостью 30 Гбайт. Кроме того, компании Memory Tech и Toshiba планируют создать трёхслойные диски ёмкостью 45 Гбайт.

1.2.2. Blu-ray

Этот формат коренным образом отличается от DVD. В нём используются совершенно новые алгоритмы считывания и обработки информации, что позволяет добиться большей гибкости физической структуры накопителей. Например, длина пита может быть 0,138, 0,149 или 0,160 мкм. Записывающий слой на диске располагается всего лишь на расстоянии 0,1 мм от поверхности. В результате уменьшаются искажения лазерного луча и время отклика. Всё это позволяет значительно снизить размеры питов и расстояния между дорожками по сравнению с обычным DVD. Итог: на BD-диск помещается 23,3, 25 или 27 Гбайт данных. Утверждена спецификация двухслойных BD-дисков ёмкостью 46,6 и 50 Гбайт. Компания Toshiba выпустила четырёхслойный диск ёмкостью 100 Гбайт.

Одно из слабых мест Blu-ray – очень маленькое расстояние между записывающим слоем и поверхностью – 0,1 мм по сравнению с 0,6 в DVD и HD-DVD. Первоначально единственным способом защиты от повреждений в BD-дисках был картридж. Решение этой проблемы появилось в январе 2004, с появлением нового полимерного покрытия, которое дало дискам невероятную защиту от царапин и пыли. Это покрытие, разработанное корпорацией TDK, получило название «Durabis», оно позволяет очищать BD при помощи бумажных салфеток — которые могут нанести повреждения CD и DVD. Формат HD DVD имеет те же недостатки, так как эти диски производятся на основе старых оптических носителей. По сообщению в прессе «голые» BD с этим покрытием сохраняют работоспособность, даже будучи поцарапанными отвёрткой.

Весомым преимуществом являются системы защиты авторских прав. В формате Blu-ray применен экспериментальный элемент защиты под названием BD+, который позволяет динамически изменять схему шифрования. Стоит шифрованию быть сломанным производители могут обновить схему шифрования, и все последующие копии будут защищены уже новой схемой. Таким образом, единичный взлом шифра не позволит скомпрометировать всю спецификацию на весь период её жизни. Также будет использована технология Mandatory Managed Copy которая позволяет пользователям делать легальные копии видеоинформации в защищённом формате, эту технологию разработала компания HP и затребовала её включения в формат.

Следующим уровнем защиты, которым обладают диски — это технология цифровых водяных знаков под названием ROM-Mark. Эта технология будет жёстко прошита в ПЗУ приводов при производстве, что не позволит проигрывателю проигрывать без специальной скрытой метки, которую, по утверждению Ассоциации, будет невозможно подделать. Так путём жёсткого регулирования и лицензирования заводов будут отбираться производители дисков, которым будет поставлено специальное оборудование.

В дополнение к этому, все Blu-ray проигрыватели смогут выдавать полноценный видеосигнал только через защищённый шифрованием интерфейс. Это означает, что большинство первых HDTV-телевизоров, которые продавались без интерфейсов с поддержкой HDCP (HDMI или DVI с поддержкой HDCP) не смогут воспроизводить видео высокой чёткости с Blu-ray дисков.

Хотя Ассоциация Blu-ray дисков и не обязывает производителей проигрывателей, она настоятельно рекомендует им делать возможность Blu-ray устройствам проигрывать диски формата DVD для обеспечения обратной совместимости.

Разницу между стандартами Blu-ray и HD-DVD легко почувствовать, взглянув на их основные характеристики, но вот предпочесть какой-либо из них – трудно. Но в конечном итоге 19 февраля 2008 года компания Toshiba объявила о прекращении поддержки технологии HD DVD в связи с решением положить конец войне форматов.

§4 Вывод по главе

Носители информации развиваются очень стремительно. Порой за ними не угнаться. Например, формат HD DVD - люди купили различную продукцию на этих носителях, дисководы и проигрыватели для этих носителей, а потом оказалось, что эта технология не будет использоваться. Но производители и авторы HD DVD бросят все силы на создание абсолютно новых технологий хранения информации.

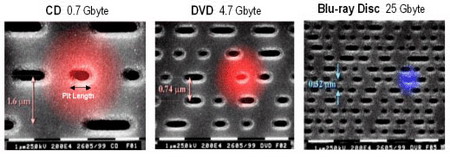

Рисунок 1. Сравнение оптических носителей разных поколений
В результате изучения оптических носителей информации можно заметить, что использующиеся в них технологии схожи. Каждая следующая основана на улучшении свойств и характеристик предыдущей. Это хорошо заметно на рисунке 1.

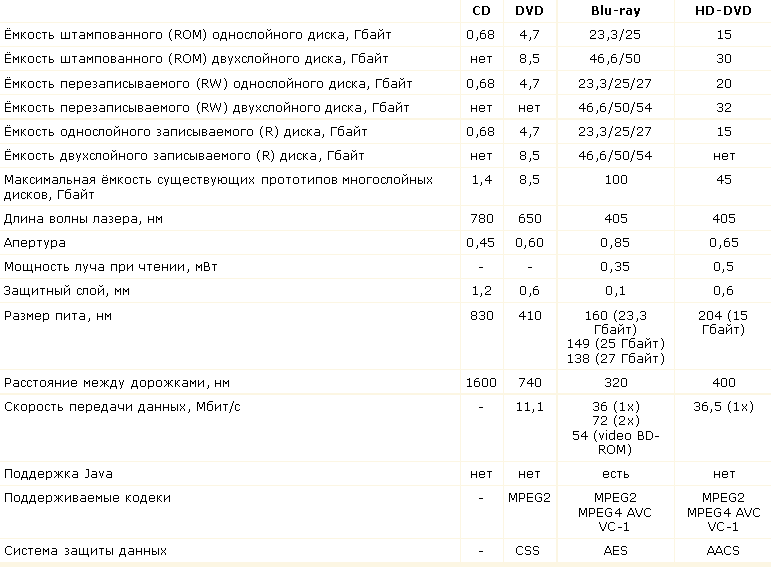

Также подробное сравнение рассматриваемых автором оптических носителей представлено в приложении 2.

Глава 3. Хранение информации на Flash носителях

3.1. Историческая справка

Флэш-память была изобретена Фудзи Масуока (Fujio Masuoka), когда он работал в Toshiba в 1984 году. Имя «флеш» было придумано также в Toshiba коллегой Фудзи, Сёдзи Ариизуми (Shoji Ariizumi), потому что процесс стирания содержимого памяти ему напомнил фотовспышку (англ. Flash). Масуока представил свою разработку на IEEE 1984 International Electron Devices Meeting (IEDM), проходившей в Сан-Франциско, Калифорния. Intel увидела большой потенциал в изобретении и в 1988 году выпустила первый коммерческий флеш-чип NOR-типа.

NAND-тип флэш-памяти был анонсирован Toshiba в 1989 году на International Solid-State Circuits Conference. У него была больше скорость записи и меньше площадь чипа.

Стандартизацией чипов флэш-памяти типа NAND занимается Open NAND Flash Interface Working Group (ONFI). Текущим стандартом считается спецификация ONFI версии 1.0[1], выпущенная в 28 декабря 2006 года. Группа ONFI поддерживается крупнейшими производителями NAND чипов: Intel, Micron Technology и Sony.

3.2. Основные типы Flash носителей

• CompactFlash - пожалуй, самая древняя флэш-память: первый экземпляр был выпущен еще в далеком 1994 году компанией SanDisk. И за 11 лет службы карты CF стали одними из самых популярных накопителей для мобильных устройств. Однако в последнее время CompactFlash стала уступать свои позиции, причем в первую очередь из-за размеров (42,8 x 36,4 x 3,3 мм). Всего существует два типа карт CompactFlash: CF Type I, CF Type II, причем отличаются они лишь толщиной корпуса: 3,3 против 5мм соответственно.

• SD (Secure Digital) - также был создан усилиями компаний SanDisk, Panasonic и Toshiba. По мере миниатюризации устройств, применение CompactFlash становилось все более и более неудобным, поэтому было решено создать новый стандарт, который, и получил имя SD. Внешне карты почти идентичны MMC, лишь немного толще их. Но главное отличие SD заключается в названии (secure - защита): в этих картах используются криптограммы (шифрование данных), что обеспечивает защиту данных от несанкционированного копирования или перезаписи.

• MMC (MultiMediaCard) - является плодом работы компаний SanDisk и Siemens, отсюда полная совместимость с картами формата SD. В каждой MMC есть собственный контроллер памяти. При этом толщина мультимедийных карт почти на треть меньше, чем у предшественников, что позволяет использовать MMC-накопители в различных миниатюрных устройствах.

• RS-MMС (Reduced Size MMC) - также известны как MMCmobile. Они отличаются от MMC лишь уменьшенными размерами и используются в основном в мобильных телефонах

• MicroSD (бывшая TransFlash), MiniSD - как и RS-MMC, отличаются от своей полноценной версии уменьшенными габаритами, соответственно, скромной емкостью, и сниженным напряжением памяти. Сфера применения та же, что и у RS-MMC. Между собой MiniSD и MicroSD отличаются только размерами.

• Memory Stick - детище корпорации Sony. Появление формата было своего рода маркетинговым ходом, но затем карты получили признание, и было решено продолжить развитие стандарта. Из особенностей стоит отметить фирменную технологию MagicGate для защиты информации от несанкционированного доступа. Карты не отличаются выдающимися показателями по скорости записи или емкости, однако из-за отсутствия альтернатив для продуктов Sony стоят недешево.

• Memory Stick Duo - является эволюцией самих Memory Stick. Уменьшились размеры и энергопотребление карт, но вместе с тем уменьшилась и максимальная емкость. В остальном полностью аналогична обычной MS.

• SmartMedia - стандарт, который был разработан Toshiba в далеком 1995 году. Особенностями данного стандарта можно считать очень низкое энергопотребление и отсутствие собственного контроллера. А как следствие того, что с 1995 года особых усовершенствований не производилось, то скорость работы крайне низка и максимальный объем памяти составляет всего-навсего 256 Мб, что ничтожно мало по сегодняшним меркам, особенно учитывая размеры карты.

• xD Picture (Extreme Digital) - были созданы компаниями FujiFilm и Olympus для замены порядком устаревшего формата SmartMedia. Применяться данные карты будут преимущественно в цифровых фотоаппаратах этих компаний. В будущем планируется увеличение емкости карт до 8 Гб.

• IBM Microdrive - разработка компании IBM. Попытка продвинуть на рынок принципиально новое решение. За основу взяты прототипы настольных жестких дисков. Следовательно, и все недостатки остаются - носители хрупки, и после случайного падения Microdrive, вы можете остаться без данных. Конечно же, в этом носителе применяется не флэш-память, однако реализация технологии в ряде продуктов (PalmDrive, Samsung i300, Nokia N91 и др.) заставила о нем упомянуть.

• USB-брелоки - представляют собой, пожалуй, самый универсальный способ передачи информации с одного компьютера оснащенного USB-портом на другой. На сегодняшний день известны образцы 8 Гб USB-брелоков. Из-за большого разброса по емкости, габариты накопителей значительно отличаются. К достоинствам данного типа стоит отнести высокую скорость работы и низкую цену.


Подробное сравнение носителей представлено в приложении 3.

3.3. Технологии хранения информации в Flash памяти

Современная флэш-память хранит данные в виде электрического заряда на плавающем затворе транзистора¹. Существуют две технологии создания флэш-памяти — NAND, когда транзисторы расположены на пересечении строк и столбцов матрицы из проводников, и NOR — к каждому транзистору подводятся индивидуальные контакты. Обе эти технологии различаются лишь способом доступа к данным, а хранитель информации — транзистор с плавающим затвором — в обоих случаях один и тот же. Сравнение этих технологий представлено в таблице 1.

Тип памяти	NOR	NAND
Компактность Скорость считывания Скорость записи Скорость стирания Адресация	- Высокая Низкая Низкая Произвольная	+ Низкая Высокая Высокая Косвенная
Таблица 1. Сравнение технологий создания флэш-памяти

Эволюция флэш идет в сторону уменьшения размеров транзистора, существуют технологии, которые позволяют хранить в одном транзисторе несколько бит.

В этой области ведется большое количество разработок. Например, некоторые исследователи видят будущее флэш-памяти в магнитном способе хранения информации. Эта технология называется MRAM, или магниторезистивная память, и основана на управлении намагниченностью ферромагнетика, что оказывает влияние на электрическое сопротивление особым образом подготовленной структуры. Эта память интересна тем, что позволяет осуществлять неограниченное количество циклов чтения-записи. Существуют работающие образцы, правда, до массового распространения этой памяти, видимо, пока далеко.

Похожа на MRAM так называемая FRAM, ферроэлектрическая память. Она разрабатывается на основе материала, кристаллы которого имеют свойства диполя, фактически внутри кристалла вещества находится множество магнитных доменов, состоящих из большого количества диполей, которые ориентируются в одном направлении под воздействием приложенного к кристаллу внешнего электрического поля. В кристаллической решетке вещества есть особые атомы, которые могут менять свое местоположение, все вышеописанное и позволяют хранить данные в такой памяти. Первые микросхемы FRAM появились около 10 лет назад, но до сих пор их применение ограничивается хранением небольшого количества информации вроде конфигурационных данных устройств, хотя это довольно перспективный носитель информации.

Одним из направлений в развитии флэш-памяти является увеличение емкости отдельной ячейки при помощи хранения в ней не одного, а большего количества бит. результаты в этой области получены уже довольно давно в виде технологий Intel StrataФлэш и MirrorBit от AMD. Общий принцип увеличения плотности записи за счет помещения в одну ячейку нескольких бит заключается в том, что используются уровни заряда, каждый из которых символизирует определенную последовательность бит.

В области флэш-памяти есть одна технология, разрабатываемая фирмой Ovonix при поддержке Intel и ECD. Технология называется OUM (Ovonix Unified Memory), ее ядром является халькогенидный сплав, который при нагревании способен изменять свою структуру и превращаться под воздействием сильного нагревания из проводника в вещество с высоким сопротивлением. Это чрезвычайно многообещающая технология, для широкого внедрения которой надо решить ряд технологических проблем. Например, ячейки памяти слишком сильно нагреваются при интенсивных циклах чтения-записи.

Как можно заметить, в области флэш-памяти ведется немало разработок, некоторые из них уже используются на практике. Но даже перечисленные здесь технологии не исчерпывают перспектив развития флэш-памяти, равно как и других носителей информации.

Заключение

Простор для разработки новых технологий хранения информации практически неисчерпаем. Тем более проблема хранения колоссальных объемов сейчас стоит весьма остро, поэтому ученые с интересом занимаются поиском новых решений. Конечно, в данной работе была рассмотрена лишь крошечная часть всех существующих перспективных технологий хранения информации. Трудно представить, что же будет в дальнейшем при таком стремительном развитии высоких технологий. Например, в будущем в качестве носителя информация, возможно, будет использоваться даже ДНК бактерий с искусственно синтезированными участками.

Что же касается более простых технологий, то они тоже будут совершенствоваться. Для усовершенствования флэш-памяти в будущем планируется задействовать нанотехнологии (для доработки плавающего затвора транзистора).

На смену красным, голубым и ультрафиолетовым лазерам в оптических носителях, вероятно, придут нанолазеры, позволяющие повысить плотность записи в тысячи раз.

Таким образом, автор выполнил поставленные им цели и задачи, рассказав и обобщив знания о различных технологиях хранения информации и носителях информации, в которых используются эти технологии.

Список литературы

1. IZone Domino - онлайн-журнал ссылка скрыта

2. Александр Заика, Сохраним информацию, ссылка скрыта

3. Алексей Дроздов, Mobil.ru ноябрь 2005, ссылка скрыта

4. Библиотекарь. Ру (Библиотекарь Точка Ру) ссылка скрыта

5. Википедия. ссылка скрыта

6. Все о компакт-дисках ссылка скрыта

7. Доступно и профессионально о технологиях ссылка скрыта

8. Сайт о компьютерах, Программах, Интернете и Web-технологиях ссылка скрыта

9. Сайт компании "L-PRO" ссылка скрыта

10. Сайт Кунегина Сергея Владимировича ссылка скрыта

11. Скорая Компьютерная Помощь ссылка скрыта

12. Технологии флэш-памяти ссылка скрыта


Приложения

Приложение 1 Классификация основных носителей информации

Приложение 2 Сравнение оптических носителей

Некоторые данные из таблицы требуют пояснения. Апертурой (от латинского слова apertura — отверстие) называют действующее отверстие оптической системы, определяемое размером линз. Применительно к оптическим приводам более высокие значения числовой апертуры означают лучшую способность воспринимать мелкие детали объекта. Чем больше апертура, тем больше света собирает линза и тем более высокое разрешение возможно. Высокая апертура в паре с меньшей длиной волны означает, что для считывания данных требуется луч лазера меньшего сечения.

Формат Blu-ray поддерживает Java-приложения, что позволило повысить уровень интерактивности видеодисков. Например, при воспроизведении фильма плеер сможет автоматически подключиться к сайту производителя диска и скачать субтитры на нужном языке.

Приложение 3 Сравнение flash носителей

Тип носителя	Max емкость	Скорость передачи данных	Размеры, мм	Плюсы данного носителя	Минусы данного носителя
SD	4 Гб	до 22,5 Мб/с	32x24x2,1	Технология защиты данных	-
CompactFlash I,II,III	12 Гб	до 16,6 Мб/с	43x36x3,3	Рекордная емкость	Большой размер
MMC	4 Гб	до 40 Мб/с	32x24x1,4	Малая толщина	-
RS-MMC	1 Гб	до 2,5 Мб/с	24х18х1,4	Малые размеры	Невысокая скорость передачи
MMCmobile	512 Мб	до 8 Мб/с	24х18х1,4	Малые размеры, высокая скорость передачи	Невысокая емкость
MicroSD (TransFlash)	512 Мб	до 2 Мб/с	11х15х1	Рекордно малые размеры	Низкая скорость передачи
MiniSD	1 Гб	до 2 Мб/с	21х20х1,8	Малые размеры	Низкая скорость передачи
Memory Stick (PRO)	4 Гб	до 20 Мб/с	50x21,5x2,8	Технология защиты данных MagicGate	Большие размеры, высокая цена
Memory Stick Duo	1 Гб	до 20 Мб/с	31х20х1,6	Небольшие размеры	Высокая цена
Smart Media	256 Мб	~3 Мб/с	45,1х37х0,76	Малая толщина	Низкая скорость, невысокая емкость
xD Picture	1 Гб	~5 Мб/с	25х20х1,7	Планируется увеличение емкости до 8 Гб	Низкая скорость
IBM Microdrive	4 Гб	~7,3 Мб/с	32х24х5	Принципиально новое решение	Хрупкость, высокое энергопотребление
USB-брелоки	8 Гб	до 48 Мб/с	-	Высокая скорость работы, низкая цена	-
