7.4. ОБРАБОТКА СПУТНИКОВЫХ ФАЗОВЫХ ИЗМЕРЕНИЙ

Обработка геодезических измерений — это этап работы, следую­щий за выполнением измерений. Результатом обработки является готовая продукция: каталог координат пунктов геодезической сети, цифровая карта, геоинформационная система региона или объекта. Здесь сделаем акцент на создании каталога координат. Это — важ­ная задача; от того, насколько эффективно она решена, зависит воз­можность решения всех последующих задач. В СРВ процедура обра­ботки компьютеризована. Программное обеспечение «скрывает» не­которые процедуры от пользователя. Вместе с тем активное вмеша­тельство пользователя в процедуру обработки необходимо.

При обработке геодезических измерений используют коррелат-ный и параметрический методы. В СР8 используют параметричес­кий метод. При этом подходе щзежде всего необходимосоставить урав­нение, связывающее измеряемую величину с определяемыми пара­метрами. В спутниковой геодезии измеряемые величины и определя­емые параметры связаны основ­ным соотношением, иллюстрируе­мым рисунком 7.1.

Будучи записанным в век­торном виде, это соотношение имеет вид:

г. (7.4)

В этом выражении Д — гео­центрический вектор пункта Р; р — топоцентрический вектор спутника 5; г — геоцентричес­кий вектор спутника. Геоцент-

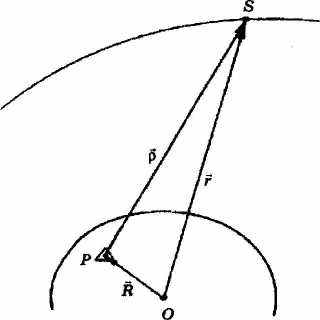

Рис. 7.1. Геометрия спутниковый наблюдений

103

Геотроника

рический вектор спутника получают из его эфемерид. Геоцент­рический вектор пункта является тем, что необходимо полу­чить, работая в навигационном режиме. При выполнении гео­дезических измерений получают разность геоцентрических век­торов пунктов. Будучи по геометрической сути системой даль-номерной, ОР8 позволяет из измерений получать длину векто­ра р, то есть его модуль г. Уравнение (7.4) принимает вид:

р=|г-я|.

Именно это соотношение используют при обработке резуль­татов измерений. Для этого его выражают в координатной фор­ме, линеаризуют и выполняют все остальные процедуры, пре­дусмотренные совершенным механизмом способа наименьших квадратов [27].

Спутниковые измерения имеют много общего с другими гео­дезическими методами. Есть, однако, и особенности. Проявля­ются они на этапе постобработки и при разрешении многознач­ности фазовых измерений.

7.4.1. Постобработка

На этом этапе работ разрешают многозначность фазовых измерений и вычисляют вектор базы в \С8 84. Другими сло­вами, вычисляют компоненты вектора, соединяющего пункты, на которых установлены приёмники.

При правильной организации работы на объекте наблюдатели (операторы) выполняют первичную обработку данных сразу вслед за выполнением измерений. Оператор, прибыв после наблюдений на базу (в камеральное помещение, в офис) и поставив на зарядку аккумуляторы, приступает к постобработке. Задача состоит в том, чтобы выяснить, успешными ли были наблюдения прошед­шего дня и насколько полученные результаты согласуются с тем, что было сделано ранее. При выявлении проблем вносят коррек­тировки в планы на следующий день.

Зарегистрированные приемниками данные (необработанные данные, сырые данные, гате с1а1а) скачивают в офисный компь­ютер. Программное обеспечение таково, что оно может контро­лировать действия оператора и корректность вводимой инфор­мации. Говорят, что аппаратура обладает «защитой от дура­ка» — 1оо1 ргоо*. Например, приемник не позволит выключить

104

Глобальные системы позиционирования

Смысл индексов при этих коэффициентах состоит в следую­щем. Индекс и означает, что вычисляется именно аргумент широты и. Индексы с и а означают, что они стоят соответствен­но при косинусоид ал ьном и при синусоидальном членах. Да­лее такая система индексации сохранена. Окончательно на этом этапе вычисляют уточненное значение аргумента широты

_о

На третьем этапе вычисляют радиус г орбиты спутника. По­рядок вычислений следующий. Вычисляют приближенное зна­чение радиуса орбиты, используя формулу: г₀=а(1-есо81?). Вы­числяют поправку в радиус орбиты за сжатие Земли: Дг=С_гссо82ц₀+С„81п2ц₀. Смысл нижних индексов тот же, что и на предшествующем этапе. И окончательно на этом этапе вы­числяют уточненное значение радиуса орбиты: г=г_о+Дг.

На четвёртом этапе вычисляют координаты спутника в ор­битальной системе координат по формулам (7.3).

Координаты спутника, полученные по широковещательным эфемеридам, могут содержать ошибку до 100 метров. Причи­ны столь невысокой точности следующие. Во-первых, широко­вещательные эфемериды по своей сути являются результатом предсказания орбиты, то есть это - экстраполированные эфеме­риды. Во-вторых, при их вычислении учитывают только один, правда, наиболее существенный, фактор, возмущающий орби­ту спутника - влияние сжатия Земли. Неучет остальных фак­торов ведет к падению точности при сколько-нибудь длитель­ной экстраполяции.

7.3.4. Коды

Несущие колебания спутника манипулированы по фазе ко­довыми сигналами. Вернемся к рассмотрению кодов, начато­му в разделе 7.3.1.

По статистическим характеристикам коды являются слу­чайными, следовательно образуют широкополосный сигнал. Длина когерентности такого сигнала мала, поэтому при корре­ляционной обработке получают узкий главный максимум фун­кции корреляции. В свою очередь, это позволяет однозначно и с высокой точностью измерять временную задержку в кодовом режиме. Приемно-регистрирующая аппаратура, не «знающая» закономерности формирования кода, воспримет сигнал спут­ника как шумовой, случайный. На самом деле коды формиру­ют закономерно, хотя вид закона сложен. По причине сказан-

101
