визначення і набутого значення контрольного рівня заносять в “Книгу реєстрації актів вхідного радіаційного контролю та посвідчень про дезактивацію і знешкодження від шкідливих речовин брухту та відходів кольорових металів і сплавів” (додаток 1), або в “Книгу реєстрації результатів вихідного радіаційного контролю та посвідчень про дезактивацію і знешкодження від шкідливих речовин брухту та відходів кольорових металів і сплавів” (додаток 2);

6. Проведення радіаційно-дозиметричного контролю

металобрухту

6.1. Вхідному РДК підлягає весь металобрухт що надходить до підприємства.

Вхідний РДК металобрухту проводиться по рівню гамма-випромінювання і повинен забезпечувати виявлення в металобрухті локальних джерел або його радіоактивного забруднення гамма-випромінюючими радіонуклідами.

6.2. На першому етапі вхідного РДК, для попередньої оцінки радіаційних параметрів металобрухту завантаженого у транспортний засіб визначається

ППД γ-випромінювання від завантаженого транспортного засобу.

6.2.1. Завантажений транспортний засіб, який прибув на територію спеціалізованого підприємства для розвантаження, розміщається на спеціально відведеному майданчику радіаційні параметри якого відповідають п. 3.7. цієї Інструкції.

6.2.2. Обстеження проводять методом сканування блоком детектування ДП ззовні бортів і днища завантаженого транспортного засобу згідно з п. 3.5. цієї Інструкції. В залежності від отриманих результатів приймається рішення про подальші дії в процесі розвантаження, або доцільності розвантаження взагалі.

6.2.3. Якщо при виконанні першого етапу вхідного РДК ППД або ПЕксД

γ-випромінювання не перевищує 1,0 мкГр/год чи 115 мкР/год, дозволяється розвантаження з обов’язковим виконанням другого етапу вхідного РДК.

6.3. На другому етапі вхідного РДК визначається ППД γ-випромінювання

та ЩП - частинок від окремих фрагментів металобрухту в процесі розвантаження. Обстеження проводять методом сканування над поверхнею окремих фрагментів металобрухту блоком детектування ДП.

6.3.1. При виявлені фрагментів металобрухту ППД чи ПЕксД γ-випроміню-вання яких, або ЩП -частинок яких, перевищує КР наведені в п. 3.3. цієї Інструкції, але не перевищують КР для розміщення в сховищі згідно п. 3.8. цієї Інструкції, ці фрагменти вилучаються із обігу і ізолюються в тимчасовому сховищі згідно п. 2.10. цієї Інструкції.

6.3.2. Вилучення виявлених радіоактивно забруднених фрагментів металобрухту рівень ППД -випромінювання яких не перевищує 1,0 мкГр/год (115 мкР/год) дозволяється здійснювати силами штатних дозиметристів підприємства.

3. При виявлені фрагментів металобрухту ППД (ПЕксД) γ-випромі-нювання яких, становить більше 1,0 мкГр/год (115 мкР/год) подальший РДК припиняється, виставляються знаки “Радіаційна небезпека”, дозиметрист терміново повинен сповістити адміністрацію підприємства, яка зобовязана у 24-х годинний термін інформувати відповідні органи Держсанепіднагляду МОЗ України та


Міністерства охорони навколишнього природного середовища України, які приймають рішення про подальші дії.

6.3.4. Про факт виявлення таких фрагментів під час вхідного РК:

- брухту кольорових металів вносяться записи в “Книгу реєстрації результатів вхідного радіаційного контролю та посвідчень про дезактивацію і знешкодження від шкідливих речовин брухту та відходів кольорових металів і сплавів” (додаток 1);

- брухту чорних металів вносяться записи в “Книгу реєстрації результатів вхідного піротехнічного, хімічного та радіаційного контролю і обліку посвідчень про вибухову, хімічну і радіаційну безпеку брухту та відходів чорних металів і легованих сталей” (додаток 3); а також згідно ДСТУ 4121-2002, в разі виявлення, робиться запис в „Книгу обліку вибухонебезпечних, радіаційно та хімічно небезпечних предметів що надійшли на спеціалізоване підприємство” (додаток 6) і складається “Акт про виявлення вибухонебезпечних, хімічних та радіаційно забруднених предметів під час перевірки металобрухту та відходів чорних металів (додаток 7).

6.4. З метою запобігання розповсюдження за межі підприємства радіаційно забруднених фрагментів металобрухту весь металобрухт що відвантажується з спеціалізованого підприємства підлягає вихідному РК, який може виконуватися тільки підприємствами і організаціями які мають вимірювальні лабораторії які відповідають вимогам зазначеним в п. 2.4 цієї інструкції.

Вихідний РДК проводиться наступним чином.

6.4.1. Спочатку проводиться РК не завантаженого транспортного засобу для чого запланований для відправки транспортний засіб розміщається на спеціально відведеному майданчику, радіаційні параметри якого відповідають п. 3.7. цієї Інструкції.

6.4.2. Обстеження проводять методом сканування блоком детектування ДП бортів і днища не завантаженого транспортного засобу згідно з п. 3.5. цієї Інструкції. Якщо радіаційні параметри транспортного засобу не перевищують КР наведених в п.п.3.2; 3.3; цієї інструкції приймається рішення про завантаження транспортного засобу.

6.4.3. Крупні фрагменти завантажуваного металобрухту обстежуються методом сканування над поверхнею окремих фрагментів металобрухту блоком детектування ДП згідно з п. 3.5. цієї інструкції.

6.4.4. Дрібні фрагменти металобрухту, які завантажуються коробами або контейнерами контролюються в цих ємностях пошарово. Товщина шару, який підлягає РК, не повинна перевищувати трьох середніх розмірів його фрагментів при визначенні ППД γ-випромінювання і півтора середніх розміри – при вимірюванні ЩП -частинок .

6.4.5. Після закінчення завантаження транспортного засобу провести його остаточний радіаційний контроль. У разі не виявлення радіаційно забрудненого металобрухту составляється „Протокол радіаційного контролю транспортного засобу та вантажу” у двох примірниках (по формі згідно додатку Б до ДСЕПіН 6.6.1.-079/211.3.9 001-02), який завіряється штампом і підписом особи яка проводила контроль, а також підписується представником власника вантажу.

Також про результати радіаційного контролю відповідальною особою власника вантажу робляться записи в наступних книгах:

- для кольорових металів в “Книзі реєстрації результатів вихідного радіаційного та піротехнічного контролю і посвідчень про дезактивацію і знешкодження від шкідливих речовин та протоколів вихідного радіаційного контролю транспортних засобів та металобрухту (брухт та відходи кольорових металів і сплавів”) (додаток 2), а також (згідно ДСТУ 3211-95) в „Посвідченні про дезактивацію і знешкодження шкідливих речовин” (додаток 8);

- для чорних металів в “Книзі реєстрації результатів вихідного піротехнічного, хімічного та радіаційного контролю і обліку посвідчень про вибухову, хімічну і радіаційну безпеку брухту та відходів чорних металів і легованих сплавів” (додаток 4), а також (згідно ДСТУ 4121-2002) в „Посвідченні про вибухобезпечність, хімічну та радіаційну безпечність металобрухту чорних металів” (додаток 9);

6.4.6. При виявлені забруднених фрагментів металобрухту ППД γ-випромінювання яких, або ЩП -частинок яких, перевищує КР наведені в п. 3.3. цієї Інструкції, але не перевищують КР для розміщення в сховищі згідно п. 3.8. цієї Інструкції, ці фрагменти вилучаються із обігу і ізолюються в тимчасовому сховищі згідно п. 2.10. цієї Інструкції.

Подальші дії з такими предметами регламентовані в пунктах 6.3.2. та 6.3.3. цієї Інструкції.

6.4.7. Про факт виявлення забруднених фрагментів під час вихідного РК:

- брухту кольорових металів вносяться записи в “Книгу реєстрації результатів вихідного радіаційного контролю і обліку актів про дезактивацію та знешкодження від шкідливих речовин брухту та відходів кольорових металів і сплавів” (додаток 2);

- брухту чорних металів вносяться записи в “Книгу реєстрації результатів вихідного піротехнічного, хімічного та радіаційного контролю і обліку посвідчень про вибухову, хімічну і радіаційну безпеку брухту та відходів чорних металів і легованих сталей” (додаток 4).


7. Приклад проведення РДК за допомогою приладу

типу РКС-01 „СТОРА-М”.

7.1. Зазначимо що це є застарілий прилад з обмеженими можливостями які полягають в тому, що він здатний міряти потужність експозиційної дози (ПЕксД) γ-випромінювання і щільність потоку β-частинок (ЩП β-частинок) .

7.2. Перед початком вимірювань, для кожного приладу, спочатку повинні бути визначені його фонові показники згідно п. 5.5. цієї інструкції.

7.3. Порядок вимірювання потужності експозиційної дози.

7.3.1. Для вимірювання ПЕксД γ-випромінювання різних рівнів в приладі

РКС-01 „СТОРА-М” використовуються п’ять режимів роботи.

Для вибору відповідного режиму роботи переми­качі INTERVAL (ІНТЕРВАЛ) та RANGE (ДІАПАЗОН) необхідно розташувати в положенні згідно рекомендацій приведених на тильній стороні приладу (дивись таблицю 2).

* Таблиця 2

Номер режима роботи	Вимірюваний рівень ПЕД, мР/год	Положення перемикача ІНТЕРВАЛ	Положення перемикача ДІАПАЗОН
1	0,010 - 0,500	100 с	1
2	0,500 – 5,000	10 с	1
3	5,000 – 9,999	1 с	1
4	9,999 – 99,99	1 с	10
5	> 99,99	1 с	100

*Зазначені в таблиці 2 режими роботи дозволяють з достатньою точністю визначити ПЕксД з різними

рівнями i є обов’язковими в застосуванні.

7.3.2. Увімкніть радiометр, перемістивши повзунок перемикача POWER (ЖИВЛЕННЯ) з положення OFF (ВИМКНЕНО) в положення ON (УВІМКНЕНО). При цьому на цифровому індикаторі (дисплеї) висвітиться випадкова інформація i буде чути звукові сигнали (щолчки).

7.3.3. Для вимірювання ПЕксД необхідно повзунками перемикачiв INTERVAL (ІНТЕРВАЛ) і RANGE (ДІАПАЗОН) установити iнтервал вимірювання i діапазон у вiдповiдностi з вибраним режимом роботи (табл. 2). Потiм натиснути кнопку START (СТАРT). Прилад починає вимірювання. На дисплеї з’являються спочатку нулі, а трохи пізніше починають з’являтися і значущі цифри. Прилад автоматично визначає тривалість інтервалу вимірювання. Про закінчення інтервалу вимірювання свідчить поява коми після першого злiва розряду в режимах «1», «2», «3» i після другого чи третього розряду в режимах «4», «5», вiдповiдно.

Примітки:

1. Радіометр дозволяє приблизно оцінювати значення ПЕксД до 140 мР/год, але похибка показів після рівня 100 мР/год буде вище 25%.

2. В усіх режимах роботи радіометра вимі­рювання потрібно проводити не менше ніж

по три рази i результатом вимірювань вважати середнє арифметичне з трьох значень.

3. Після закінчення режиму вимірювань (поява коми) наступне вимірювання можна проводити не раніше, ніж через 5секунд.

7.4. Порядок вимірюванні щільності потоку бета-частинок.

Вимірювання щільності потоку бета-частинок здійснюється в тому ж порядку, як i вимірювання ПЕксД, з тою різницею, що вимірювання здійснюють двічі: один раз із відкритим вікном детектора, а другий раз із закритим за допомогою бета-екрана вікном детектора. Результат вимірювання щільності потоку бета-частинок в одиницях «част./(хв. · см²)» розраховується за формулою:

ЩП = (Р1 - Р2)К (1)

де: Р1, Р2 - (мР/год) результати першого вимірювання (вікно детектора відкрите) та другого вимірювання (вікно детектора закрите), вiдповiдно;

К = ^. част./((хв ^. см²)(мР/год)) - калiбро­вочний коефіцієнт, значення якого має бути визначено при первинній повiрцi кожного конкретного приладу.

7.5. Порядок роботи в автоматичному режимі.

В приладі передбачено режим автоматичного перезапуску відліку по закінченні попереднього iнтервалу вимiрювання. При цьому прилад буде протягом 5 с висвiчувати результат вимiрювань, а потiм автоматично переходити в режим вимiрювання.

Для увімкнення цього режиму перемикач OFF-ON (УВМК) необхідно поставити в середнє положення.


8. Приклад проведення РДК за допомогою приладів

РКС-01 „СТОРА-Т”, РКС-01 „СТОРА-ТУ”, МКС-05 “ТЕРРА”.

8.1. Зазначимо, що це є сучасні, багатофункціональні, оснащені процесором прилади, за допомогою яких може проводитись:

- вимірювання еквівалентної дози (ЕД), потужності еквівалентної дози (ПЕД), щільності потоку β-частинок (ЩП);

- індикація вимірюваного часу накопичення еквівалентної дози оператором; - індикація реального часу, та корекція його значення;

Нижче (на рисунках 1 і 2) приведено загальний вигляд деяких сучасних приладів.

У виключеному стані схема дозиметра знаходиться в мікроспоживаючому режимі роботи (споживає одиниці мкА), в якому підтримується лише процес відліку реального часу процесором.


8.2. Вимірювання ПЕД виконують наступним чином.

8.2.1. При першому короткочасному натисканні кнопки „РЕЖИМ” процесор вмикається в пріоритетний режим вимірювання потужності еквівалентної дози іонізуючого випромінення (ПЕД), про що він сигналізує мигаючим світлодіодом навпроти відповідних мнемонічних позначень, які розташовані під (ЦРІ) цифровим рідкокристалічним індикатором. Примітка: При цьому процесор оцінюючи інтенсивність імпульсного потоку з лічильника Гейгера-Мюллера автоматично задає інтервал та піддіапазон вимірювання і з високою точністю нормує тривалість “мертвого часу” при кожному спрацьовуванні лічильника, що дозволяє враховувати його у застосованому алгоритмі обробки імпульсного потоку для лінеаризації лічильної характеристики та розширення динамічного діапазону лічильника.

Другими словами, при першому короткочасному натисканні на кнопку „РЕЖИМ” прилад включається і автоматично входить в режим вимірювання ПЕД.

8.2.2. При вимірюванні ПЕД необхідно прилад орієнтувати метрологічною міткою „+” у напрямку до об’єкту, що обстежується і розташувати блок детектування на відстані не менш 10 см від поверхні об’єкту. При цьому до завершення першого інтервалу вимірювання на рідкокристалічному цифровому індикаторі будуть висвічуватись нулі. Одиниці вимірювання виражені в мкЗв/год. Інтервали вимірювань (від 1 до 15 секунд) та піддіапазони будуть установлюватись автоматично в залежності від інтенсивності випромінювання, що вимірюється.



1

2

3

4

5

6

7


Рис. 1. Загальний вигляд дозиметрів типу РКС-01 „СТОРА-Т”

та типу РКС-01 „СТОРА-ТУ”

1- кнопка увімкнення (вимкнення) приладу і перемикання режимів

вимірювання „РЕЖИМ”;

2- кнопка програмування порогів спрацьовування звукової сигналізації

„ПОРІГ” в режимах вимірювання ПЕД, ЕД, ЩП;

3- світлодіод, мигтіння якого свідчить про те, що вимірюється

ПЕД γ-випромінювання;

4- світлодіод, мигтіння якого свідчить про те, що вимірюється

ЕД γ-випромінювання;

5- світлодіод, мигтіння якого свідчить про те, що вимірюється

ЩП β-випромінювання;

6- цифровий рідкокристалічний індикатор (дисплей)

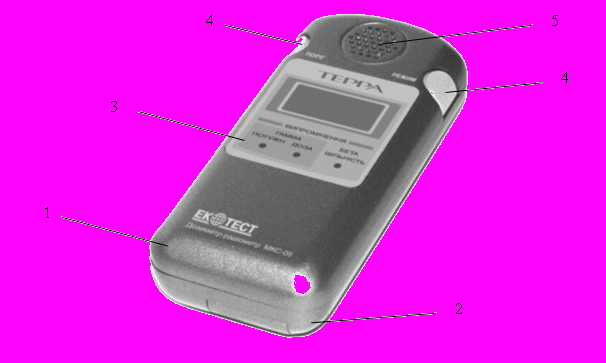

Рис. 2. Загальний вигляд дозиметра типу МКС-05 “ТЕРРА”

1- верхня кришка; 2- нижня кришка; 3- панель індикації; 4- дві клавіши

„РЕЖИМ” та „ПОРІГ” управління роботою дозиметра; 5- гучномовець;


8.2.3. В режимі вимірювання ПЕД можна програмувати рівень порогу спрацьовування звукової сигналізації по ПЕД іонізуючого випромінення.

8.2.4. Для програмування рівня порогу спрацьовування звукової сигналізації необхідно натиснути та утримувати в натиснутому стані кнопку „ПОРІГ”. При цьому має спостерігатися мигання молодшого розряду на цифровому рідкокриста-лічному індикаторі.

Послідовним короткочасним натисканням та відпусканням кнопки „ПОРІГ” задають потрібне значення молодшого розряду. Перехід до програмування значення наступного розряду досягається короткочасним натисканням кнопки „РЕЖИМ”, при цьому буде спостерігатись мигання цього розряду. Потрібне значення розряду виставляється послідовним короткочасним натисканням та відпусканням кнопки „ПОРІГ”.

При необхідності програмування наступних розрядів попередні дії повторюються.

Для фіксації значення порогового рівня після програмування значень усіх розрядів необхідно короткочасно натиснути кнопку „РЕЖИМ”. Про фіксацію запрограмованого рівня свідчитиме двократне гасіння цифрового індикатора.

Для перевірки значення зафіксованого порогового рівня ПЕД необхідно натиснути кнопку „ПОРІГ” та утримувати її в натиснутому стані не довше двох секунд після появи значення порогового рівня.

При утримуванні кнопки „ПОРІГ” довше двох секунд почнеться мигання молодшого розряду, що свідчитиме про можливість запрограмувати нове значення порогового рівня.

Про перевищення запрограмованого порогового рівня ПЕД при вимірюванні свідчить двотональна звукова сигналізація.

Примітка. На момент увімкнення дозиметра у ньому автоматично встановлюється значення порогового рівня по ПЕД - 0,20 мкЗв/год.

8.3. Перехід на наступні режими вимірювання

8.3.1. Послідовним, короткочасним натисканням кнопки „РЕЖИМ” (після закінчення вимірювання у попередньому режимі), забезпечується вибір наступних відповідних режимів роботи дозиметра, а саме:

- Вимірювання та індикація вимiрюваного значення ЕД фотонного іонізуючого випромiнення; вимірювання;

- Вимірювання та індикація щільності потоку бета-частинок;

- Ііндикація вимірюваного часу накопичення ЕД оператором;

- Індикація реального часу та корекція його значення.

8.3.2. При цьому кожний раз процесор ініціює висвічування ознак відповідності інформації у вигляді мигаючих світлодіодів навпроти відповідних мнемонічних позначень під ЦРІ чи характерних ознак на самому ЦРІ.

8.3.3. За допомогою натискання кнопки чорної кнопки „ПОРІГ” у кожному відповідному режимі вимірювання процесор переводиться в режим програмування значень порогових рівнів спрацьовування звукової сигналізації в цьому режимі.

Примітка: При кожному натисканні кнопок „ПОРІГ„ та „РЕЖИМ” вмикається підсвітка цифрової шкали дозиметра на час до 5 с.

8.4. Вимикання дозиметра.

8.4.1. Вимикання дозиметра здійснюється за допомогою натискання та утримування в натиснутому стані кнопки РЕЖИМ протягом 4 с.

8.5. Вимірювання та індикація щільності потоку бета-частинок.

8.5.1. Цей режим буде автоматично наступним після режиму індикації і вимірювання ЕД.

8.5.2. Для переключення в режим вимірювання щiльностi потоку бета-частинок необхідно після закінчення роботи в режимі вимірювання ЕД короткочасно натиснути кнопку „РЕЖИМ”. Ознакою цього режиму є мигаючий світлодіод навпроти відповідного мнемоніч-ного позначення під цифровим індикатором. При цьому до завершення першого інтервалу вимірювання на рідкокристалічному цифровому індикаторі будуть висвічуватись нулі. Одиниці, в яких здійснюється вимірювання, виражені в част./(см²хв).

8.5.3. Для вимірювання щiльностi потоку бета-частинок необхідно дозиметр зорієнтувати вікном, що знаходиться навпроти детектора (далі за текстом – вікно детектора), паралельно до обстежуваної поверхні і розташувати на мінімальній відстані до неї.

8.5.4. Для врахування гамма-фону необхідно здійснювати два вимірювання: перше - з відкритим вікном детектора; друге - з закритим за допомогою кришки-фільтра вікном детектора. Результатом вимірювань при цьому буде різниця між першим та другим вимірюваннями.

8.5.5. Результатом вимірювань щiльностi потоку бета-частинок вважати середнє арифметичне з п'яти вимірювань.

8.5.6. Кожна зареєстрована бета-частинка, гамма-квант та закінчення інтервалу вимірювання будуть супроводжуватись звуковими сигналами.

8.5.7. Інтервали вимірювань (від 1 до 64 с), та піддіапазони вимірювань, будуть установлюватись автоматично, в залежності від інтенсивності випромінення, що вимірюється.

8.6. Програмування порогових рівнів спрацьовування звукової сигналізації по щільності потоку бета-частинок.

8.6.1. В режимі вимірювання щільності потоку бета-частинок можна програмувати рівень порогу спрацьовування звукової сигналізації.

8.6.2. Для програмування рівня порогу спрацьовування звукової сигналізації необхідно, по аналогії з вищесказаним, натиснути та утримувати більше двох секунд в натиснутому стані кнопку „ПОРІГ”. При цьому має спостерігатися мигання молодшого розряду на цифровому рідкокристалічному індикаторі.

8.6.3. Послідовним короткочасним натисканням та відпусканням кнопки „ПОРІГ” задають потрібне значення молодшого розряду. Перехід до програмування значення наступного розряду досягається короткочасним натисканням кнопки „РЕЖИМ”, при цьому буде спостерігатись мигання цього розряду. Потрібне значення розряду виставляється послідовним короткочасним натисканням та відпусканням кнопки „ПОРІГ”.

8.6.4. При необхідності програмування наступних розрядів попередні дії повторюються.

8.6.5. Для фіксації значення порогового рівня після програмування значень усіх розрядів необхідно короткочасно натиснути кнопку „РЕЖИМ”. Про фіксацію запрограмованого рівня свідчитиме двократне гасіння цифрового індикатора.

8.6.6. Для перевірки значення зафіксованого порогового рівня щільності потоку бета-частинок необхідно натиснути кнопку ПОРІГ та утримувати її в цьому стані не довше двох секунд після появи значення порогового рівня.

Примітка: При утримуванні кнопки ПОРІГ довше двох секунд почнеться мигання молодшого розряду, що свідчитиме про можливість запрограмувати нове значення порогового рівня.

Про перевищення запрограмованого порогового рівня при вимірюванні свідчить двотональна звукова сигналізація.

Примітка. На момент увімкнення дозиметра у ньому автоматично установлюється значення порогового рівня по щільності потоку бета-частинок – 20 част./(см²  хв).

8.7. Індикація вимірюваного часу накопичення ЕД оператором.

8.7.1. Цей режим є наступним після режиму вимірювання та індикації значення щільності потоку бета-частинок.

8.7.2. Для увімкнення режиму індикації вимірюваного часу накопичення ЕД оператором необхідно (після закінчення роботи по вимірюванню ЩП) короткочас-но натиснути кнопку „РЕЖИМ”. Прилад перейде до режиму індикації вимірюва-ного часу накопичення ЕД оператором.

Ознаками цього режиму на рідкокристалічному цифровому індикаторі є мигання усіх розрядів цифрового індикатора та немигаюча кома, яка знаходиться посередині між двома парами розрядів. При цьому ваги цифрових значущих розрядів на індикаторі справа - наліво будуть наступними: першого - одиниці хвилин; другого - десятки хвилин; третього - одиниці годин; четвертого - десятки годин.

8.8. Індикація реального часу та корекція його значення.

8.8.1. Цей режим є наступним після режиму індикації вимірюваного часу накопичення ЕД оператором.

8.8.2. Для увімкнення режиму індикації реального часу необхідно (після закінчення індикації вимірюваного часу накопичення ЕД оператором) коротко-часно натиснути кнопку „РЕЖИМ”. Ознаками цього режиму на рідкокристаліч-ному цифровому індикаторі є кома між двома парами розрядів цифрового індикатора, яка мигає з періодом 1 секунда.

При цьому ваги цифрових значущих розрядів на індикаторі справа - наліво будуть наступними: першого - одиниці хвилин; другого - десятки хвилин; третього - одиниці годин; четвертого - десятки годин.

Для корекції значення реального часу необхідно натиснути і утримувати в цьому стані кнопку „ПОРІГ” до моменту, поки не почнуть мигати два розряди справа від коми. Після цього кнопку відпустити. За допомогою наступного натискання та утримування в натиснутому стані кнопки „ПОРІГ” установлюються необхідні значення одиниць та десятків хвилин. Корекцію хвилин можна здійснювати і короткочасними натисканнями кнопки ПОРІГ. В такому випадку значення кожен раз змінюватиметься на одиницю. Для корекції значення годин необхідно короткочасно натиснути кнопку „РЕЖИМ”. При цьому почнуть мигати два розряди зліва від коми. Корекція значення годин здійснюється аналогічно корекції значення хвилин. Для виходу з режиму корекції реального часу необхідно ще раз короткочасно натиснути кнопку „РЕЖИМ”.
