Додаток Г

Приклад оформлення діаграм за даними вимірювань або розрахунку з позначенням одиниць вимірювання величин на лініях координатної сітки в кінці шкали






Рисунок Г.1 – Вміст токсичних речовин у вихлопних газах карбюраторного двигуна залежно від коефіцієнта надлишку повітря 

Додаток Д

Приклад оформлення першого аркуша специфікації

Формат	Зона	Поз.	Позначення	Назва	Кіл.	Примітка
				Документація
А2			ДП.ПНК-28.03.00.000 ЕЗ	Схема електрич-
				на принципова
А2			ДП.ПНК-28.03.00.000 СК	Складальне
				креслення
				Складальні
				одиниці
А3		1	ДП.ПНК-28.03.01.000	Блок живлення	1
А4		2	ДП.ПНК-28.03.02.000	Плата	1
				Деталі
А4		3	ДП.ПНК-28.03.00.001	Кронштейн	4
		4	ДП.ПНК-28.03.00.002	Плата	4
				Стандартні
				вироби
		5		Гвинт М36.58
				ГОСТ 17473-80	4
				Гайка М3.5.013
				ГОСТ 5927-70	4
(*)	ДП.ПНК-28.03.00.000
Блок розгортки дефектоскопа	Літ	Аркуш	Аркушів
	н		1	2
ІФДТУНГ ПНК-93-1

Вказівки до оформлення:

1. Частина основного напису, яка позначена (*), заповнюється згідно додатку В, рис.В.2

2. Наступні сторінки специфікації оформляються згідно додатку В, рис. В.3


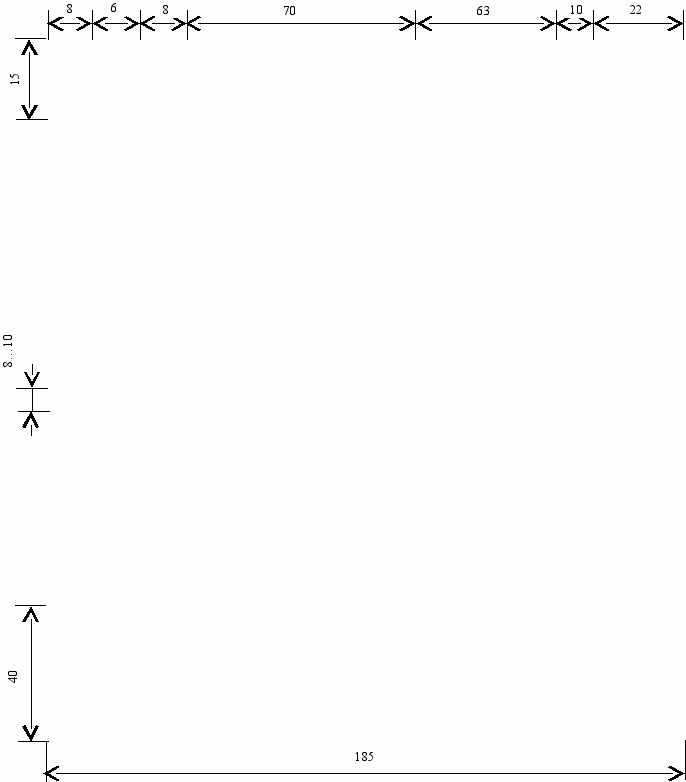

Рисунок Д.1 – Приклад оформлення першого аркуша специфікації

Додаток Е

Приклад оформлення переліку елементів до принципової електричної схеми

Поз. позначення	Назва	Кіл.	Примітка
	Конденсатори К50-36. ОЖО.464.214ТУ
С1	К50-35-22 мкФ25В	1
С2	К50-35-10 мкФ65В	1
	Мікросхеми
D1…D3	КР1533ИР23 ВКО.348.808-26ТУ	3
D4,D5	КР1533КЛ11 ВКО.348.808-28 ТУ	2
D6	КР153ТЛ ВКО.348.808-35 ТУ	1
	Резистори С2-23 ОЖО.467.104 ТУ
R1	С2-23-0,125-200 Ом 10%	1
R2,R3	С2-23-0,125-1.1 кОм10%	2
Основний напис

Вказівки до оформлення:

При виконанні переліку елементів на окремих аркушах форма основного напису повинна відповідати виду (див. додаток В.2).


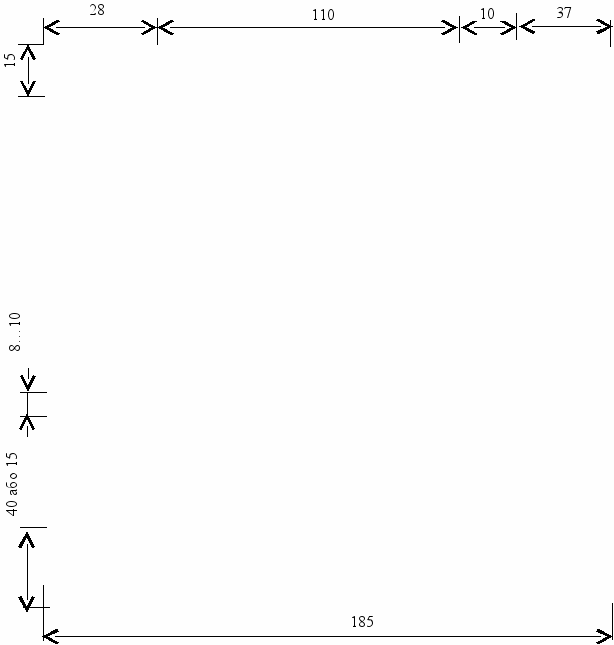

Рисунок Е1 – Приклад оформлення переліку елементів до принципової електричної схеми

Додаток Ж

Приклади умовних позначень елементів і вузлів електричних схем




а)


15

12(15)

25(30)





Конт.

Ел. коло

&
















б)



в)

а – мікросхема;

б – логічний елемент;

в – з'єднувач

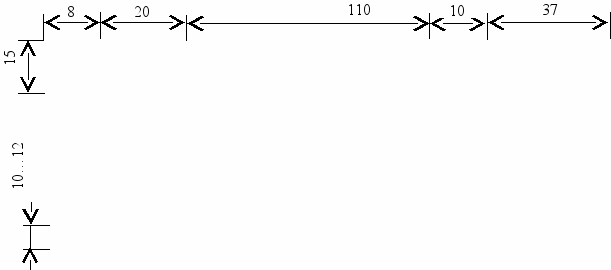

Рисунок Ж.1 – Форма і розміри умовних позначень елементів та

вузлів електричних схем

Додаток К

Приклад оформлення експлікації до структурних (функціональних) схем

Зона	Поз.	Назва	Кіл.	Примітка
	БЖ1, БЖ2	Блок живлення	2
	П1...П4	Підсилювач	4
	Р1	Резистор	1
	А1	Атенюатор	1

Примітка: експлікація згідно наведеної форми подається тільки на аркушах креслень над основним надписом з дотриманням інтервалу не менше 15 мм.


Рисунок К.1 – Приклад оформлення експлікації до структурних (функціональних) схем

Додаток Л

Приклад оформлення обкладинки пояснювальної записки

дипломного проекту

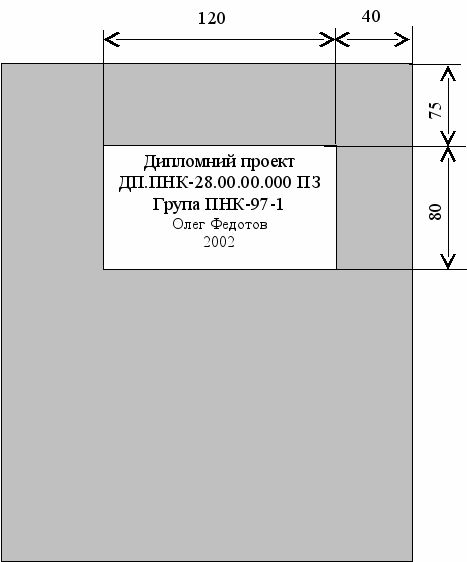

Рисунок Л.1 – Приклад оформлення обкладинки пояснювальної записки дипломного проекту
