2.6. Модель структуры системы.

Простота и доступность моделей “черного ящика” и состава позволяет решать с их использованием множество практических задач. Вместе с тем для более детального (глубокого) изучения систем необходимо устанавливать в модели состава отношения (связи) между элементами. Описание системы через совокупность необходимых и достаточных для достижения целей отношений между элементами назовем моделью структуры системы [2,3].

Перечень связей между элементами, на первый взгляд, является несколько отвлеченной, абстрактной моделью. В самом деле, как рассматривать связи, если не рассмотрены сами элементы. В данном случае речь опять же должна идти о целевом (проблемном) анализе взаимосвязей между элементами, т.е. выделении из бесконечного числа связей необходимого и достаточного их количества в соответствии с имеющимися целями и дальнейшем их изучении. Например, при анализе работоспособности ПЭВМ, убедившись в работе каждого элемента в отдельности, необходимо проанализировать наиболее существенные интерфейсы: между процессором и терминалом, между клавиатурой и процессором, между процессором и внешней памятью.

Приведенное ранее определение системы, понятия формальной и материальной структур позволяют говорить о структурной схеме (модели) системы, объединяющей модели “черного ящика”, состава, структуры. В этой модели описываются все элементы системы, все связи между элементами внутри системы и связи определенных элементов с окружающей средой (входы и выходы системы) [2,3].

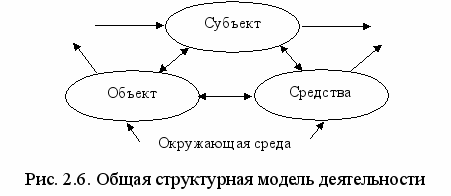

Так, например, в качестве структурной модели социально-экономической деятельности вообще можно рассматривать следующую схему (рис. 2.6).




Применяя эту модель к анализу учебной деятельности, определим, что объектом деятельности является обучаемый, субъектом деятельности - преподаватель, средствами деятельности – вычислительная техника, учебно-методические материалы, процессом деятельности – используемые технологии обучения [2].

Все структурные схемы имеют нечто общее, что побудило рассматривать их как особый объект математических исследований. Наиболее общей математической моделью описания структурной схемы являются различные графовые модели. Графы могут изображать любые структуры. При этом некоторые типы структур, имеющие важные для практики особенности, выделены в специальные классы. Так, например, для производственного процесса в качестве его топологического описания обычно используется понятие производственно-технологической структуры, под которой будем понимать совокупность элементарных производств и видов деятельности, упорядоченную в соответствии с технологической последовательностью получения промежуточных и конечных продуктов деятельности системы [2].

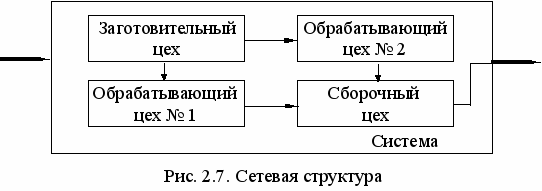

В формализованном виде производственно-технологическая структура представляется в виде графа типа “сеть” (рис. 2.7), где вершины - “элементарные” хозяйственные подразделения, реализующие процессы преобразования ресурсов в конечные (промежуточные) продукты, а дуги - промежуточные продукты либо другие ресурсы, производимые (представляемые) одними подразделениями и потребляемые другими [2].





Если же в качестве объекта исследования будем рассматривать территориально-распределенные вычислительные сети, то их описание производится, как правило, в виде линейных (общая шина), кольцевых, звездообразных либо полно-связных структур.

Рассмотрим структуры, описывающие организационные системы. Опыт проектирования организационных систем показывает, что для синтеза оргструктуры существенными являются отношения подчиненности, отношения полномочий и информационные отношения между организационными единицами. Таким образом, необходимо проектирование трех типов структур [8]:

- структуры подчиненности (распределения власти);

- структуры полномочий (распределения ответственности);

- структуры коммуникаций (распределения информации).

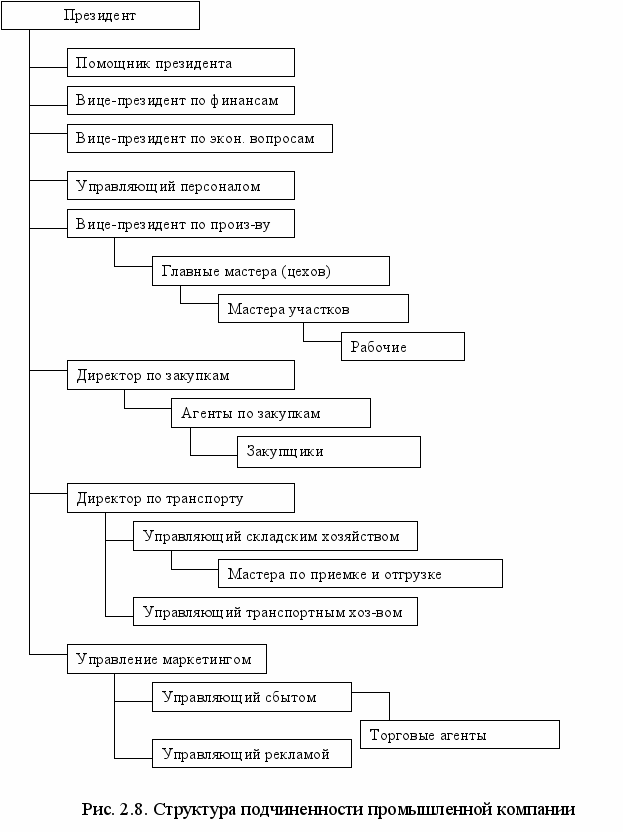

На рис. 2.8 приведен пример структуры подчиненности промышленной компании.






Как правило, структуры этого вида изображают в виде иерархии: руководитель располагается на более высоком уровне, чем тот, кем он непосредственно руководит. Последний при этом также может иметь в своем непосредственном подчинении ряд сотрудников и т.д. Обратите внимание, что это другой тип иерархии, отличный от иерархии, полученной путем декомпозиции. Сравните два рисунка: рис. 2.5 и 2.8. На первом представлена модель состава персонала промышленной компании, на втором – структура подчиненности этого персонала. В модели состава отношения между подсистемами (элементами) – это отношения типа «часть – целое», в модели же подчиненности используются отношения подчиненности [8].

Структура полномочий обычно идентична структуре подчиненности, т.е. обе структуры изображаются с помощью одинаковых графов. Однако само содержание отношений в этих структурах различно.

Структуры коммуникаций гораздо разнообразнее и не ограничиваются структурами типа иерархии. Дело в том, что кроме «вертикальных» потоков информации вниз и вверх по иерархии подчиненности, в любой организации всегда присутствуют и «горизонтальные», и «перекрестные» информационные связи. Более того, кроме формальной структуры упорядоченных потоков информации, в каждой организации существуют и потоки неформальных сообщений. Изучение неформальной структуры коммуникаций может помочь совершенствованию формальной структуры.
