Пример оформления ответа на экзаменационный билет Приложение 5.

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Южно-Уральский государственный университет

Архитектурно-строительный факультет

Кафедра Строительных конструкций и инженерных сооружений

Группа АС-555 Иванов Иван Иванович

Билет «А» №ХХХ

Объект строительства ________Плавательный бассейн_______________________

А1. Исходные данные для проектирования:

А1.1. Место строительства _________г. Красноярск________________________

А1.2. Грунт основания _____супесь _, R0, кПа___________350_______________

А1.3. Длина здания, м _84________1.4. Ширина здания,м____36______________

А1.5. Количество пролетов_____________________1________________________

А1.6. Шаг колонн (поперечных стен),м _____назначается самостоятельно

А1.7. Количество этажей, кроме подземного______________1________________

А1.8. Количество подземных этажей _______________-_____________________

А1.9. Отметки низа покрытия (чердачного перекрытия),м ___14______________

А1.10. Уровень грунтовых вод, м ________________________________________

А1.11. Материал наружных стен ________трехслойные панели ______________

А1.12. Тип конструкций и материал каркаса МК __Несущая конструкция – арка

А1.13. Здание отапливаемое (да, нет) _____________да______________________

А1.14. Грузоподъемность кранов, режим __________-_______________________

А1.15. Дополнительные площади подсобных помещений при высоте этажа 3м_1800_м2

А2. Требуется выполнить элементы проектного решения стадии АР (Архитектурные решения) по ГОСТ 21.501-80.

А2.1. Выбрать строительные материалы, в том числе сборный или монолитный железобетон, кирпич, дерево, металл, пластмассы, рулонные изоляционные и кровельные и пр.

А2.2. Обосновать расчетом сопротивление теплопередаче конструкций наружных стен или покрытия (чердачного перекрытия).

А2.3. Выбрать способ соединений сборных элементов на монтаже конструкций: омоноличивание, сварка, соединение на болтах, нагелях, гвоздях и т.п.

А3. Выполнить эскизно элементы рабочих чертежей стадии АР, КЖ, КМ, КД:

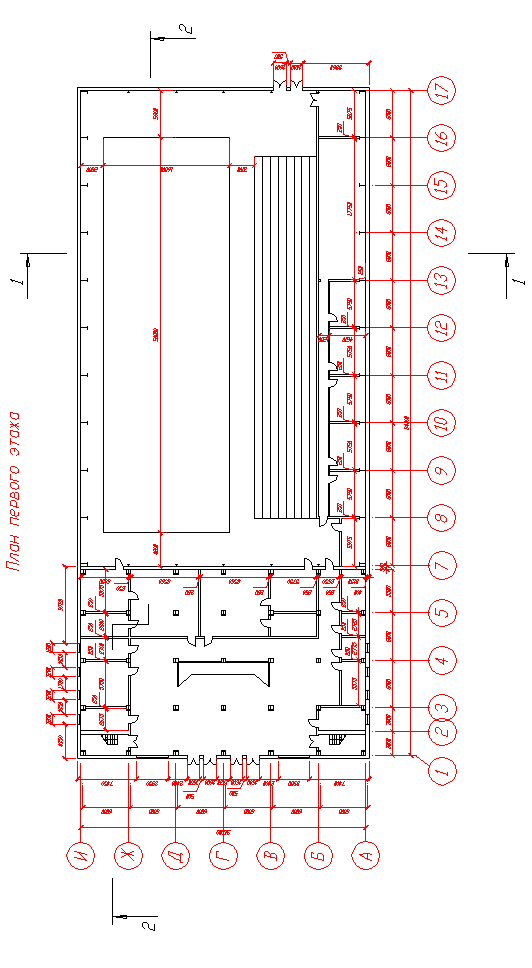

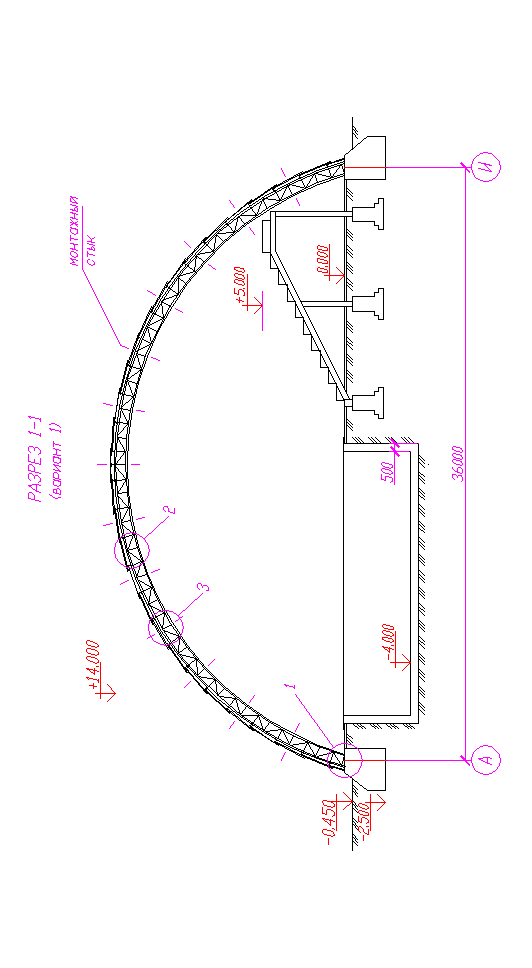

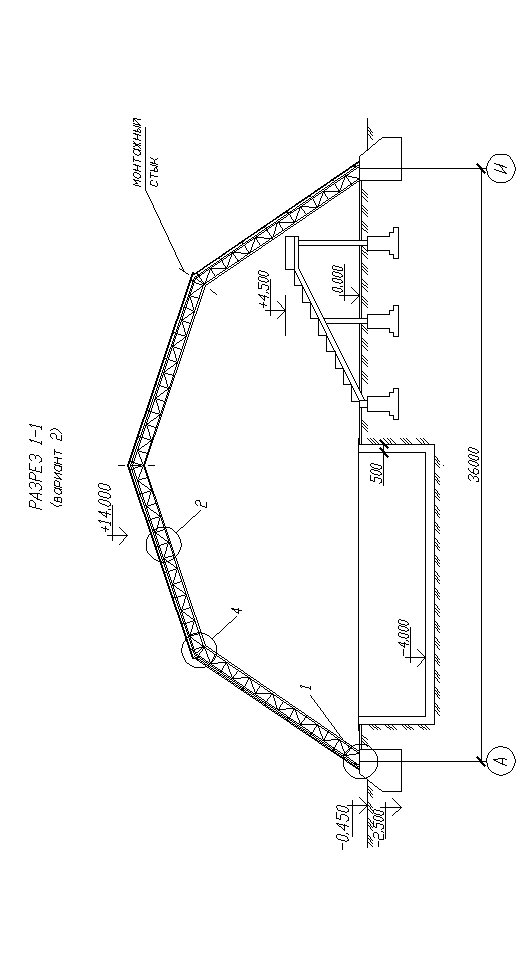

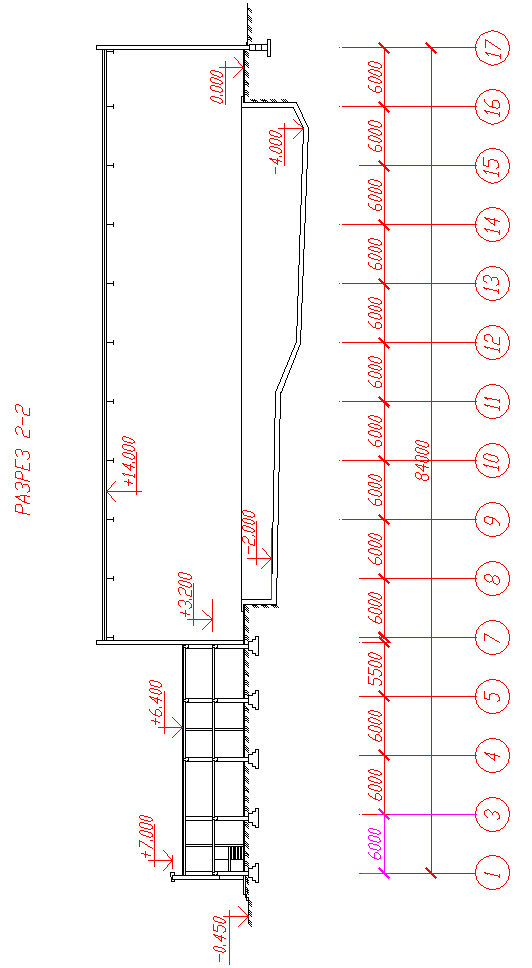

А3.1. Планы и разрезы (М 1:500; 1:200).

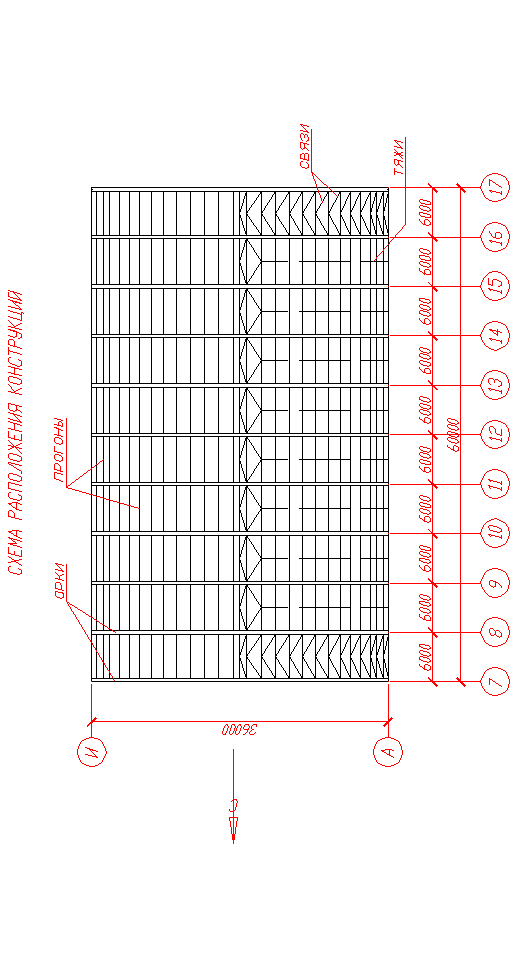

А3.2. Схемы расположения сборных элементов покрытий и перекрытий, в том числе балок, ферм, прогонов, связей, фонарей (М 1:500; 1:200).

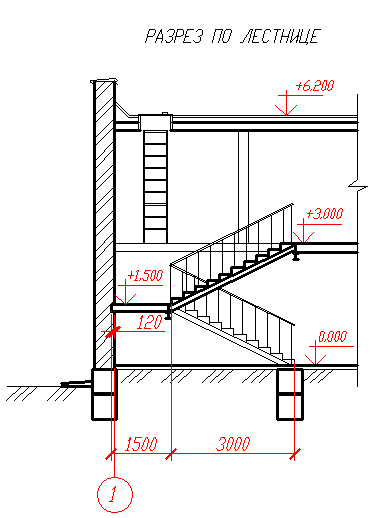

А3.3. Фрагмент разреза по лестнице для одного этажа, если здание многоэтажное, М 1:30.

Ответы на билет должны быть оформлены на листах формата А4 (А3) с указанием наименования объекта.

Зав. Кафедрой СКиИС ___________________

А2.1. Выбираю следующие строительные материалы:

фундаменты и ванна бассейна из тяжелого бетона;
внутренние перегородки из кирпича;
покрытие над бассейном состоит из стальных сквозных арок, прогонов и плит с утеплителем;
наружные стены вспомогательных помещений из трехслойных железобетонных панелей.

А2.2. Теплотехнический расчет наружной стены.

г.Красноярск
t_в=25°С
φ
_в=70%

1 2 3

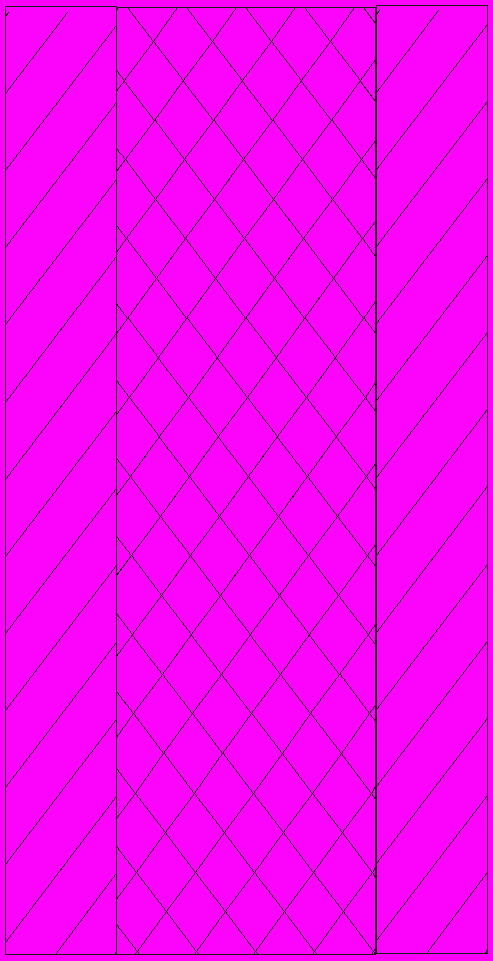

Схема разреза плиты

1, 3 – железобетон

2 –утеплитель

Требуемое сопротивление теплопередаче ограждающей конструкции из условия энергосбережения

ГСОП=(t_в-_t_от.пер.)*Z_от.пер.

ГСОП=(20+7,2)*235=7567

t_от.пер.=-7,2°С
Z_от.пер.=235сут.

Интерполяцией находим R₀тр

ГСОП	6000	7567	8000
R₀тр	3,5 м²°С/Вт	4,05м²°С/Вт	4,2 м²°С/Вт

2. Требуемое сопротивление теплопередаче ограждающей конструкции исходя из санитарно-гигиенических и комфортных условий.

t_н=-40°С
n=1
α_в=8,7 Вт/ м²°С
Δt_н=t_в-t_н, но не более 7°С, потому что при t_в=25°С, φ_в=70% влажностный режим помещения мокрый.
t_р – температура точки росы, °С. При t_в=25°С упругость насыщенного водяного пара Е=3168 Па. Ев=0,7*3168=2218 Па. tр =19,1°С
Δt_н=t_в-t_н=25-19,1=5,9°С

м²°С/Вт

3. Сопротивление теплопередаче ограждающей конструкции.

α_н=23 Вт/ м²°С
r=0,7, так как применяем трехслойные железобетонные панели с эффективным утеплителем и гибкими связями.
коэффициенты теплопроводности λ определяются по графе Б, потому что влажностный режим помещения мокрый и зона влажности территории нормальная.

- 1й слой – железобетон, δ₁=0,07м, λ₁=2,04 Вт/ м°С, γ₀=2500кг/м³

- 2й слой – пенополиуретан, λ₂=0,041 Вт/ м°С, γ₀=60кг/м³

- 3й слой – железобетон, δ₃=0,05м, λ₃=2,04 Вт/ м°С, γ₀=2500кг/м³

δ₂=0,23м

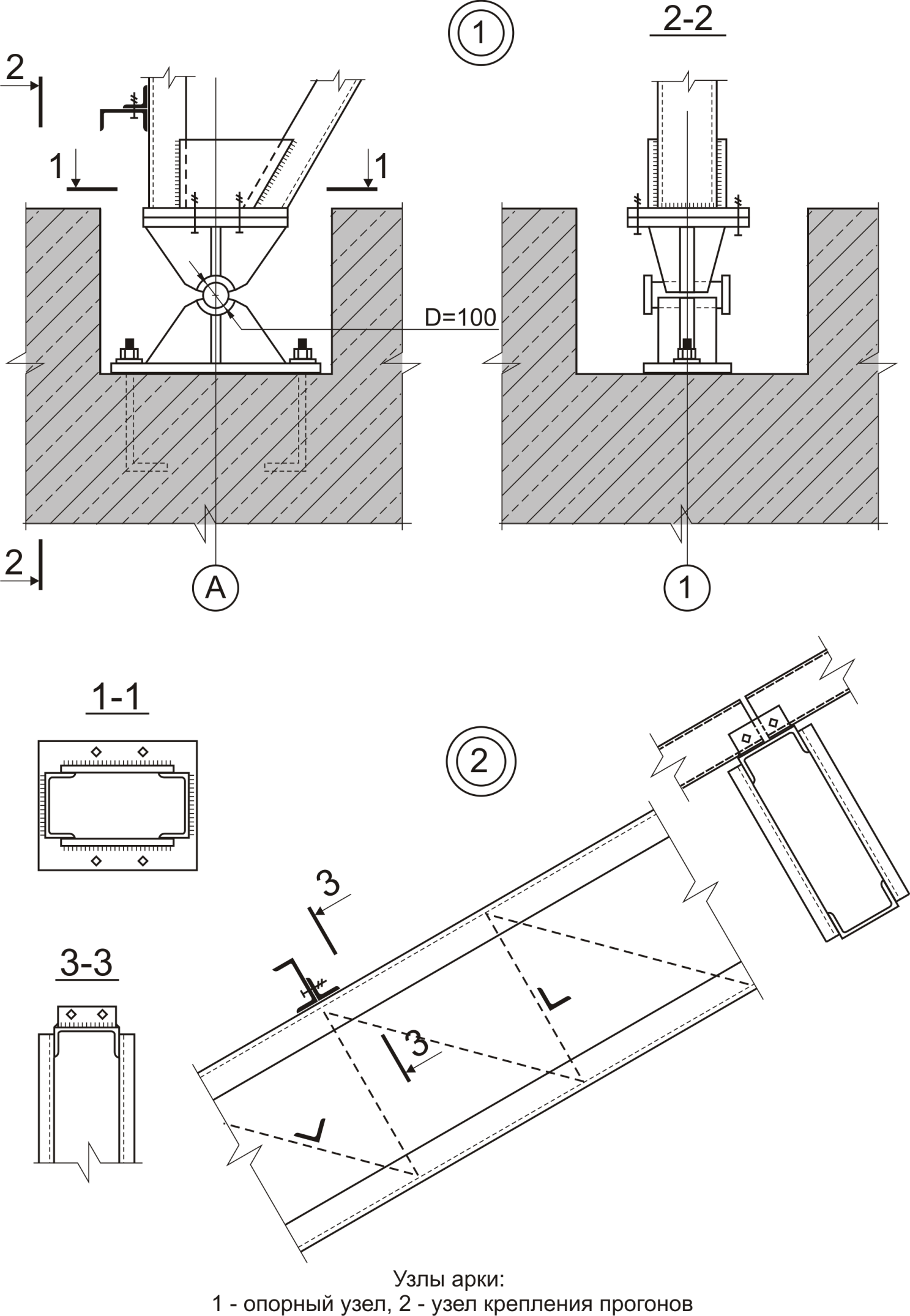

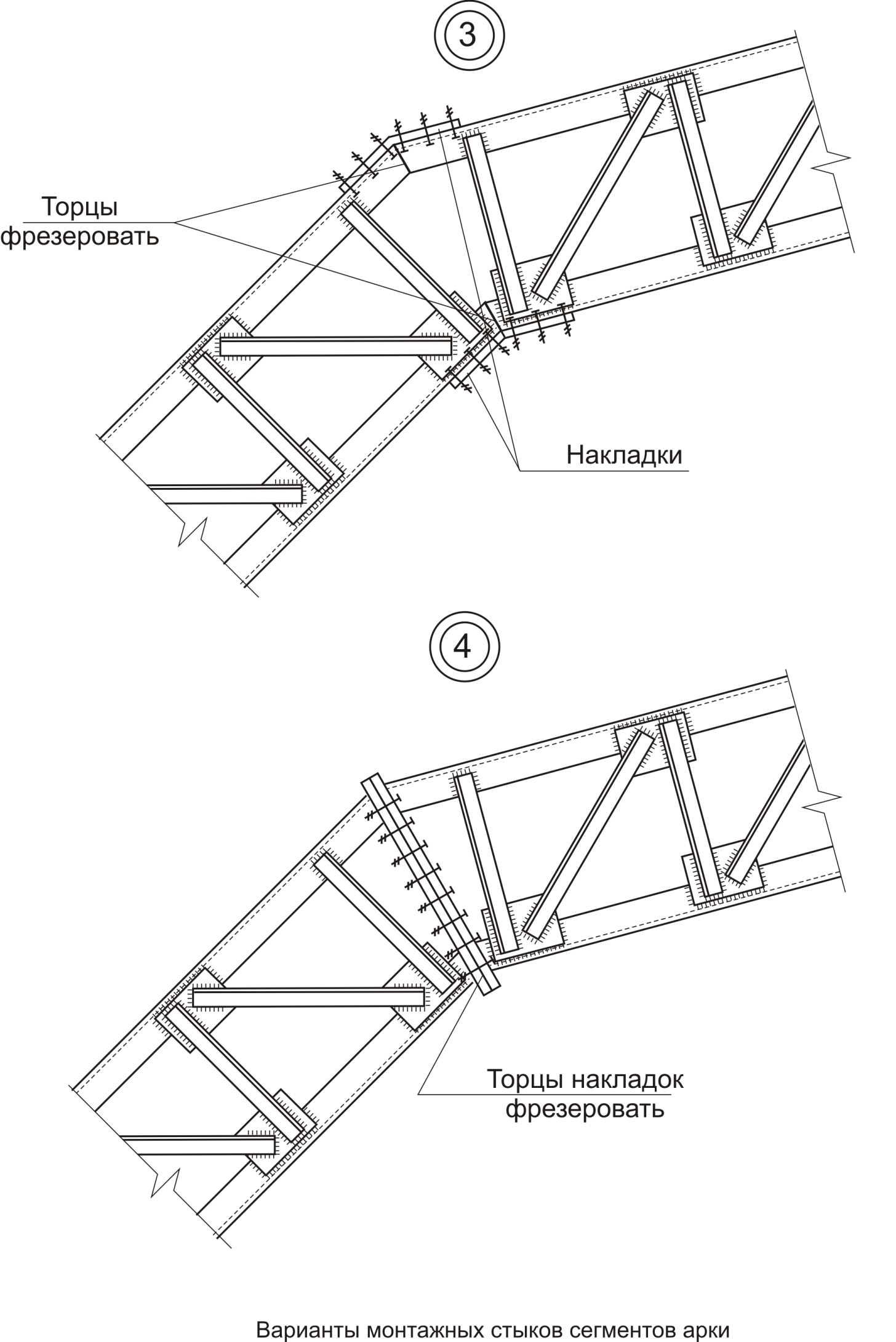

А2.2. Способы соединения сборных элементов.

На монтаже элементы из сборного железобетона омоноличиваются. Элементы металлических арок и плиты покрытия крепятся на сварке, прогоны – на болтах.

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Южно-Уральский государственный университет

Архитектурно-строительный факультет

Кафедра Строительных конструкций и инженерных сооружений

Группа АС-555 Иванов Иван Иванович

Билет «Б» №ХХХ

Для объекта строительства указанного в задании «А»

_________________________Плавательный бассейн________________________

Б1. Проектирование конструкций объекта стадия КЖ, КМ, КД.

Б1.1. Подобрать сечение поясов сквозной арки из стали Ст3пс6, если h=1м, N=827 кН, М=157,5 кН, Q=52,5 кН, lx=1м, ly=3м. Пояса из швеллеров, решетка из уголков

Б1.2. Объясните какая разница в работе соединений на обычных и высокопрочных болтах.

Б2. Технология возведения объекта, стадия ППР.

Б2.1.__Как_закрепляют_оси_здания_на_местности?

Б2.2. Укажите исходные данные для разработки проекта производства работ (ППР).

Б3. Организация и экономика строительства объекта, стадия ПОС.

Б3.1. Перечислите объекты строительного генерального плана. Каким образом определяют ширину дорог, площади временных помещений?

Б3.2. Объясните понятия: «Основные производственные фонды строительной организации», «Прибыль», «Рентабельность».

Зав. Кафедрой СКиИС ___________________

Б1.1. Подбор сечения поясов сквозной арки из стали С245

Дано:

h=1.0 м
N=827кН, M=157.5кНм, Q=52.5кН
Расчетные длины: l_x=1м, l_y=3м.
См. ранее разработанный архитектурно-конструктивный эскизный проект объекта;

Решение:

Сталь С245, R_y=24.5кН/см² (табл.51 СНиП II-23-81*)

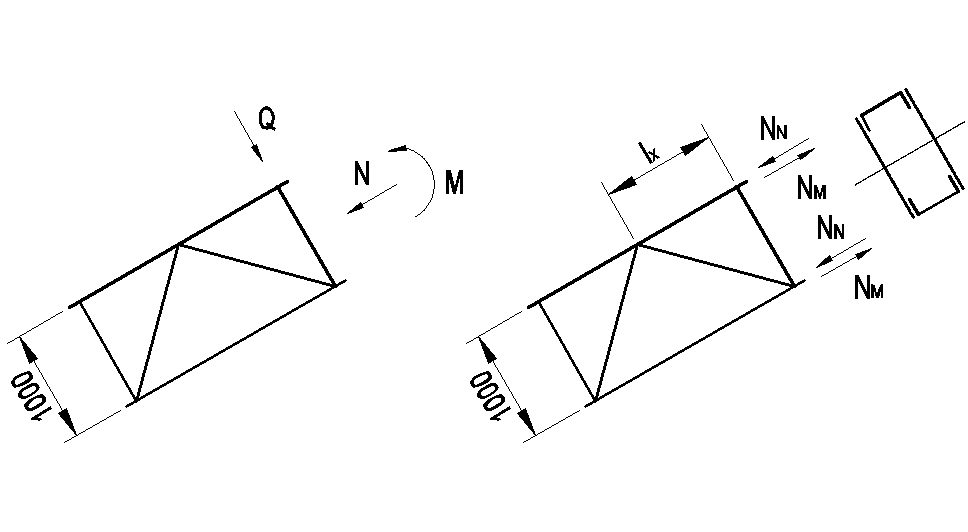

Усилие раскладываем по поясам:

Усилие в верхнем сжатом поясе: N_в.п.=N_N+N_M; N_N=0.5N; N_M=M/h

N_п=N/2+M/h=827.0/2+157.5/1=571кН
А_тр=N_п/φ_зад*R_y*γ_c=571/0.8*24.5*1=29.1см²
Принимаю швеллер №24; А=30.6см²; i_x=9.73см; i_y=2.6см; λ_y=300/9,73=30,8 λ_x=100/2,6 =38,5≈40
Определяющим при подборе сечения является λ_x=40
По СНиП II-23-81*: φ=0.894.
Устойчивость. Устойчивость обеспечена.
Нижний пояс принимаю таким же.

Б1.2. Объясните какая разница в работе соединений на обычных и высокопрочных болтах

Соединение на обычных болтах работает на сдвиг, в результате чего при сдвиге листов болты срезаются или условно сминаются (фактически выкалываются листы). Количество болтов определяют расчетом на срез и смятие.

Расчетное усилие воспринимаемое одним болтом:

N_b=R_bs*γ_b*A*n_s (срез)

N_b=R_bs* γ_b*d*Σt (смятие)

N_b=R_bt*A_bn (растяжение)

Где:

R – расчетное сопротивление стали болта
d – наружный диаметр стержня болта
А – расчетная площадь сечения стержня болта
А_bn – площадь нетто
Σt – наименьшая сумма толщин элементов сминаемых в одном направлении
n_s - число расчетных срезов
γ_b - коэффициент условия работы соединения

ранее разработанный ПОС на данный объект строительства

В соединениях на высокопрочных болтах усилие передается через трение между сплачиваемыми листами, а собственно болты только растянуты до напряжений, составляющих 0.7 от временного сопротивления стали болта.

Расчетное усилие воспринимаемое одним болтом:

Q_bn=(R_bh* γ_b *A_bn* μ)/ γ_h

Где:

R_bh – расчетное сопротивление стали болта
γ_h – коэффициент надежности
А_bn – площадь нетто
μ – коэффициент трения между листами

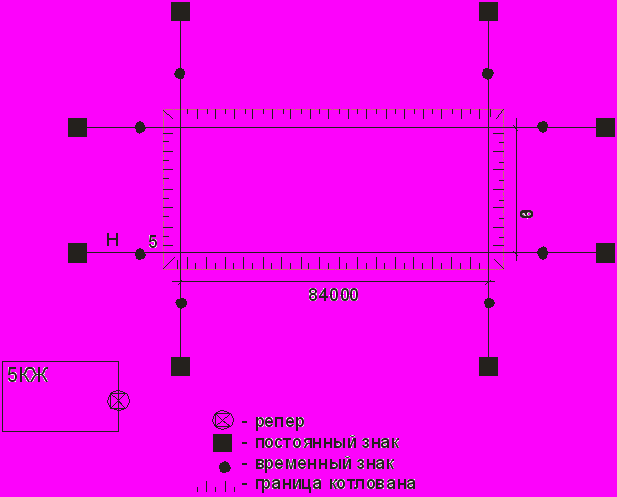

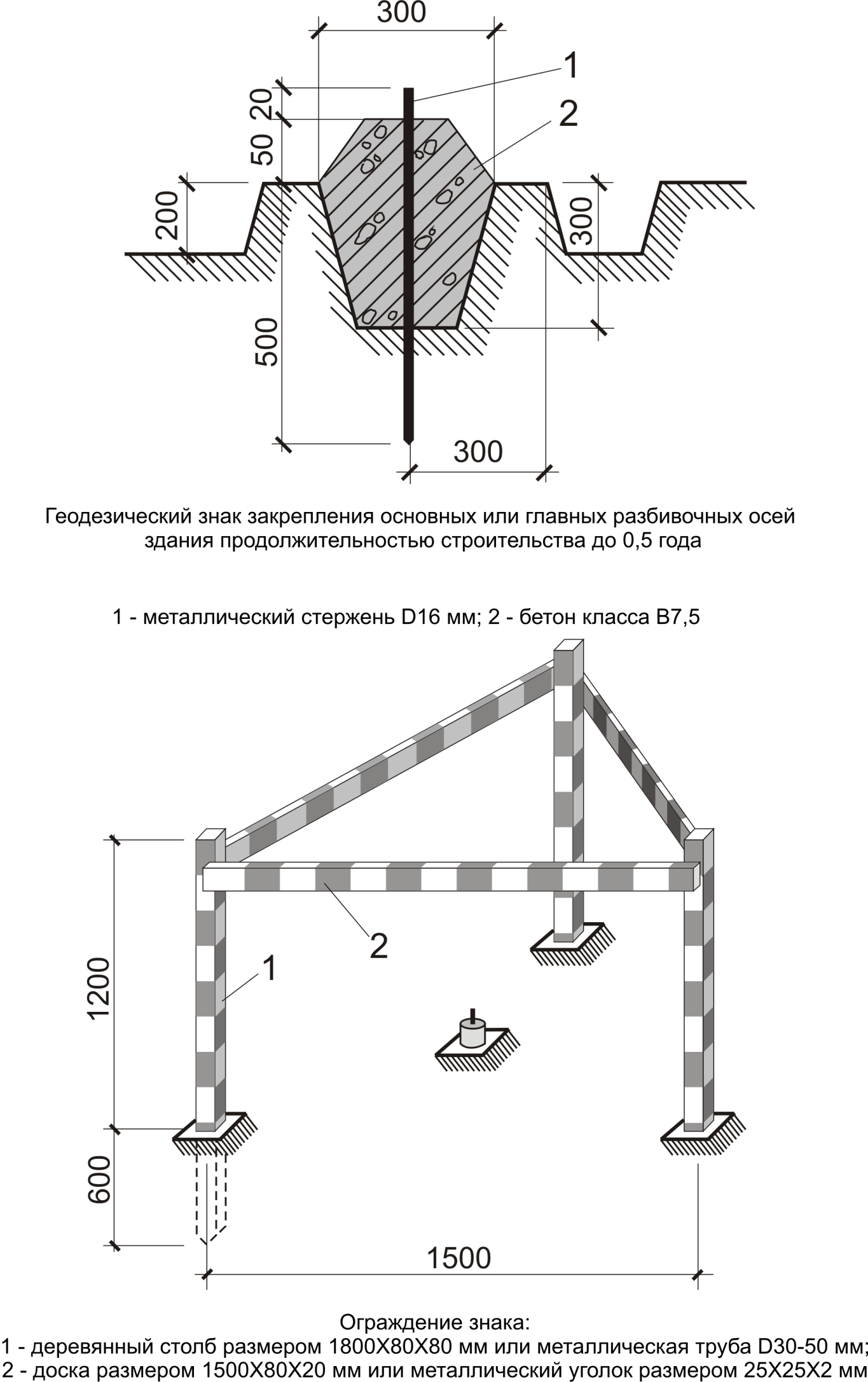

Б2.1. Закрепление осей здания на местности

Временные знаки размещают вне зоны земляных работ на расстоянии не менее 5м от основных осей, постоянные – на расстоянии не менее высоты здания.

При выполнении земляных работ и благоустройстве фундаментов в сроки более чем 6 месяцев, кроме указанного способа закрепления осей, устраивают угловые обноски. На досках оси закрепляют гвоздями и краской. Угловые обноски необходимо устраивать за пределами контура будущего здания на расстоянии, обеспечивающем сохранность и неизменность положения.

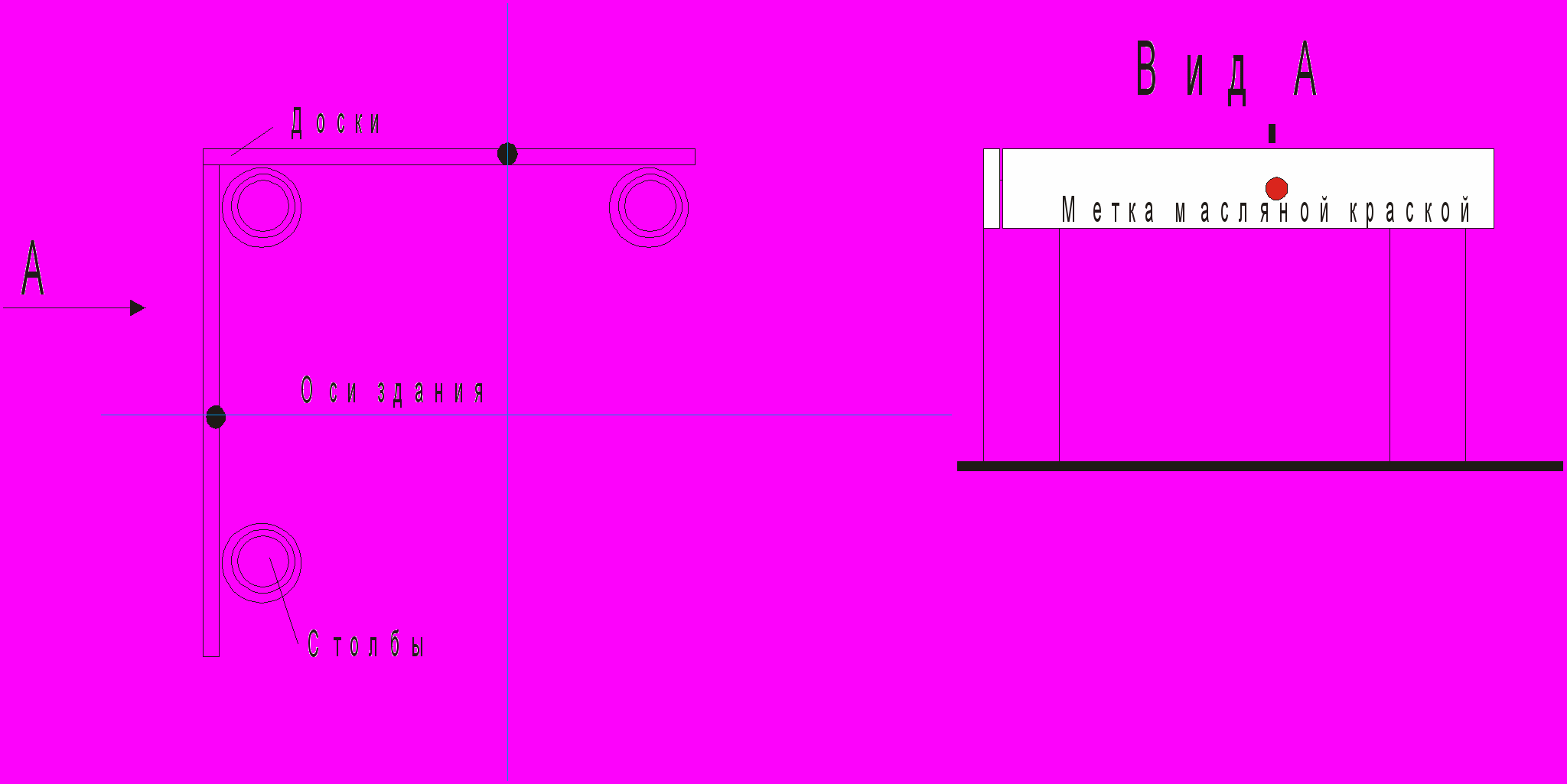

Схема угловой обноски.

Б2.2. Укажите исходные данные для разработки ППР.

Исходными материалами для разработки ППР являются:

задание на разработку ППР от заказчика;
ранее разработанный ПОС на этот объект строительства;
необходимая проектная документация – рабочие чертежи, расчеты;
учет специфики строительства – условия поставки конструкций, материалов и деталей, наличие строительных машин и транспортных средств, обеспечение рабочими кадрами, информация о возможном переносе инженерных сетей;
документация и расчеты по осуществленному строительству аналогичных сооружений.

Б3.1. Перечислите объекты строительного генерального плана. Каким образом определяют ширину дорог, площади временных помещений?

В соответствии со СНиП 3.01.01 – 85*. Организация строительного про-изводства в состав ПОС включается строительный генеральный план комплекса для подготовительного и основного периода строительства с расположением:

постоянных зданий и сооружений;
мест размещения временных, в том числе мобильных (инвентарных) зданий и сооружений;

постоянных и временных железных и автомобильных дорог и других путей для транспортирования оборудования ( в том числе тяжеловесного и крупногабаритного), конструкций, материалов и изделий;
путей для перемещения кранов большой грузоподъемности;
инженерных сетей;
мест подключения временных инженерных коммуникаций ( сетей) к действующим сетям с указанием источников обеспечения площадки электроэнергией, водой, теплом, паром;
складских площадок;
основных монтажных кранов и других строительных машин, механизированных установок;
существующих и подлежащих сносу зданий и сооружений.
объекты, необходимость устройства которых обусловлена специфическими особенностями организации строительных площадок при реконструкции и техническом перевооружении предприятий, строительстве магистральных линейных сооружений, гидротехнических и водохозяйственных объектов, строительстве объектов в суровых климатических условиях.

Ширина дорог назначается в зависимости от таких факторов как:

отношение дороги к разряду временных или постоянных;
количество полос движения;
параметры транспортных средств (длина, ширина);
и т.п.

Площадь временных помещений (например склада) зависит от вида, способа хранения, количества материала и состава обслуживающих производств (сортировка, затаривание, взвешивание, комплектация и др.).

На стадии ПОС площадь склада определяют по Расчетным нормативам. (Расчетные нормативы для составления проектов организации строительства/. Госстрой СССР –М.: Стройиздат, 1970. – Ч.1 – С. 48.)

Б3.2. Объясните понятия: «Основные производственные фонды строительной организации», «Прибыль», «Рентабельность».

Основные производственные фонды – средства производства (машины, механизмы, здания, сооружения), многократно используемые в процессе производства, не меняющие при этом свою вещественную форму, переносящие свою стоимость на стоимость продукции по частям. Основные производственные фонды выражаются в денежной форме.

Прибыль:

1) балансовая (валовая) прибыль  разница между всеми доходами организации или предприятия и всеми издержками:

(Прибыль) = (Выручка)  (Издержки);

2) прибыль по основному производству (строительству)  фактическая и нормативная или сметная прибыль, предусмотренная сметой. В смете эта прибыль называется “плановые накопления”;

3) чистая прибыль  балансовая прибыль за вычетом налогов и оплаты процентов за банковский кредит;

4) налогооблагаемая прибыль  часть прибыли, от величины которой зависит размер налога на прибыль.

Не облагаются налогами: взносы на благотворительность (до 3% прибыли), на капитальные вложения (фактически затраченные), часть прибыли, отчисленная в резервный фонд.

В экономической практике обычно оперируют с нормативной, плановой и фактической видами прибыли.

Нормативная прибыль – часть сметы, которая определяется плановыми накоплениями.

Плановая прибыль – сметная прибыль с учетом использования резервов, которые предусмотрены в планах.

Фактическая прибыль – разница между фактическими – выручкой и издержками.

Прибыль является конечным финансовым результатом работы строительно-монтажных организаций, служит критерием рационального хозяйствования, отражает эффективность производственно – хозяйственной деятельности и характеризует степень использования ресурсов предприятия.

Прибыль – важнейший показатель эффективности производства и использования ресурсов предприятия, но её абсолютная сумма не всегда может характеризовать сравнительную эффективность, как производства, так и использования ресурсов. Для такой характеристики необходимо учитывать объём производства и величину используемых ресурсов. Для сравнения деятельности различных строительных организаций и оценки эффективности работы одной организации в динамике используют относительный показатель прибыльности – рентабельность.

Рентабельность использования ресурсов предприятия,  относительная прибыль, определяется по формуле:

R = (П ∙ 100) / ( ФОСН + ФОБ ) , % ,

где R  рентабельность;

П  прибыль; руб.;

Фосн.  стоимость основных фондов; руб.;

Фоб.  стоимость оборотных фондов; руб.

Этот показатель характеризует, насколько эффективно используется капитал.

В строительстве наиболее часто применяется понятие “уровень рентабельности”:

Ry = (П/С) ∙ 100 ,% ,

где С  сметная стоимость или себестоимость. Если С – сметная стоимость, тогда показатель означает рентабельность строительной организации, если С – себестоимость, то показатель означает рентабельность выполненных строительно-монтажных работ.

При анализе финансовой деятельности используются другие виды рентабельности, например,

Rу=(П/В) ∙ 100%

где В – выручка или другой финансовый показатель.

Если уровень рентабельности исчислен по показателю реализации продукции или услуг, то её называют рентабельность продаж. Этот показатель широко используется в зарубежной практике.

Понятие рентабельный применяется для обозначения слова “неубыточный”, но не обязательно с высокими доходами, т.е. если прибыль положительная  рентабельный, если отрицательная  убыточный.
