Б. КАРЛОВ, В. ПЕВЗНЕР, П. СЛЕПЕНКОВ

УЧЕБНИК СУДОВОДИТЕЛЯ ЛЮБИТЕЛЯ

(УПРАВЛЕНИЕ МАЛОМЕРНЫМИ СУДАМИ)

Издание третье, переработанное и дополненное

Допущено Министерством морского флота СССР и Министерством речного флота РСФСР

Рекомендовано Центральным советом по туризму ВЦСПС,

Центральным комитетом ДОСААФ и Центральным советом ОСВОДа РСФСР

ИЗДАТЕЛЬСТВО ДОСААФ-МОСКВА-1972


К ЧИТАТЕЛЮ

Судоводители-любители совершают дальние туристские плавания, путь которых часто исчисляется в тысячах километров. Для походов o ни могут выбирать новые реки, озера, морские прибрежные районы и совершать путешествие в незнакомых условиях. В таких плаваниях судоводитель-любитель должен уметь провести маломерное судно через перекаты и пороги мелководной несудоходной реки, откуда подчас начинается поход; управлять судном при движении по судоходным магистральным рекам или каналам, где обыкновенно бывает оживленное движение судов; уметь ориентироваться на водо xpa нилище или в морском плавании вне видимости берегов; правильно и безопасно прошлюзовать судно и не растеряться при неожиданно возникшем шквале.

Суда, управляемые любителями, по своим размерам, мощности двигателя ц скорости движения близки к некоторым видам судов промыслового, служебно-разъездного, а иногда и транспортного маломерного флота, которыми управляют судоводители-профессионалы.

Судоводитель-любитель, который командует (управляет) судном в дальнем плавании или плавании-походе выходного дня, должен всегда помнить, что ему доверена жизнь людей, которые находятся на борту судна. Поэтому любитель обязан совершенствовать свои знания по судовождению, уметь подготовить судно к плаванию и правильно управлять им.

Настоящий учебник является элементарным теоретическим курсом судовождения и судовой практики, а также практическим справочным руководством, необходимым для управления маломерным судном в различных условиях плавания, в том полном объеме, в котором это требуется, как для туриста водномоторника, ведущего катер из несудоходного притока магистральной реки, через каналы, водохранилища, шлюзы в города и порты морского побережья или наоборот, так и для судоводителя-профессионала-моториста или старшины катера. Судоводителю, плавающему на реке (или на море), достаточно изучить только речное (или морское) судовождение.

Учитывая, что к управлению катером или моторной лодкой готовятся люди с различной общеобразовательной подготовкой, авторы стремились сделать настоящий учебник кратким, “не перегружать его излишними теоретическими положениями, делая упор главным образом на практическую сторону.

В третьем издании книги, как и в предыдущих изданиях, особое внимание уделено вопросам безопасности плавания судоводителя маломерного судна и обеспечения безопасности плавания, транспортных и других крупнотоннажных судов, с которыми в маневр расхождения входят маломерные суда. Неправильные практические приемы судоводителя маломерного судна или медленные его действия могут вызвать осложнения маневров транспортных судов и создать предпосылки к аварийной обстановке, особенно во время расхождения в стесненных условиях плавания (река, канал и другие узкости). Чтобы избежать этого, книга дополнена рядом практических рекомендаций судоводителям маломерных судов, выполнение которых обеспечит единство с практическими положениями судовождения и судовой практики общепринятыми судоводителями на флоте.

Судоводитель большого или малого судна, скоростного или тихоходного, в морском или речном плавании должен правильно принимать решения по

управлению судном на базе хорошей теоретической подготовки и практического опыта. Так как необходимость в таких решениях возникает обычно неожиданно, нужно мгновенно принимать правильные действия по управлению судном, поэтому судоводитель должен обладать определенными качествами психологического характера. Он должен быть осторожен, а это отнюдь не страх или инстинкт самосохранения, это осознанный опыт и умение правильно отличать действительную опасность от воображаемой.

Судоводитель должен быть хладнокровен. Его воспитанная воля должна преобладать над чувством. Силы тщеславия, упрямства, превосходства, агрессивности, желание показать себя нужно хладнокровно подчинить здравому смыслу. У каждого судоводителя должно быть чувство солидарности к судоводителю, управляющему другим любым судном, которому он должен стремиться помочь правильным и грамотным управлением своим судном.

Судоводитель маломерного судна обязан твердо знать все положения, регламентирующие безопасность плавания. Это достигается учебой на специальных курсах.

Управление как большим морским судном, так и мотолодкой или катером — живое дело. По шаблону невозможно производить маневры, которые все время корректируются окружающей обстановкой и различными стихийными факторами. Поэтому все изложенные в книге рекомендации по управлению и маневрированию катером следует принимать за отправные данные, которыми надо руководствоваться в учебе, на первых порах самостоятельного плавания при плавании в незнакомых условиях.

Книга написана на основе анализа практического плавания многих судоводителей маломерных судов — профессионалов и любителей, личной судоводительской практики авторов и их опыта по подготовке судоводителей, критического обобщения вопросов управления малыми судами, изложенных в различных отечественных и зарубежных работах.

Авторы стремились наиболее доступно осветить отдельные вопросы управления маломерными судами и дополнить книгу новым материалом, ранее не освещавшимся в специальной литературе или освещавшимся недостаточно.

Судоводитель маломерного судна должен знать устройство и эксплуатацию двигателя, установленного на управляемом им судне, что достаточно подробно описано как в заводских инструкциях, прилагаемых к лодочным и катерным моторам, так и в специальной литературе.

Проектирование и технология постройки маломерных судов, расчет тяговых характеристик движителей не относятся к обязательным знаниям, необходимым для получения удостоверения на право управления маломерным судном.

ВВЕДЕНИЕ

Советский Союз — великая морская и речная держава. Его берега омывают 14 морей, не говоря уже о крупных озерах. По территории нашей Родины протекает свыше 100 тысяч рек с бассейном более 100 кв. км и свыше миллиона рек с бассейном менее 100 кв. км. За годы Советской власти построено много судоходных каналов. Постоянно пополняют водные ресурсы и регулируют сток рек обширнейшие водохранилища.

Наряду с пополнением и совершенствованием нашего флота, увеличением его тоннажа и оснащенности из года в год на реках, озерах и морях нашей Родины увеличивается количество маломерных судов. Они очень разнообразны по конструкции.

Эксплуатация и управление маломерными судами имеют свои особенности.

Плавание на маломерных моторных судах, как и езда на автомобиле, мотоцикле, мотороллере, доступно широкому кругу населения, поэтому водно-моторный туризм в нашей стране стал подлинно массовым и с каждым годом получает все больший размах.

Преимуществом маломерных судов является то, что на одном судне, исходя из вместимости, может быть размещено большое число участников плавания при весьма экономичном двигателе, подчас на одного человека приходится 1 л. с.

Маломерные суда эксплуатируются, как правило, не круглый год. Поэтому судоводители в межнавигационный период должны заниматься более глубоким изучением теоретического материала по практике управления маломерным судном.

Техника управления моторным судном менее сложна, чем парусной яхтой, и требует меньшей физической нагрузки, чем на гребных судах, к тому же оно надежно в эксплуатации, а его малая осадка позволяет совершать плавание и по каналу, и по несудоходной реке, и на открытых водных пространствах, в безветрие или при небольшом волнении. Большая маневренность позволяет без особых затруднений плавать по различным рейдам, шлюзоваться, идти вверх по рекам с сильным течением (против течения), оказывать в случае необходимости помощь другим судам и людям.

Маломерные суда весьма разнообразны: это прогулочные лодки с подвесными моторами, которые годны и для транспортных целей; килевые лодки с хорошей мореходностью и большой грузоподъемностью, предназначенные для рыбной ловли; моторные яхты с мощным двигателем, приспособленные к дальним походам самого различного назначения, способные держаться на большой волне, и многие другие, используемые для туризма, учебных походов, спортивной подводной охоты и т. п.

Маломерные моторные суда приобретаются в зависимости от задачи, которую они должны выполнять. Для служб безопасности на воде характерны специальные типы судов, например, скоростные — на подводных крыльях, для промыслового лова рыбы — водоизмещающиеся маломерные суда.

Моторные яхты, катера для дальних походов должны обладать хорошими мореходными качествами, быть тщательно оборудованы, а выходящие в море, озеро, большое водохранилище иметь навигационные приборы и пособия, а также необходимый запас топлива и продовольствия.

Если плавание моторных прогулочных, а также спортивно-гоночных судов ограничено небольшим конкретным районом, то плавание судов, управляемых судоводителями-любителями, в дальних плаваниях может проходить в самых разнообразных условиях. Управление такими судами столь же ответственно, как и вождение однотипных судов транспортного, промыслового и служебно-разъездного флота. Поэтому суда должны иметь хорошие мореходные качества, а судоводитель-любитель — быть опытным в судовождении.

Судоводитель должен уметь ориентироваться в постоянно меняющейся обстановке, учитывать все факторы, которые могут как-то повлиять на движение управляемого им судна. Важно предусмотреть время и место действия на судно неблагоприятных факторов, что возможно лишь при твердом знании теоретических основ судовождения и судовой практики.

Нужно воспитывать в себе «здравый рассудок» в отношении к окружающей обстановке, основой которого должно быть обеспечение безопасности плавания своего и других судов и непримиримое отношение к лихачеству и т. д.

Здравый рассудок в судовождении — это необходимое для каждого судоводителя умение предвидения опасностей, что приходит как с теоретическими познаниями судовождения, так и с практическим опытом по управлению судном. Нужно всегда помнить о безопасности плавания.

Управление судном особенно затруднено в темное время суток. Ночное плавание на каждом судне сложно, а на маломерном — особенно. Это происходит из-за нарушения привычного ритма жизни, снижающего работоспособность (изменяются кровяное давление, частота пульса, сила и быстрота реакции, притупляется внимание и т. д. ). Очень влияет на психику судоводителя ночная темнота, в которой понижена острота зрения; кроме того, судоводитель, не видя источников опасности, находится в состоянии постоянного ожидания ее. Это неизбежно вызывает беспокойство, чувство тревоги, волнение. Ясно, что от этого у судоводителя может теряться равновесие, контроль за своим поведением и действиями. Растут неуверенность, неопределенность и т. д.

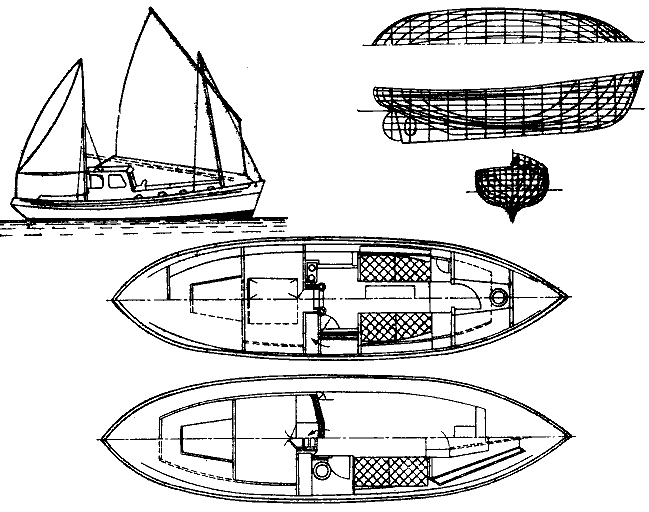

Рис. 1. Туристская моторно-парусная яхта. Длина 10 м, ширина 2, 8 м; двигатель мощностью 60—100 л. с.; каюта на пять спальных мест

Понятно, что для управления маломерным судном ночью важно не только знание специальной лоции, но и практический навык ночной работы. Если для судоводителя-профессионала совершенствование в ночном плавании приходит с увеличением плавательского опыта в темноте на определенном участке, то для судоводителя-любителя, периодически пребывающего в плаваниях и особенно в дальних, это невозможно, и опыт управления судном в условиях ограниченной видимости для него обычно несовершенен. Поэтому судоводителю-любителю следует избегать плавания в ночное время, при плохой видимости и в сумерки.

Для судоводителей маломерных судов одинаково опасна посадка судна на мель и повреждение корпуса на речном фарватере, плавание во время шторма и вне видимости берегов на водохранилище, озере, море. Для того чтобы предупредить в походе аварийные происшествия, нужно знать технику управления судном в различных условиях.


Рис. 2. Моторная яхта для больших рек, озер, водохранилищ и морей. Длина 10 м, ширина 2, 5 м, двигатель мощностью 30—60 л. с.; две каюты на шесть спальных мест

Высокая интенсивность движения маломерных судов приходится на определенные часы общевыходных дней и накладывается на пики движения транспортного флота общего пользования, вывозящих пассажиров за пределы населенных пунктов к районам отдыха трудящихся. Соответственно поток маломерных судов с отчетливо выраженной характерной интенсивностью, плотностью и скоростью осложняет движение транспортных судов на внутренних судоходных путях.

В стесненных условиях плавания на реках и каналах, где скорости одних составов с большими геометрическими характеристиками составляют 9 км/час (плотоводы), а других 60— 70 км/час (суда на подводных крыльях) судоводитель, ведущий маломерное судно, должен быть особенно внимательным, т. к. он практически все время находится во взаимодействии с судоводителями других судов.

Помимо основной конечной задачи обеспечения прихода судна в конечный пункт, каждый судоводитель-любитель постоянно осуществляет задачу обеспечения безопасности плавания своего и других судов участников водно-транспортного потока.

Для достижения поставленных задач судоводитель маломерного судна в практике управления судном обязан:
  • непрерывно оценивать меняющуюся навигационную обстановку;
  • производить выбор пути и скорости на каждый момент движения;
  • все время осуществлять управление судном по выбранному пути, изменяя скорость и направление движения своего судна в пределах установленных норм;
  • осуществлять и экстренно реагировать на вызванные изменения навигационной обстановки;

Серьезнейшим фактором в управлении маломерным судном являются малая дальность видимого горизонта и большая зависимость плавания маломерного судна от гидрометеорологических условий. Это обязывает любителя быть все время начеку и уметь своевременно по различной информации и приметам предвидеть погоду. У маломерного судна есть и ряд положительных факторов, облегчающих управление им.

Весь комплекс научных дисциплин, необходимых для изучения управления любым судном на море, разделяется на две основные науки: судовождение и судовую практику. Эти дисциплины тесно связаны между собой и в условиях плавания имеют определенные границы.

В прибрежных районах на морях, больших озерах и водохранилищах относительно большая свобода маневра позволяет судоводителю последовательно и раздельно решать вопросы судовождения и судовой практики.

При плавании на внутренних водных путях судно вынуждено идти по определенному фарватеру, часто узкому, мелководному и извилистому, с беспременно изменяющимся по скорости и направлению течением, встречая и обгоняя крупные и мелкие суда. Поэтому судовождение и судовая практика взаимосвязаны.

Для лучшего восприятия материала применительно к учебному плану и программам по подготовке судоводителей маломерных судов в книге выделены разделы «Судовождение» и «Судовая практика».

РАЗДЕЛ ПЕРВЫЙ

ОБЩИЕ СВЕДЕНИЯ

Глава I . ПРАВОВЫЕ ПОЛОЖЕНИЯ

§ 1. ПОРЯДОК ПОЛУЧЕНИЯ УДОСТОВЕРЕНИЯ НА ПРАВО УПРАВЛЕНИЯ МАЛОМЕРНЫМ МОТОРНЫМ СУДНОМ

В соответствии с существующими в СССР положениями для управления катером, яхтой, шлюпкой и лодкой с механическими двигателями любой мощности и водоизмещения независимо от района плавания необходимо иметь удостоверение на право управления маломерным судном.

В удостоверении записывается обязательно мощность, а подчас водоизмещение или парусность судна, которым может управлять судоводитель, или то и другое; указывается район плавания, где судоводитель может управлять судном (название реки, ее участка или района внутренних водных путей, в соответствии с установленной классификацией или по географическим пунктам, район порта или удаленность от определенных пунктов берега и баз и т. д.).

Удостоверение на право управления маломерным судном выдается после сдачи экзаменов в квалификационных комиссиях, создаваемых в порядке, устанавливаемом законодательствами союзных республик.

В таких комиссиях принимаются экзамены на право управления маломерными судами, не подлежащими техническому освидетельствованию Регистром на годность к плаванию.

К экзаменам на право получения удостоверения судоводителя-любителя допускаются лица не моложе 18 лет, годные по состоянию здоровья управлять маломерным судном и умеющие плавать. Членам детских водомоторных и парусных спортивных секций в отдельных случаях разрешается сдача экзаменов с 16 лет.

Экзамены сдаются в зависимости от района будущего плавания судна. Для плавания в прибрежных зонах морей, а также на внутренних судоходных путях разряда М необходимо сдать экзамены по морской лоции, навигации, навигационным приборам, основам метеорологии, судовой практике (с основами теории и устройства судна), а также по «Правилам для предупреждения столкновения судов в море» (ППСС). Для плавания на внутренних судоходных путях разрядов О экзамены сдаются по тем же дисциплинам, в том же объеме, но вместо «Правил для предупреждения столкновения судов на море» и морской лоции надо держать экзамены по «Правилам плавания по внутренним судоходным путям» и речной лоции.

На внутренних судоходных путях разрядов Р и Л вместо навигации, навигационных приборов сдается экзамен по речной лоции и «Правилам плавания по внутренним судоходным путям». Теоретический экзамен по судовой практике сдается в зависимости от района, где судно должно плавать: море, река, озеро, искусственные судоходные пути, соответственно условиям плавания по разряду внутренних судоходных путей.

Квалификационные комиссии могут изменять требования к экзаменующимся, увеличивая конкретно объем программы по отдельным темам дисциплин, так как специфика плавания в разных местах различна.

Если предстоит смешанное плавание по внутренним судоходным путям и по морю, судоводитель-профессионал должен иметь два свидетельства на право управления — морское и речное или к одному из свидетельств выдается вкладыш, заменяющий другое свидетельство.

Лица, которые экзаменуются в квалификационных комиссиях для получения удостоверения на право управления маломерным судном, представляют в комиссию:
  • Две фотокарточки паспортного образца.
  • Справку о медицинском осмотре на предмет годности управлять маломерным судном. Срок годности справки — 2 месяца со дня получения.
  • Сведения о плавательном стаже, если он имеется.
  • Справка об окончании судоводительских курсов.

Комиссия может затребовать документы о приписке, мощности, водоизмещении маломерного судна, которым судоводитель должен управлять, и другие документы, в том числе судовые. При явке на экзамен в квалификационную комиссию нужно иметь паспорт или документ, заменяющий его.

§ 2. ТЕХНИЧЕСКИЙ НАДЗОР И РЕГИСТРАЦИЯ МАЛОМЕРНЫХ СУДОВ

Маломерными судами на морях и реках называют мотолодки, яхты, гребные шлюпки, катера, боты, в том числе и всевозможные мелкие суда, имеющие местные названия, не подпадающие под надзор Регистра СССР (на море) и Речного Регистра (на внутренних водных путях), а также другие суда, не эксплуатирующиеся на судоходных путях.

Эти суда обычно предназначены для перевозки не более 12 человек, имеют, как правило, подвесные стационарные моторы. Это суда, принадлежащие в меньшей мере организациям, а в большинстве своем (более 90%)—лично гражданам.

В соответствии со статьей 19 Кодекса торгового мореплавания Союза ССР «В личной собственности граждан могут находиться суда валовой вместительностью не более 10 регистровых тонн, предназначенные для удовлетворения их материальных и культурных потребностей. Суда, находящиеся в личной собственности граждан, не могут использоваться для извлечения нетрудовых доходов. Мощность двигателей, лично принадлежащих, может ограничиваться решениями исполкомов Советов депутатов трудящихся там, где это необходимо.

Регистрируются и проходят ежегодное техническое освидетельствование на годность к плаванию все маломерные суда в порядке, устанавливаемом законодательствами союзных республик. На все вышеуказанные маломерные суда, не подпадающие под технический надзор Регистра СССР и Речного Регистра, после регистрации выдаются судовые билеты.

Регистрация маломерных судов производится по месту постоянного жительства владельца судна или места нахождения организации. Для регистрации и получения судового билета нужны следующие документы:
  • Форменное заявление о регистрации.
  • Предъявляются юридические документы, подтверждающие право собственности на судно и его двигатель.
  • Если судно принадлежит организации, то необходимо иметь подтверждающее письмо организации с указанием места стоянки и ответственного за судно.

При изменении владельца судна производится перерегистрация.

При изменении постоянного места жительства владельца судна последнее вновь предъявляется для регистрации по новому месту жительства владельца с обязательным снятием его с учета на прежнем месте.

Эти категорические требования по регистрации в одинаковой степени относятся и к тем индивидуальным владельцам, которые приобрели маломерные суда, но не поставили их на учет, не имеют удостоверения судоводителя на право управления ими.

Маломерные суда регистрируются только на одного владельца.

К форменному заявлению о постановке судна на учет прилагаются квитанции об уплате установленных сборов.

Внесенному в Государственные судовые реестры или судовые книги маломерному судну присваивается номерной знак (регистрационный номер) в соответствии с записью в реестре. Судовладельцу выдается судовой билет с этим же номером.

В РСФСР номер состоит из трех литер русского алфавита и четырех цифр. Например, МЛА-32-85. Первые два литера обозначают область, край, автономную республику, а третий литер — район, где судно базируется и зарегистрировано.

Номер на маломерных судах в Российской Федерации наносится на бортах на расстоянии от 1/4 длины судна (от форштевня) и на транце. Буквы и цифры по высоте должны быть не менее 15 см и быть резко контрастными по отношению к цвету окраски корпуса. При стоянке и на любом режиме движения номер должен быть хорошо виден.

Название судна и эмблема могут присваиваться владельцем и наноситься на борт судна в носовой части впереди номерного знака буквами, менее контрастными по цвету и меньшими по величине, чем номер: Другие надписи на борту судна наносить не разрешается.

В некоторых союзных республиках, а. также в областях и краях Российской Федерации предусмотрен порядок, при котором вместе с судовым билетом выдается номерной знак.

Технический надзор за судами, не относящимися к маломерным судам, осуществляется на море Регистром СССР, на внутренних путях — Речным Регистром.

После постройки судна и проведения его испытаний Регистром выдается удостоверение на годность судна к плаванию (книга судовых документов).

В выдаваемых судовых билетах и в удостоверениях на годность к плаванию записывается присвоенный судну класс, возможное расстояние удаления от берега или от укрытий, допустимое для судна волнение, на котором судно может плавать, указывается и район плавания.

Нормируется и указывается мощность двигателя или тип его, количество моторов, которое может быть установлено на судне, записываются также основные размеры корпуса и номер его при заводском изготовлении, тип двигателя и номер его, наименьшая допустимая высота надводного борта, нормы снабжения, в том числе спасательными, противопожарными и другими принадлежностями, судовые устройства и оборудование, нормы пассажировместимости, грузоподъемность при различном волнении.

Кроме технического освидетельствования, поднадзорные в техническом отношении Регистру суда регистрируются на внутренних водных путях в судовых реестрах судоходных инспекций, а плавающие на море — в судовых реестрах, хранящихся г. морских торговых портах.

Судовые документы во время плавания всегда должны находиться на судне и храниться в легкодоступном сухом месте. На малых открытых судах их можно хранить в непромокаемом пакете.

Каждое зарегистрированное судно, принадлежащее государственным организациям и советским гражданам, имеет право па плавание под флагом СССР. Суда государственных и общественных организаций могут нести присвоенный им вымпел или флаг.

Эксплуатация маломерных судов, не поставленных на учет или не прошедших очередного ежегодного навигационного-технического освидетельствования на годность к плаванию, запрещается.

При дальних и ближних туристских плаваниях-походах должна быть маршрутная книжка, выдаваемая маршрутно-квалификационными комиссиями туристских, водно-моторных, морских и других советов, клубов, секций.
